Профнастил Н114 используется в широком спектре строительства на сегодняшний день. Высокая прочность и несущая способность делают его незаменимым материалом в монтаже крыш, межэтажных перекрытий, изготовлении неразъемной опалубки. Небольшой вес и долговечность эксплуатации делают этот материал востребованным в промышленном строительстве.

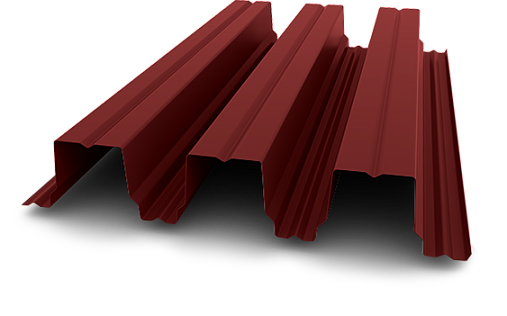

Что такое профнастил Н114
Производитель изготавливает профнастил Н114 из рулонной стали 350 или 220 марки. Это оцинкованный строительный материал поставляется на завод в качестве заготовки для будущего профилированного настила в двух типоразмерах:
- первый вариант - 807 миллиметров;
- вторая вариация - 646 миллиметров.
Из стали шириной 807 получается профилированный лист Н114-750, а из второго варианта - Н114-600. Оба типа профнастила выдерживают высокую горизонтальную и вертикальную нагрузки. Сталь покрывают полимерным покрытием. Окрашивают полученную поверхность в один из тридцати оттенков по классической таблице RAL или RR.
Характеристики профнастила Н114
Несущий профилированный лист марки Н114 производится из заготовки шириной 1250 и 1400 миллиметров. От этого зависит полезная ширина конечного изделия. Технические параметры профиля Н114-750:
- полезная или рабочая ширина - 750 миллиметров с учетом нахлеста;
- длина - от 2 до 12 метров;
- высота профиля - 114 миллиметров.
Технические параметры профиля Н114-600:
- полезная или рабочая ширина - 600 миллиметров с учетом нахлеста;
- длина - от 2 до 12 метров;
- высота волны - 114 миллиметров.
Длина профилированного настила в зависимости от индивидуального объекта строительства может быть изготовлена длиной как менее 2, так и более 12 метров. Предельная длина составляет 18 метров. По обеим сторонам на гребне гофры располагаются две продольные канавки. Это дополнительные ребра жесткости. Именно они дают металлу повышенную устойчивость к горизонтальным несущим нагрузкам.
Размер профнастила Н114
Профнастил Н114-600 изготавливают согласно СТО 57398459-18-2006. В зависимости от ширины заготовки меняется габаритная и полезная ширина изделия. Для сравнения, габаритная ширина Н114-600 составляет 646 миллиметров, а у Н114-750 она же равна 826 миллиметров. Толщина металла варьируется от 0,7 до 1,2 миллиметра. Благодаря высокой плотности волнового железа, лист может выдерживать существенные нагрузки.
Им разрешается выстилать каркасные строения, ангары с шагом обрешетки более 3 метров. Профилированный лист Н114-600 имеет две лицевые стороны: А и В. Гофра А стороны состоит из узкого гребня шириной – 60 миллиметров, а подошва - 104. Гофра В стороны имеет гребень шириной 104 миллиметра, а подошву - 60.
Волны трапеции профильного листа с обеих сторон усилены продольными ребрами жесткости.
Профнастил Н114-750 имеет те же самые размеры по толщине и длине. Только общая ширина его равняется 807 миллиметрам. Разница есть и размерах гребня и подошвы трапеции. Если у первого варианта строительного материала было всего одно ребро жесткости с одной стороны трапеции, то у профильного железа Н114-750 этих ребер - два.
Наличие их усиливает несущую способность материала. Гребень у этого типа профлиста - узкий и равен 80 миллиметрам, а подошва - широкая и равна 126. Если смотреть с лицевой стороны В, то размеры гребня и подошвы меняются местами: 126/80 соответственно.
Вес профнастила Н114
Масса металла зависит от толщины и размеров железного листа. К этому весу прибавляют массу слоя краски, оцинковки, полимерного покрытия. Для ознакомления в следующих двух таблицах дано примерное соотношение этих двух типов одного и того профиля.
H114-600
| Марка профиля | Толщина, мм | Вес погонного метра, кг | Масса квадратного метра, кг |
|---|---|---|---|
| Н114-600 | 0,7 | 7,4 | 12,33 |
| 0,8 | 8,4 | 14 | |
| 0,9 | 9,3 | 15,5 | |
| 1,0 | 10,3 | 17,17 | |
| 1,2 | 12,3 | 20,5 |
H114-750
| Марка профнастила | Толщина, мм | Вес погонного метра, кг | Масса квадратного метра, кг |
|---|---|---|---|
| Н114-750 | 0,7 | 8,3 | 11,07 |
| 0,9 | 10,5 | 14,00 | |
| 1,0 | 11,7 | 15,60 | |
| 1,2 | 13,8 | 18,40 |
Как изготавливается профнастил Н114
Производство цветного и оцинкованного профнастила регламентируется ГОСТом 24045-94. Процедуру изготовления выполняет полностью автоматизированная система. Оператор лишь задает размеры и следит за бесперебойной работой машины. Шаги процедуры:
- Кран устанавливает десятитонную рулонную сталь на разматыватель.
- Свободный конец кладется на профилегибочный стан и фиксируется там.
- Оператор задает параметры листа, который заказал покупатель.
- Процедура запускается и станок начинает работу.
- По окончании изготовления профилированного настила, лист отрезается гильотинным ножницами именно той длины, которая была задана оператором.
Кран забирает профлист и кладет его в кипу с остальными. Затем их загружают на грузовую машину и доставляют заказчику.
Толщина профнастила Н114
Минимальная плотность железного листа от 0,7 миллиметров. Еще тоньше делать стальной продукт, позиционирующий себя как несущий, не имеет смысла. Зато максимальная толщина может достигать 1,2 миллиметра. Листы с наибольшей плотностью железа используются в большепролетных зданиях с шагом обрешетки - 3 или 4 метра. Они способны выдерживать большое количество снега на себе.
Профнастил Н114 с толщиной металла выше 1 миллиметра выдерживает статические и динамические нагрузки до 113 килограмм в секунду на метр квадратный.
Область применения профнастила Н114
Металлопрофиль марки Н114 активно применяется в промышленном строительстве. Высокая несущая способность, малый вес и удобство монтажа позволяют использовать его для:
- монтажа кровли;
- организации несущих конструкций;
- панелей перекрытия;
- несъемной опалубки.
Профнастил Н114 подходит для эксплуатации в северных регионах. В этих районах бывают слишком частые и сильные дожди и снегопады. Поэтому при строительстве дома и коммерческого объекта приходится эксплуатировать прочный и надежный строительный материал, потому что легкий профиль не выдерживает серьезной нагрузки и приходит в негодность после 5 лет эксплуатации.
Данный профиль так же подходит для строительства крупных строений по типу ангаров для самолетов, складов, стадионов, крупных заводов. Этот строительный материал не используют для обшивки фасадов или монтажа ограждений, так как на них не приходятся внушительные нагрузки, к которым создали Н114
Виды покрытий профнастила Н114
Профилированный лист марки Н114 производится с полимерным и без полимерного покрытия. Оцинкованный вариант чаще других применяют для конструкций, которые будут скрыты в процессе эксплуатации. Если планируется использовать профиль в случаях, когда она будет на виду, то применяют листы с полимерным покрытием. Всего существует несколько видов покрытий, но самым популярным и бюджетным считается полиэстер. Данный вид покрытия способен хорошо противостоять ультрафиолету и другим агрессивным воздействиям окружающей среды.
К другим видам относится Pural, Plastisol и PVDF. Такие полимерные покрытия используются реже всего. Пурал наносят слоем от 50 до 100 микрометров. Материал отлично сопротивляется ультрафиолету, механическим повреждениям, дождям и другим погодным неприятностям. Пластиизол относится к покрытиям из ПВХ, толщина слоя полимера - 200 микрометров. Главным недостатком такого вида покрытия является малая стойкость к высоким температурам. Профнастил с покрытием ПВДФ считается самым дорогим. Он устойчив ко многим видам механических повреждений, к агрессивной химической среде и сложным погодным условиям.
Преимущества профнастила Н114
Металлопрофиль марки Н114 обладает рядом преимуществ, которые выгодно отличают этот материал от других аналогов. В первую очередь можно отметить пожаробезопасность. Железо не окрашивается горючими материалами. Поэтому металлический лист абсолютно инертен к воздействию огня. Профиль выдерживает механические нагрузки, он не боится воздействия ультрафиолетового излучения и химических соединений.
Малая металлоемкость, которую тоже можно записать в плюсы, позволяет выполнять монтаж материала силами небольшой бригады. Высокие антикоррозийные свойства также выгодно выделяют профлист Н114 среди других материалов. После монтажа не требуется никакое обслуживание или дополнительных уход за материалом.
