Кому подходит решение
Вы уже считали перекрытие? Рекомендуем проверить расчёт
В большинстве проектов с Н75 присутствует перерасход материалов
Если расчет сталебетонного перекрытия выполнен с применением профнастила Н75, в смете могут присутствовать избыточные затраты. Н75 является универсальным профилем и часто используется без учета специфики работы композитной плиты.
Профнастил СКН90Z предназначен для применения в сталебетонных перекрытиях. За счет геометрии профиля и наличия выштамповок обеспечивается более эффективное сцепление с бетоном и совместная работа материалов. Это позволяет снизить расход арматуры, а также в ряде случаев уменьшить ее диаметр и шаг сетки.
Расчетный объем бетона остается сопоставимым. В результате достигается снижение общей материалоемкости конструкции без ухудшения расчетных характеристик.
Рекомендуется выполнить проверочный расчет перекрытия с применением СКН90Z для оценки возможной оптимизации затрат.
Не хотите считать вручную?
-
Снижение стоимостиОценим возможную экономию на 1 м² перекрытия
-
Меньше закупкаПокажем, где можно снизить расход материалов
-
Оптимизация армированияПодберём диаметр арматуры и шаг сетки
-
Ускорение монтажаСокращение операций за счет несъёмной опалубки

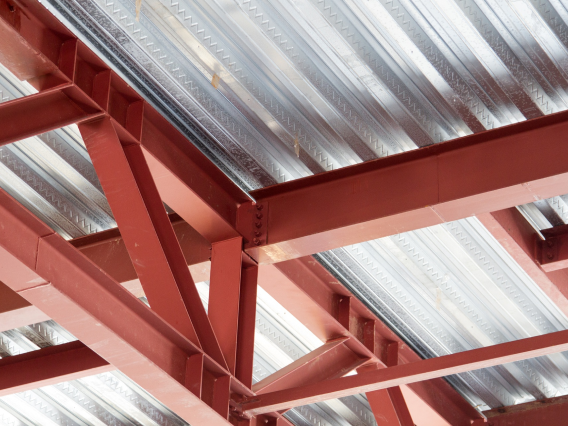

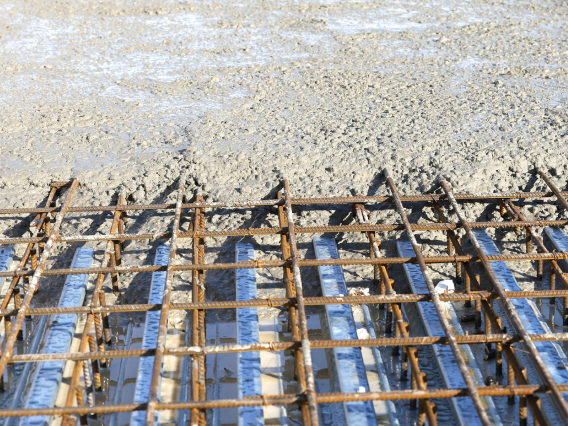

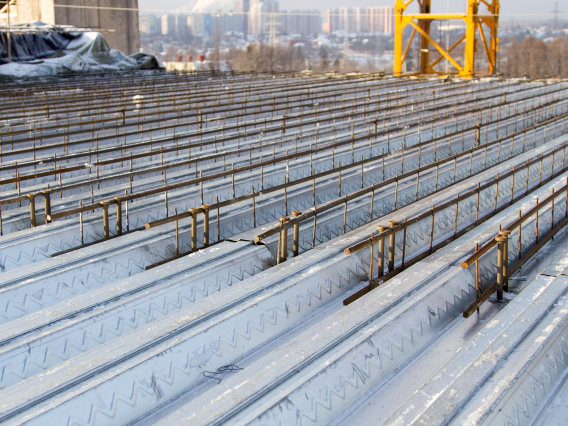

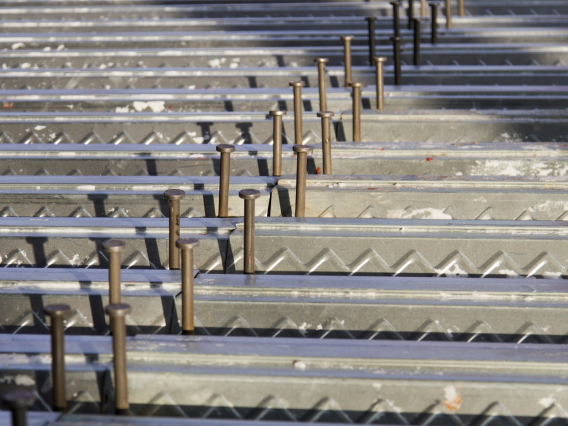

Фотографии профнастила для сталебетонных перекрытий
Видео
Сравнение перекрытий
Ниже приведено ориентировочное сравнение материальных затрат на устройство 1 м² сталебетонного перекрытия при использовании профнастила Н75 и СКН90Z. Данные позволяют оценить разницу в расходе основных материалов.
| Н75-750 | СКН90Z-1000 | ||||||
|---|---|---|---|---|---|---|---|
| Наименование | Ед. изм. | Цена. руб | Расход | Сумма. руб | Расход | Сумма. руб | Экономия. % |
| Профнастил | кг | 90 | 9,87 | 888,3 | 8,3 | 747 | 15,90% |
| Арматура 8 на каркас | кг | 40 | 5,32 | 212,8 | 3,08 | 123,2 | 42,10% |
| Арматура на соединительные анкера | кг | 40 | 0,12 | 4,8 | 0,07 | 2,8 | 41,70% |
| Сетка Вр5I | кг | 112 | 3,08 | 344,96 | 3,08 | 344,96 | 0,00% |
| Бетон В25 | м3 | 4900 | 0,105 | 514,5 | 0,104 | 509,6 | 0,95% |
| Итого | 1965,36 | 1727,56 | 12,10% | ||||
* Приняты ориентировочные цены на материалы по состоянию на 01.01.2026. Экономия более 238 рублей/м2 или -12% к стоимости перекрытия.
При сопоставимом объеме бетона применение СКН90Z позволяет снизить общий расход материалов, прежде всего за счет уменьшения объема арматуры. Это приводит к снижению итоговой стоимости перекрытия без ухудшения расчетных характеристик конструкции.
Расчётный объём бетона, м3/м2
При сопоставимом объеме бетона применение СКН90Z позволяет снизить общий расход материалов, прежде всего за счет уменьшения объема арматуры. Это приводит к снижению итоговой стоимости перекрытия без ухудшения расчетных характеристик конструкции.
| Толщина плиты, мм | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| H75 | Объем бетона, л/м2 | 0,095 | 0,105 | 0,115 | 0,125 | 0,135 | 0,145 | 0,155 | 0,175 | 0,185 | 0,195 |
| CKH90Z | Объем бетона, л/м2 | 0,094 | 0,104 | 0,114 | 0,124 | 0,134 | 0,144 | 0,154 | 0,174 | 0,184 | 0,194 |
При сопоставимом объеме бетона применение СКН90Z позволяет снизить общий расход материалов, прежде всего за счет уменьшения объема арматуры. Это приводит к снижению итоговой стоимости перекрытия без ухудшения расчетных характеристик конструкции.
Для корректной оценки рекомендуется учитывать фактическую толщину плиты, класс бетона и конструктивную схему перекрытия.
Подготовим расчет в течение 1 рабочего дня.
Преимущества
Снижение стоимости сталебетонного перекрытия при применении СКН90Z достигается за счёт оптимизации конструкции, а не уменьшения объёма бетона. Основной эффект формируется за счёт рационального распределения материалов и более эффективной работы профиля в составе композитной плиты.
| Толщина, мм | H75-750 | CKH90Z-1000 | Отклонение % |
|---|---|---|---|
| 0,8 | 10,48 | 8,8 | -16% |
| 0,9 | 11,79 | 9,9 | |
| 1 | 13,1 | 11,04 |
| Параметры | H75-750 | CKH90Z-1000 | Отклонение % |
|---|---|---|---|
| Шаг волны, мм | 187,8 | 330 | |
| Кол-во прутков арматуры на 1 метр | 5,33 | 3,03 | -43% |
В результате применение СКН90Z позволяет снизить общую материалоёмкость перекрытия и итоговую стоимость без ухудшения расчётных показателей.

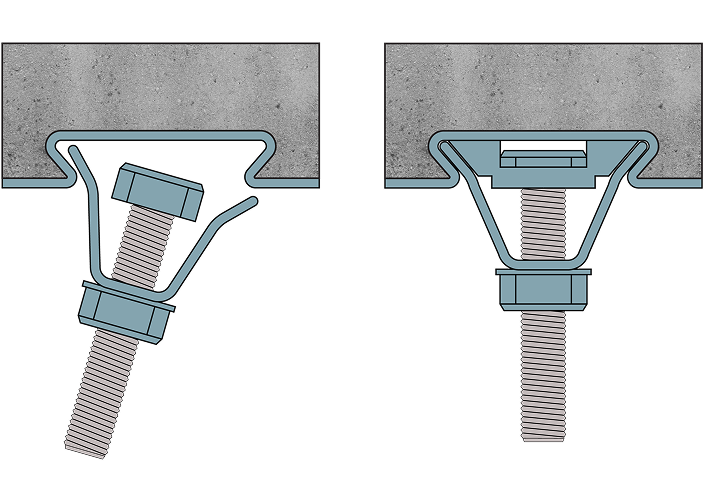

Подвесная система креплений
Профиль предусматривает возможность крепления инженерных систем непосредственно к гофрам без сверления железобетонной плиты. Крепление осуществляется с помощью специальных зажимных элементов, фиксируемых на профиле.
Данное решение исключает необходимость устройства отверстий и применения анкеров в теле бетона, что позволяет сохранить целостность конструкции и гидроизоляции. Монтаж выполняется без специального оборудования и не требует высокой квалификации.
Подвесная система применяется для крепления вентиляционных каналов, кабельных трасс, трубопроводов, осветительного оборудования и других инженерных коммуникаций.
Использование такого способа крепления снижает трудозатраты, ускоряет монтаж и упрощает последующее обслуживание и модернизацию инженерных систем.
Механика работы сталебетонного перекрытия
Профнастил СКН90Z-1000 не просто выполняет роль опалубки — он работает как часть конструкции. После набора прочности бетона формируется композитная сталебетонная плита, где профлист и бетон работают совместно.
Особенности:
- Сцепление с бетоном выше в 5–6 раз
- Повышенная прочность на изгиб
- Снижение деформаций
- Повышение надежности перекрытия
Это позволяет уменьшить расход материалов без снижения эксплуатационных характеристик.
Несущая способность сталебетонной плиты
Прочность железобетонной плиты при устройстве перекрытия по профнастилу СКН90Z выше по сравнению с Н75 за счёт двух факторов: более эффективной геометрии профиля и улучшенного сцепления с бетоно
СКН90Z разработан специально для сталебетонных перекрытий, в отличие от Н75, который является универсальным несущим профлистом. За счёт формы профиля и зигзагообразных выштамповок обеспечивается надёжная анкеровка в бетоне и совместная работа материалов после его твердения.
В результате формируется композитная конструкция, в которой профлист и бетон работают как единое целое. Это повышает устойчивость плиты к изгибающим нагрузкам и снижает риск относительных смещений.
Наличие выштамповок на стенках профиля увеличивает сцепление с бетоном в 5–6 раз по сравнению с гладким профлистом, что напрямую влияет на несущую способность перекрытия.
Область применения
Профнастил СКН90Z применяется при устройстве сталебетонных перекрытий в объектах различного назначения, где требуется оптимизация материалоёмкости при сохранении расчётных характеристик конструкции.
Профилированный лист СКН90Z подходит как для новых объектов, так и для реконструкции, при условии выполнения расчёта с учётом параметров проекта.
Комплектация сталебетонного перекрытия
Сталебетонное перекрытие представляет собой композитную конструкцию, в которой профилированный настил и бетон работают совместно после набора прочности. Профнастил выполняет функцию несъёмной опалубки на этапе бетонирования и участвует в работе конструкции в эксплуатационном состоянии.
лист
анкера / упоры
(стад-болты)
арматура
Ø8–Ø12 мм
сетка Ø8–Ø12 мм,
ячейка 150×150 /
200×200 мм
Состав перекрытия определяется расчётом и зависит от пролётов, нагрузок и конструктивной схемы. При этом базовый набор элементов остаётся неизменным и включает профилированный настил, бетонную плиту и армирование.
Профили для сталебетонных перекрытий
В линейке представлены профили для различных типов перекрытий — от лёгких перекрытий в частном строительстве до большепролётных конструкций в промышленности. Профили отличаются высотой гофры, несущей способностью и областью применения, что позволяет подобрать оптимальный вариант под конкретные нагрузки и пролёты.
Подбор профиля выполняется по результатам расчёта с учетом нагрузок, схемы опирания и требований проекта.
Расчёт под ваш проект
Выполняем расчет сталебетонного перекрытия на основе профнастила с учетом исходных данных проекта и требований действующих нормативов (СП 266.1325800, СП 63.13330).
Расчет включает подбор конструктивных параметров перекрытия:
- Тип и
толщину
профнастила - Диаметр и
шаг
рабочей
арматуры - Толщину
плиты - Параметры
арматурной
сетки - Класс
бетона - Необходимость
применения
анкеров и временных
подпорок
В результате вы получаете обоснованное решение по конструкции перекрытия с учетом нагрузок, пролётов и схемы опирания. При необходимости выполняется сравнительный расчет с альтернативными вариантами (в том числе с Н75) для оценки материалоемкости и стоимости.
Расчет позволяет определить оптимальную конфигурацию перекрытия и выявить возможности снижения затрат за счет рационального подбора материалов без ухудшения расчетных характеристик конструкции.
Снизьте стоимость перекрытия без изменения проекта
Если у вас уже есть расчет перекрытия или проектная документация, имеет смысл выполнить проверочный расчет с применением профнастила СКН90Z. В ряде случаев это позволяет снизить материалоемкость конструкции за счет оптимизации армирования и выбора профиля, без изменения основных проектных решений.
Мы выполним расчет с учетом нагрузок, пролётов и схемы опирания, подберем оптимальные параметры перекрытия и предоставим обоснованные рекомендации. При необходимости подготовим сравнительный расчет с альтернативными решениями.
Оставьте заявку — вы получите расчет перекрытия и оценку возможной оптимизации затрат.
Ответим на запрос и подготовим расчет в течение рабочего дня.
Калькулятор расчёта экономии
Посчитайте, сколько вы можете сэкономить на перекрытии с СКН90Z.
Укажите площадь перекрытия – мы рассчитаем ориентировочную стоимость для Н75, СКН90Z и покажем возможную экономию
стоимости перекрытия
Хотите точный расчёт под ваш проект?
Наши инженеры выполнят расчёт по СП, подберут профиль, арматуру и толщину плиты, подготовят сравнение вариантов и покажут реальную экономию.
- Расчёт по СП
- 1 рабочий день
- Без обязательств
- Конфиденциально
* Цены указаны ориентировочно по состоянию на 01.08.2026 и могут отличаться в зависимости от региона и объёма поставки.
Кейсы: как СКН90Z снижает стоимость перекрытия
В линейке представлены профили для различных типов перекрытий — от лёгких перекрытий в частном строительстве до большепролётных конструкций в промышленности. Профили отличаются высотой гофры, несущей способностью и областью применения, что позволяет подобрать оптимальный вариант под конкретные нагрузки и пролёты.
Складской комплекс
армирование
армирование
| Объект: | складской комплекс |
|---|---|
| Площадь перекрытий: | 1 800 м² |
| Исходное решение: | профнастил Н75 |
| Задача: | снизить материалоёмкость перекрытия без изменения принятой конструктивной схемы |
В исходном проекте было предусмотрено сталебетонное перекрытие по профнастилу Н75 с типовым армированием. При проверке решения выявлен повышенный расход арматуры и высокая общая материалоёмкость конструкции.
Выполнен сравнительный перерасчёт перекрытия с применением профнастила СКН90Z-1000.
При перерасчёте:
- Профиль подобран с учётом фактических нагрузок;
- Оптимизировано армирование перекрытия;
- Предусмотрена возможность уменьшения диаметра арматуры и изменения шага сетки;
- сохранён сопоставимый объём бетона;
- Основная конструктивная схема перекрытия не изменялась.
| Параметр | Н75 | СКН90Z-1000 |
|---|---|---|
| Профиль | Н75 | СКН90Z-1000 |
| Толщина профнастила | 0,90 мм | 1,00 мм |
| Класс бетона | B25 | B25 |
| Толщина плиты (бетон) | 180 мм | 180 мм |
| Диаметр арматуры (основная / распределительная) | Ø12 / Ø8 | Ø10 / Ø6 |
| Шаг арматурной сетки | 200 × 200 мм | 250 × 250 мм |
| Расход арматуры | 12,3 кг/м² | 7,3 кг/м² |
| Расход бетона | 0,18 м³/м² | 0,18 м³/м² |
| Металлоёмкость профнастила | 8,5 кг/м² | 7,9 кг/м² |
| Стоимость перекрытия | 1 965 ₽/м² | 1 755 ₽/м² |
Применение СКН90Z-1000 позволило снизить материалоёмкость перекрытия прежде всего за счёт оптимизации армирования и более эффективной работы профиля в составе сталебетонной плиты.
Окончательные параметры конструкции определяются по результатам инженерного расчёта.
Частный дом
армирование
армирование
| Объект: | частный жилой дом |
|---|---|
| Площадь перекрытий: | 160 м² |
| Исходное решение: | профнастил Н75 |
| Задача: | снизить расход материалов при сохранении требуемых характеристик межэтажного перекрытия. |
Заказчик рассматривал устройство монолитного межэтажного перекрытия по профнастилу Н75. Основными критериями при выборе решения являлись стоимость материалов и обеспечение требуемой несущей способности конструкции.
Выполнен расчёт альтернативного решения с применением профнастила СКН90Z-1000.
При перерасчёте:
- Рассмотрена возможность замены Н75 на СКН90Z-1000;
- Оптимизировано армирование перекрытия;
- Снижен расход арматуры;
- Сохранён сопоставимый объём бетона;
- Обеспечены требуемые расчётные характеристики перекрытия.
| Параметр | Н75 | СКН90Z-1000 |
|---|---|---|
| Профиль | Н75 | СКН90Z-1000 |
| Толщина профнастила | 0,90 мм | 1,00 мм |
| Класс бетона | B25 | B25 |
| Толщина плиты (бетон) | 180 мм | 180 мм |
| Диаметр арматуры (основная / распределительная) | Ø12 / Ø8 | Ø10 / Ø6 |
| Шаг арматурной сетки | 200 × 200 мм | 250 × 250 мм |
| Расход арматуры | 12,1 кг/м² | 7,9 кг/м² |
| Расход бетона | 0,18 м³/м² | 0,18 м³/м² |
| Стоимость перекрытия | 1 960 ₽/м² | 1 780 ₽/м² |
| Несущая способность | требуемая | требуемая |
Для частного строительства эффект от применения СКН90Z формируется не только за счёт стоимости самого профнастила, но и за счёт снижения расхода арматуры и оптимизации конструкции перекрытия в целом.
Окончательные параметры конструкции определяются по результатам инженерного расчёта.
Производственное здание
армирование
армирование
| Объект: | производственное здание |
|---|---|
| Площадь перекрытий: | 3 200 м² |
| Исходное решение: | профнастил Н75 |
| Задача: | снизить стоимость перекрытия при сохранении требований проекта по нагрузкам и несущей способности. |
В исходном проектном решении было предусмотрено устройство сталебетонного перекрытия по профнастилу Н75. При площади 3 200 м² даже небольшое снижение стоимости одного квадратного метра оказывает существенное влияние на общую смету объекта.
Выполнено сравнение решений на основе Н75 и СКН90Z-1000.
При перерасчёте:
- Оптимизировать расход арматуры;
- Снизить металлоёмкость профнастила;
- Сохранить сопоставимый расход бетона;
- Уменьшить собственную массу конструкции;
- Сохранить требования проекта по несущей способности перекрытия.
| Параметр | Н75 | СКН90Z-1000 |
|---|---|---|
| Профиль | Н75 | СКН90Z-1000 |
| Толщина профнастила | 0,90 мм | 1,00 мм |
| Класс бетона | B25 | B25 |
| Толщина плиты (бетон) | 180 мм | 180 мм |
| Диаметр арматуры (основная / распределительная) | Ø12 / Ø8 | Ø10 / Ø6 |
| Шаг арматурной сетки | 200 × 200 мм | 250 × 250 мм |
| Расход арматуры | 11,8 кг/м² | 7,4 кг/м² |
| Расход бетона | 0,18 м³/м² | 0,18 м³/м² |
| Металлоёмкость профнастила | 8,5 кг/м² | 7,6 кг/м² |
| Стоимость перекрытия | 1 986 ₽/м² | 1 748 ₽/м² |
На объектах большой площади экономический эффект от оптимизации одного квадратного метра масштабируется на весь объём перекрытия. Поэтому сравнительный расчёт Н75 и СКН90Z целесообразно выполнять до закупки материалов и утверждения окончательной схемы армирования.
Окончательные параметры конструкции определяются по результатам инженерного расчёта.
