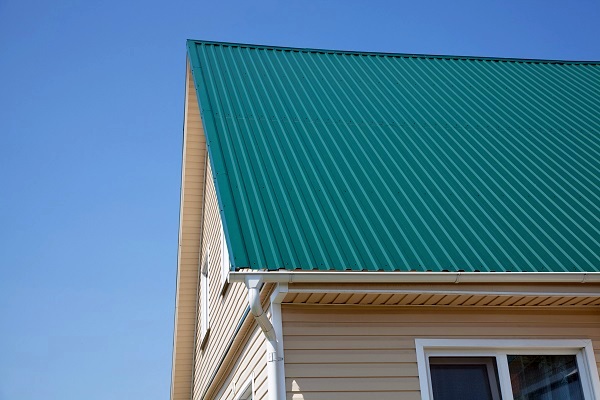

Профнастил С20 часто используется в индивидуальном жилом строительстве при строительстве крыш. Это довольно интересный материал, оцинкованные листы с полимерным покрытием и профилем высотой 20 миллиметров эстетично смотрятся на кровле. Оцинкованный профлист без декоративного покрытия, как правило, используют для гаражей, хозяйственных и бытовых построек. Профилированный лист марки С20 так же отлично подходит для сооружения забора, высокий профиль позволяет выдержать ветровые нагрузки, а благодаря широкому выбору оттенков можно легко подобрать необходимый цвет.

Область применения профнастила С20

Профнастил С20В соответствии с маркировкой «С», металлопрофиль С20 относится к стеновым видам и чаще всего используется для строительства заборов и стен. Однако он может применяться и для других работ благодаря своей универсальности. Профнастил С20 подходит для создания:

  • временных и постоянных заборов;
  • скатных кровель с большим углом наклона;
  • облицовки внутренних и наружных стен;
  • обшивки подвесных потолков;
  • временных построек и бытовок.

Для промышленных объектов, как правило, используется недорогой оцинкованный вариант, а для частных объектов, ограждений и кровли — профилированный вариант с полимерным покрытием.

Прочность профлистов С20 позволяет монтировать их как вертикально, так и горизонтально. Установить его можно на любую поверхность с помощью саморезов по металлу или заклепок.

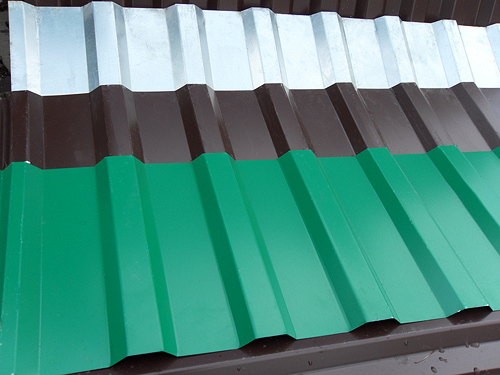

Защитно-декоративные покрытия профлиста С20

В нашем каталоге представлены следующие виды покрытия:

  • оцинкованный. Слой цинка 140 г/м2. Самое недорогое покрытие серого цвета с рисунком кристаллизации;
  • полиэстер. Стандартное покрытие с продолжительным сроком службы. Существуют варианты с двусторонней окраской и покрытие в цвет дерева, матовое и глянцевое;
  • полиуретан — самое дорогое и прочное покрытие. Оно защищает металл от коррозии и не теряет внешней привлекательности на протяжении минимум 30 лет. Есть глянцевые и матовые моноцветные варианты (конкретный цвет выбирается в каталоге RAL), продукция с окраской под дерево, камень.

Цвета профнастила С20

Большой выбор цветов позволяет подобрать необходимый вариант для вашего объекта. Как правило, стандартные оттенки всегда в наличии и производство занимает 3-5 дней. Продукция нестандартного цвета с покрытием полиэстер изготавливается в объеме не менее 5 тонн, сроки производства увеличиваются до 14 рабочих дней. Профнастил С20 нестандартного цвета с порошковой покраской мы изготавливаем в любом объеме в течение 7 рабочих дней.

Характеристики и типы профнастила С20-1100

Материалы изготавливаются путем прокатки стального листа толщиной 0,4–0,8 мм через специальный станок. Создаваемые в процессе производства трапециевидные волны повышают прочность конечной продукции на изгиб и сжатие. Лист толщиной 0,5 мм и длиной 1,5 м, установленный на опорах, способен выдерживать нагрузку в 122 кг/м2.

Чертеж профнастила С20

Чертёж Профнастил С20 | Производственное объединение

Профилированный лист типа С20-1100-R

Чертёж Профнастил С20-R | Производственное объединение

Профнастил С20 может обладать определенными особенностями, которые обозначаются следующими буквами:

  • А — ЛКМ нанесены с лицевой стороны;
  • В — лакокрасочное покрытие нанесено с обратной стороны;
  • К — наличие добавочной капиллярной канавки.

Низкая масса профлиста С20 обеспечивает простоту его транспортировки, разгрузки и монтажа. Погонный метр материала имеет вес около 5,5 кг.

Несмотря на небольшой вес, профлист С20-1100 способен выдерживать значительные нагрузки благодаря трапециевидным гофрам, придающим жесткость листу. Это важно как при использовании на кровле, где он подвергается давлению снега, так и для забора, испытывающего ветровые нагрузки.

Цена за квадратный метр профнастила С20 зависит от толщины заготовки и вида покрытия. Разумеется, наиболее тонкий металл будет самым дешевым, но сможет выдерживать меньшую нагрузку. Из покрытий самое доступное цинковое, а полиуретан самый дорогой. Однако с увеличением цены растет и срок службы.

Цена профнастила С20-1100

Вид профиля Цена*
Оцинкованный профнастил С20 толщиной 0,4 мм от 580 руб за м2
Оцинкованный профнастил С20 толщиной 0,5 мм от 600 руб за м2
Окрашенный с одной стороны профнастил С20 (полиэстер) толщиной 0,5 мм от 625 руб за м2
Окрашенный с двух сторон профнастил С20 (полиэстер) толщиной 0,45 мм от 675 руб за м2
Окрашенный с одной стороны профнастил С20 (полиуретан) толщиной 0,5 мм от 725 руб за м2
Окрашенный под дерево с одной стороны профнастил С20 (полиэстер) толщиной 0,5 мм от 715 руб за м2

* - указанная стоимость продукции актуальна на 01.09.2021 год.

Мы предлагаем профнастил С20-1100 с различными видами покрытия. Вся продукция изготавливается из прочной оцинкованной холоднокатаной стали, соответствующей ГОСТ 30246. Благодаря низкой стоимости за м2, оптимальным прочностным характеристикам, универсальности применения и простоте монтажа профлист С20 является одним из самых популярных в России.

Технические характеристики профилированного листа С20-1100

Тип профиля С20-1100
Толщина материала, мм 0,40 0,45 0,50 0,55 0,60 0,65 0,70 0,80
Площадь сечения А, см² 5,00 5,60 6,25 6,90 7,50 8,13 8,80 10,00
Масса 1м. пог., кг 4.40 4,90 5,40 5,90 6,40 6,90 7,40 8,40
Справочная величина на 1 м ширины.
Момент инерции, lx, см4
2,60 2,86 3,57 3,96 4,29 4,68 4,90 5,60
Справочная величина на 1 м ширины.
Момент сопротивления, WX1, см³
3,06 3,81 4,06 4,61 5,15 5,94 6,42 7,43
Справочная величина на 1 м ширины.
Момент сопротивления, WX2, см³
2,16 2,72 2,92 3,30 3,71 3,96 4,66 5,35
Масса 1 м², кг. 4,00 4,45 4,91 5,36 5.82 6,27 6,73 7,64
Ширина заготовки, мм 1250

Таблица предельных нагрузок и варианты укладки профнастила С20

Тип профиля Шаг опор, м Предельная нагрузка (кг/м²) при расчетной схеме
однопролетная схема
один пролет
двухпролетная схема
два пролета
трехпролетная схема
три пролета
С20-1100-0,4мм 1,0 320 259* 294*
1,5 89 157 171
2,0 43 85 68
С20-1100-0,45мм 1,0 353 326* 370*
1,5 97 198 187
2,0 39 94 75
С20-1100-0,5мм 1,0 440 402* 457*
1,5 122 213 235
2,0 53 117 99
С20-1100-0,55мм 1,0 488 482* 548*
1,5 135 240 260
2,0 54 130 104
С20-1100-0,6 1,0 528 482 548*
1,5 146 270 282
2,0 58 140 113
С20-1100-0,7мм 1,0 604 571* 649*
1,5 167 339 322
2,0 66 160 128
С20-1100-0,8мм
1,0 690 986* 1095
1,5 191 389 367
2,0 75 184 146

* Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.

Графики нагрузок профнастила С20А

Однопролетная схема профлист С20А однопролетная схема
Двухпролетная схема профлист С20А двухпролетная схема
Трехпролетная схема профлист С20А трехпролетная схема
Четырехпролетная схема профлист С20А четырехпролетная схема

Графики нагрузок профнастила С20B, R(K)

Однопролетная схема график нагрузок для профнастила B, R однопролетная схема
Двухпролетная схема график нагрузок для профнастила B, R двухпролетная схема
Трехпролетная схема график нагрузок для профнастила B, R трехпролетная схема
Четырехпролетная схема график нагрузок для профнастила B, R четырехпролетная схема
RAL 1014 RAL 1015 RAL 1018 RAL 2004 RAL 3003

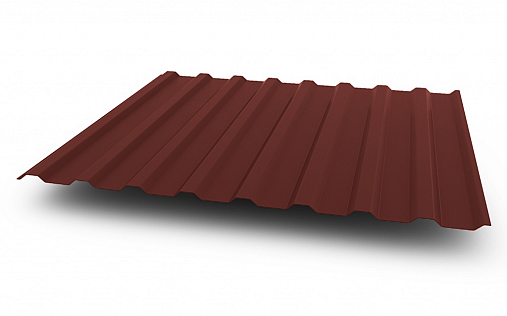

RAL 3005 RAL 3009 RAL 3011 RAL 5002 RAL 5005

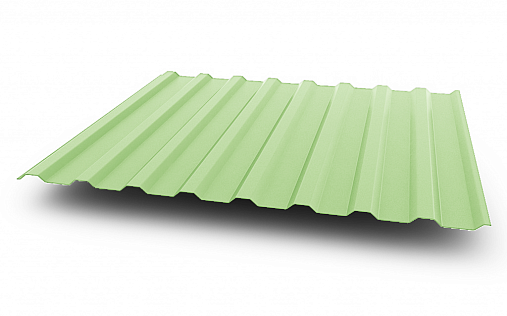

RAL 5021 RAL 6002 RAL 6005 RAL 6019 RAL 6029

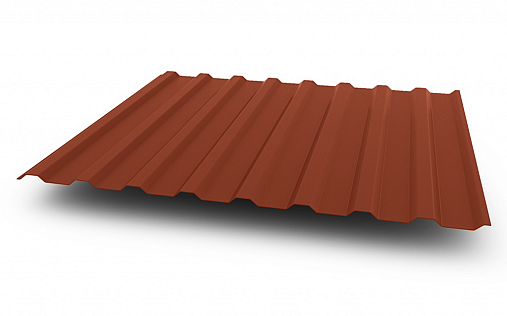

RAL 7004 RAL 7005 RAL 7024 RAL 8004 RAL 8017

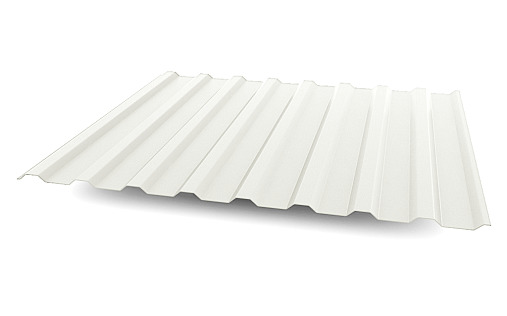

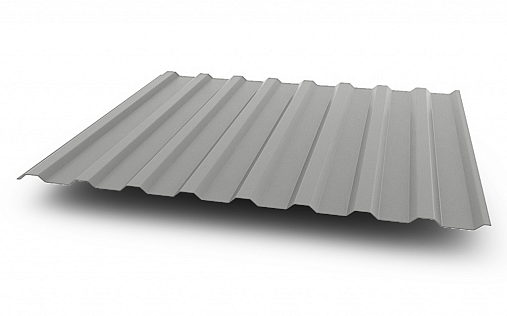

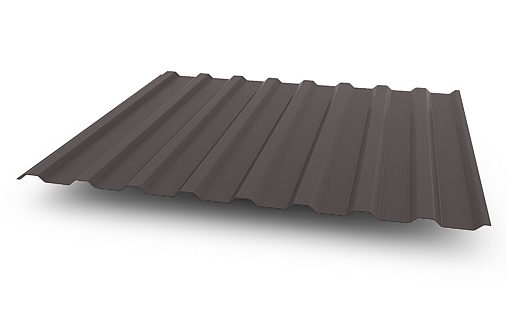

RAL 9002 RAL 9003 RAL 9006 RR 32 RR 887
