Профнастил Н114-750 0,7 мм Полиэстер RR 35
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
Профнастил Н114-750 0,7 мм Полиэстер RR 32
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
Профнастил Н114-750 0,7 мм Полиэстер RR 29
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
Под заказ

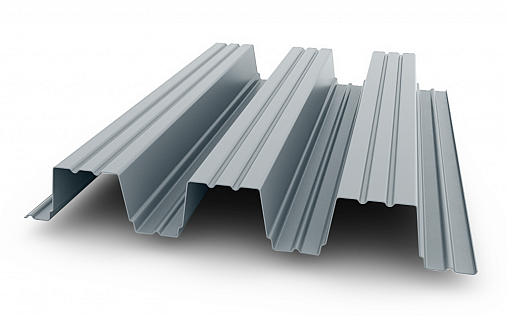

Профнастил Н114-750 0,7 мм Полиэстер RR 21
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
Профнастил Н114-750 0,7 мм Полиэстер RR 11
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
Профнастил Н114-750 0,7 мм Полиэстер RAL 9006
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
Профнастил Н114-750 0,7 мм Полиэстер RAL 9004
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
Профнастил Н114-750 0,7 мм Полиэстер RAL 9003
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
Профнастил Н114-750 0,7 мм Полиэстер RAL 9002
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
Профнастил Н114-750 0,7 мм Полиэстер RAL 8017
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии

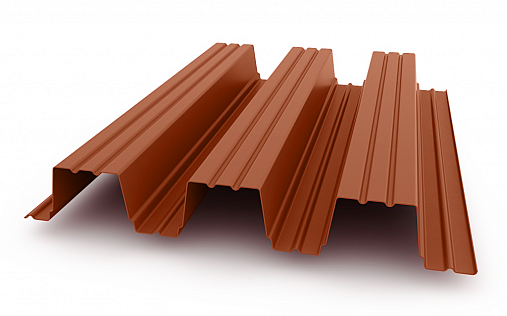

Профнастил Н114-750 0,7 мм Полиэстер RAL 8004
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии

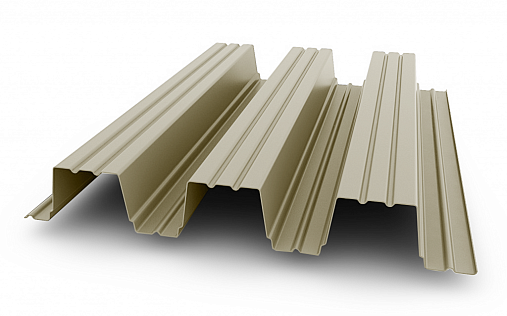

Профнастил Н114-750 0,7 мм Полиэстер RAL 7032
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
Профнастил Н114-750 0,7 мм Полиэстер RAL 7024
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии

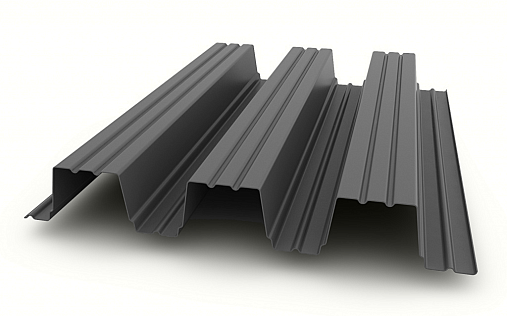

Профнастил Н114-750 0,7 мм Полиэстер RAL 7005
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
Профнастил Н114-750 0,7 мм Полиэстер RAL 7004
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
Профнастил Н114-750 0,7 мм Полиэстер RAL 6029
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии

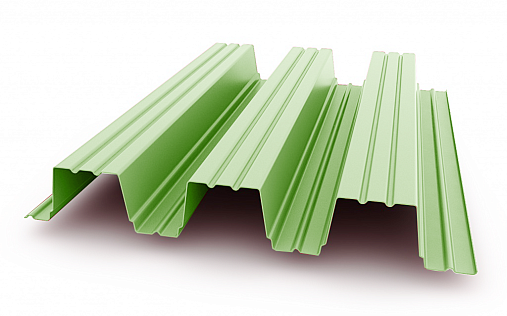

Профнастил Н114-750 0,7 мм Полиэстер RAL 6019
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии

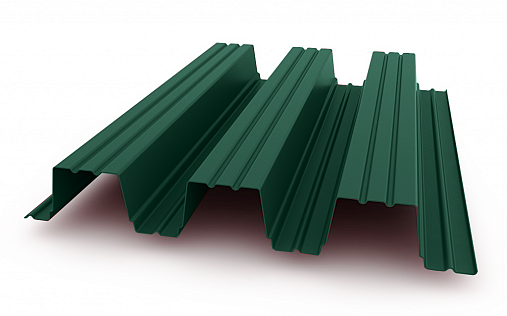

Профнастил Н114-750 0,7 мм Полиэстер RAL 6005
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
Профнастил Н114-750 0,7 мм Полиэстер RAL 6002
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии

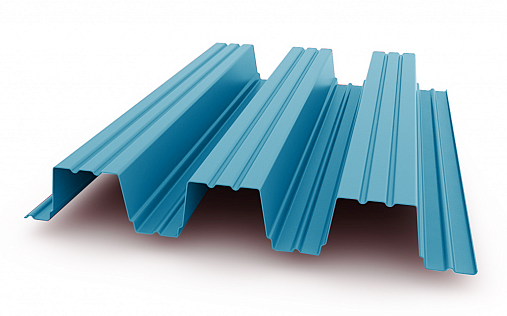

Профнастил Н114-750 0,7 мм Полиэстер RAL 5024
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
Профнастил Н114-750 0,7 мм Полиэстер RAL 5021
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
Профнастил Н114-750 0,7 мм Полиэстер RAL 5002
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии

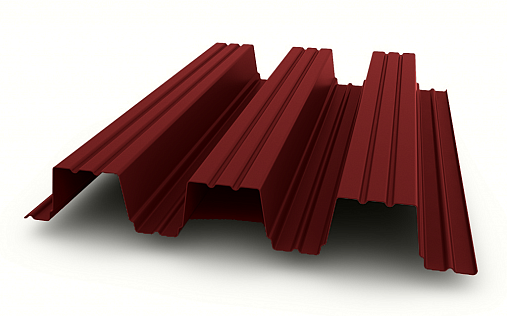

Профнастил Н114-750 0,7 мм Полиэстер RAL 3011
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии

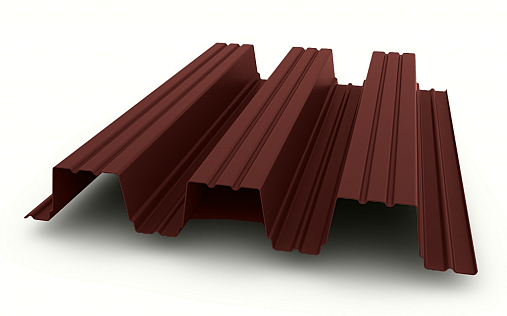

Профнастил Н114-750 0,7 мм Полиэстер RAL 3009
Хит
Выгода от
руб.
от 1 495.00 руб. за м.пог.
В наличии
  • Описание
  • Характеристики

Профлист Н114 создан для использования в условиях высоких нагрузок, он обладает высокой прочностью и способен выдержать нагрузку в горизонтальной и вертикальной плоскости. Профилированный лист изготавливается в соответствии с ГОСТ 24045-94. В его обозначение включена информация о высоте гофра, рабочей ширине листа и толщине металла. Маркировка Н114-750-0.9 расшифровывается так:

  • Н — несущий профилированный лист, предназначенный для устройства кровельного покрытия (скатных и плоских крыш), укладки несъемной опалубки из монолитного железобетона;
  • 750 — полезная ширина материала в миллиметрах;
  • 0.9 — толщина металла для производства профилированного листа.

Профнастил Н114-750При расчете объема для покупки профнастила всегда учитывается рабочая ширина профиля с нахлестом. Профиль Н114 шириной 750 мм — один из самых прочных из всех видов несущего профлиста, на это указывает его высота. Благодаря такой особенности металл обладает повышенной стойкостью к различным воздействиям и применяется для возведения конструкций, испытывающих интенсивные динамические и статические нагрузки.

Материал используют при обустройстве кровель зданий с большими пролетами в регионах с толстым снежным покровом, при укладке междуэтажных перекрытий гражданских и промышленных зданий больших площадей, а также для монтажа высоких стеновых ограждений разного назначения.

Технические характеристики и размеры профнастила Н114-750

Этот профиль изготавливается из оцинкованного листа или листа с полимерным покрытием толщиной от 0.6 до 1 миллиметра. Длина листа допустима от 1 до 12 метров по запросу потребителя. В отличие от профнастила Н114-600, профиль шириной 750 миллиметров изготавливается из заготовки шириной 1400 миллиметров. За счет большей ширины увеличивается прочность конструкции и снижается расход материала на нахлест. Кроме того, на верхнем гофре предусмотрены две выштамповки в форме бороздок для придания дополнительной жесткости.

Для заказа необходима спецификация с длинами листов и характеристиками профиля. Как правило, достаточно заказной спецификации, которая должна быть в проекте. Если ее нет, мы выполним расчет и раскладку листов на основании вашего проекта.

Чертеж профнастила Н114-750

Чертёж Профнастил Н114-750 | Производственное объединение

Характеристики окрашенного профнастила Н114-750

Тип профиля H114-750
Толщина материала, мм 0,7 0,8 0,9 1,0 1,2
Площадь сечения А, см² 9,8 11,2 12,6 14 16,8
Масса 1м, кг 8,3 9,4 10,5 11,7 13,8
Справочная величина на 1 м ширины.
Момент инерции, lx, см4
260,1 294,8 337,6 376,4 454,30
Справочная величина на 1 м ширины.
момент сопротивления, WX1, см³
49 55,8 63 70 83,7
Справочная величина на 1 м ширины.
момент сопротивления, WX2, см³
41,1 46,3 53,5 59,6 72,2
Масса 1 м², кг 11,07 12,53 14,00 15,60 18,40
Ширина заготовки, мм 1400

Таблица предельных нагрузок и варианты укладки окрашенного профнастила Н114-750 (полиэстер)

Тип профиля Шаг опор, м Предельная нагрузка (кг/м²) при расчетной схеме
однопролетная схема
один пролет
двухпролетная схема
два пролета
трехпролетная схема
три пролета
H114-750-0,7 мм 3 724* 290* 335*
4 393 203 237
6 97 118* 139*
H114-750-0,8 мм 3 926 432* 501*
4 446 303* 353*
6 110 176 208*
H114-750-0,9 мм 3 1070 613* 710*
4 510 429 500*
6 126 249 248*
H114-750-1,0 мм 3 1191 840 971*
4 569 587 685
6 141 298 374*
H114-750-1,2 мм 3 1444 1444 1674
4 678 812 1015
6 170 361 327*

* Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.
