Профнастил Н114-600 1,0 мм Оцинкованный
Выгода от
руб.
от 1 360.00 руб. за м.пог.
В наличии
Профнастил Н114-600 0,9 мм Оцинкованный
Выгода от
руб.
от 1 227.00 руб. за м.пог.
В наличии
Профнастил Н114-600 0,8 мм Оцинкованный
Выгода от
руб.
от 1 113.00 руб. за м.пог.
В наличии

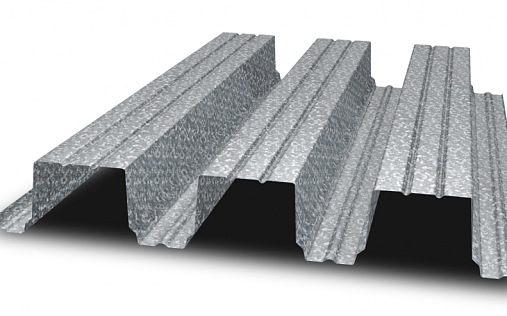

Профнастил Н114-600 0,7 мм Оцинкованный
Выгода от
руб.
от 987.00 руб. за м.пог.
В наличии

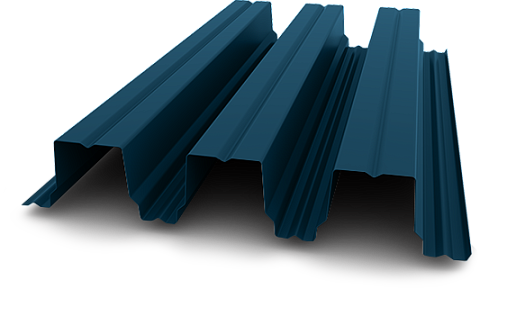

Профнастил Н114-600 0,8 мм Полиэстер RR 35
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии

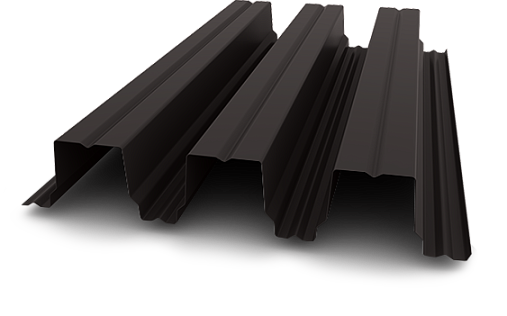

Профнастил Н114-600 0,8 мм Полиэстер RR 32
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии
Профнастил Н114-600 0,8 мм Полиэстер RR 29
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
Под заказ
Профнастил Н114-600 0,8 мм Полиэстер RR 21
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии

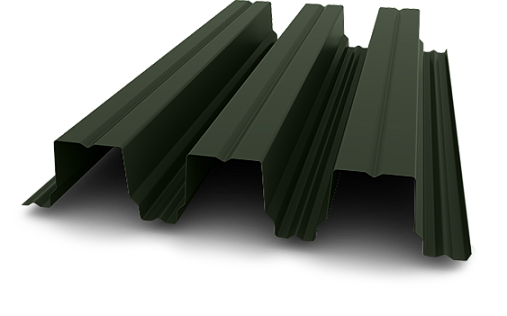

Профнастил Н114-600 0,8 мм Полиэстер RR 11
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии
Профнастил Н114-600 0,8 мм Полиэстер RAL 9006
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии

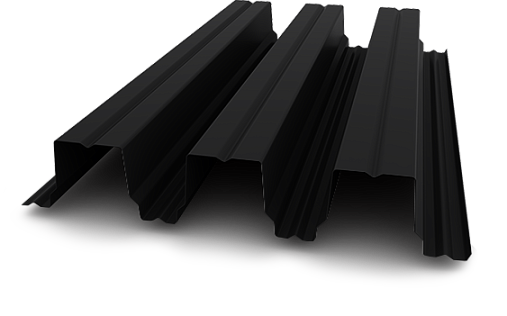

Профнастил Н114-600 0,8 мм Полиэстер RAL 9004
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии

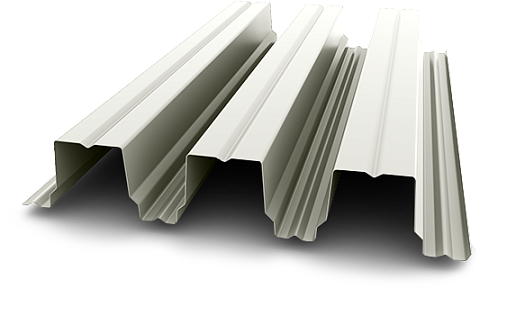

Профнастил Н114-600 0,8 мм Полиэстер RAL 9003
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии

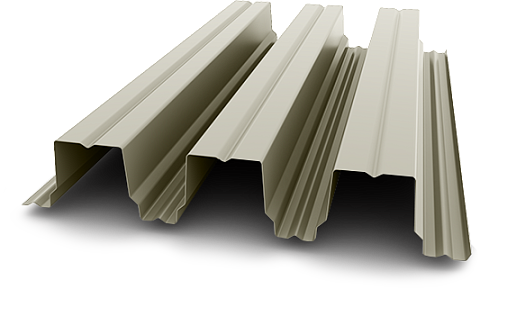

Профнастил Н114-600 0,8 мм Полиэстер RAL 9002
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии

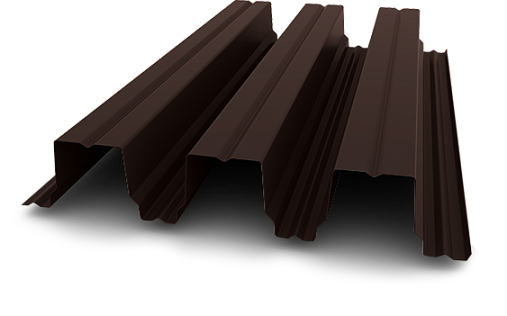

Профнастил Н114-600 0,8 мм Полиэстер RAL 8017
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии
Профнастил Н114-600 0,8 мм Полиэстер RAL 8004
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии
Профнастил Н114-600 0,8 мм Полиэстер RAL 7032
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии
Профнастил Н114-600 0,8 мм Полиэстер RAL 7024
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии
Профнастил Н114-600 0,8 мм Полиэстер RAL 7005
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии

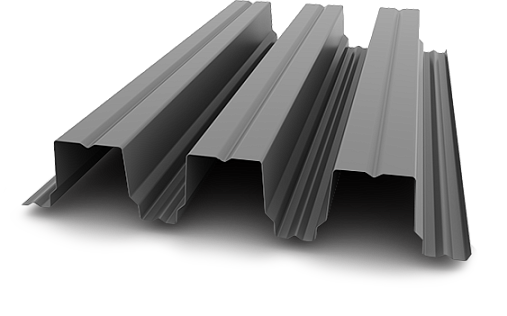

Профнастил Н114-600 0,8 мм Полиэстер RAL 7004
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии
Профнастил Н114-600 0,8 мм Полиэстер RAL 6029
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии
Профнастил Н114-600 0,8 мм Полиэстер RAL 6019
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии
Профнастил Н114-600 0,8 мм Полиэстер RAL 6005
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии

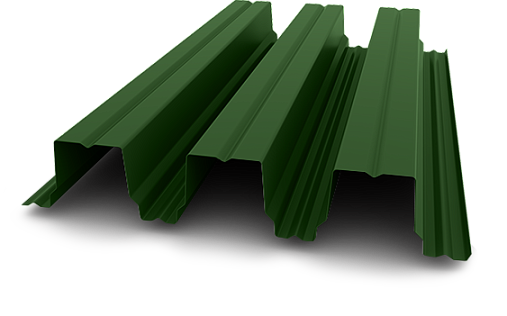

Профнастил Н114-600 0,8 мм Полиэстер RAL 6002
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии

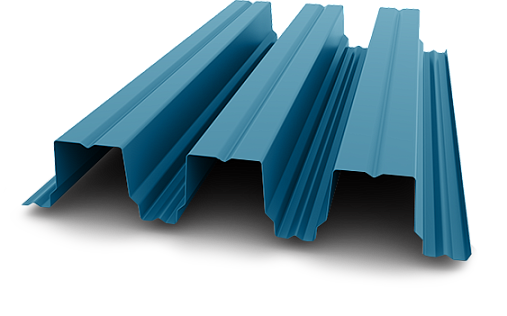

Профнастил Н114-600 0,8 мм Полиэстер RAL 5024
Хит
Выгода от
руб.
от 1 708.00 руб. за м.пог.
В наличии
  • Описание
  • Характеристики
  • Цвета

Профнастил Н114-600: традиции надежности и качества

Профнастил Н114-600 — проверенный временем материал для строительства несущих перекрытий и кровли при возведении промышленных зданий, торговых центров. Он выдерживает высокие нагрузки благодаря трапециевидному гофру и особой выштамповке, что обеспечивает надежность конструкций, и стоит относительно недорого.

профнастил н114-600Профлист Н114-600 изготавливается из стандартной заготовки шириной 1250 мм с оцинкованным либо полимерным покрытием. Он производится из стального холоднокатаного листа с цинковым и полимерным покрытием. За счет меньшей, чем у профнастила Н114-750, ширины этот вид профиля иногда называют узким. Благодаря тому, что профлист Н114-600 описан в ГОСТ 24045-94, он хорошо знаком проектировщикам и строителям и часто используется в строительстве в качестве несущего перекрытия и для кровли. При использовании на объектах с экстремально высокими нагрузками этот материал может укладываться в 2 слоя.

Применение профнастила Н114-600

Широкая сфера применения профиля обусловлена его высокими прочностными характеристиками. Основные варианты использования:

  • высоконагруженные перекрытия промышленных зданий, логистических и торговых центров;
  • в качестве основания в пироге плоской кровли с большими пролетами;
  • в других элементах строительных конструкций, которые требуют высокой жесткости и несущей способности.

Чертеж профнастила Н114-600

Благодаря гофре высотой 114 миллиметров и небольшому наклону стенки достигается высокая жесткость профиля. При необходимости может изготавливаться профнастил Н114-60 толщиной до 1,2 миллиметра.

Чертёж Профнастил Н114-600 | Производственное объединение

Технические характеристики профилированного листа Н114-600

Тип профиля H114-600
Толщина материала, мм 0,7 0,8 0,9 1,0 1,2
Площадь сечения А, см² 8,8 10 11,3 12,5 15
Масса 1м, кг 7,4 8,4 9,3 10,3 12,3
Справочная величина на 1 м ширины.
Момент инерции, lx, см4
281,8 323,4 362,4 399,7 512,00
Справочная величина на 1 м ширины.
момент сопротивления, WX1, см³
52 60,1 67,3 74 92,5
Справочная величина на 1 м ширины.
момент сопротивления, WX2, см³
47,1 53,7 60,2 66,6 87,3
Масса 1 м², кг 12,33 14,00 15,50 17,17 20,50
Ширина заготовки, мм 1250

Таблица предельных нагрузок и варианты укладки окрашенного профнастила Н114-600 (полиэстер)

Тип профиля Шаг опор, м Предельная нагрузка (кг/м²) при расчетной схеме
однопролетная схема
один пролет
двухпролетная схема
два пролета
трехпролетная схема
три пролета
H114-600-0,7 мм 2 942 341* 397*
3 426 231* 275*
4 105 131 157*
H114-600-0,8 мм 2 1075 513* 596*
3 489 353* 414*
4 120 200 238*
H114-600-0,9 мм 2 1204 728* 847*
3 548 502* 588*
4 135 283* 260*
H114-600-1,0 мм 2 1332 995* 1158*
3 604 685* 830
4 149 333 287*
H114-600-1,2 мм 2 1745 1745 2183
3 774 981 1227
4 191 437 369*

* Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.

RAL 1014 RAL 1015 RAL 1018 RAL 2004 RAL 3003
RAL 3005 RAL 3009 RAL 3011 RAL 5002 RAL 5005
RAL 5021 RAL 6002 RAL 6005 RAL 6019 RAL 6029
RAL 7004 RAL 7005 RAL 7024 RAL 8004 RAL 8017
RAL 9002 RAL 9003 RAL 9006 RR 32 RR 887
