Профилированный лист НА50Z-600
Профнастил марки HA50Z-600 представляет собой прочный стальной лист с оцинковкой, разработанный специально для использования в сталежелезобетонных и сталебетонных конструкциях. Лист имеет профиль сложной формы с характерной выштамповкой в виде «змейки» по боковым граням, что значительно улучшает сцепление с бетоном и повышает несущую способность. Такая конструкция обеспечивает высокую прочность, устойчивость к нагрузкам и деформациям на протяжении всего срока эксплуатации.
Продукция производится в соответствии с ГОСТ Р 58389–2019 и подходит для устройства перекрытий, настилов и других конструктивных элементов, требующих особой прочности. Оцинковка надёжно защищает сталь от коррозии.
Технические характеристики профнастила НА50Z-600
- Высота профиля: 50 мм
- Общая ширина: 640 мм
- Полезная ширина: 600 мм
- Толщина листа: 0,6-1,2 мм
- Длина листа: 3-12 м

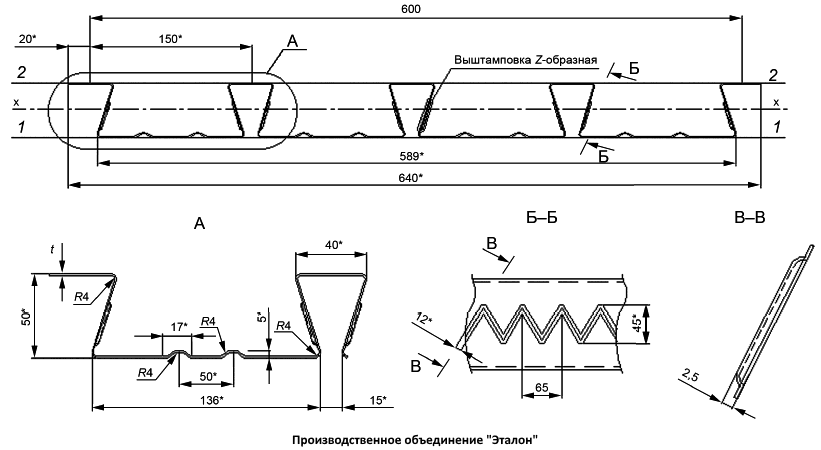

Чертёж профнастила НА50Z-600
Технические характеристики профилированного листа НА50Z-600
| Тип профиля | Толщина листа t, мм | Площадь сечения А, см2 | Масса 1 м длины, кг | Справочная величина на 1 м ширины | Масса 1 м2, кг | Ширина заготовки, мм | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| при сжатых узких полках | при сжатых широких полках | ||||||||||
| Момент инерции lх, см4 | Момент сопротивления Wx1, см3 | Момент сопротивления Wx2, см3 | Момент инерции lх, см4 | Момент сопротивления Wx1, см3 | Момент сопротивления Wx2, см3 | ||||||
| HA50Z-600-0,6 | 0,60 | 6,60 | 5,64 | 41,95 | 24,55 | 11,74 | 41,88 | 21,63 | 12,56 | 9,40 | 1100 |
| HA50Z-600-0,65 | 0,65 | 7,15 | 6,07 | 47,95 | 26,75 | 13,17 | 45,65 | 26,75 | 13,17 | 10,12 | |
| HA50Z-600-0,7 | 0,70 | 7,70 | 6,50 | 51,45 | 28,95 | 14,67 | 49,32 | 28,95 | 14,67 | 10,83 | |
| HA50Z-600-0,8 | 0,80 | 8,80 | 7,36 | 58,48 | 33,30 | 17,59 | 56,72 | 32,45 | 17,00 | 12,27 | |
| HA50Z-600-0,9 | 0,90 | 9,90 | 8,23 | 65,43 | 37,41 | 20,13 | 64,17 | 38,04 | 19,20 | 13,72 | |
| HA50Z-600-1,0 | 1,00 | 11,00 | 9,09 | 72,23 | 41,27 | 22,22 | 72,23 | 42,79 | 21,32 | 15,15 | |
| HA50Z-600-1,2 | 1,20 | 13,20 | 10,82 | 85,70 | 48,89 | 26,39 | 85,70 | 48,89 | 26,39 | 18,03 | |
| Оцинкованный |
