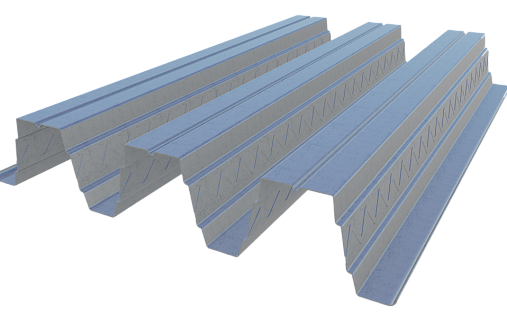

Профилированный лист НА157Z-800
Профнастил HA157Z-800 — это прочный оцинкованный лист для сталебетонных конструкций, обладающий профилем с выштамповкой «змейка», которая повышает сцепление с бетоном и улучшает несущие свойства. Лист устойчив к высоким нагрузкам и деформациям, подходит для использования в ответственных строительных элементах.
Производство ведётся в соответствии с ГОСТ Р 58389–2019. Профнастил применяется в перекрытиях, настилах и других конструкциях, где важна высокая прочность и антикоррозионная защита.
Технические характеристики профнастила НА157Z-800
- Высота профиля: 157 мм
- Общая ширина: 864 мм
- Полезная ширина: 800 мм
- Толщина листа: 0,8-1,5 мм
- Длина листа: 3-12 м

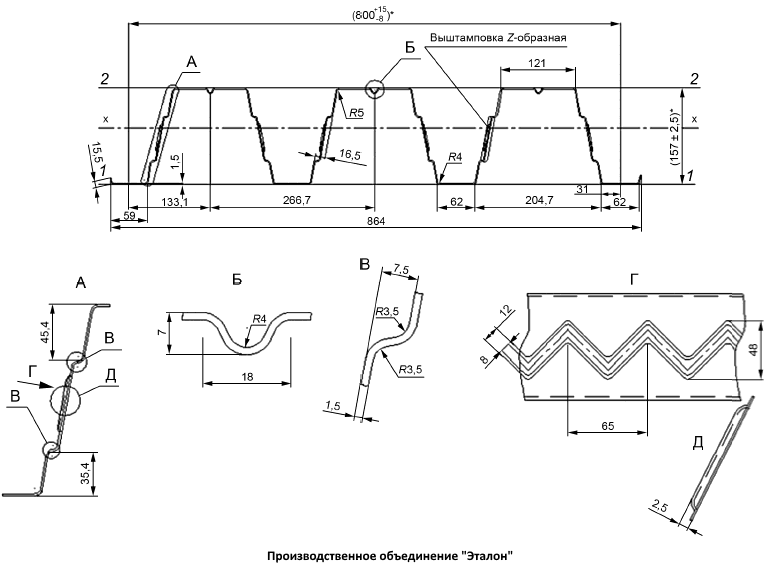

Чертёж профнастила НА157Z-800
Технические характеристики профилированного листа НА157Z-800
| Тип профиля | Толщина листа t, мм | Площадь сечения А, см2 | Масса 1 м длины, кг | Справочная величина на 1 м ширины | Масса 1 м2, кг | Ширина заготовки, мм | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| при сжатых узких полках | при сжатых широких полках | ||||||||||
| Момент инерции lх, см4 | Момент сопротивления Wx1, см3 | Момент сопротивления Wx2, см3 | Момент инерции lх, см4 | Момент сопротивления Wx1, см3 | Момент сопротивления Wx2, см3 | ||||||
| HA157Z-800-0,8 | 0,80 | 12,80 | 10,70 | 524,90 | 75,50 | 60,00 | 531,60 | 63,70 | 72,30 | 13,38 | 1600 |
| HA157Z-800-0,9 | 0,90 | 14,40 | 12,00 | 603,00 | 85,70 | 69,60 | 613,00 | 76,10 | 80,20 | 15,00 | |
| HA157Z-800-1,0 | 1,00 | 16,00 | 13,20 | 783,80 | 95,90 | 79,80 | 696,70 | 85,30 | 92,50 | 16,50 | |
| HA157Z-800-1,1 | 1,10 | 17,60 | 14,50 | 766,30 | 106,10 | 90,40 | 781,90 | 94,50 | 105,30 | 18,13 | |
| HA157Z-800-1,2 | 1,20 | 19,20 | 15,70 | 850,80 | 116,40 | 101,40 | 862,10 | 103,40 | 117,10 | 19,63 | |
| HA157Z-800-1,3 | 1,30 | 20,80 | 17,00 | 931,70 | 126,50 | 111,80 | 931,60 | 111,80 | 126,50 | 21,25 | |
| HA157Z-800-1,4 | 1,40 | 22,40 | 18,20 | 1000,70 | 135,80 | 120,10 | 1000,70 | 120,10 | 135,80 | 22,75 | |
| HA157Z-800-1,5 | 1,50 | 24,00 | 19,50 | 1069,50 | 145,20 | 128,40 | 1069,50 | 128,40 | 145, 20 | 24,38 | |
