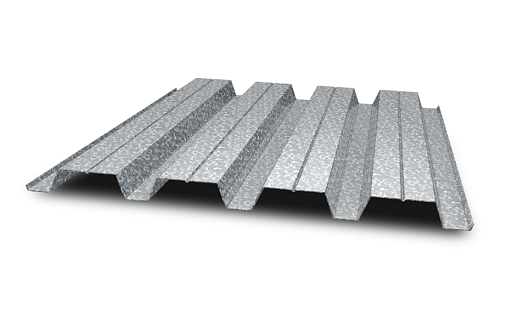

В компании «Эталон» можно заказать качественный оцинкованный профнастил Н57-750 по выгодной цене за лист. Материал имеет специальное полимерное покрытие и изготовлен из оцинкованного проката. Технические характеристики материала допускают его использование при строительстве скатных кровель, перекрытий, ограждающих конструкций.

Профнастил Н57-750Профлист H57-750 с гофрами трапециевидной формы и расстоянием между гофрами 44 мм изготавливается в соответствии с ГОСТ 24045-94. Этот вид профиля, в отличие от профнастила Н57-900, изготавливается из нестандартной заготовки шириной 1100 мм. Сырьем для профиля H57-750 служит холоднокатаный оцинкованный прокат по ГОСТ Р 52246-2004 или прокат с полимерным покрытием по ГОСТ Р 52146-2003. Благодаря своим техническим характеристикам широко применяется как покрытие скатных кровель и для устройства перекрытий и ограждающих конструкций, его ближайшим аналогом можно назвать профнастил НС44 и профлист Н60.

Применение профнастила Н57-750

  • Покрытие скатной кровли с шагом обрешетки до 3 метров.
  • Неснимаемая опалубка или листовая арматура в сталебетонных перекрытиях.
  • Диафрагма жесткости в конструкции здания.
  • В каркасной металлоконструкции в качестве элемента жесткости.
  • Обшивка внешних и внутренних стен промышленных зданий.
  • Как основа в пироге плоской кровли с утеплителем и битумной гидроизоляцией.
  • Временные и постоянные заборы и ограждения на строительных площадках и в регионах с высокой снеговой загрузкой.

Чертеж профнастила Н57-750

Чертеж профнастила Н57-750

Толщина металла, из которого изготавливается профлист Н57-750, — от 0,6 до 0,9 мм, однако наиболее востребованы виды с параметрами 0,7 и 0,8 мм. Длина листа — от 0,5 до 12 в соответствии с потребностью заказчика. Стандартный вид профиля позволяет использовать его не только в промышленном, но и в гражданском строительстве. Этому также способствует широкая цветовая гамма покрытия стального оцинкованного профиля Н57-750. Мы предлагаем профиль с цинковым и полимерным покрытием стандартных цветов RAL.

Чаще всего профнастил Н57-750 заказывают в следующих цветах.

Цвета профлиста Н57-750

Тип профиля H57-750
Толщина материала, мм 0,50 0,55 0,6 0,65 0,70 0,80 0,90
Площадь сечения А, см² 5,50 6,05 6,60 7,15 7,70 8,80 9,90
Масса 1м, кг 4,80 5,20 5,60 6,10 6,50 7,40 8,20
Справочная величина на 1 м ширины.
Момент инерции, lx, см4
36,76 41,96 46,56 50,22 54,30 61,50 69,14
Справочная величина на 1 м ширины.
момент сопротивления, Wx1,см³
13,74 14,98 16,84 18,22 20,46 23,96 27,47
Справочная величина на 1 м ширины.
момент сопротивления, Wx2,см³
10,20 11,47 12,78 14,00 15,50 18,36 21,47
Масса 1 м², кг. 6,36 6,94 7,52 8,09 8,67 9,82 10,97
Ширина заготовки, мм 1100

Таблица предельных нагрузок и варианты укладки профнастила

Тип профиля Шаг опор, м Предельная нагрузка (кг/м²) при расчетной схеме
однопролетная схема
один пролет
двухпролетная схема
два пролета
трехпролетная схема
три пролета
H57-750-0,5мм 2 519 290* 342*
3 150 163 194
4 57 106* 107
H57-750-0,55мм 2 573 342* 401*
3 169 196* 232*
4 64 129* 122
H57-750-0,6мм 2 628 395* 461*
3 187 230* 270*
4 71 140* 136
H57-750-0,7мм 2 738 500* 580*
3 216 270* 350*
4 82 184 158
H57-750-0.8мм 2 853 606* 700*
3 245 371 430*
4 93 213 179
H57-750-0,9мм 2 966 710* 797*
3 276 429 511
4 105 241 202

* Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.

ООО ПО «Эталон» предлагает приобрести оцинкованный профнастил Н57-750 по приемлемой цене. Пришлите заявку на электронную почту или обратитесь к менеджеру по продажам.


Технические характеристики профнастила
Профнастил Полная ширина, мм Полезная ширина, мм Допустимая длина листа, м Толщина металла, мм Применение
Забор Фасад Кровля Перекрытия Сталебетонные перекрытия
С8-1150 1200 1150 0,5-8 0,4-0,7
С10-1150 1180 1150 0,5-8 0,4-0,7
С13-1150 1170 1150 0,5-8 0,4-0,7
МП18-1100 1150 1100 0,5-8 0,4-0,7
С18-1150 1190 1150 0,5-8 0,4-0,7
С20-1100 1150 1100 0,5-8 0,4-0,7
С21-1000 1051 1000 0,5-8 0,4-0,7
МП35-1035 1076 1035 0,5-12 0,4-0,7
НС35-1000 1060 1000 0,5-12 0,4-0,7
МП40-1000 1110 1000 0,5-12 0,4-0,7
НС44 1052/1000 1052 1000 0,5-12 0,6-1,0
С44-1000 1047 1000 0,5-12 0,6-1,0
СКН 50Z-600 640 600 1-12 0,6-1,0
Н57-750 801 750 1-12 0,6-1,0
Н57-900 960 900 0,5-12 0,6-1,0
Н60-845 902 845 0,5-12 0,6-1,0
Н75-750 800 750 0,5-12 0,6-1,0
Н80А 726 674 1-12 0,9-1,0
СКН 90Z-1000 1075 1000 1-12 0,6-1,0
Н114-600 646 600 0,5-12 0,6-1,0
Н114-750 807 750 0,5-12 0,6-1,0
СКН 153-900 965 900 1-12 0,8-1,5
СКН 157-800 865 800 1-12 0,8-1,5
СКН 127-1100 1162 1100 1-12 0,7-1,2
Н153-840 895 840 1-12 0,75-1,5
Н158-750 785 750 1-12 0,75-1,5
