Предлагаем заказать оцинкованный профнастил СКН 157-800 по выгодной цене за лист. Он соответствует повышенным противопожарным требованиям, защищен от агрессивного воздействия окружающей среды и благодаря высокой прочности идеально подходит для строительства высоконагруженных перекрытий.

Из всех представленных на нашем сайте вариантов профилей профнастил СКН 157-800 способен выдерживать самые большие нагрузки благодаря толстому оцинкованному металлу (до 1,5 мм) и гофру высотой 157 мм. Поэтому его активно используют и при устройстве перекрытий с большими пролетами без дополнительных опор.

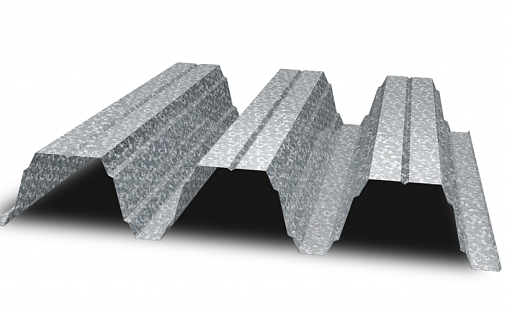

профнастил скн157За счет большой высоты трапециевидного гофра достигается высокая жесткость профиля. Выштамповки в форме ступеньки на боковой стороне препятствуют сминанию ребра жесткости и увеличивают допустимые нагрузки. Защита от воздействия атмосферы и агрессивных сред, а также декоративные качества обеспечиваются за счет цинкового и полимерного покрытия на основе полиэстера.

Применение профлиста СКН157-800

Направления использования этого профиля обусловлены его свойствами — относительно небольшим весом при высокой стойкости к механическим нагрузкам и защитой от коррозии. Чаще всего профиль применяется на следующих объектах:

  • кровля торговых и логистических центров с большими пролетами;
  • высоконагруженные перекрытия складских и торговых зданий;
  • в качестве ребер жесткости в металлоконструкциях различного назначения.

Мы реализуем профнастил и другие кровельные материалы по доступной цене. Для получения дополнительных скидок свяжитесь с менеджером по продажам. В случае необходимости наши специалисты помогут подготовить раскладку листа в соответствии с проектом.

Технические характеристики профилированного листа СКН157-800

Тип профиля СКH157x800
Толщина материала, мм 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5
Площадь сечения А, см² 12,8 14,4 16,0 17,6 19,2 20,8 22,4 24,0
Масса 1м, кг 10,7 12,0 13,2 14,5 15,7 17,00 18,20 19,50
Справочная величина на 1 м ширины при сжатых узких полках.
Момент инерции, lx, см4
571,0 652,3 723,0 792,3 862,1 931,6 1000,7 1069,5
Справочная величина на 1 м ширины при сжатых узких полках.
Момент сопротивления, WX1, см³
75,5 85,7 95,9 106,1 116,4 126,50 135,80 145,20
Справочная величина на 1 м ширины при сжатых узких полках.
Момент сопротивления, WX2, см³
60,0 69,6 79,8 90,4 101,4 111,80 120,10 128,40
Справочная величина на 1 м ширины при сжатых широких полках. Момент инерции, lx, см4 581,0 652,3 723,0 792,3 862,1 931,6 1000,7 1069,5
Справочная величина на 1 м ширины при сжатых широких полках.
Момент сопротивления, WX1, см³
63,7 76,1 85,3 94,5 103,4 111,80 120,10 128,40
Справочная величина на 1 м ширины при сжатых широких полках.
Момент инерции, lx, см4
72,3 80,2 92,5 105,3 117,1 126,50 135,80 145,20
Масса 1 м², кг. 13,38 15,00 16,50 18,13 19,63 21,25 22,75 24,38
Ширина заготовки, мм 1600

Таблица предельных нагрузок и варианты укладки профнастила СКН157-800

Тип профиля Шаг опор, м Предельная нагрузка (кг/м²) при расчетной схеме
однопролетная схема
один пролет
двухпролетная схема
два пролета
трехпролетная схема
три пролета
СКH157-800-0,8мм 4 675 344* 393*
6 196 222* 255*
СКH157-800-0,9мм 4 783 483* 552*
6 244 312* 358*
СКH157-800-1,0мм 4 897 632* 745*
6 270 398 482*
СКH157-800-1,1мм 4 1017 784* 978*
6 296 452 565*
СКH157-800-1,2мм 4 1140 1091 1253
6 322 507 620*
СКH157-800-1,3мм 4 1257 1258 1572
6 348 559 670*
СКH157-800-1,4мм 4 1351 1351 1688
6 374 600 717*
СКH157-800-1,5мм 4 1443 1445 1805
6 399 642 768
* Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.

Чертеж профнастила СКН157-800

черетеж профлиста СКН157-800
