Профнастил Н60-845 1,0 мм Оцинкованный
Выгода от
руб.
от 1 281.00 руб. за м.пог.
В наличии
Профнастил Н60-845 0,9 мм Оцинкованный
Выгода от
руб.
от 1 156.00 руб. за м.пог.
В наличии
Профнастил Н60-845 0,8 мм Оцинкованный
Выгода от
руб.
от 1 006.00 руб. за м.пог.
В наличии
Профнастил Н60-845 0,7 мм Оцинкованный
Выгода от
руб.
от 903.00 руб. за м.пог.
В наличии
Профнастил Н60-845 0,6 мм Оцинкованный
Выгода от
руб.
от 794.00 руб. за м.пог.
В наличии
Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RR 32
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ

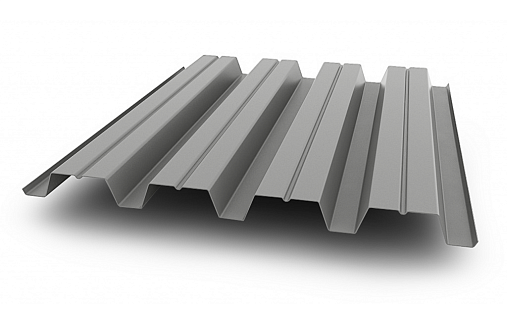

Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RAL 9006
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ
Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RAL 9005
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ

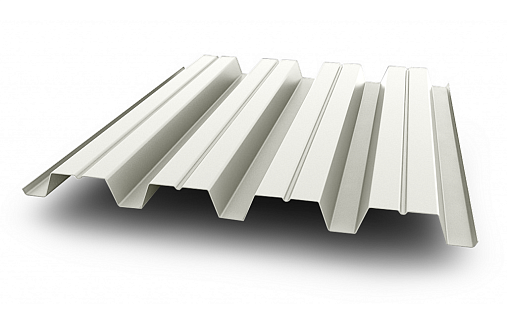

Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RAL 9003
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ
Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RAL 8017
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ

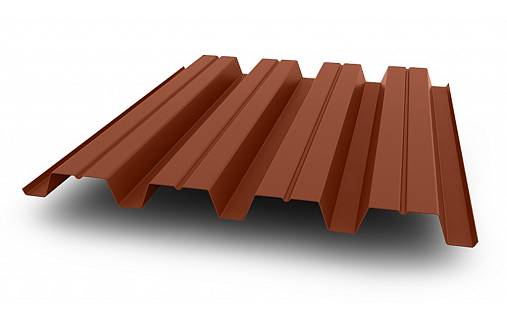

Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RAL 8004
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ
Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RAL 7024
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ

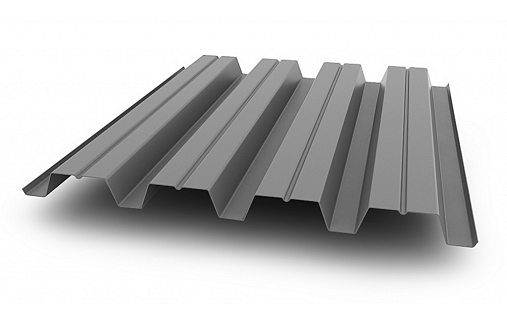

Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RAL 7016
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ
Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RAL 7004
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ
Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RAL 6005
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ
Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RAL 5005
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ

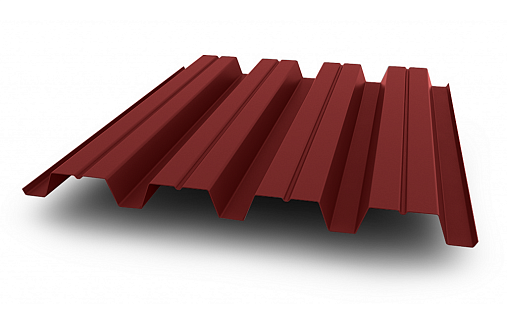

Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RAL 3011
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ
Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RAL 3009
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ
Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RAL 3005
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ

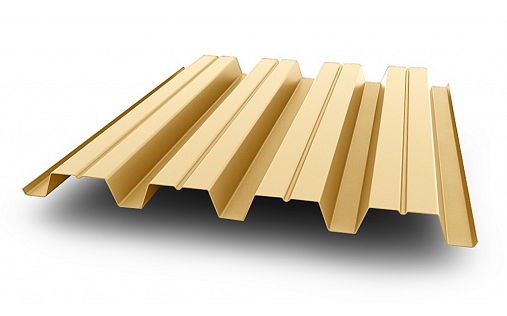

Профнастил Н60-845 (R) с покрытием Satin 0.5 мм RAL 1015
Выгода от
руб.
от 1 121.00 руб. за м.пог.
Под заказ
Профнастил Н60-845 (A,B) с покрытием VikingMP E 0.5 мм RR 32
Выгода от
руб.
от 1 463.00 руб. за м.пог.
В наличии
Профнастил Н60-845 (A,B) с покрытием VikingMP E 0.5 мм RAL 9005
Выгода от
руб.
от 1 463.00 руб. за м.пог.
В наличии
Профнастил Н60-845 (A,B) с покрытием VikingMP E 0.5 мм RAL 8019
Выгода от
руб.
от 1 463.00 руб. за м.пог.
В наличии
Профнастил Н60-845 (A,B) с покрытием VikingMP E 0.5 мм RAL 8017
Выгода от
руб.
от 1 463.00 руб. за м.пог.
В наличии
  • Описание
  • Характеристики
  • Цвета

Профнастил Н60-845 используется для сооружения ответственных несущих и кровельных конструкций. При этом профиль выполняется с высотой волны 60 миллиметров, полная ширина листов составляет 902 миллиметра, а полезная — 845 миллиметров. Изготавливается в соответствии с условиями ГОСТ 24045-94 из холоднокатанного проката с цинковым покрытием по ГОСТ Р 52246-2004 или заготовки с полимерным покрытием по ГОСТ Р 52146-2003. Высокая жесткость профнастила Н60 обусловлена высокой гофрой и толстым листом основы. Благодаря этому он может использоваться в перекрытиях и других узлах с высокими требованиями по нагрузкам.

Профнастил Н60Для производства профильных листов Н60 используются листы из стального проката, толщина которых может варьироваться от 0,7 до 1,0 мм. Они отличаются высокой прочностью, что позволяет применять их для устройства перекрытий и кровли, а также для комплексного строительства промышленных объектов.

Преимущества профнастила Н60-845

Профилированный лист марки Н60 обладает рядом неоспоримых преимуществ, к которым можно отнести:

  • Жесткость. Усиление конструкции обеспечивает гофра высотой 60 миллиметров, а также дополнительное ребро. Это делает профлист Н60-845 устойчивым даже к повышенному снеговому давлению, а также к интенсивным динамическим и статическим нагрузкам.
  • Экономичность. Увеличенная рабочая площадь листов профнастила Н60-845 делает цену на них максимально выгодной по сравнению с аналогичными материалами. При этом качество и эксплуатационные характеристики остаются неизменно высокими.
  • Долговечность. Большая толщина листа стали и высокое содержание цинка на квадратный метр обеспечивают профлисту Н60 продолжительный срок службы.

Область применения профнастила Н60-845

Профлист Н60-845 Благодаря своим свойствам, профнастил Н60-845 активно используется для сооружения:

  • кровли промышленных зданий и производственных объектов в кровельном пироге с мембраной и утеплителем;
  • несъемной опалубки;
  • ангаров и перекрытия складов;
  • быстровозводимых зданий;
  • высоких заборов;
  • несущих металлических конструкций.

Чертёж профнастила Н60-845

Чертёж Профнастил Н60-845 | Производственное объединение

Большой выбор цветов профнастила Н60-845 на складе позволяет оперативно выполнять заказы. Чтобы купить профиль Н60 с полимерным покрытием нестандартного цвета, пришлите вашу заявку на электронную почту. Заказы на индивидуальную покраску принимаются на объем от 5 тонн, а также на порошковую окраску профиля меньших объемов.

Технические характеристики профнастила Н60-845

Тип профиля Толщина материала, мм Площадь сечения листа, см² Масса 1 пог. метра, кг Справочная величина на 1м ширины Масса 1 м², кг Шрина заготовки, мм
Момент инерции Ix, см4 Момент сопротивления, Wx1, см3 Момент сопротивления, Wx2, см3
Н60-845 0,55 6,90 5,90 45,74 16,56 11,53 7,00 1250
0,60 7,50 6,40 51,19 18,45 12,85 7,58
0,65 8,125 6,90 56,43 20,12 14,11 8,17
0,70 8,80 7,40 62,22 22,38 15,59 8,76
0,80 10,00 8,40 70,77 26,51 18,47 9,94
0,90 11,25 9,30 79,24 30,82 21,48 11,01
1,00 12,5 10,3 87,02 35,08 22,91 12,19

Таблица предельных нагрузок и варианты укладки профнастила Н60-845

Тип профиля Шаг опор, м Предельная нагрузка (кг/м²) при расчетной схеме
однопролетная схема
один пролет
двухпролетная схема
два пролета
трехпролетная схема
три пролета
Н60-845-0,55мм 2,0 581 262* 328*
3,0 174* 151* 178*
4,0 66 99* 118*
Н60-845-0,6мм 2,0 637 302* 373*
3,0 194 177 208*
4,0 74 118 140*
Н60-845-0,7мм 2,0 742 388* 472*
3,0 235 234* 273*
4,0 89 160* 181*
Н60-845-0,8мм 2,0 855 460* 550*
3,0 278 282* 328*
4,0 106 199 206*
Н60-845-0,9мм 2,0 967 538* 637*
3,0 313 335* 387*
4,0 119 241 230
Н60-845-1,0мм 2,0 1084 615* 723*
3,0 346 387 447*
4,0 132 271 254

* - Для повышения несущей способности настила предлагается усилить надопорные участки вкладышами из отрезков профилей того же типа.

В зависимости от схемы ширина опор должна составлять для однопролетной укладки профлиста не меньше 40 мм для остальных способов – внутренних опор не менее 70 мм, а внешних не меньше 40 мм. Данные нагрузи на квадратный метр рассчитываются исходя из веса самого перекрытия, веса монтируемого оборудования и снеговых нагрузок в соответствии с регионом.

Графики нагрузок профнастила Н60 (Сторона А)

Однопролетная схема график нагрузок порфнастила Н60 А однопролетная схема
Двухпролетная схема график нагрузок порфнастила Н60 А двухпролетная схема
Трехпролетная схема график нагрузок порфнастила Н60 А трехпролетная схема
Четырехпролетная схема график нагрузок порфнастила Н60 А четырехпролетная схема

Графики нагрузок профнастила Н60 (сторона В)

Однопролетная схема график нагрузок порфнастила Н60 В однопролетная схема
Двухпролетная схема график нагрузок порфнастила Н60 В двухпролетная схема
Трехпролетная схема график нагрузок порфнастила Н60 В трехпролетная схема
Четырехпролетная схема график нагрузок порфнастила Н60 В четырехпролетная схема
