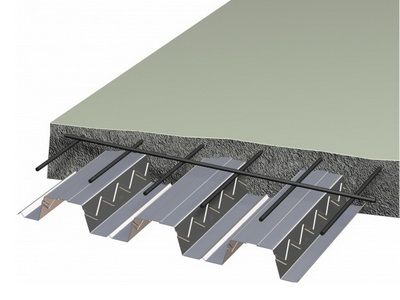

Новый тип профлиста СКН90Z-1000 специально разработан для использования в качестве несъемной опалубки. Ребра жесткости, особая гофра и выштамповка делают материал невероятно прочным. Он способен принимать на себя вес бетона и арматуры при заливке перекрытия, а оцинкованное покрытие гарантирует защиту от любых воздействий в течение 30 лет.

профнастил скн90

Характеристики профнастила СКН 90z

профнастил СКн 90Профнастил СКН90Z-1000 уже несколько лет успешно используется при строительстве ответственных объектов и успел зарекомендовать себя на российском рынке как экономичный и удобный материал для устройства сталебетонных перекрытий. Данный вид профиля спроектирован специально для изготовления композитной сталебетонной плиты и защищен патентами. Специально разработанная форма гофры с увеличенной площадью контакта с бетоном обеспечивает высокое хорошее сцепление с бетоном. Изготавливается в соответствии с СТО 57398459-18-2006 (СТП/ПП/18) от 28 марта 2006г из оцинкованного проката в рулоне.

  • высота профиля 92 мм;
  • полезная ширина профиля 1000 мм;
  • полная ширина профиля 1070 мм;
  • длина листа от 2000 до 12000 мм;
  • варианты покрытия - оцинкованный, порошковая окраска лицевой стороны;
  • форма профиля - симметричный.

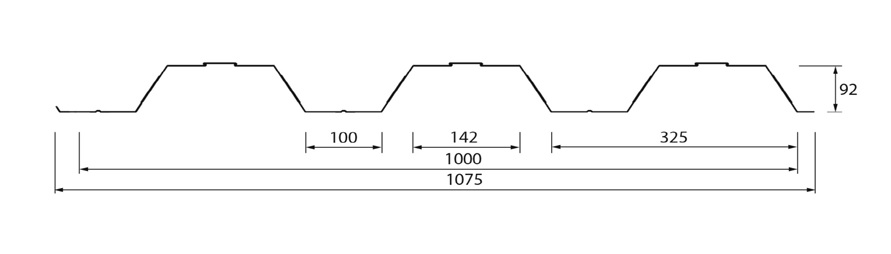

Чертеж профнастила СКН90Z-1000

профнастил СКН90

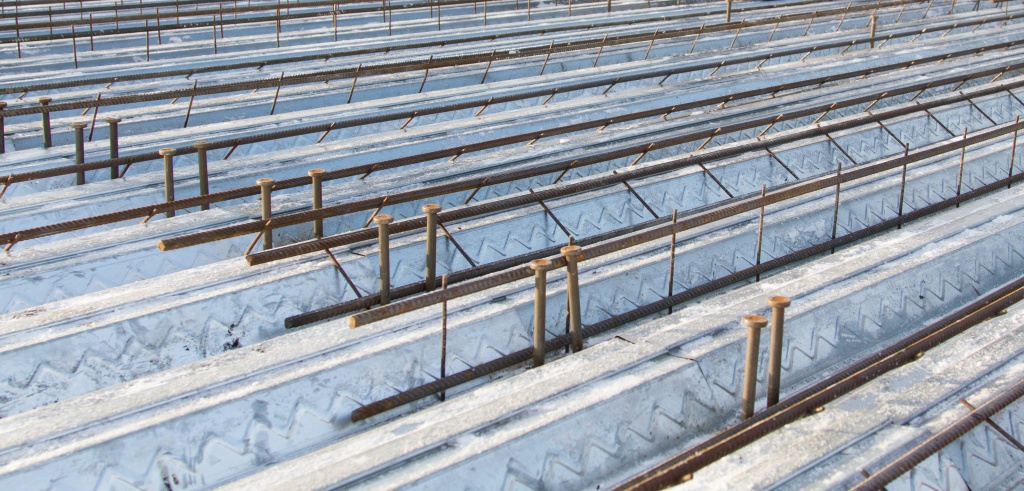

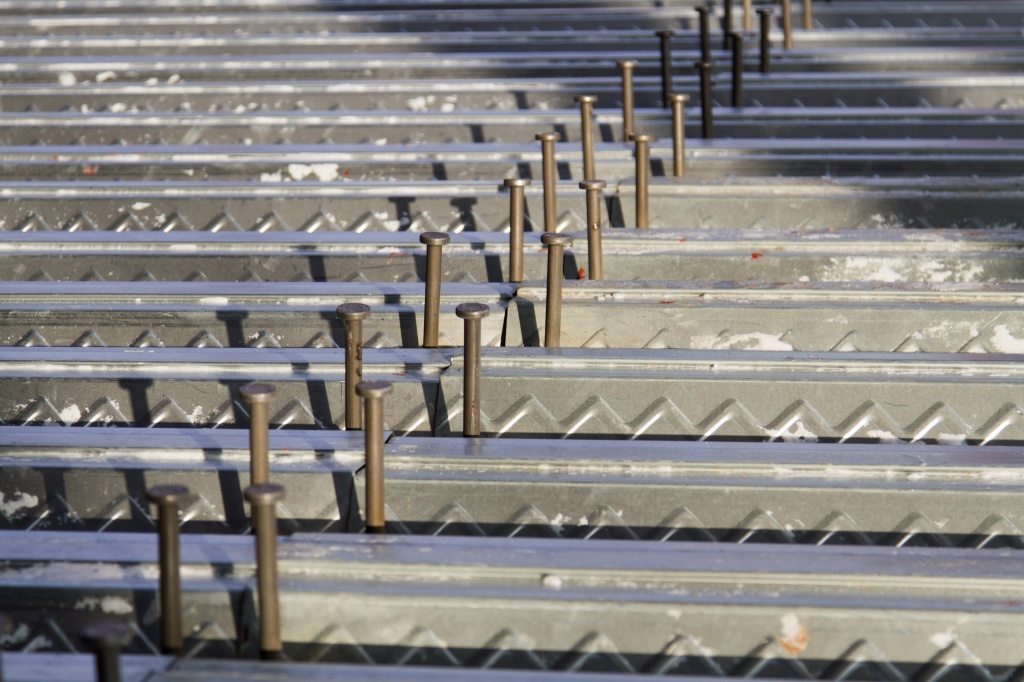

На стадии монтажа он играет роль опалубки, способной принимать вес бетона и арматуры. На стадии эксплуатации работает как листовая арматура. Зигзагообразная выштамповка, дополнительные ребра жесткости, специальная гофра с возможностью размещения подвесных элементов и коммуникаций — все это делает профлист СКН90Z-1000 лучшим материалом для строительства. Увеличенная толщина металла и высота гофры позволяют выполнять бетонирование неразрезного настила без дополнительных опор с пролетом до 5 метров. Оцинкование защищает от внешних воздействий 30 лет. В качестве альтернативы этому профилю рассмотрите профлист СКН 50Z-600, который имеет меньшую несущую нагрузку, но зато он дешевле.

профлист скн90

Преимущества профнастила СКН90Z-1000

В сравнении с другими видами профнастила, СКН 90 обладает меньшей универсальностью применения,но это компенсируется его преимуществами при использовании в сталебетонных конструкциях:

  • Сокращение сроков строительства.
  • Уменьшение веса перекрытия на 30-50% по сравнению с традиционными монолитными перекрытиями со стержневой арматурой и железобетонными перекрытиями традиционной конструкции.
  • Высокая степень огнестойкости.
  • Технологичность выполнения работ без привлечения тяжелой техники.
  • Удобный монтаж внутренних коммуникаций в гофрах перекрытий.

Пожарная безопасность железобетонной плиты с использованием этого материала подтверждена протоколом качественных испытаний. Прочностные характеристики этих перекрытий проверены следующими испытаниями:


профлист скн90Z

Технические характеристики профилированного листа СКН90Z-1000

Тип профиля СКН90Z-1000
Толщина металла, мм 0,55 0,60 0,65 0,70 0,80 0,90 1,00 1,20
Площадь сечения А, см² 7,70 8,40 9,10 9,80 11,20 12,60 14,00 16,80
Масса 1м, кг 6,62 7,17 7,72 8,27 9,37 10,47 11,57 13,77
Справочная величина на 1 м ширины.
Момент инерции, lx, см4
93,22 104,50 116,19 127,58 148,20 166,02 183,97 220,92
Справочная величина на 1 м ширины.
Момент сопротивления, WX1, см³
18,02 20,14 22,34 24,59 29,33 34,36 39,20 48,26
Справочная величина на 1 м ширины.
Момент сопротивления, WX2, см³
17,74 19,81 21,97 24,20 28,73 33,57 38,56 47,28
Масса 1 м², кг. 6,62 7,17 7,72 8,27 9,37 10,47 11,57 13,77
Ширина заготовки, мм 1400

Получить дополнительную информацию и купить оцинкованный профнастил СКН90Z-1000 по цене производителя можно, позвонив менеджерам по телефону 8 (495) 221-64-55.


Технические характеристики профнастила
Профнастил Полная ширина, мм Полезная ширина, мм Допустимая длина листа, м Толщина металла, мм Применение
Забор Фасад Кровля Перекрытия Сталебетонные перекрытия
С8-1150 1200 1150 0,5-8 0,4-0,7
С10-1150 1180 1150 0,5-8 0,4-0,7
С13-1150 1170 1150 0,5-8 0,4-0,7
МП18-1100 1150 1100 0,5-8 0,4-0,7
С18-1150 1190 1150 0,5-8 0,4-0,7
С20-1100 1150 1100 0,5-8 0,4-0,7
С21-1000 1051 1000 0,5-8 0,4-0,7
МП35-1035 1076 1035 0,5-12 0,4-0,7
НС35-1000 1060 1000 0,5-12 0,4-0,7
МП40-1000 1110 1000 0,5-12 0,4-0,7
НС44 1052/1000 1052 1000 0,5-12 0,6-1,0
С44-1000 1047 1000 0,5-12 0,6-1,0
СКН 50Z-600 640 600 1-12 0,6-1,0
Н57-750 801 750 1-12 0,6-1,0
Н57-900 960 900 0,5-12 0,6-1,0
Н60-845 902 845 0,5-12 0,6-1,0
Н75-750 800 750 0,5-12 0,6-1,0
Н80А 726 674 1-12 0,9-1,0
СКН 90Z-1000 1075 1000 1-12 0,6-1,0
Н114-600 646 600 0,5-12 0,6-1,0
Н114-750 807 750 0,5-12 0,6-1,0
СКН 153-900 965 900 1-12 0,8-1,5
СКН 157-800 865 800 1-12 0,8-1,5
СКН 127-1100 1162 1100 1-12 0,7-1,2
Н153-840 895 840 1-12 0,75-1,5
Н158-750 785 750 1-12 0,75-1,5
