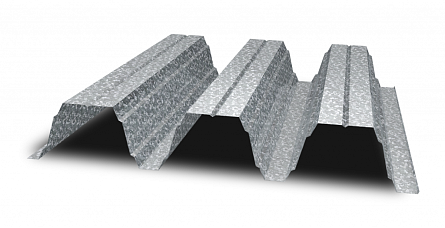

Профнастил Н158-750 0,75 мм Оцинкованный

Добавить в сравнение

Производственное объединение «Эталон» не только изготавливает и продает металлопрокат, но и выполняет строительные работы. Сотрудники предприятия имеют большой опыт кровельных работ, а также монтажа заборов из профнастила. Все строительные мероприятия выполняются в четком соответствии с действующими отраслевыми нормами и пожеланиями заказчиков. «Эталон» предлагает комплексный подход к решению вашей задачи. Если вы не располагаете точным проектом с указанием количества листового материала, сотрудники компании «Эталон» помогут вам. Они посетят объект, снимут замеры и подготовят документацию в соответствии с вашими пожеланиями. Вызов специалиста стоит 1500 рублей, однако эта сумма включается в счет оплаты заказа. Подробнее

Сумма: 702.00 руб.

HARD_SELECT

Длина листа (мм):
Количество (шт):
Тип покрытия:
Толщина (мм):
Цвет покрытия:
Количество м.пог.
0
Количество м.кв.
0
Масса (кг в м.пог.):
9.24
Цена за м.пог. / Цена за лист
0 / 0
Описание

Профнастил Н158 0,75 мм Оцинкованный

Профнастил с полезной шириной 750 мм, изготовлен из оцинкованной стальной заготовки шириной 1500 мм, толщиной 0,75 мм. Обладает наиболее высокой трапециевидной волной из всех представленных на российском рынке. Используется в промышленном и гражданском строительстве для устройства перекрытий, которые могут выдерживать значительную нагрузку, для усиления кровли и строительстве легких конструкций. Применяют в строительстве помещений с очень большим пролетом (от 6 м), больших складов, ангаров, логистических центров и т.д. В строительстве высоконагруженных конструкций способен значительно сэкономить за счет уменьшения расхода металлоконструкций.

Профиль СКН158-750
Толщина 0,75 мм
Покрытие оцинкованный
Общая ширина 785 мм
Полезная ширина 750 мм
Минимальная длина 1000 мм
Максимальная длина 12000 мм

Скачать технические характеристики Профнастил Н 158-750 по ссылке

Отзывы
У данного товара еще нет ни одного отзыва. Будьте первыми!
Технические характеристики

Характеристики профилированного листа Н158-750 (на основании ТУ 122-004-53982871-2014)

Тип профиля Н153-840
Толщина материала, мм 0,75 0,8 0,88 0,9 1,0 1,1 1,13 1,2 1,25 1,5
Площадь сечения А, см² 11,25 12,0 13,2 13,5 15,0 16,5 16,95 18 18,75 22,5
Масса 1м, кг 9,24 9,83 10,77 11,01 12,19 13,37 13,72 14,54 15,13 18.08
Момент инерции при сжатых узких полках*, lx, см4 449,1 482,9 537,4 551,2 620,6 689,8 710,7 759,6 792,9 949,9
Момент сопротивления при сжатых узких полках*, WX1, см³ 47,8 51,6 57,6 59,2 66,9 74,8 77,1 82,6 86,3 103,5
Момент сопротивления при сжатых узких полках*, WX2, см³ 70,1 75,1 83,0 85,0 95,0 105,0 108,0 115,0 119,8 143,5
Момент инерции при сжатых широких полках*, lx, см4 418,9 452,1 506,0 519,6 588,5 658,3 679,5 729,0 764,6 943,6
Момент сопротивления при сжатых широких полках*, WX1, см³ 48,8 52,3 58,0 59,5 66,7 73,9 76,1 81,2 84,9 103,1
Момент сопротивления при сжатых широких полках*, WX2, см³ 58,1 63,1 71,4 73,6 84,4 95,5 98,8 106,8 112,6 141,9
Масса 1 м², кг. 12,32 13,11 14,36 14,68 16,25 17,83 18,29 19,39 20,17 24,11
Ширина заготовки, мм 1500

*- Справочная величина на 1 м ширины
При вычислении массы плотность стали принята равной 7,85 г/см3, масса цинкового покрытия, нанесенного на 1 м2 с двух сторон листа принята равной 275 г/м2. Масса полимерного покрытия не учитывалась.
Марка проката S320GD по EN 10346 или марка проката 320 по ГОСТ Р 52246

Таблица предельных нагрузок и варианты укладки профнастила Н158-750

Тип профиля Шаг опор, м Предельная нагрузка (кг/м²) при расчетной схеме
однопролетная схема
один пролет
двухпролетная схема
два пролета
трехпролетная схема
три пролета
H158-750-0,75мм 3 790 569* 668*
4 592 381* 450*
5 445 275* 327*
6 309 209* 249*
7 227 165* -
8 174 133* -
9 137 110* -
H158-750-0,80мм 3 905 633* 744*
4 679 422* 499*
5 480 304* 362*
6 333 230* 275*
7 245 181* -
8 187 146* -
9 148 121* -
H158-750-0,88мм 3 1110 740* 872*
4 833 491* 582*
5 537 352* 419*
6 373 265* 318*
7 274 208* -
8 210 167* -
9 166 138* -
H158-750-0,90мм 3 1165 768* 906*
4 861 508* 604*
5 551 364* 434*
6 383 274* 329*
7 281 215* -
8 215 173* -
9 170 142* -
H158-750-1,00мм 3 1466 914* 1080*
4 973 600* 714*
5 623 427* 511*
6 433 321* 385*
7 318 250* -
8 243 201* -
9 192 165* -
H158-750-1,10мм 3 1812 1069* 1266*
4 1087 698* 832*
5 696 494* 592*
6 483 369* 445*
7 355 287* -
8 272 230* -
9 215 188* -
H158-750-1,13мм 3 1925 1117* 1324*
4 1122 728* 869*
5 718 515* 617*
6 499 384* 463*
7 366 298* -
8 280 238* -
9 222 195* -
Н158-750-1,20мм 3 2137 1233* 1464*
4 1202 800* 956*
5 769 564* 677*
6 534 420* 506*
7 392 325* -
8 300 259* -
9 237 212* -
H158-750-1,25мм 3 2233 1319* 1567*
4 1256 853* 1020*
5 804 599* 721*
6 558 445* 538*
7 410 334* -
8 314 275* -
9 248 224* -
H158-750-1,50мм 3 2675 1779* 2125*
4 1505 1133* 1362*
5 963 787* 952*
6 669 580* 704*
7 491 446* -
8 376 353* -
9 297 287 -

* - Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа

Чертеж профнастила Н158-750

чертеж профнастила н158
