Особенности профлиста с высоким профилем: как правильно выбирать для разных задач

Профилированный лист с высоким профилем обычно воспринимают как более жёсткий и несущий материал по сравнению с низкими стеновыми или универсальными марками. В целом это верное направление мысли: чем выше гофра, тем больше пространственная жёсткость сечения и тем шире возможности применения профлиста в покрытиях, перекрытиях и конструктивных настилах. Но на практике высота профиля — только один из параметров, причём далеко не единственный.

Почему высокий профиль выбирают не только по высоте гофры

Один и тот же профнастил может быть рациональным решением на одном объекте и избыточным или недостаточным на другом. На выбор влияют расчётная схема, шаг опор, толщина стали, марка и геометрия профиля, тип покрытия, условия эксплуатации, способ крепления, длина листа, требования к монтажу и допустимым прогибам. Для кровельного настила важны одни параметры, для несъёмной опалубки — другие, для беспрогонной системы — третьи.

Особенно важно учитывать, что профлист работает не сам по себе, а в составе конкретного узла или системы. В кровле он взаимодействует с прогонами, утеплителем, пароизоляцией, крепежом и водоизоляционным слоем. В перекрытии — с бетоном, арматурой, временными монтажными нагрузками и расчётной схемой пролётов. В конструктивном настиле — с несущим каркасом здания и системой связей. Поэтому инженерный выбор начинается не с марки, а с вопроса: какую задачу должен выполнять настил в конкретной конструкции?

ГОСТы и своды правил задают общие требования к профилированным листам, нагрузкам, материалам и расчётным подходам, но не заменяют проектного подбора. В проектной документации должны быть определены расчётные нагрузки, пролёты, схема опирания, марка профиля, толщина стали, защитное покрытие, тип крепежа и требования к монтажу. Без этих данных даже высокая гофра не гарантирует надёжную работу конструкции.

Поэтому в профессиональной практике высокий профиль рассматривают не как универсальное усиление, а как инструмент для решения конкретной инженерной задачи. Его преимущество раскрывается тогда, когда геометрия профиля, толщина металла, схема опирания и условия эксплуатации согласованы между собой. Именно такой подход позволяет получить не просто «жёсткий профлист», а экономичное, технологичное и расчётно-обоснованное решение для объекта.

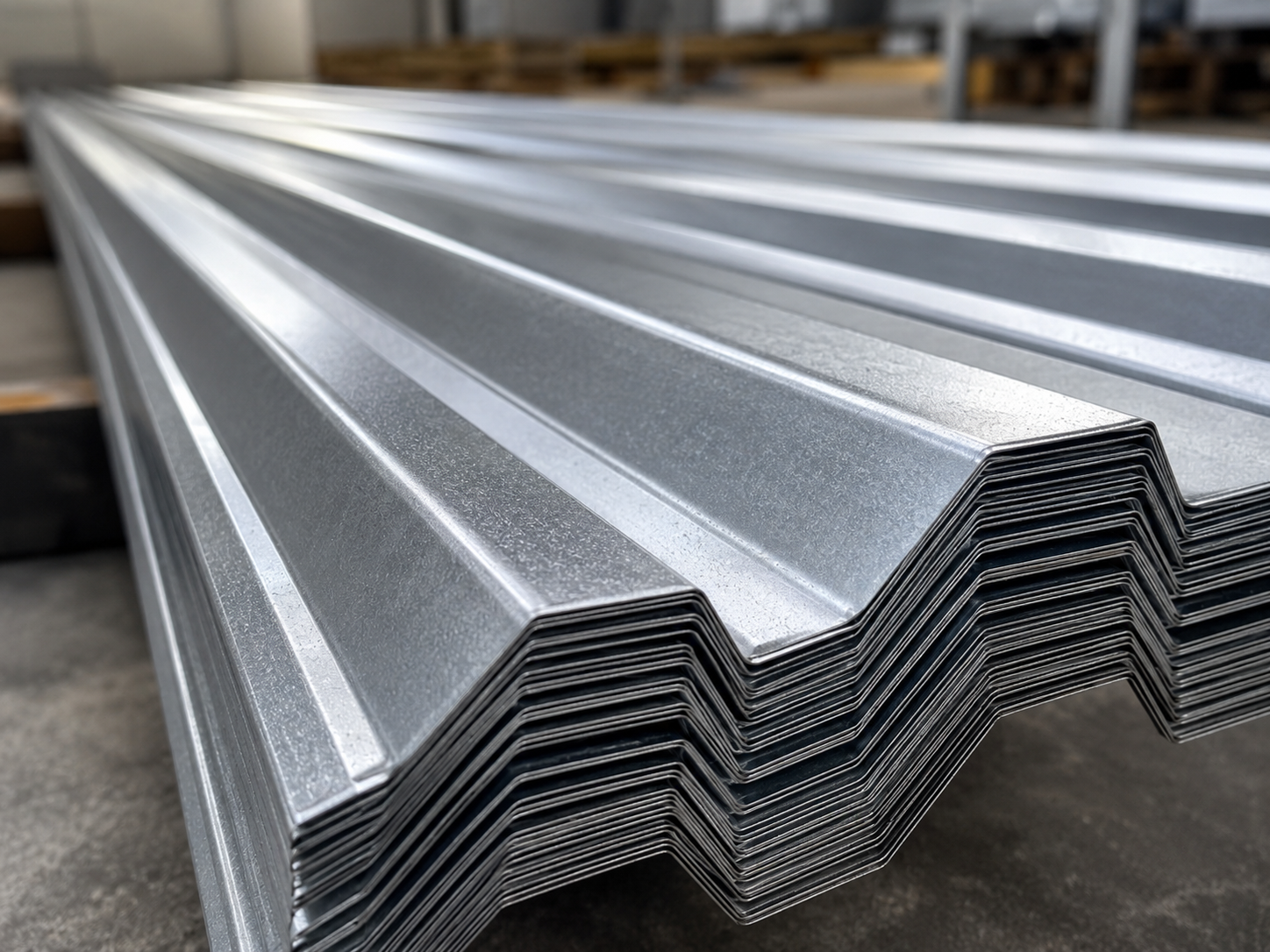

Что считать профлистом с высоким профилем

Профилированный лист принято оценивать не только по толщине металла, но и по геометрии сечения. Высота гофры напрямую влияет на жёсткость профиля, его способность работать на изгиб и воспринимать нагрузки между опорами. Поэтому для кровельных и конструктивных задач чаще рассматривают не низкие стеновые профили, а марки с развитой трапециевидной формой гофры.

К высокому профилю будем относить профнастил с высотой гофры от 57 миллиметров. Практической нижней границей принимаем марку Н57-750: она уже выходит за пределы типовых решений для ограждений и лёгких кровель и может рассматриваться как несущий настил при соответствующем расчёте. Далее по мере увеличения высоты гофры расширяются возможности применения: увеличиваются допустимые пролёты, появляется больше вариантов для промышленных покрытий, несъёмной опалубки, конструктивных настилов и систем с повышенными нагрузками.

При этом сама высота профиля не говорит о полной несущей способности. Два профнастила с одинаковой высотой гофры, но разной толщиной стали, рабочей шириной, формой полок и рёбер, характеристиками металла и схемой опирания будут работать по-разному. Поэтому марка профиля — это только первый ориентир. Окончательный выбор должен подтверждаться расчётом по нагрузкам, пролётам, прогибам и условиям эксплуатации.

В маркировке профлиста обычно отражаются назначение, высота гофры и рабочая ширина листа. Например, в обозначении Н57-750 число 57 указывает на высоту профиля, а 750 — на рабочую ширину. Буква «Н» традиционно относится к несущим профилям, которые применяются в кровельных настилах, покрытиях и других конструкциях, где требуется повышенная жёсткость. Однако даже внутри несущей группы профили отличаются по области рационального применения: один профиль удобен для реконструкции и умеренных пролётов, другой — для крупных промышленных покрытий, третий — для специализированных систем перекрытий.

Основные группы высокого профнастила по высоте и применению

Ниже приведена условная классификация высокого профиля. Она не заменяет расчёт и не должна использоваться как готовая таблица подбора, но помогает понять, какие задачи обычно решают профили разных высот.

Важно не смешивать понятия «высокий профиль» и «подходящий профиль». Высокая гофра даёт потенциальное преимущество, но оно реализуется только при правильной толщине металла, корректной схеме опирания и расчётном подтверждении. Поэтому выбор начинается с понимания группы профиля, но заканчивается инженерной проверкой конкретной марки в конкретной конструкции.

Нормативная база и проектные документы

Выбор материала с высоким профилем должен основываться не только на данных производителя, но и на требованиях нормативных документов, расчётных нагрузках и проектных решениях.

При проектировании и подборе высокопрофильного профлиста необходимо учитывать следующие нормативные документы:

• ГОСТ 24045-2016 — основной стандарт для стальных листовых гнутых профилей с трапециевидными гофрами
• СП 20.13330.2016 «Нагрузки и воздействия» — определяет порядок расчёта снеговых, ветровых, постоянных и временных нагрузок, а также их сочетаний
• СП 16.13330.2017 «Стальные конструкции» — применяется в случаях, когда профнастил является частью несущей стальной системы
• СП 17.13330.2017 «Кровли» — устанавливает требования к кровельным системам
• СП 63.13330.2018 «Бетонные и железобетонные конструкции» — применяется при использовании профлиста в качестве несъёмной опалубки или элемента сталежелезобетонного перекрытия
• Профильные нормативные документы для сталежелезобетонных конструкций — используются при проектировании перекрытий, где материал участвует в совместной работе с бетоном и арматурой.

Не менее важна и проектная документация. В проекте должны быть указаны марка профлиста, толщина металла, расчётная схема работы настила, шаг опор, направление укладки и длина листов, тип и количество крепёжных элементов, требования к нахлёстам, вид защитного покрытия, а также условия эксплуатации конструкции.

Без этих данных даже замена профиля на аналогичный по высоте может привести к изменению расчётной работы конструкции.

Нормативная база определяет порядок инженерного выбора профнастила. Каждый документ отвечает за отдельный аспект проектирования. Проектная документация объединяет эти требования применительно к конкретному объекту и обеспечивает корректный подбор профнастила для заданных условий эксплуатации.

Какие параметры реально влияют на несущую способность профлиста

Высота гофры действительно играет важную роль, но, если оценивать только высоту, можно ошибиться в подборе, особенно на промышленных объектах, где настил воспринимает значительные снеговые, ветровые, монтажные или эксплуатационные нагрузки.

Для проектировщика важно рассматривать профнастил как расчётный элемент. Один и тот же профиль может показать разные результаты при однопролётной и многопролётной схеме, при разном шаге прогонов или при изменении толщины металла. Поэтому корректный выбор высокого профиля начинается с анализа факторов, которые реально влияют на работу настила.

Высота гофры

Чем выше профиль, тем больше жёсткость сечения и тем лучше лист сопротивляется изгибу при работе между опорами. Поэтому профили Н57, Н75, Н114 и более высокие марки применяются там, где обычные низкие профили уже не обеспечивают требуемую несущую способность или допустимый прогиб.

Однако высота гофры не должна восприниматься как универсальный показатель прочности. Профиль большей высоты может быть нерациональным при небольшом шаге опор или умеренной нагрузке. В таких случаях конструкция получит запас, который не будет использоваться, а стоимость и масса настила увеличатся. С другой стороны, при большом пролёте даже высокий профиль может оказаться недостаточным, если толщина стали мала или расчётная схема неблагоприятна.

Толщина стали

Толщина напрямую влияет на несущую способность, жёсткость и устойчивость элементов профиля. При одинаковой высоте гофры профиль толщиной 0.9 миллиметров и профиль толщиной 1.2 мм будут иметь разные расчётные характеристики. Увеличение толщины повышает способность настила воспринимать нагрузку, но одновременно увеличивает массу, стоимость, требования к транспортировке и монтажу.

На практике нельзя выбирать толщину стали «с запасом» без расчёта. Избыточная толщина может привести к неоправданному расходу металла, а недостаточная — к повышенным прогибам, потере устойчивости отдельных элементов профиля или проблемам на стадии монтажа. Поэтому толщина должна назначаться исходя из расчётных нагрузок, пролётов и требований проекта.

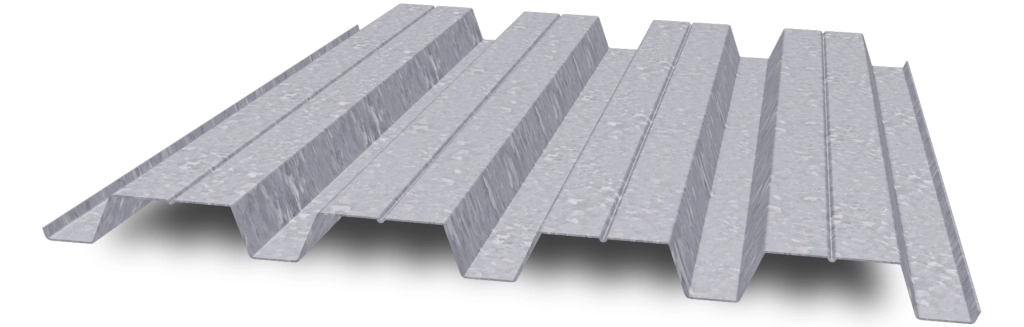

Геометрия профиля

Даже при одинаковой высоте гофры разные профили могут работать по-разному. На несущую способность влияет не только высота, но и форма полок, ширина гофров, наличие дополнительных рёбер жёсткости, радиусы изгиба, рабочая ширина и распределение металла в сечении. Именно геометрия определяет такие характеристики, как момент инерции и момент сопротивления, которые используются при расчёте настила.

Поэтому некорректно заменять один профиль другим только потому, что у них близкая высота. Например, два профиля высотой около 75 миллиметров могут иметь разную рабочую ширину, разную форму гофры и разные расчётные характеристики. Такая замена допустима только после проверки сечения, нагрузок, прогибов и схемы крепления.

Рабочая ширина и масса профиля

Рабочая ширина влияет на фактический расход материала, количество листов на площадь покрытия и схему раскладки. Чем меньше рабочая ширина, тем больше листов потребуется для перекрытия одной и той же площади, но при этом конкретный профиль может иметь более выгодные расчётные характеристики. Поэтому сравнение профилей только по цене за квадратный метр не всегда корректно.

Масса профлиста также имеет значение. Для реконструкции, облегчённых покрытий или объектов с ограничениями по нагрузке на несущий каркас лишний вес может быть критичным. В новых промышленных зданиях, наоборот, более массивный профиль может быть оправдан, если он позволяет увеличить шаг опор, отказаться от части второстепенных элементов или повысить жёсткость системы.

Шаг опор и пролёт

Шаг опор — один из главных факторов при выборе высокого профиля. Чем больше расстояние между прогонами, балками или другими несущими элементами, тем выше требования к жёсткости и несущей способности профнастила. При малом шаге опор можно применять менее высокий или менее толстый профиль, а при увеличенных пролётах часто требуются профили Н75, Н114, СКН и другие высокие марки.

Важно учитывать не только максимальную нагрузку, но и прогиб. В ряде случаев профиль может выдерживать расчётную нагрузку по прочности, но не проходить по предельному прогибу. Для кровельных систем это особенно важно, поскольку избыточные прогибы могут повлиять на работу кровельного пирога, водоотвод, герметичность узлов и внешний вид покрытия.

Профнастил марок СКН

Промышленный профлист с различными высотой волны и толщиной

В каталог →

Расчётная схема

Профлист может работать по однопролётной, двухпролётной или многопролётной схеме. При одинаковом профиле, толщине и нагрузке расчётные результаты будут отличаться. Многопролётная схема часто позволяет эффективнее использовать несущую способность настила, но требует правильной раскладки листов, достаточной длины, корректного опирания и соблюдения монтажной технологии.

Если профиль подбирался под одну схему, а на объекте его уложили иначе, расчётная работа конструкции меняется. Поэтому в проекте должны быть зафиксированы направление укладки, схема опирания, длина листов, расположение стыков и требования к креплению. Это особенно важно для высоких профилей, которые часто применяются не как простой кровельный материал, а как конструктивный настил.

Крепление к несущим элементам

Даже правильно подобранный профиль не будет работать надёжно без корректного крепления. Крепёж передаёт нагрузки от настила на несущую систему, обеспечивает совместную работу листов с прогонами или балками, влияет на устойчивость профиля и поведение покрытия под ветровой нагрузкой.

При выборе крепежа учитывают тип основания, толщину металла, высоту профиля, ветровые нагрузки, расположение креплений, шаг установки и требования производителя. Ошибки в креплении могут привести к ослаблению узлов, локальным деформациям, нарушению герметичности или снижению расчётной надёжности настила.

Допустимые прогибы и эксплуатационные требования

Для высокого профиля важно проверять не только предельную несущую способность, но и эксплуатационную пригодность. Конструкция должна не просто выдерживать нагрузку, но и сохранять допустимые деформации. Особенно это важно для кровель с утеплителем, мембранными или рулонными покрытиями, инженерным оборудованием, проходами обслуживания и повышенными требованиями к водоотводу.

Прогибы зависят от нагрузки, пролёта, жёсткости профиля, толщины стали и расчётной схемы. На практике именно прогиб часто становится ограничивающим фактором при подборе настила. Поэтому профиль, который проходит по прочности, всё равно может быть неприемлемым для конкретной конструкции.

Основные факторы, влияющие на работу высокого профиля

При выборе профнастила удобно разделять параметры на геометрические, расчётные и эксплуатационные. Такой подход помогает не сводить подбор к сравнению высоты гофры и позволяет заранее увидеть, какие данные необходимо проверить до заказа материала.

Несущая способность высокого профлиста формируется не одним параметром, а сочетанием нескольких условий. Поэтому сравнивать профили только по высоте гофры или толщине стали недостаточно.

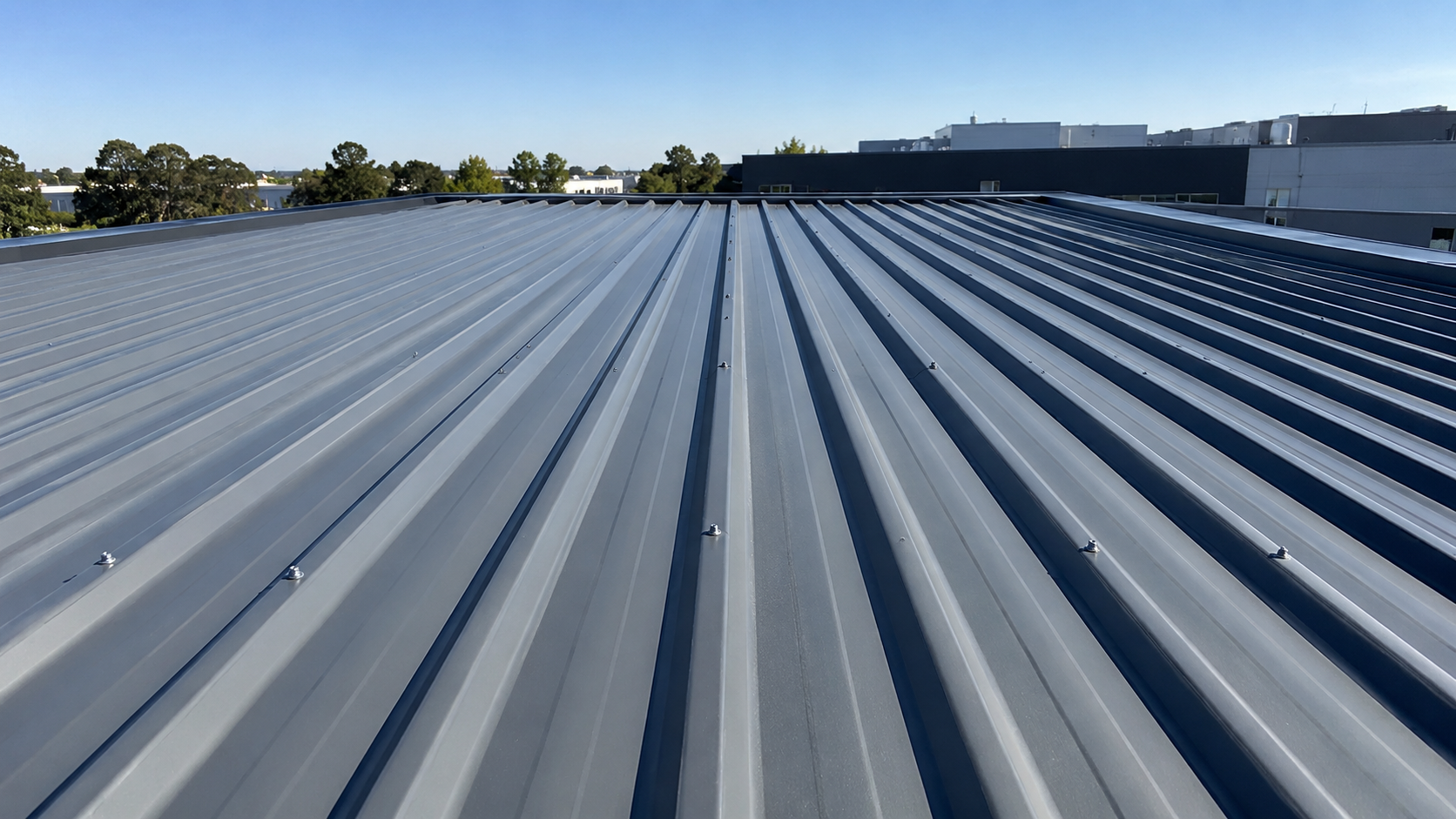

Выбор высокого профиля для кровли промышленных и коммерческих зданий

В кровельных системах высокий профлист применяют из-за необходимости обеспечить жёсткое и надёжное основание под расчётные нагрузки. Для промышленных, складских, логистических, торговых и производственных зданий это особенно важно: площадь покрытия большая, пролёты между опорами могут быть значительными, а эксплуатационные условия часто сложнее, чем в малоэтажном строительстве.

Высокий профиль в кровле работает как несущий настил. Он воспринимает собственный вес кровельной системы, нагрузку от утеплителя, пароизоляции, гидроизоляции, снеговые и ветровые воздействия, а также временные нагрузки от монтажа и обслуживания.

Скатная кровля и кровля с малым уклоном

Для скатных кровель с умеренными пролётами могут применяться профили уровня Н57 и Н60, если они проходят расчёт по нагрузкам и прогибам. Такие профили позволяют получить более жёсткое основание по сравнению с низкими марками и могут быть рациональны при реконструкции, строительстве производственных корпусов, складов, навесов и технических зданий.

При малых уклонах требования к жёсткости и геометрической стабильности настила возрастают. Избыточные прогибы могут влиять на водоотвод, работу гидроизоляционного слоя и долговечность кровельной системы. Поэтому для кровель с малым уклоном выбор профиля должен особенно внимательно проверяться по прогибам, а не только по предельной несущей способности.

Утеплённые покрытия

В утеплённых кровельных системах профнастил является основанием для многослойного кровельного пирога. На него передаются нагрузки от пароизоляции, теплоизоляции, гидроизоляции, механического крепления, снегового покрова и людей, выполняющих монтаж или обслуживание кровли.

Для таких систем важно, чтобы настил сохранял устойчивость и допустимые деформации в течение всего срока эксплуатации. Если профиль подобран недостаточно жёстким, возможны локальные прогибы, нарушение плоскостности основания, повышенные напряжения в слоях кровли и проблемы с водоотводом. Поэтому в утеплённых покрытиях часто применяют профили Н75 и выше.

Кровли с повышенными снеговыми и ветровыми нагрузками

В регионах с высокой снеговой нагрузкой или на зданиях с большой площадью покрытия выбор высокого профиля становится одним из ключевых решений. Здесь недостаточно ориентироваться на типовую марку: необходимо учитывать снеговой район, форму кровли, возможное образование снеговых мешков, перепады высот, парапеты, фонари, инженерное оборудование и участки с локальным накоплением снега.

Ветровая нагрузка также влияет на подбор профлиста и крепежа. На краевых и угловых зонах здания усилия от ветрового отсоса могут быть выше, чем в центральной части покрытия. Поэтому проект должен определять не только марку настила, но и схему крепления, шаг крепежа и требования к узлам примыкания.

Покрытия с увеличенным шагом прогонов

Чем больше расстояние между прогонами, тем выше требования к материалу. При увеличенном шаге опор профили Н57 или Н60 могут оказаться недостаточными, и тогда рассматривают более высокие марки: Н75, Н80А, Н114 или специализированные высокие профили. При этом выбор должен подтверждаться расчётом по двум основным критериям: прочности и прогибу.

Иногда более высокий профиль позволяет увеличить шаг прогонов или снизить количество второстепенных элементов покрытия. Это может быть экономически оправдано, но только при комплексном сравнении: нужно учитывать стоимость самого профлиста, металлоёмкость несущей системы, трудозатраты на монтаж, логистику, крепёж и сроки выполнения работ.

Главный принцип выбора прост: профнастил для кровли должен подбираться как элемент несущей системы покрытия. Если рассматривать его только как верхний или нижний слой кровельного пирога, легко недооценить влияние пролётов, крепления, ветрового отсоса и монтажных нагрузок.

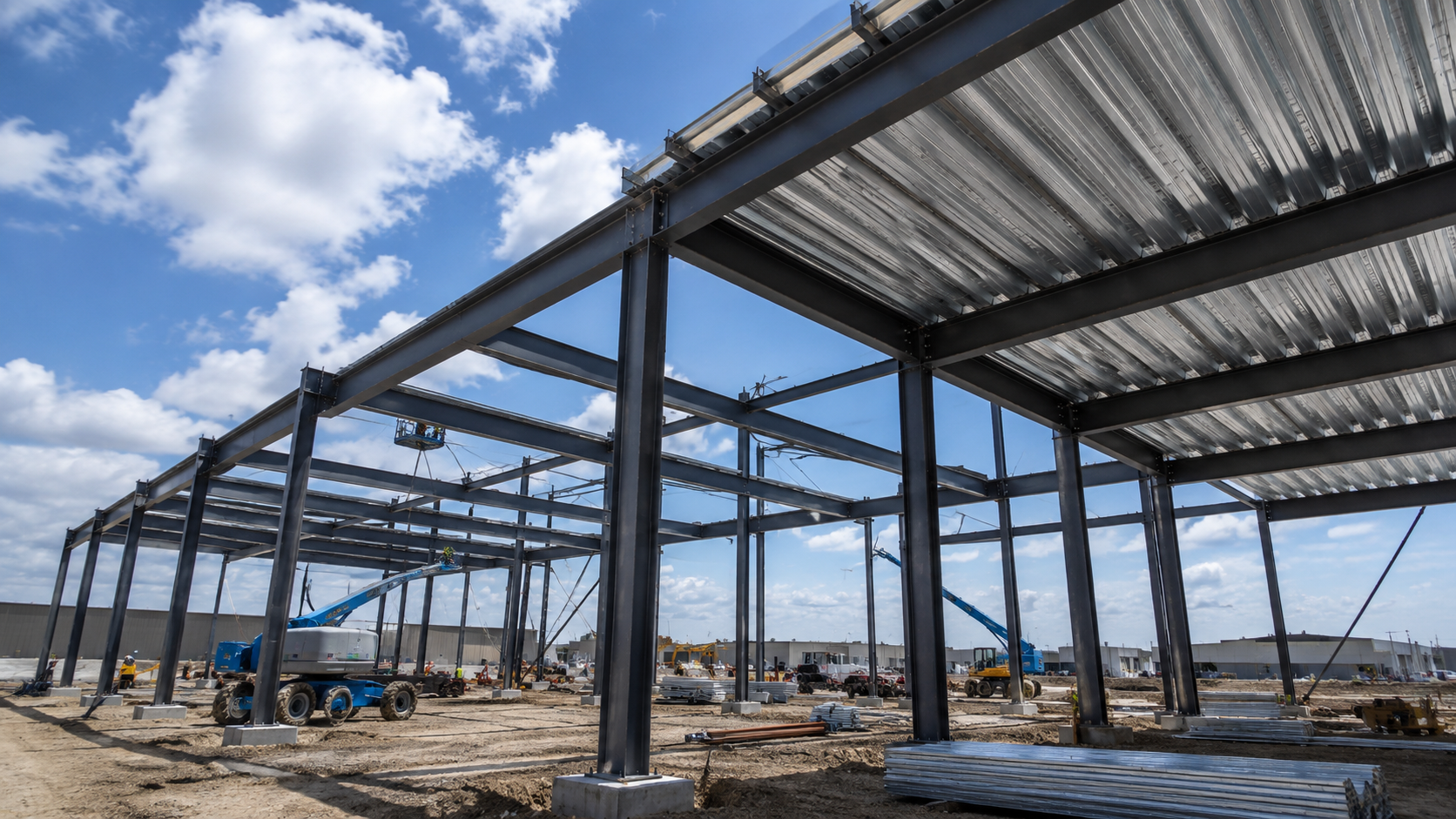

Высокий профлист в прогонных и беспрогонных системах

Один из ключевых вопросов при выборе высокого профнастила — в какой системе покрытия он будет работать: прогонной или беспрогонной. От этого зависит не только марка профиля, но и его толщина, длина листов, схема опирания, крепление, логистика и порядок монтажа.

Важно понимать, что высокая гофра сама по себе не делает систему беспрогонной. Для отказа от прогонов нужен расчёт всей конструктивной схемы: пролётов, нагрузок, опирания, крепления, устойчивости настила, монтажной стадии и пространственной работы покрытия. Если эти условия не подтверждены проектом, применение более высокого профиля не является достаточным основанием для изменения схемы каркаса.

Прогонная система

В такой схеме нагрузка от профлиста передаётся на прогоны, а затем — на основные несущие конструкции здания. Это позволяет гибко подбирать шаг опор, адаптироваться к геометрии объекта и использовать разные марки профиля в зависимости от пролёта и нагрузки.

Для прогонной схемы важно правильно назначить шаг прогонов. Чем он меньше, тем ниже требования к несущей способности профнастила. При увеличении шага возрастает изгибающий момент и прогиб настила, поэтому требуется более высокий профиль, большая толщина стали или изменение расчётной схемы.

Отдельное значение имеет направление укладки. Материал должен работать между опорами, поэтому гофры ориентируют перпендикулярно прогонам. Для высоких профилей это особенно критично, поскольку они часто применяются именно из-за способности перекрывать заданный пролёт между опорами.

Беспрогонная система

Беспрогонная система применяется там, где требуется сократить количество второстепенных элементов покрытия, ускорить монтаж или получить более рациональную схему для больших площадей. В этом случае высокий профлист опирается непосредственно на основные несущие конструкции. Такая схема может быть эффективна для логистических комплексов, производственных зданий, складов и объектов с регулярной сеткой колонн и ферм.

Главное преимущество беспрогонной системы — снижение количества элементов каркаса. Меньше прогонов означает меньше операций по изготовлению, доставке, подъёму, выверке и креплению. Это может сократить сроки монтажа и уменьшить трудоёмкость работ.

Расчётная схема и длина листов

При выборе высокого профнастила важно учитывать, в какой схеме будет работать настил. Многопролётная схема может быть более эффективной с точки зрения распределения усилий и прогибов, но она требует соответствующей длины листов и правильной раскладки по опорам. Если фактическая укладка отличается от проектной, расчётная работа настила меняется.

В прогонной системе стыки и нахлёсты должны быть увязаны с расположением прогонов. В беспрогонной системе требования к длине листов и опиранию становятся ещё более значимыми, поскольку настил работает на больших пролётах.

Крепёж и пространственная работа покрытия

В обеих системах крепёж является частью конструктивного решения. Он не просто удерживает лист на месте, а обеспечивает передачу нагрузок, сопротивление ветровому отсосу и устойчивость настила. Для высоких профилей особенно важно соблюдать проектный шаг крепления, тип крепежа, расположение креплений по опорам и требования к соединению листов между собой.

В отдельных случаях профилированный настил может участвовать в пространственной работе покрытия, например работать как элемент диафрагмы жёсткости. Но такое решение допустимо только при расчётном обосновании и корректной схеме крепления.

Прогонная и беспрогонная схема: что меняется при выборе профлиста

Сравнение прогонной и беспрогонной системы помогает понять, почему один и тот же профиль нельзя автоматически применять в разных конструктивных схемах. Ниже приведены основные различия, которые нужно учитывать при подборе высокого профнастила.

Выбор между прогонной и беспрогонной системой влияет на всю конструкцию покрытия. Прогонная схема даёт больше гибкости и позволяет точнее управлять шагом опор. Беспрогонная может снизить количество элементов каркаса и ускорить монтаж, но требует более жёсткого профиля, тщательного расчёта и внимательного отношения к креплению и монтажу. Поэтому высокий профлист нельзя рассматривать отдельно от системы покрытия.

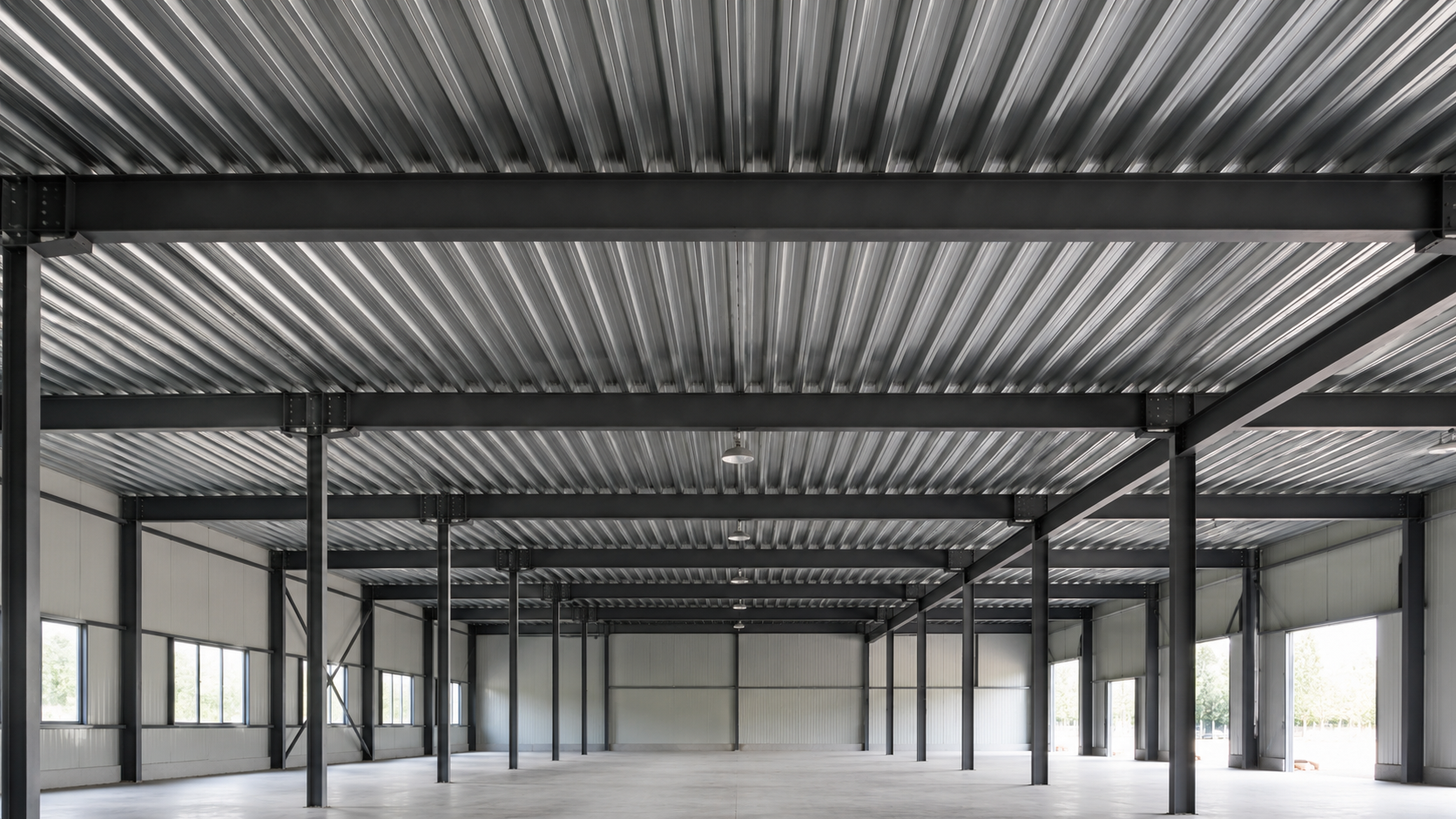

Профлист с высоким профилем как несъёмная опалубка и элемент перекрытия

Отдельная область применения высокого профиля — устройство перекрытий по профилированному настилу. В таких решениях профлист может использоваться как несъёмная опалубка под монолитный бетон, а в специальных системах — участвовать в совместной работе сталежелезобетонного перекрытия. Это более сложная задача, чем применение профнастила в кровле, потому что настил работает в разных стадиях и воспринимает другие виды нагрузок.

На стадии монтажа материал должен выдерживать собственный вес, вес арматуры, бетонной смеси, людей, оборудования и временных монтажных нагрузок. До набора бетоном прочности именно профилированный лист фактически является рабочим основанием. Поэтому при выборе профиля для перекрытия особенно важны пролёт, толщина стали, расчётная схема, возможность временного подпирания и допустимые прогибы на стадии бетонирования.

После твердения бетона работа конструкции меняется. Если профлист используется только как несъёмная опалубка, основную несущую функцию в эксплуатационной стадии выполняет железобетонная плита. Если же проект предусматривает совместную работу профилированного настила и бетона, профиль должен иметь геометрию, обеспечивающую механическое сцепление с бетоном: выштамповки, рифы или специальные элементы зацепления. В этом случае профнастил становится не просто формой для бетонирования, а частью расчётной конструкции.

Чем перекрытие отличается от кровельного настила

Главное отличие перекрытия от кровельного настила — в характере нагрузок и стадийности работы. Поэтому профиль, который подходит для кровли, не всегда можно автоматически применять для перекрытия. Даже если высота гофры и толщина металла выглядят достаточными, необходимо проверить работу настила на стадии бетонирования, условия опирания, схему армирования, возможность совместной работы с бетоном и требования проекта.

Особенно опасна замена специализированного профиля обычным несущим настилом без расчёта: внешне материалы могут быть похожи, но их работа в конструкции будет различаться.

Роль высоты профиля и геометрии

Высокий профиль удобен для перекрытий потому, что развитая геометрия гофры повышает жёсткость настила и позволяет перекрывать большие пролёты по сравнению с низкими профилями. Однако, как и в кровельных системах, высота гофры не является единственным критерием.

Для перекрытий особое значение имеет форма гофры. Если профиль должен участвовать в совместной работе с бетоном, его геометрия должна обеспечивать передачу усилий между сталью и бетоном.

Монтажная стадия

Этот этап часто является одним из наиболее ответственных. До набора бетоном прочности профлист воспринимает нагрузку от свежей бетонной смеси, арматуры, рабочих и оборудования. При больших пролётах или недостаточной жёсткости настила могут потребоваться временные подпорки.

Ошибки на этой стадии могут привести к чрезмерным прогибам, нарушению геометрии перекрытия, перерасходу бетона или локальным деформациям настила. Поэтому для перекрытий необходимо заранее определять порядок укладки листов, опирание, крепление, временное подпирание, допустимые монтажные нагрузки и последовательность бетонирования.

Эксплуатационная стадия

После набора бетоном прочности конструкция начинает работать иначе. Если материал выполнял только функцию несъёмной опалубки, его основная задача была связана с монтажной стадией. Если же проектом предусмотрена совместная работа профнастила и бетона, необходимо учитывать расчётную схему СБП, армирование, анкеровку, прочность бетона, геометрию профиля и условия передачи усилий.

В таких конструкциях нельзя рассматривать профлист отдельно от бетона и арматуры. Несущая способность перекрытия формируется всей системой, а не только стальным настилом. Поэтому выбор профиля должен выполняться вместе с расчётом плиты, а не как отдельная замена кровельного материала на более высокий.

Профили для сталебетонных перекрытий

Для СБП применяются специализированные профили, рассчитанные на работу с бетоном. Их отличие от обычных кровельных или несущих профилей заключается не только в высоте гофры, но и в наличии элементов, которые повышают сцепление с бетонной частью конструкции.

Высокий профнастил в перекрытии — это не просто более жёсткий лист металла. Это элемент, который может работать как временная опалубка, как часть монтажной схемы или как составляющая сталежелезобетонной конструкции. Его выбор требует более внимательного подхода, чем подбор профлиста для обычной кровли, потому что ошибка влияет не только на настил, но и на работу всего перекрытия.

Профнастил для СБП

Оцинкованные или полимерные листы для индустриального строительства

В каталог →

Высокий профиль как элемент пространственной жёсткости здания

В ряде промышленных и коммерческих зданий профилированный настил рассматривается как часть общей пространственной работы каркаса. В таком случае он может участвовать в передаче горизонтальных усилий, воспринимать сдвиговые воздействия в плоскости покрытия и работать совместно с системой связей, рам, ферм и колонн.

Речь идёт не о самостоятельной замене конструктивных связей, а о расчётно-обоснованной работе настила в составе здания. Такой подход применяется там, где покрытие должно не только воспринимать вертикальные нагрузки, но и обеспечивать жёсткость покрытия, распределять усилия между элементами каркаса и повышать устойчивость пространственной схемы.

Диафрагма жёсткости покрытия

Когда профлист включают в работу диафрагмы жёсткости, он воспринимает усилия в своей плоскости. Это отличается от обычной работы настила на изгиб между опорами. В данном случае важны не только высота гофры и толщина стали, но и непрерывность настила, схема крепления к несущим элементам, соединение листов между собой, работа крайних зон и узлов примыкания.

Диафрагма покрытия может передавать горизонтальные усилия на вертикальные связи или другие элементы каркаса. За счёт этого здание работает как единая пространственная система, а не как набор отдельных рам или ферм. Однако такая работа возможна только тогда, когда она заранее заложена в расчётную модель и отражена в проектных узлах.

Роль крепления и стыков

Для работы профнастила в плоскости покрытия решающее значение имеет крепление. Сам по себе высокий профиль не обеспечивает пространственную жёсткость, если листы не связаны с каркасом и между собой в соответствии с проектом. Важны тип крепежа, его шаг, расположение по опорам, крепление продольных и поперечных стыков, а также усиление участков у торцов, парапетов, проёмов и примыканий.

Особое внимание уделяют крайним зонам настила. Именно через них усилия часто передаются на несущие элементы и связи. Если крепление в этих местах выполнено с нарушениями, фактическая работа покрытия может отличаться от расчётной. Поэтому монтажные решения для такого настила должны быть не типовыми «по месту», а строго привязанными к проекту.

Проёмы, фонари и инженерные проходки

Работу профилированного настила как элемента жёсткости могут нарушать проёмы, зенитные фонари, шахты, технологические проходки, участки под оборудование и другие разрывы в плоскости покрытия. Каждый такой элемент изменяет путь передачи усилий и может требовать дополнительного обрамления или усиления.

Если проём появляется уже на стадии строительства или эксплуатации без проверки проектировщиком, это может ослабить диск покрытия. Поэтому любые изменения в настиле, особенно на объектах с расчётной работой профлиста в плоскости покрытия, должны согласовываться до выполнения работ. Простое вырезание отверстия в профнастиле недопустимо, если настил участвует в общей жёсткости здания.

Когда такой подход оправдан

Использование профнастила как элемента пространственной работы может быть рациональным для зданий с большими площадями покрытия, регулярной сеткой несущих конструкций и повторяемыми узлами. В таких случаях расчётная работа настила позволяет эффективнее распределять усилия и увязать покрытие с общей схемой каркаса.

Но этот подход требует более высокой дисциплины проектирования и монтажа. Нельзя сначала выбрать высокий профиль, а затем считать, что он автоматически повысит пространственную жёсткость здания. Сначала определяется расчётная схема, затем проверяется возможность включения настила в работу покрытия, после этого назначаются профиль, крепёж, узлы, стыки и требования к монтажу.

Высокий профиль может быть частью пространственной схемы здания, но только при расчётном обосновании и строгом соблюдении проектных узлов. Его эффективность в этом случае определяется не только геометрией листа, а тем, насколько правильно настил связан с каркасом, стыками, крепежом и системой жёсткости всего объекта.

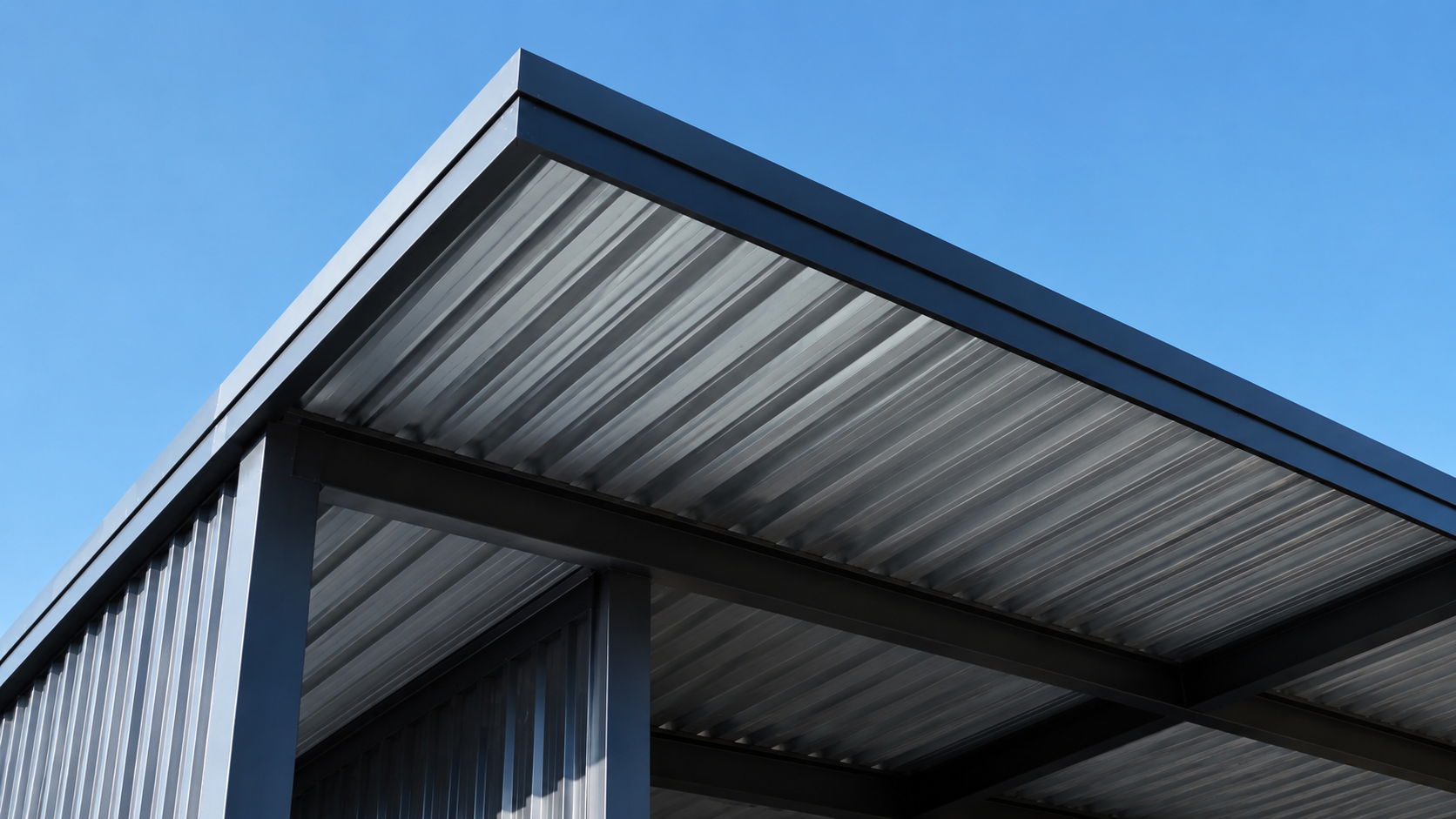

Защитное покрытие и условия эксплуатации

При выборе профлиста с высоким профилем часто основное внимание уделяют несущей способности: высоте гофры, толщине стали, пролётам и расчётной схеме. Но для промышленного или коммерческого объекта этого недостаточно. Профнастил должен не только выдержать нагрузку в момент монтажа и эксплуатации, но и сохранять свои характеристики в течение расчётного срока службы. Поэтому защитное покрытие необходимо рассматривать как часть инженерного выбора, а не как второстепенный эстетический параметр.

• Оцинкованный профлист широко применяется в промышленном строительстве, особенно там, где материал работает внутри конструктивного пирога или не предъявляются повышенные требования к декоративности поверхности. Цинковый слой защищает сталь от коррозии и является базовым вариантом для многих кровельных и конструктивных решений.
• Полимерное покрытие применяют там, где важны дополнительная защита поверхности, цветовое решение, стойкость к атмосферным воздействиям и внешний вид здания. Для кровель промышленных и коммерческих объектов это может быть важно не только с архитектурной, но и с эксплуатационной точки зрения. Однако полимерное покрытие не отменяет необходимости правильного подбора профиля и соблюдения технологии монтажа.

Высокий профиль нередко применяют на больших площадях кровель, в покрытиях складских и производственных зданий, на объектах с повышенной влажностью, перепадами температур, интенсивной вентиляцией, технологическими выбросами или риском образования конденсата.

Влажность и риск конденсата

Один из наиболее распространённых факторов, влияющих на срок службы профлиста, — влага. Она может попадать на конструкцию не только снаружи, но и изнутри здания в виде конденсата. Это особенно характерно для производственных помещений, складов с переменным температурным режимом, агрообъектов, зданий с высокой влажностью воздуха или недостаточной вентиляцией.

Если в конструкции кровли или покрытия не обеспечены правильная пароизоляция, вентиляция и температурно-влажностный режим, даже качественный материал будет работать в неблагоприятных условиях. Постоянное увлажнение нижней поверхности, застой влаги в местах примыканий, повреждения покрытия и отсутствие проветривания ускоряют коррозионные процессы. Поэтому выбор защитного покрытия должен быть связан с расчётом и устройством всей кровельной системы.

Агрессивная среда

Для некоторых объектов стандартного оцинкованного профлиста может быть недостаточно. Это касается зданий, где присутствуют химически активные пары, повышенная влажность, соли, технологические выбросы, агрессивная пыль или постоянный контакт с загрязнениями. К таким объектам могут относиться отдельные производственные цеха, сельскохозяйственные комплексы, помещения с интенсивной мойкой, склады химической продукции и здания в сложных климатических условиях.

В таких случаях необходимо учитывать категорию коррозионной среды и подбирать материал не только по несущей способности, но и по стойкости покрытия. Ошибка здесь часто проявляется не сразу: профиль может быть правильно рассчитан по нагрузкам, но начать преждевременно терять защитные свойства из-за среды, для которой покрытие не было рассчитано.

Совместимость покрытия и крепежа

Долговечность профнастила зависит не только от самого листа, но и от крепёжных элементов. Саморезы, шайбы, уплотнители и элементы примыкания должны соответствовать условиям эксплуатации и быть совместимы с покрытием профлиста. Неправильно подобранный крепёж может стать источником коррозии, нарушения герметичности или локального повреждения защитного слоя.

Особенно важно контролировать зоны крепления на кровле. В этих местах защитное покрытие испытывает локальные механические воздействия, а при ошибках монтажа возможно попадание влаги. Поэтому качество крепежа, правильный момент затяжки, состояние уплотнительной шайбы и отсутствие повреждений вокруг отверстия напрямую влияют на срок службы покрытия.

Хранение и монтаж

Даже корректно выбранное покрытие может потерять часть защитных свойств до начала эксплуатации, если профнастил неправильно хранили или монтировали. На объекте листы необходимо размещать на ровном основании, защищать от длительного контакта с влагой, обеспечивать проветривание пачек и избегать механических повреждений при перемещении.

Для резки профлиста следует применять способы, которые не перегревают металл и не разрушают защитный слой. После резки и сверления необходимо удалять металлическую стружку, поскольку она может ржаветь на поверхности и создавать очаги коррозии. Это простая, но важная монтажная операция, от которой зависит внешний вид и долговечность кровли.

Почему покрытие нужно выбирать вместе с конструкцией

Защитное покрытие нельзя рассматривать отдельно от назначения профнастила. Для внутреннего конструктивного настила, основания под утеплённую кровлю, открытого кровельного покрытия, агрессивной производственной среды или объекта с высокой влажностью требования будут разными. Один и тот же высокий профиль может быть рациональным по геометрии и несущей способности, но не подходить по условиям эксплуатации, если покрытие выбрано без учёта среды.

Поэтому при подборе профлиста необходимо заранее определить, где будет работать материал, будет ли он открыт атмосферным воздействиям, возможен ли конденсат, есть ли агрессивные факторы, какие требования предъявляются к внешнему виду и обслуживанию. Только после этого можно корректно выбирать тип покрытия, крепёж и требования к монтажу.

Алгоритм выбора высокого профнастила

Чтобы выбрать высокий профлист корректно, нужно идти не от привычной марки, а от условий работы конструкции. Практический порядок подбора можно выстроить следующим образом.

Шаг 1. Определить задачу материала

Сначала нужно понять, какую функцию будет выполнять профиль:

• несущий кровельный настил
• основание под утеплённую кровлю
• настил в прогонной системе
• настил в беспрогонной системе
• несъёмная опалубка
• элемент перекрытия
• часть конструктивной схемы покрытия

От задачи зависит, какие параметры будут ключевыми: пролёт, прогиб, толщина стали, покрытие, крепёж или совместная работа с другими элементами конструкции.

Шаг 2. Задать расчётные нагрузки

До выбора марки профиля необходимо определить:

• снеговую нагрузку
• ветровую нагрузку
• собственный вес кровельной или перекрывающей системы
• временные монтажные нагрузки
• эксплуатационные нагрузки
• возможные локальные нагрузки от оборудования, проходов и обслуживания

Без расчётных нагрузок выбор высокого профиля будет ориентировочным и не может считаться проектным решением.

Шаг 3. Определить пролёты и схему опирания

Далее нужно зафиксировать:

• шаг прогонов или балок
• количество пролётов
• однопролётную или многопролётную работу листа
• длину листов
• расположение стыков
• направление укладки профлиста

Один и тот же профиль может работать по-разному при разной схеме опирания, поэтому этот этап нельзя переносить на стадию монтажа.

Шаг 4. Подобрать предварительную марку профиля

После определения нагрузок и пролётов можно выбирать диапазон профилей:

• Н57 и Н60 — для умеренных пролётов и кровельных задач
• Н75 и Н80А — для промышленных покрытий с более высокими требованиями к жёсткости
• Н114 и более высокие профили — для увеличенных пролётов, высоких нагрузок и конструктивных настилов
• специализированные профили — для перекрытий и задач, где требуется особая геометрия профиля

На этом этапе марка выбирается предварительно. Окончательное решение принимается только после расчётной проверки.

Шаг 5. Назначить толщину стали

Толщина должна соответствовать расчётной работе профиля. Нужно проверить:

• несущую способность
• прогиб
• устойчивость элементов профиля
• монтажную стадию
• массу настила
• возможность транспортировки и монтажа

Недостаточная толщина может привести к деформациям, а избыточная — к перерасходу металла и увеличению стоимости конструкции.

Шаг 6. Проверить профиль по прочности и прогибам

Для высокого профнастила обязательны две проверки:

• проходит ли профиль по несущей способности
• укладывается ли он в допустимые прогибы

На практике именно прогиб часто становится ограничивающим фактором, особенно для кровель с малым уклоном, утеплённых покрытий и больших пролётов.

Шаг 7. Выбрать защитное покрытие

Покрытие подбирают с учётом условий эксплуатации:

• открытая или закрытая конструкция
• риск конденсата
• влажность
• агрессивность среды
• требования к внешнему виду
• контакт с утеплителем, крепежом и другими материалами

Профлист может быть правильно рассчитан по нагрузкам, но не подходить для объекта по долговечности покрытия.

Шаг 8. Проверить крепёж и узлы

Нужно заранее определить:

• тип крепежа
• шаг крепления
• схему крепления к опорам
• соединение листов между собой
• крепление в краевых и угловых зонах
• требования к нахлёстам и примыканиям

Крепёж является частью расчётной работы настила, поэтому его нельзя заменять без согласования.

Шаг 9. Оценить монтаж и логистику

Для высоких профилей особенно важны:

• длина листов
• масса пачек
• способ разгрузки
• подача на кровлю
• временное хранение
• риск повреждения покрытия
• возможность монтажа без деформации листов

Чем выше профиль и больше длина листа, тем выше требования к организации работ на площадке.

Шаг 10. Зафиксировать решение в проекте

В проектной документации должны быть указаны:

• марка профнастила
• толщина стали
• тип покрытия
• схема опирания
• направление укладки
• длина листов
• тип и шаг крепежа
• требования к стыкам, нахлёстам и узлам
• ограничения по замене материала

Если хотя бы один из этих параметров меняется, решение нужно проверять повторно. Для высокого профиля замена «на аналог» без расчёта может изменить работу всей конструкции.

Итоговый принцип простой: сначала определяется задача и расчётная схема, затем нагрузки и пролёты, после этого подбираются марка, толщина, покрытие и крепёж. Только такой порядок позволяет выбрать высокий профлист не формально, а как полноценный элемент конструкции.

Типичные ошибки при выборе и работе с высоким профилем

Высокий профнастил чаще всего применяют там, где ошибка в подборе или монтаже влияет не только на внешний вид покрытия, но и на работу конструкции. Поэтому важно проверять не отдельный параметр, а всю цепочку: марка профиля, толщина стали, схема опирания, крепёж, покрытие, приёмка и фактическое выполнение работ на объекте.

Ниже приведены типичные ошибки и решения, которые помогают избежать проблем при проектировании, поставке и монтаже профлиста с высоким профилем.

Профлист с высоким профилем — это не просто материал с большей высотой гофры. Начиная с Н57-750 и выше, профилированный лист всё чаще рассматривается как конструктивный элемент, от которого зависят жёсткость покрытия, допустимые пролёты, работа кровельной системы, монтажная надёжность и долговечность объекта.

Главная ошибка при выборе высокого профиля — оценивать его изолированно: только по высоте, толщине или привычной марке. В реальной конструкции важна совокупность факторов: расчётные нагрузки, шаг опор, схема опирания, геометрия профиля, толщина стали, защитное покрытие, крепёж, условия эксплуатации и качество монтажа. Только в этой связке высокий профиль показывает свои преимущества.

Правильный выбор начинается с задачи, а не с марки. Сначала необходимо определить, какую функцию выполняет профнастил, какие нагрузки он воспринимает и в какой схеме работает. Затем подбираются высота профиля, толщина стали, покрытие, крепёж и монтажные решения. Любая замена материала, изменение шага опор, направления укладки или схемы крепления должны проверяться повторно.

Автор статьи

Дмитрий Дёмочкин

Эксперт в области строительства с многолетним опытом. Окончил МГТУ им. Н.Э. Баумана по направлению Машиностроительные технологии. Специалист по строительству высотных и большепролетных зданий и сооружений. На практике знаю, что проектирование и возведение таких зданий и сооружений кардинально отличается от типовых проектов.

5

5 отзывов

Задать вопрос
