Высоту гофры и толщину металла часто рассматривают как взаимозаменяемые признаки: высокий профиль считают заведомо прочным, а толстый – универсально надёжным. Для профлиста такое упрощение опасно. Высота определяет, насколько эффективно металл распределён по сечению и как лист сопротивляется общему изгибу. Толщина влияет на количество несущего металла, устойчивость полок и стенок, работу опорных участков и креплений. В реальной конструкции результат зависит от их сочетания, формы гофры, пролёта, направления нагрузки и схемы опирания.
Поэтому цель выбора – не найти максимальную высоту или толщину, а получить профиль, который проходит все проверки с учётом монтажа и эксплуатации.
Какие параметры профнастила необходимо различать
В технических заданиях и коммерческих предложениях выражение «толщина профлиста» иногда используется без уточнения. Под ним могут понимать толщину стальной основы, общую толщину изделия вместе с покрытиями, номинальное значение в обозначении марки либо результат единичного измерения готового листа. Для расчёта эти величины неравнозначны. Если исходное значение не раскрыто, корректно сопоставить профили и подтвердить их несущую способность невозможно.
Толщина стальной основы и покрытий
В расчёте используют номинальную толщину исходной стальной заготовки без учёта цинкового и лакокрасочного покрытий. Такой подход закреплён в ГОСТ 24045-2016: параметр толщины относится к заготовке, из которой сформирован профиль. Общая толщина окрашенного листа не показывает, сколько металла участвует в восприятии нагрузки, поэтому её нельзя напрямую подставлять в расчёт или выбирать по ней строку в таблице несущей способности.
В документации необходимо различать номинальную толщину основы, допустимые отклонения и фактические характеристики поставленной продукции. Замер готового листа микрометром включает покрытия, а измерение на сгибе может быть искажено формованием. Для расчёта и закупки используют согласованное значение основы, подтверждённое обозначением продукции и документами изготовителя; покрытия указывают отдельно.
Расчётная толщина должна соответствовать значению, для которого определены характеристики сечения или составлена таблица нагрузок. Максимальный результат единичного измерения не характеризует всю партию, а возможные минусовые отклонения учитывают по применяемой расчётной методике и документам на продукцию.

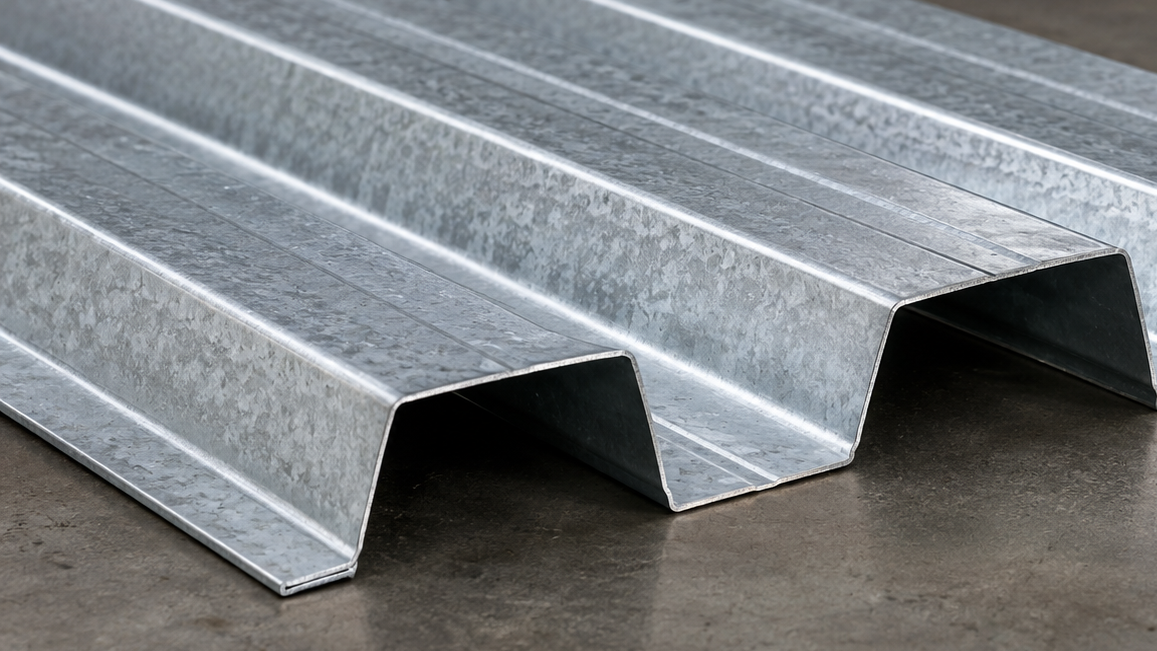

Высота и полная геометрия сечения
Высота гофры – важный, но не единственный геометрический параметр. На работу профиля влияют шаг гофры, ширина полок, длина и угол стенок, дополнительные канавки, рабочая ширина и ориентация листа. Поэтому два изделия одной высоты и толщины могут иметь разные характеристики полного и эффективного сечений.
| Параметр | Основное влияние | Чего параметр сам по себе не гарантирует |
|---|---|---|
| Высота профиля | Изгибная жёсткость, момент сопротивления, возможность перекрывать больший пролёт | Устойчивость тонких полок и стенок, прочность опор и креплений |
| Толщина стальной основы | Количество несущего металла, местная устойчивость, работа опорных зон и отверстий | Эффективную жёсткость низкого профиля на большом пролёте |
| Марка стали | Расчётное сопротивление и запас по прочности | Уменьшение прогиба при неизменных геометрии и толщине |
| Форма полок, стенок и рёбер | Устойчивость участков и характеристики эффективного сечения | Взаимозаменяемость внешне похожих профилей |
| Металлическое и полимерное покрытия | Коррозионная стойкость и сохранение сечения в эксплуатации | Увеличение исходной несущей способности профлиста |
Таблица показывает, почему паспортное описание должно содержать не только марку и общую толщину изделия. Для инженерного сравнения нужны чертёж сечения, толщина основы, марка стали, рабочая ширина, расчётные характеристики в требуемом направлении и условия, для которых приведены нагрузки.
Как высота и толщина влияют на жёсткость и прочность
Высота профиля и толщина стальной основы совместно определяют работу профнастила, но воздействуют на неё по-разному. Высота меняет расположение металла в сечении, а толщина — количество металла и устойчивость отдельных участков. Поэтому увеличение одного параметра не всегда компенсирует недостаток другого.
Общая работа на изгиб
При увеличении высоты верхние и нижние участки профиля удаляются от нейтральной оси – условной линии внутри сечения, относительно которой происходит изгиб. Благодаря этому сечение обычно эффективнее сопротивляется изгибу: возрастает его жёсткость и уменьшается прогиб. Именно поэтому на значительных пролётах высокий профиль нередко даёт больший результат, чем простое увеличение толщины низкого листа.
Толщина действует иначе: она увеличивает количество металла во всех участках сечения. При одинаковой геометрии это повышает сопротивление изгибу и жёсткость, но одновременно почти пропорционально увеличивает массу стальной части. Если конструкцию ограничивает прогиб, добавление металла при небольшой высоте может оказаться менее рациональным, чем переход к более высокому профилю.
Почему прочности может быть достаточно, а жёсткости – нет
Прочность показывает, выдержит ли сечение расчётные усилия без достижения предельных напряжений или другого разрушения. Жёсткость характеризует деформации под нагрузкой. Профлист способен пройти проверку по прочности, но получить недопустимый прогиб, влияющий на кровельные слои, уклон, внешний вид или эксплуатацию конструкции.
Повышение прочности стали помогает по проверке напряжений, но почти не изменяет модуль упругости. Поэтому замена стали на более прочную без изменения геометрии и толщины обычно не решает проблему прогиба. Требования к прогибам и перемещениям устанавливают до расчёта с учётом назначения конструкции; их нельзя подбирать под уже выбранный профиль. Нагрузки, сочетания и проверки первой и второй групп предельных состояний принимают по СП 20.13330.2016.
Профилированное сечение нередко несимметрично: верхняя и нижняя полки имеют разные размеры и канавки. При смене знака изгиба сжимается другая часть профиля, поэтому расчётные характеристики могут различаться. Это важно при ветровом отсосе и в многопролётной схеме, где над промежуточными опорами возникают отрицательные моменты. Ориентацию листа задают на чертежах, а характеристики принимают именно для соответствующего направления нагрузки.
Местная устойчивость и эффективное сечение
Профнастил состоит из тонких полок и стенок. При сжатии отдельный плоский участок может выпучиться раньше, чем сталь достигнет расчётного сопротивления. После местной потери устойчивости часть его ширины уже не воспринимает усилия так же эффективно, поэтому расчёт ведут по эффективному, или редуцированному, сечению. Такой подход предусмотрен СП 260.1325800.2023.
Толщина непосредственно повышает устойчивость полок и стенок. Чем тоньше участок относительно своей ширины, тем он чувствительнее к выпучиванию, отклонениям формы и остаточным напряжениям после профилирования. Поэтому высокий тонкий лист может иметь хорошие характеристики полного сечения, но потерять часть преимущества после учёта местной устойчивости.
Высота также влияет на местную работу: с её увеличением стенки становятся длиннее и могут быть более склонны к деформации. Результат определяет не высота сама по себе, а соотношение размеров и толщины, угол стенки, закрепление её краёв и наличие канавок или рёбер жёсткости. Дополнительное ребро полезно только тогда, когда оно расположено в работающей зоне и действительно ограничивает изменение формы.
Особенно внимательно оценивают широкие сжатые полки, длинные стенки, участки около опор и зоны изменения геометрии. Расчётные характеристики одного профиля нельзя переносить на внешне похожее изделие: небольшое различие в полке или канавке способно изменить эффективное сечение и механизм предельного состояния.
Опоры, локальные нагрузки и соединения

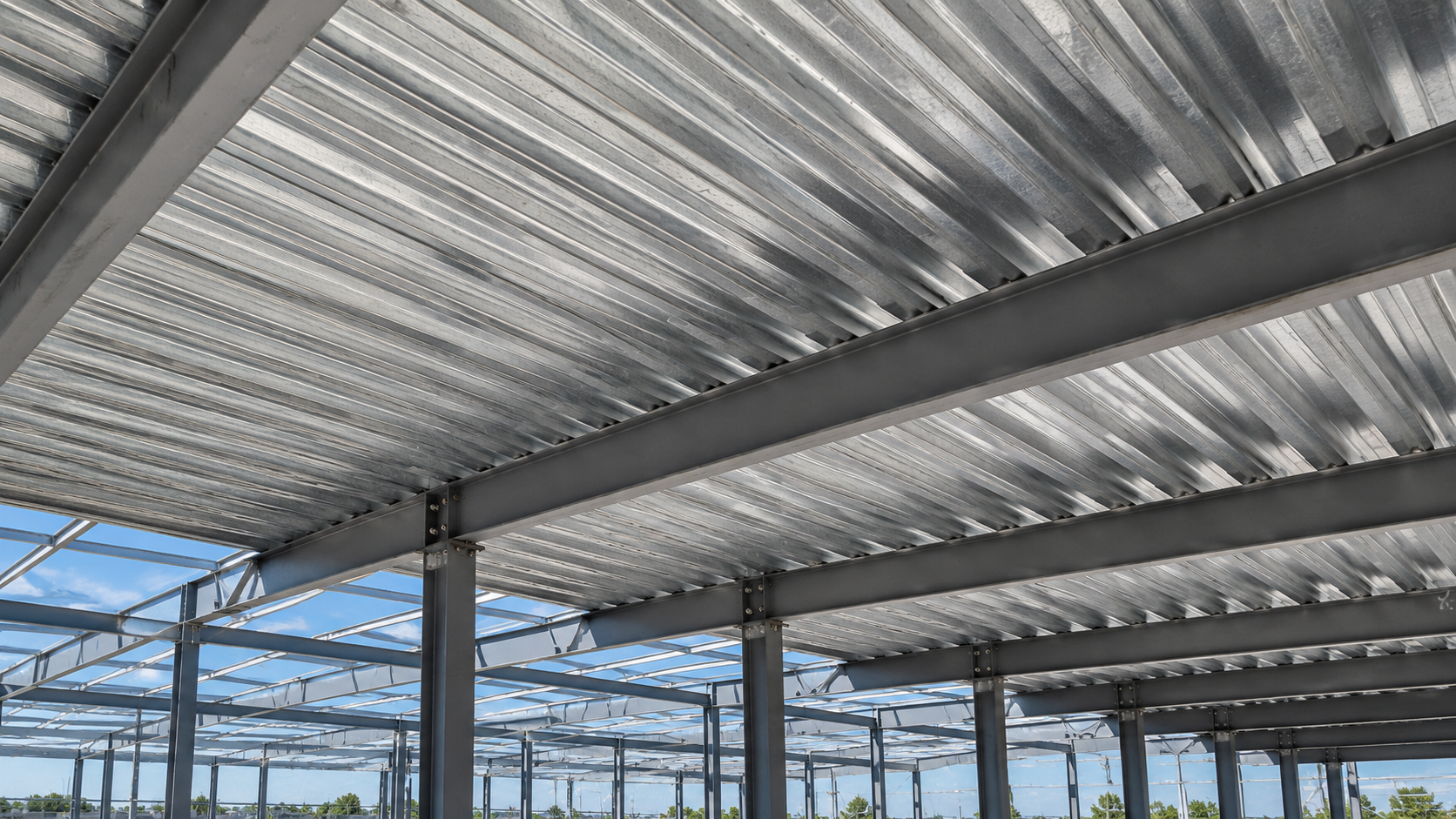

В пролёте распределённая нагрузка воспринимается всем профилированным листом, но у опоры она преобразуется в сосредоточенную реакцию. Усилие передаётся на прогон или балку через ограниченную площадь контакта полки, а затем проходит по тонким стенкам гофры. Поэтому опорная зона может оказаться определяющей даже тогда, когда по изгибу и прогибу в пролёте профиль имеет достаточный запас.
Работа над опорой
В середине пролёта профиль преимущественно работает на изгиб, а над прогоном нагрузка передаётся через ограниченную площадь контакта. Стенка испытывает местное сжатие и сдвиг, поэтому может смяться или потерять устойчивость даже при достаточном запасе по пролётному моменту. Для промежуточной опоры дополнительно учитывают совместное действие реакции и отрицательного изгибающего момента.
Толщина обычно повышает сопротивление опорной зоны более непосредственно, чем дополнительная высота. Однако результат зависит также от угла и длины стенки, ширины опирания, положения полки и качества контакта. Увеличение ширины опоры способно снизить местные напряжения, но его учитывают только при фактическом полном опирании, подтверждённом узлом и монтажом.
Сосредоточенные и монтажные воздействия
Равномерная нагрузка распределяется между несколькими гофрами, а человек, инструмент, материалы или опора оборудования передают усилие локально. Среднее значение на квадратный метр не описывает такую ситуацию. При необходимости применяют распределительные настилы, траверсы или рамки, передающие усилие на несколько рёбер либо непосредственно на каркас.
Если оборудование создаёт вибрацию или многократно повторяющиеся воздействия, проверки на статическую сосредоточенную нагрузку недостаточно. СП 260.1325800.2023 не распространяется на конструкции, воспринимающие динамические нагрузки от оборудования или подверженные усталости; для таких случаев требуется отдельное расчётное обоснование.

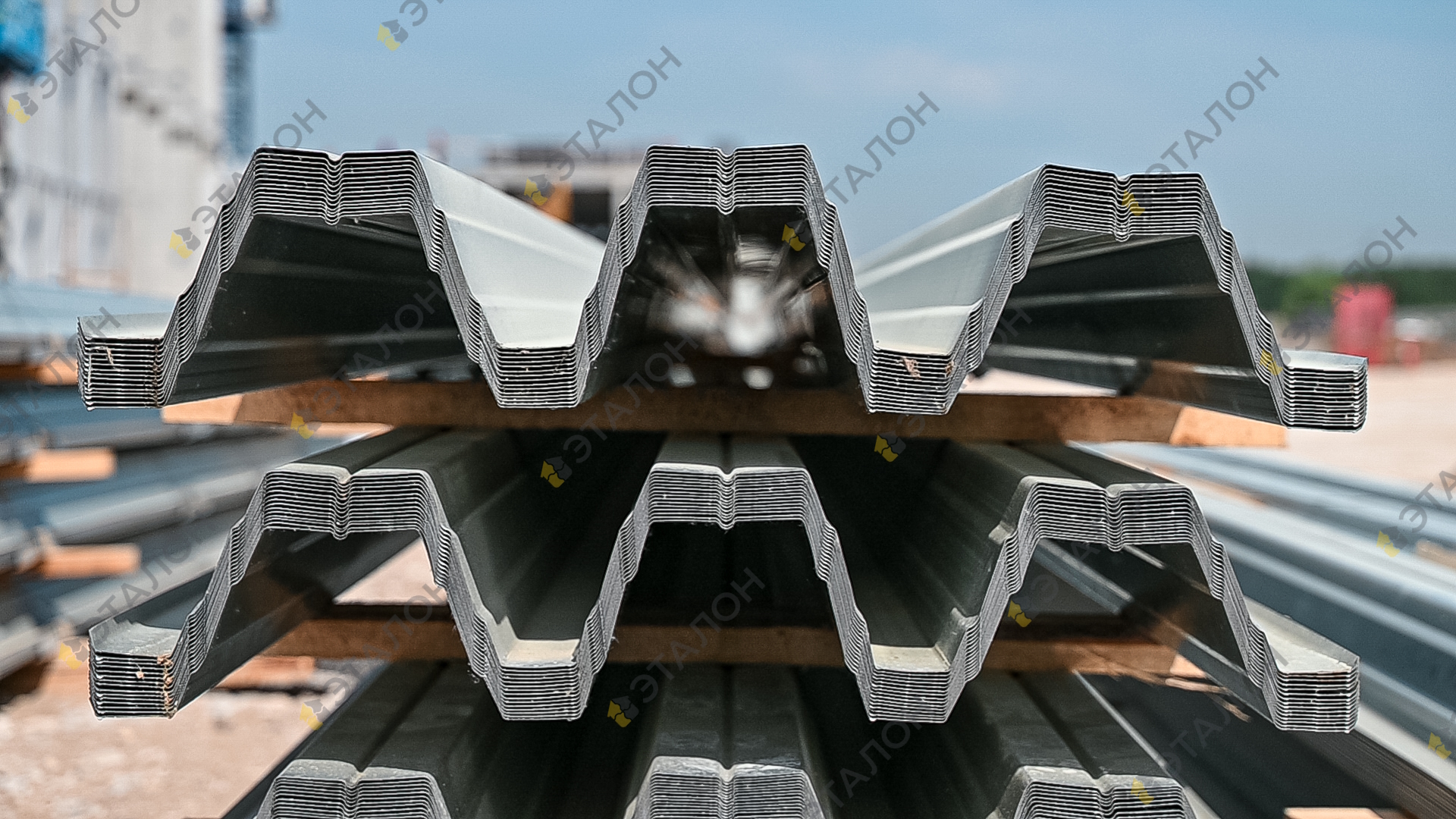

Монтаж рассматривают как самостоятельную расчётную стадию. До установки всех креплений и слоёв лист может иметь другую схему работы, а случайное складирование пакета создаёт нагрузку, не предусмотренную эксплуатационным расчётом. В проекте производства работ (ППР) должны быть заданы последовательность укладки, временные опоры, допустимые зоны перемещения и ограничения по складированию.
Почему крепёж может оказаться слабее профиля
Соединение проверяют как систему из профлиста, винта и базового элемента. Возможны срез крепежа, смятие и разрыв металла около отверстия, отрыв листа через шайбу, вырывание резьбы из прогона и разрушение самого винта. Определяющим является наименьшее сопротивление: прочный винт не помогает, если тонкий лист раньше прорывается под головкой, а увеличение толщины профнастила не устраняет вырывание резьбы из тонкой опоры.
Высота и шаг гофры задают положение и количество точек крепления. Поэтому выражение «крепить в каждую волну» не является универсальной схемой: у разных профилей оно означает разное число винтов на метр. Отдельно назначают крепление к опорам и соединение продольных нахлёстов – боковой стык не заменяет передачу реакции в каркас.
При ветровом отсосе особое внимание уделяют краевым и угловым зонам, где крепёж может располагаться чаще, чем на основной площади. В проекте фиксируют тип и длину винта, толщину профлиста и опоры, положение отверстий, шаг креплений, требования к шайбам и порядок исправления дефектных соединений.
Расчётная схема крепления должна быть воспроизведена при монтаже. Перекошенный винт уменьшает площадь контакта шайбы, чрезмерная затяжка деформирует полку и повреждает уплотнение, а недостаточная – оставляет зазор. Поэтому при приёмке проверяют не только количество крепежа, но и его положение, затяжку и состояние шайб.
Масса профнастила и влияние на каркас
При одинаковой геометрии масса стальной части практически пропорциональна толщине. На крупных кровлях даже небольшая прибавка на квадратный метр превращается в постоянную нагрузку на прогоны, балки, колонны и основания. Согласно СП 20.13330.2016, собственный вес несущих и ограждающих конструкций учитывается в составе постоянных нагрузок.
Высота влияет на массу через развёрнутую и рабочую ширину: более длинные стенки требуют больше металла, а уменьшение полезной ширины увеличивает расход листов и нахлёстов. Однако правила «высокий профиль всегда тяжелее» не существует. Сравнивают фактическую массу квадратного метра полезной площади, а не только массу погонного метра или номинальную толщину.
При использовании таблиц нагрузок необходимо выяснить, включён ли в приведённое значение собственный вес профлиста. В одних материалах указывается полная нагрузка, в других – внешняя нагрузка сверх веса листа. Без пояснения собственный вес можно ошибочно не учесть либо добавить дважды. Для перевода массы погонного метра в нагрузку на площадь используют рабочую, а не габаритную ширину.
Более высокий или толстый профиль может позволить изменить шаг прогонов, но такой эффект подтверждают расчётом всей системы. Если каркас остаётся прежним, дополнительная масса листа только увеличивает постоянную нагрузку. Для реконструкции это особенно важно: более прочный новый настил не означает, что существующие прогоны и фундаменты готовы воспринять больший вес или новые реакции.
Толщина, покрытия и долговечность
Толщина основы создаёт исходное несущее сечение, а оцинкованное и полимерное покрытия замедляют его коррозионную потерю. Эти функции нельзя подменять. Стойкое покрытие не компенсирует недостаточную прочность или жёсткость, а дополнительное покрытие не прекращает коррозию при постоянном увлажнении, воздействии солей или повреждении защитного слоя.
Наиболее уязвимы обрезные кромки, отверстия, царапины, нахлёсты, зоны вокруг шайб и участки скопления влажных загрязнений. Внутренняя сторона кровельного профнастила также требует оценки: при недостаточной вентиляции и нарушении влажностного режима конденсат может действовать дольше, чем наружные осадки. Покрытия лицевой и обратной сторон поэтому назначают по их фактическим условиям, а не только по внешнему виду.
Повреждения и обрезные кромки обрабатывают способом, предусмотренным для конкретной системы покрытия и условий эксплуатации. Ремонтный материал должен быть совместим с исходным покрытием, а крепёж и доборные элементы – с металлом профлиста, чтобы не создавать условия для ускоренной контактной коррозии.
Защиту выбирают с учётом среды и требуемого срока службы по СП 28.13330.2017. Требования к оцинкованному прокату устанавливает ГОСТ 14918-2020, а к прокату с полимерным покрытием – ГОСТ 34180-2017. Соответствие материала стандарту не является гарантией срока службы готовой конструкции: на результат влияют узлы, крепёж, монтаж, конденсат, очистка и своевременный ремонт.
Гарантия изготовителя и расчётный срок службы конструкции – разные понятия. Гарантия действует в пределах договорных условий и может отдельно регулировать сохранение цвета, целостность покрытия и отсутствие сквозной коррозии. Расчётный срок обеспечивается всей системой: материалом, деталировкой, качеством монтажа, режимом увлажнения и обслуживанием. Поэтому гарантийное число нельзя переносить в проект без анализа условий его применения.
Высокий тонкий или низкий толстый профиль
Высокий тонкий профиль чаще эффективен там, где определяющими являются общий изгиб и прогиб под распределённой нагрузкой. Низкий профиль с большей толщиной может быть устойчивее в локальных зонах, у отверстий и над опорами, но проигрывать по жёсткости на длинном пролёте. Универсального варианта нет: выбор зависит от предельного состояния, которое первым ограничивает конструкцию.
| Критерий | Высокий профиль с меньшей толщиной | Низкий профиль с большей толщиной | Что определяет выбор |
|---|---|---|---|
| Изгибная жёсткость | Высота обычно позволяет эффективнее ограничить прогиб | Дополнительная толщина повышает жёсткость, но при малой высоте эффект может быть недостаточным | Момент инерции эффективного сечения и предельный прогиб |
| Сопротивление общему изгибу | Часто выше благодаря большему разносу металла | Может быть достаточным на малом пролёте, но требует больше металла для сопоставимого эффекта | Момент сопротивления в нужном направлении и расчётный момент |
| Местная устойчивость | Тонкие полки и высокие стенки чувствительнее к выпучиванию и искажению формы | Большая толщина обычно повышает устойчивость плоских участков | Эффективное сечение, размеры полок и стенок, наличие рёбер жёсткости |
| Работа над опорой | Высота сама по себе не исключает смятие или потерю устойчивости тонкой стенки | Толщина чаще непосредственно повышает сопротивление местной реакции | Опорная реакция, ширина опирания, геометрия стенки и совместное действие усилий |
| Сосредоточенная нагрузка | Требует распределительных элементов и отдельной проверки локальной зоны | Более устойчив к местной деформации, но также не рассчитан автоматически на точечное воздействие | Площадь передачи нагрузки, положение относительно гофров и временная расчётная схема |
| Соединения | Тонкий металл около отверстия может ограничить сопротивление узла | Обычно лучше сопротивляется смятию, разрыву и отрыву через шайбу | Характеристики профлиста, крепежа и базового элемента |
| Длинные пролёты | Чаще оказывается рациональнее при распределённой нагрузке | Может не пройти по прогибу даже при достаточной прочности | Проверки прочности и деформативности |
| Короткие пролёты и частые опоры | Дополнительная высота может остаться невостребованной, если определяют опорные зоны или крепёж | Может оказаться рациональным при высоких локальных воздействиях | Полный расчёт листа и узлов, а не только пролётный момент |
| Масса на полезную площадь | Не обязательно меньше: результат зависит от развёрнутой и рабочей ширины | Не обязательно больше: влияют геометрия, ширина и нахлёсты | Фактическая масса квадратного метра принятой системы |
| Чувствительность к монтажным повреждениям | Тонкие высокие гофры могут сильнее искажаться при неправильном подъёме и временном складировании | Более толстый металл обычно устойчивее локально, но лист тяжелее | Длина листов, схема подъёма, временные опоры и порядок монтажа |
Одинаковая табличная нагрузка не делает профили взаимозаменяемыми. Значения могут относиться к разным пролётам, числу опор, направлению изгиба и критериям прогиба. Сопоставление корректно только при одинаковых нагрузках, опорной схеме, ширине опирания и креплении. Если меняются рабочая ширина или шаг гофры, пересматривают также раскладку и количество винтов.
Перед использованием таблицы уточняют, является нагрузка нормативной или расчётной, приведена она по условию прочности или прогиба и включён ли собственный вес листа. Проверяют также ширину опирания и направление укладки. Без этих пояснений сравниваются не только профили, но и разные методики представления данных.
Ошибки, из-за которых выбор оказывается неверным
На практике чаще всего встречаются следующие ошибки:
-
использование общей толщины окрашенного изделия вместо толщины стальной основы
-
выбор только по высоте или обозначению профиля без проверки полной геометрии
-
сравнение нагрузок из таблиц с разными пролётами, числом опор, ориентацией и пределом прогиба
-
проверка только середины пролёта без опорных зон, креплений и монтажной стадии
-
попытка устранить прогиб повышением прочности стали либо решить местное смятие одной высотой
-
линейный перенос несущей способности на другую толщину или внешне похожий профиль
-
оценка профнастила отдельно от массы каркаса, защитной системы и условий эксплуатации
Расчётные или испытательные данные относятся к конкретному профилю и условиям их получения. ГОСТ Р 58901-2020 устанавливает методику расчёта несущей способности, а ГОСТ Р 58900-2020 – метод контрольных статических испытаний на прочность и жёсткость. Замена марки, толщины или схемы требует отдельного обоснования, а не пересчёта по одному коэффициенту.
Практический алгоритм выбора
Рациональный подбор профлиста начинается не с каталога марок, а с описания его будущей работы. Если сначала выбрать профиль по высоте или цене, а затем пытаться приспособить к нему расчётную схему, на поздних стадиях нередко приходится менять шаг прогонов, крепёж и раскладку листов. Последовательный алгоритм позволяет сначала зафиксировать требования, а уже затем сравнить подходящие сочетания геометрии и толщины.
Приведённый порядок не заменяет расчёт конструкций. Его задача – показать, какие исходные данные должны быть получены на каждом этапе и почему нельзя переходить к следующему шагу, пока не закрыт предыдущий.
Если профиль выпускается по техническим условиям или стандарту организации, его геометрию, допуски и расчётные характеристики принимают по соответствующему документу. Данные для внешне похожего профиля по ГОСТ 24045-2016 нельзя переносить автоматически!
Высоту профиля выбирают на этапе оценки общей работы на изгиб и прогиб, а толщину уточняют с учётом прочности, местной устойчивости, опор и соединений. Затем оба параметра проверяют в монтажной и эксплуатационной ситуациях и связывают с каркасом, крепежом и защитной системой. Такой порядок исключает выбор по одному признаку и приводит к технически проверенному решению, которое можно однозначно изготовить, поставить и смонтировать.
Высота профиля преимущественно определяет эффективность сечения при общем изгибе и прогибе, а толщина усиливает металл во всех участках, повышая прочность, местную устойчивость и сопротивление опор и соединений. Ни один параметр не является самостоятельной гарантией несущей способности: высокий тонкий лист может быть ограничен стенкой или креплением, а низкий толстый – деформацией на пролёте.
Технически обоснованный выбор получают расчётом всей системы в монтажных и эксплуатационных ситуациях. Геометрию и толщину связывают с нагрузками, опорами, крепежом, массой каркаса и защитными покрытиями, а принятое решение однозначно фиксируют в проекте. Рациональным является не самый высокий или толстый профиль, а тот, у которого подтверждены все относящиеся к объекту предельные состояния.
