В каталоге профнастила обычно указываются следующие значения: высота гофры, толщина стали, площадь сечения, масса, моменты инерции и сопротивления. Для расчёта важно понимать, относятся ли они к полной геометрии или к эффективному сечению с учётом местной устойчивости сжатых элементов. Объединение этих данных способно дать неверную оценку допустимой нагрузки.

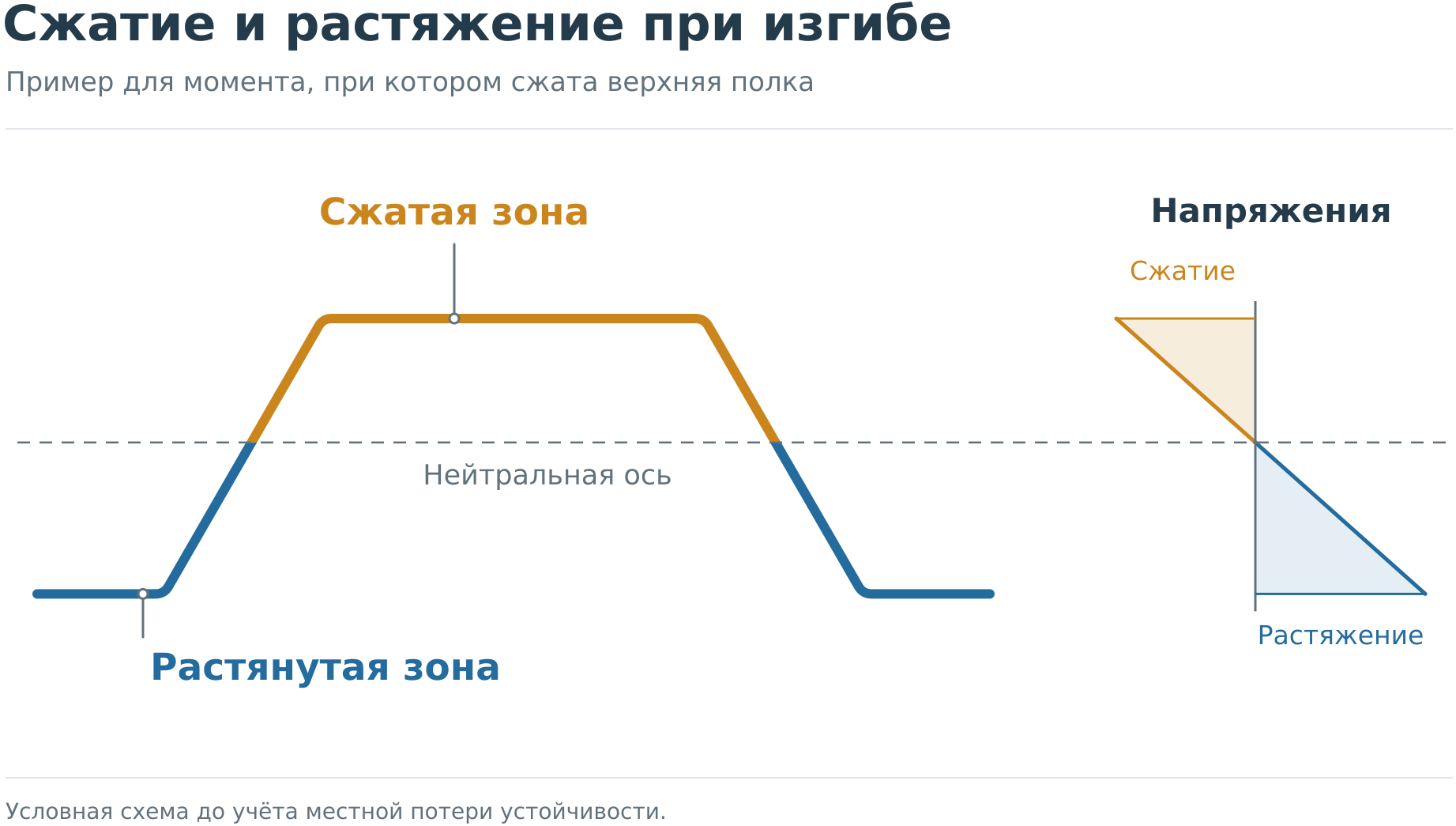

При изгибе одна часть гофры растягивается, другая сжимается. Широкий тонкий сжатый участок может локально потерять устойчивость до достижения расчётного сопротивления стали по всему сечению. Напряжения перераспределяются, и отдельные зоны работают менее эффективно. Это учитывают расчётной редукцией.
Редукция не означает, что лист физически стал тоньше, уже или повреждён. Это способ построения расчётной модели, в которой для заданного напряжённого состояния определяют эффективно работающие части сечения.
Что называют редукцией сечения профнастила
Полное сечение, или сечение брутто, описывает геометрию профиля без исключения участков из-за местной потери устойчивости. Для него определяют полную площадь Ag, положение центра тяжести, геометрические моменты инерции и сопротивления. Эти параметры нужны как исходные данные и, в частности, как начальное приближение при построении эффективного сечения.
СП 260.1325800.2023 определяет эффективную ширину как ширину элемента, уменьшенную вследствие потери местной устойчивости от нормальных, касательных напряжений или их совместного действия. Эффективная площадь формируется с учётом такого уменьшения ширины либо толщины расчётного элемента. Из эффективных частей полок, стенок и элементов жёсткости собирают редуцированное, или эффективное, поперечное сечение.
Термин не следует понимать буквально. Металл не исчезает и не обязательно полностью перестаёт воспринимать напряжения. Метод эффективной ширины заменяет их фактическое неравномерное распределение эквивалентной расчётной схемой.
Важно также различать эффективное и нетто-сечение. Нетто-сечение учитывает физические ослабления, например отверстия. Эффективное сечение учитывает местную устойчивость тонких сжатых участков. В одном расчёте могут потребоваться обе характеристики, но они отражают разные явления и не заменяют друг друга.
Почему возникает необходимость редукции
Полки и стенки профнастила работают как тонкие пластины, соединённые между собой по продольным кромкам. Устойчивость такой пластины зависит не только от прочности стали, но и от отношения её плоской ширины к расчётной толщине, условий закрепления краёв и распределения напряжений. Чем гибче сжатый участок, тем раньше он становится чувствительным к локальному выпучиванию.
При местной потере устойчивости напряжения по ширине пластины распределяются неравномерно. Зоны у закреплённых продольных кромок обычно сохраняют большую эффективность, а удалённая от них часть воспринимает сжатие хуже. Поэтому в модели принимают одну или несколько эффективных полос.
Локальное выпучивание не равно мгновенному разрушению листа. Пункт 7.2.1 СП 260.1325800.2023 допускает потерю местной устойчивости сжатых частей при обеспечении общей несущей способности элемента. Поэтому проверки полного сечения только по пределу текучести недостаточно.
По эффективному сечению определяют Aeff, Ieff и Weff и выполняют проверки по первой и второй группам предельных состояний. Отдельно оценивают общую и плоскую формы потери устойчивости, сдвиг, местную нагрузку у опоры, соединения и закрепление настила.

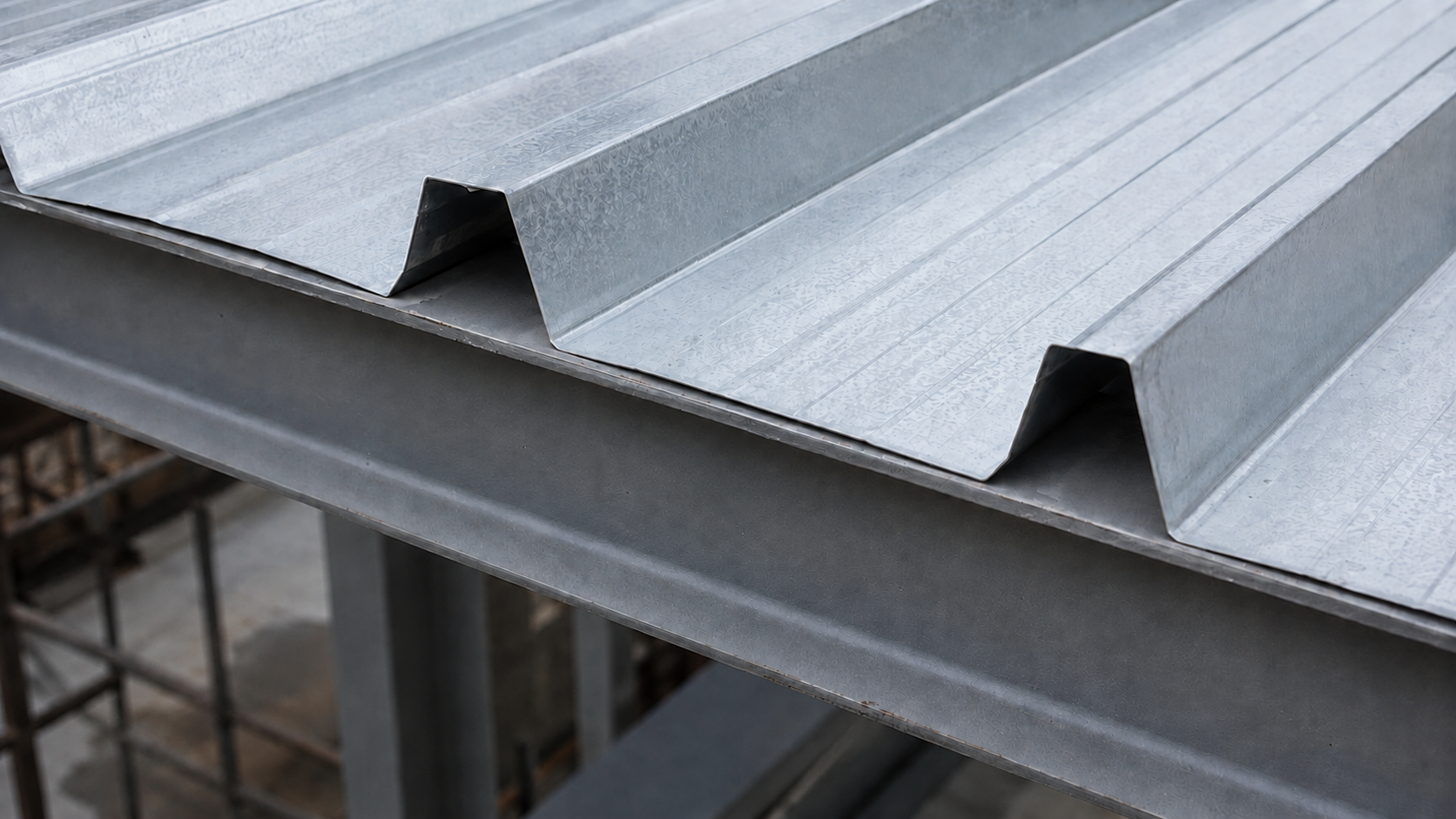

Какие части профилированного листа могут редуцироваться

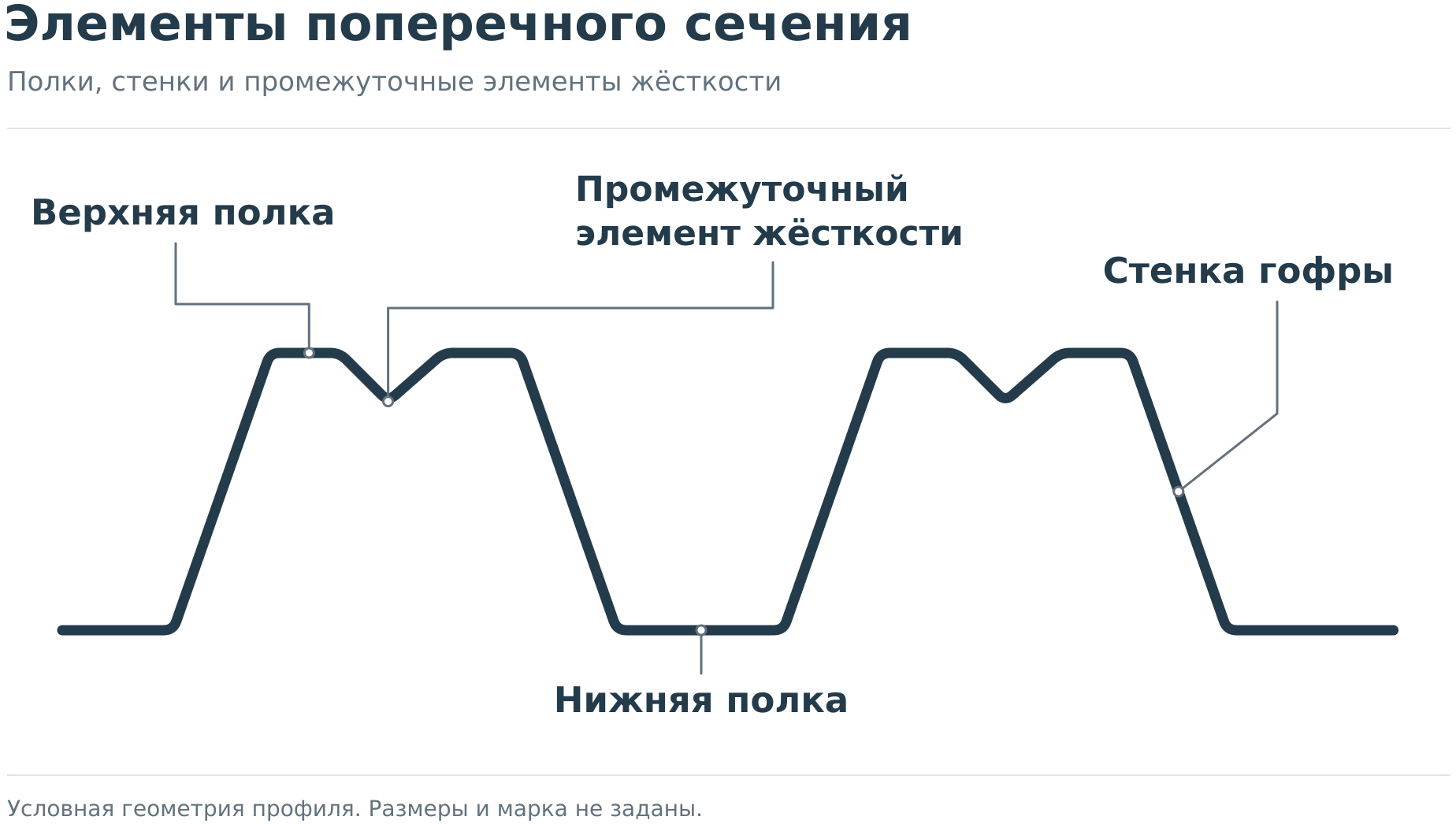

В расчётной модели профиль разделяют на плоские элементы. Для трапециевидного настила к ним относятся верхние и нижние полки, стенки гофры, краевые участки и части, примыкающие к промежуточным элементам жёсткости. Закругления в местах гиба и сами элементы жёсткости учитывают по правилам принятой методики; для сложной гофры их работа не сводится к редукции одной широкой полки.
Редуцируются участки со сжимающими напряжениями. Растянутая часть не теряет местную устойчивость от нормального растяжения и тем же способом не уменьшается. Стенка при изгибе может быть сжата частично: её эффективную ширину определяют с учётом градиента напряжений.
Рассчитайте предельные нагрузки и варианты укладки профнастила за 30 секунд
Укажите необходимые данные — получите результат.
Пластина, закреплённая по двум продольным кромкам, и краевой участок с одной закреплённой кромкой имеют разную устойчивость. Рёбра и канавки могут стабилизировать плоскую часть, но сами способны потерять устойчивость формы с прилегающими участками. Наличие рифа ещё не доказывает полную эффективность полки.
Раздел 7.4 СП 260 отдельно рассматривает полки, стенки и взаимодействие промежуточных элементов жёсткости гофрированных листов. Развитую геометрию высокого профиля нельзя корректно заменить набором прямоугольников и одним общим коэффициентом.

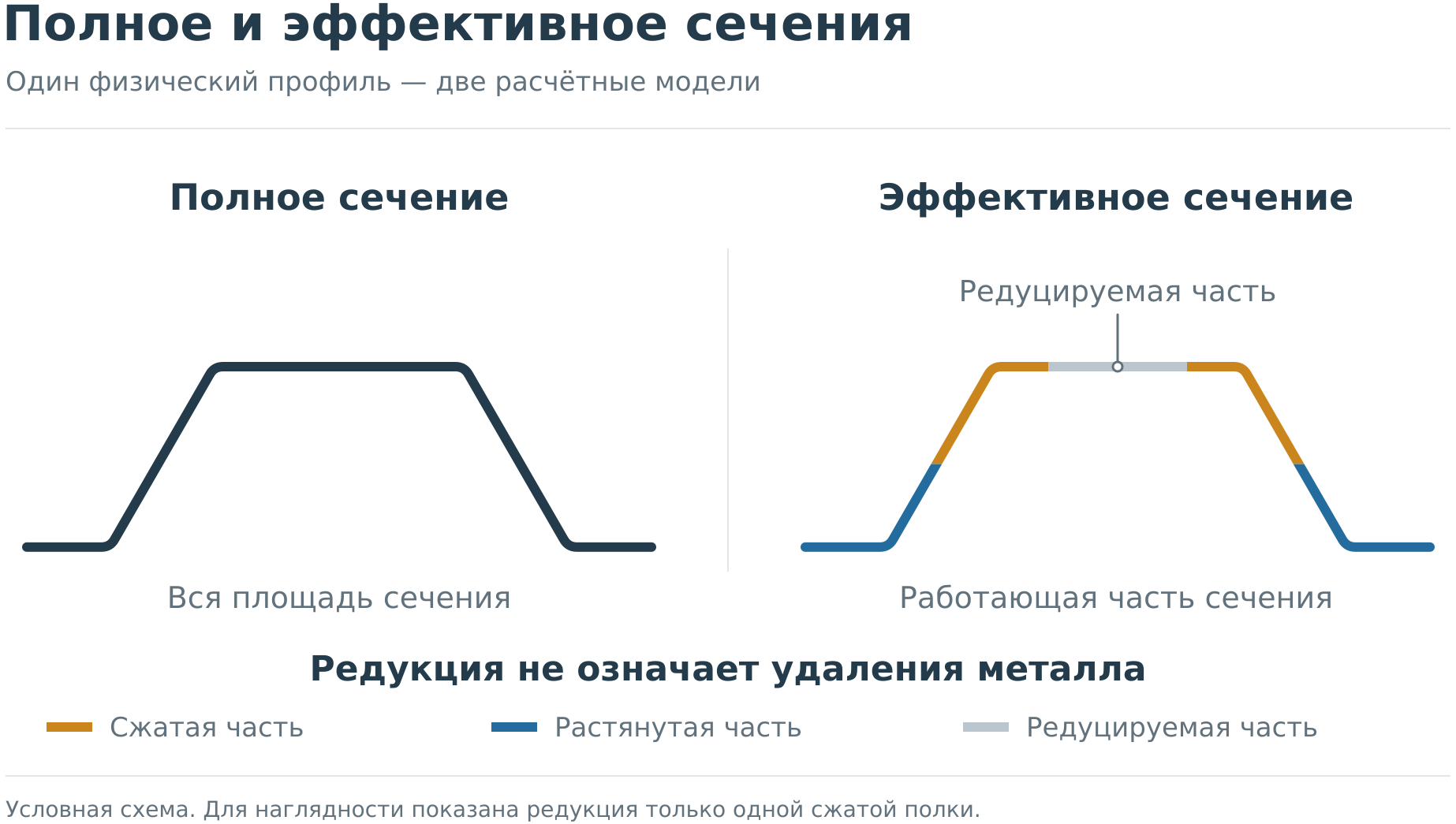

Чем полное сечение отличается от эффективного
После редукции меняется не только площадь. Из-за несимметричного исключения менее эффективных зон смещается центр тяжести, а вместе с ним нейтральная ось. Поэтому моменты инерции и сопротивления необходимо пересчитывать для сформированного эффективного сечения. Простое умножение характеристики брутто на условный процент не воспроизводит это перераспределение.
| Параметр | Полное сечение | Эффективное сечение |
|---|---|---|
| Площадь | Определяется по полной геометрии стальной основы | Учитывает эффективные части сжатых элементов |
| Центр тяжести | Находится для сечения брутто | Пересчитывается после редукции и может смещаться |
| Нейтральная ось при изгибе | Соответствует полной геометрии | Уточняется для эффективного сечения |
| Момент инерции | Рассчитывается по полному сечению | Определяется заново по эффективным участкам |
| Момент сопротивления | Зависит от полной геометрии и расстояния до крайнего волокна | Зависит от Ieff и нового положения нейтральной оси; значения для верхней и нижней зон могут различаться |
| Зависимость от расчётного случая | Геометрия остаётся той же | Состав эффективного сечения зависит от сжатой зоны и распределения напряжений |
| Применение | Исходная геометрия, начальное приближение и предусмотренные методикой проверки | Проверки несущей способности и деформации в случаях, где требуется учёт местной устойчивости |
Примечание: конкретный состав эффективного сечения зависит от расчётного случая.
Есть важная оговорка для чтения нормативных и заводских таблиц. Пункт 4.11 ГОСТ 24045-2016 требует определять справочные расчётные моменты инерции и сопротивления при поперечном изгибе с учётом редуцированной площади сжатых полок и стенок. Следовательно, значение из таблицы ГОСТ или каталога нельзя автоматически называть характеристикой полного сечения. Нужно проверить заголовок, примечания, обозначение сжатой полки, толщину и методику расчёта.
От каких факторов зависит степень редукции
Первый фактор - расчётная толщина стальной основы. По пункту 7.1.5 СП 260 её определяют без покрытий и, в предусмотренных случаях, с учётом минусового допуска проката. Номинальную толщину листа с цинком или полимером нельзя подставлять в расчёт без проверки.
Второй фактор - плоская ширина и её отношение к толщине. Полки одинаковой общей ширины работают по-разному, если одна разделена канавками или рёбрами, а другая остаётся гладкой. Значение имеют размеры подкреплений, радиусы гиба, закрепление продольных кромок и устойчивость формы.
Третий фактор - свойства стали. Более высокая прочность не гарантирует пропорционального роста несущей способности: при той же тонкой геометрии использование материала может ограничить местная устойчивость. Поэтому марка стали всегда указывается.
Четвёртый фактор - напряжённое состояние. Равномерное сжатие, изгиб с градиентом напряжений, совместное действие силы и момента и обратный изгиб формируют разные эффективные участки. Важны уровень и соотношение напряжений, нейтральная ось и знак момента.
Характеристики зависят и от стадии расчёта. Для прочности используют расчётные нагрузки, для прогиба - нормативные и соответствующую жёсткость. Пункт 10.4 СП 260 допускает учитывать Ieff переменным вдоль пролёта либо принимать значение для максимального по модулю момента от нормативной нагрузки.
Именно поэтому у профнастила нет универсального «процента редукции». Значение относится к конкретной геометрии, расчётной толщине, стали, напряжениям, направлению изгиба и принятой методике.

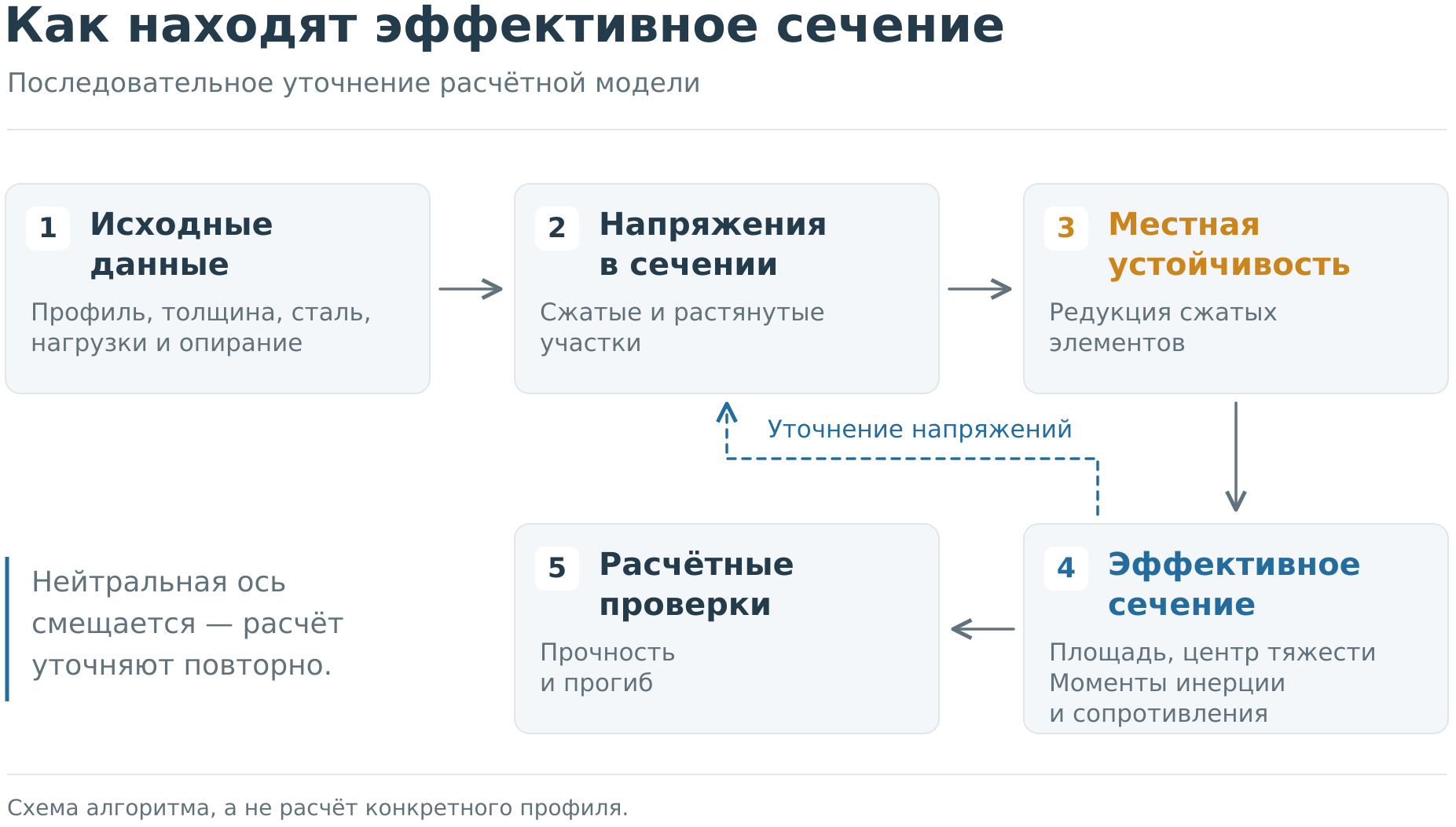

Как определяется эффективное сечение
Общий порядок расчёта можно представить как последовательность взаимосвязанных операций:
- Фиксируют геометрию профиля, элементы жёсткости, рабочую ориентацию и оси
- Определяют расчётную толщину стальной основы с учётом покрытия и допуска по правилам пункта 7.1.5 СП 260
- Разделяют сечение на плоские элементы и задают закрепление продольных кромок
- Выбирают расчётный случай и получают начальную диаграмму напряжений по полному сечению
- Для сжатых пластин определяют критические напряжения, гибкость и коэффициенты по разделам 7.3 и 7.4 СП 260
- Рассчитывают эффективные значения ширины или уменьшенные расчётные толщины предусмотренных методикой участков
- Собирают эффективное сечение, находят его площадь и центр тяжести
- Пересчитывают Ieff и Weff для верхней и нижней крайних точек
- При необходимости повторяют расчёт: смещение нейтральной оси меняет распределение напряжений, а оно, в свою очередь, влияет на редукцию
- Проверяют несущую способность, деформацию, стенки, опорные зоны, крепёж и общую устойчивость
В предусмотренном СП итерационном расчёте начинают с полного сечения и уточняют его, пока характеристики соседних приближений не будут отличаться существенно; в пункте 7.3.1.7 указан ориентир 1-2 %. У несимметричного профиля смещение нейтральной оси способно заметно изменить эффективную ширину стенок и Weff.
Результат - комплект Aeff, координат центра тяжести, Ieff и Weff для заданного случая, а затем расчётное сопротивление усилию. При изменении толщины, стали, ориентации, знака момента или схемы его определяют заново.

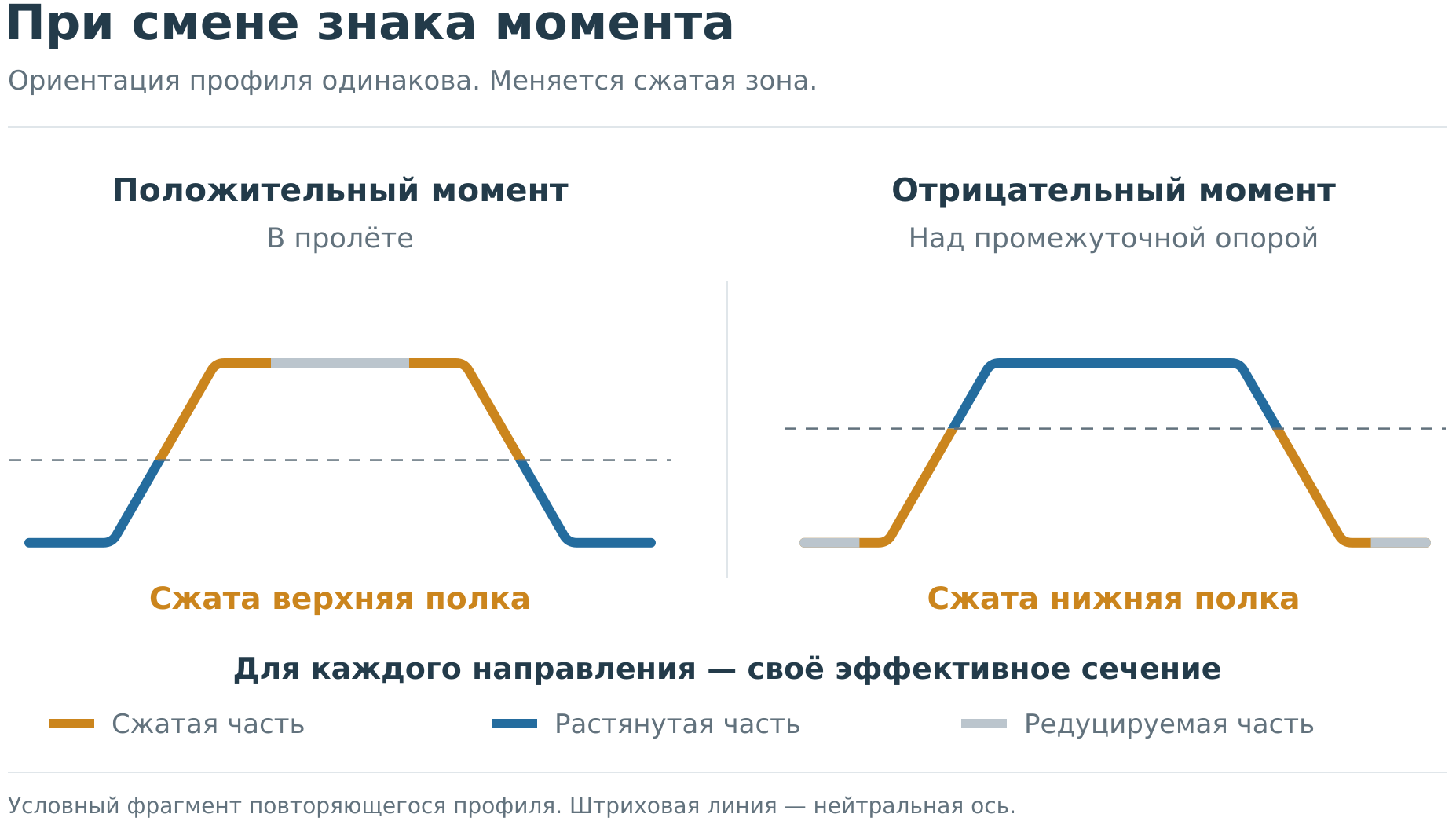

Почему характеристики зависят от направления изгиба
Для листа в пролёте под нагрузкой, направленной к опорам, обычно сжата одна полка, а над промежуточной опорой неразрезной схемы - противоположная. Точное наименование положительного и отрицательного момента зависит от принятой системы знаков, поэтому в технической таблице надёжнее дополнительно указывать, какая полка сжата: широкая или узкая, верхняя или нижняя в рабочей ориентации.
При изменении знака момента меняется состав сжатой зоны. Редуцироваться начинают другие участки полок и стенок, иначе работают промежуточные элементы жёсткости, а центр тяжести эффективного сечения смещается в другую сторону. Для несимметричной гофры различия между Weff,+ и Weff,- могут быть существенными даже при неизменных высоте, толщине и массе листа.
Зависимость важна не только для многопролётной схемы. Ветровой отсос может изменить направление изгиба по сравнению со снегом, а на консоли возникает иной знак момента. При перевороте профиля широкая и узкая полки меняются ролями, поэтому табличное значение необходимо перепроверить.
В многопролётной схеме лист работает в пролётах и над опорами. Нужны характеристики для обоих знаков момента и проверка опорных зон. Высокое пролётное Weff не компенсирует недостаточную способность над опорой и не отменяет проверку стенки на местную силу.
Как должен выглядеть проверяемый расчётный пример
Корректный пример строят для одного реального профиля, одной толщины стальной основы и одной марки стали. Для него задают расчётную схему, направление укладки и два состояния: сжатие одной полки при пролётном изгибе и сжатие противоположной полки при обратном моменте. Все исходные размеры должны соответствовать рабочему чертежу, а не обобщённому эскизу.
По каждому состоянию показывают диаграмму напряжений, редуцируемые участки, положение нейтральной оси и итоговые Aeff, Ieff и Weff. Сравнение с полным сечением выполняют отдельно по площади, моменту инерции, верхнему и нижнему моментам сопротивления. Итогом должен быть расчётный изгибающий момент или допустимая нагрузка для явно заданной схемы, а не абстрактный процент «потери несущей способности».
Числа для такого примера берут из проверенного технического отчёта либо расчёта, согласованного инженером. Пропорционально пересчитывать характеристики между толщинами или использовать условные значения нельзя, так как они закономерно воспринимаются параметрами выпускаемой продукции. Если подтверждённых данных нет, методическое объяснение точнее и безопаснее фиктивной числовой иллюстрации!
Как редукция влияет на подбор профнастила
Учёт эффективного сечения может уменьшить расчётный момент сопротивления относительно оценки по полной геометрии, изменить жёсткость и допустимую нагрузку. В проекте это может привести к выбору другой толщины, сокращению пролёта, изменению шага прогонов или переходу на профиль с иной системой полок, стенок и элементов жёсткости.
Профиль с меньшей относительной редукцией не обязательно лучше. Выбор зависит от массы, рабочей ширины, опорных реакций, прогиба, креплений, монтажной стадии, защиты и стоимости системы. Развитые рёбра могут стабилизировать полки, но их вклад подтверждают расчётом устойчивости формы.
Профили сравнивают при одинаковых пролётах, опорах, нагрузках, сталях и расчётных толщинах, коэффициентах, критерии прогиба и закреплении. Таблица допустимых нагрузок - результат конкретной модели, а не постоянное свойство марки вне этой модели.
Редукция не определяет результат в одиночку. Ограничить настил могут стенка у опоры, поперечная сила, крепёж, нахлёст, ширина опирания или свободная полка. Для несъёмной опалубки отдельно проверяют монтаж, а для сталежелезобетонного перекрытия - эксплуатационную стадию и передачу сдвига.
Типичные ошибки при использовании редуцированных характеристик
Общий признак этих ошибок - отрыв характеристики от расчётного случая.
- Характеристики брутто принимают за расчётные. Несущая способность может быть завышена, если местная устойчивость не учтена иначе.
- К профилю применяют один процент редукции. Подход не различает полки, стенки и элементы жёсткости и игнорирует смещение нейтральной оси.
- Данные переносят между толщинами пропорционально. Отношение ширины к толщине меняется, поэтому Aeff, Ieff и Weff нелинейны.
- Игнорируют новое положение центра тяжести. В результате неверно определяют расстояния до крайних волокон и моменты сопротивления верхней и нижней зон.
- Используют одно значение для обоих знаков момента. При обратном изгибе сжимаются другие части гофры.
- В расчёт подставляют номинальную толщину с покрытием. Это завышает толщину стальной основы и искажает как геометрию, так и гибкость пластин.
- Сравнивают разные методики. Одинаковые обозначения I и W не гарантируют одинаковых предпосылок и состава сечения.
- Не проверяют схему таблицы нагрузок. Пролёты, опоры, ориентация, закрепление и критерий прогиба могут не совпасть с проектом.
- Переносят однопролётный результат на неразрезную схему. В многопролётном настиле возникают обратные моменты и иные опорные реакции.
- Не указывают марку стали. Расчётное сопротивление влияет и на прочность, и на оценку гибкости сжатых пластин.
- Для прогиба берут произвольный Ieff. Жёсткость должна соответствовать нормативной нагрузке и распределению моментов.
Любое значение эффективного сечения должно сопровождаться геометрией, толщиной, сталью, направлением изгиба и методикой, по которой оно получено.
Рассчитайте предельные нагрузки профнастила СКН за 30 секунд
Укажите необходимые данные — получите результат.
Какие данные необходимо запросить у производителя
Для включения профнастила в проект нужен следующий комплект:
- чертёж фактического поперечного сечения с размерами полок, стенок, радиусов и элементов жёсткости
- рабочую ширину, ориентацию листа и обозначение расчётных осей
- номинальную и расчётную толщину стальной основы, класс металлического покрытия и сведения о допусках
- марку стали, нормативный предел текучести и принятые расчётные сопротивления
- характеристики полного сечения и эффективные Aeff, Ieff, Weff с указанием сжатой полки или знака момента
- нормативную базу, редакцию документов, методику и сведения о расчётном ПО
- таблицы нагрузок с пролётами, числом опор, шириной опирания, видом нагрузки, коэффициентами, собственным весом и критерием прогиба
- условия закрепления, шаг крепежа, требования к продольным стыкам и ограничения по применению таблиц
- технический отчёт, протокол расчёта или результаты испытаний
- для несъёмной опалубки и композитных решений - отдельные данные для монтажной и эксплуатационной стадий
ГОСТ Р 58901-2020 устанавливает методику расчёта трапециевидных профилей и требования к оформлению результатов, а ГОСТ Р 58900-2020 регулирует контрольные статические испытания. Ссылка на стандарт не заменяет исходных данных, но показывает основу результата.
BIM-модели и онлайн-таблицы полезны, если указаны их границы. Для подбора производителю передают пролёты, опоры, постоянные и временные нагрузки, ветровой отсос, требования по прогибу и крепление.
Часто задаваемые вопросы
Редукция учитывает местную потерю устойчивости сжатых частей, но не означает физического уменьшения металла или разрушения листа. Эффективные характеристики зависят от геометрии, расчётной толщины, стали, напряжений и направления изгиба; постоянного коэффициента для марки профнастила нет. Сравнивать профили можно только при единой методике и схеме работы, а таблицу необходимо читать вместе с исходными условиями.
Для инженерного подбора профилированного настила специалистам понадобится информация о: пролёте, числе опор, нагрузках, требованиях по прогибу и предполагаемой ориентацию листа. На этой основе можно выбрать профиль и подготовить расчётные материалы для проверки проектировщиком.
