Профилированный лист изменяет размеры при нагреве и охлаждении независимо от того, выполняет ли он функцию наружной облицовки, кровельного покрытия или несущего настила. Но расчётная проблема возникает не из самого факта расширения стали, а из взаимодействия листа с креплениями, опорами, нахлёстами и смежными конструкциями. Свободное удлинение не сопровождается температурными напряжениями; при ограничении перемещений появляются реакции и дополнительные усилия.
Задача проектировщика – задать корректный температурный режим, определить потенциальные перемещения, принять действительную схему закрепления и проверить её работу. Для кровли и фасада необходимо сохранить герметичность и геометрию, для несущего профлиста – ещё и расчётную передачу усилий. Ни универсальный температурный зазор, ни допустимая длина листа не назначаются без анализа конкретного узла.
Температурная работа профнастила: что действительно влияет на конструкцию
Стальная основа расширяется и сокращается по всем направлениям. Вдоль гофры температурная деформация прежде всего выражается в изменении длины листа; поперёк гофры геометрия профилирования влияет на изгибную жёсткость и распределение деформаций. Ориентация гофры, длина листа, число опор и характер межлистовых соединений определяют, где возникают перемещения и как они передаются в несущую систему.
Реальная конструкция редко отвечает одной из двух идеальных моделей – полностью свободной или полностью защемлённой. Самонарезающие винты, прогоны и элементы подсистемы обладают конечной жёсткостью, поэтому часть температурной деформации проявляется как перемещение, а часть – как напряжение. При неодинаковом нагреве освещённых и затенённых зон, а также наружной и внутренней поверхностей возможны изгиб и локальное коробление. Внешнюю волнистость нельзя автоматически объяснять температурой: её сопоставляют с монтажными напряжениями, плоскостностью основания и отклонениями геометрии.
Особенно чувствительны места концентрации усилий: отверстия крепежа, продольные и поперечные нахлёсты, примыкания к жёстким элементам. Здесь возможны смятие тонкого металла, изменение формы отверстий, нарушение обжатия уплотнителей и потеря герметичности. Если профлист участвует в пространственной работе каркаса, изменение схемы крепления влияет также на передачу сдвига и устойчивость системы.
Профлист для сталебетонных перекрытий
Профнастил с высокой гофрой и боковой выштамповкой
Нормативная основа и границы её применения
Расчётные температурные климатические воздействия назначают по разделу 13 СП 20.13330.2016 «Нагрузки и воздействия». В нём разграничены воздействия, связанные с условиями замыкания конструкций, и воздействия от перепада температуры по сечению вследствие солнечной радиации или условий эксплуатации. Климатические исходные данные принимают по СП 131.13330.2025 «Строительная климатология» с учётом района строительства и назначения конструкции.
Расчёты стальных элементов и соединений выполняют с применением СП 16.13330.2017 «Стальные конструкции», а для холодногнутых тонкостенных профилей и гофрированных листов – СП 260.1325800.2023 в пределах его области применения. Последний содержит специальные положения о местной устойчивости, соединениях и работе настила как диафрагмы жёсткости (приложение Б). Для кровли дополнительно используют СП 17.13330.2017 «Кровли», для сталежелезобетонных плит с профилированным настилом – СП 266.1325800.2016; технические характеристики трапециевидного профиля регламентирует ГОСТ 24045-2016.
Перечисленные документы не заменяют расчёта конкретного компенсационного узла. Рабочий ход подвижного соединения, допустимые нагрузки, уплотнения и технологические допуски должны быть подтверждены технической документацией системы, расчётом и, когда это требуется, испытаниями.
Требования к оформлению проектной и рабочей документации по состоянию на октябрь 2026 года задаёт ГОСТ Р 21.101-2026, действующий с 1 апреля 2026 года взамен ГОСТ Р 21.101-2020.
Как назначить температурный режим профилированного листа
Расчёт начинают с температурного режима самого металлического элемента. Открытая кровля при солнечном УФ-излучении может быть теплее окружающего воздуха, а несущий лист под теплоизоляцией кровли будет работать в ином диапазоне. Для фасада значимы ориентация относительно сторон света, затенение и вентиляция зазора; внутри здания – режим отопления и локальные технологические тепловыделения.
Цвет покрытия влияет на поглощение солнечного излучения, однако одного кода RAL недостаточно для назначения расчётного коэффициента. Используют методику СП 20.13330.2016 и обоснованные характеристики наружной поверхности. В многослойном ограждении температурное состояние листа определяют с учётом положения относительно теплоизоляции и условий теплообмена. Нельзя приравнивать к отапливаемому помещению неотапливаемый склад или зону рядом с технологическим источником тепла.
| Конструкция | Основные температурные воздействия | Что необходимо учитывать |
|---|---|---|
| Открытая металлическая кровля | Солнечный нагрев, суточные и сезонные колебания | Цвет покрытия, ориентацию ската, условия охлаждения |
| Несущий профлист под теплоизоляцией кровли | Температуру помещения, теплопередачу через кровельную систему | Положение листа относительно теплоизоляции и режим эксплуатации |
| Наружная фасадная облицовка | Солнечное облучение, наружную температуру, затенение | Ориентацию фасада, цвет покрытия, вентиляцию зазора |
| Внутренний несущий настил | Температуру воздуха помещения, технологические тепловыделения | Режим отопления, локальные источники тепла, условия монтажа |
Различия определяют состав исходных данных; численные значения назначают для конкретного объекта.
Отсчёт перемещений ведут от температуры элемента при замыкании расчётной системы – обычно в момент окончательного закрепления соответствующего участка. Это не обязательно температура воздуха в день поставки или начала монтажа. Отдельно рассматривают изменение средней температуры, вызывающее общее удлинение, и температурный перепад, способный вызвать изгиб. Неблагоприятные температурные ситуации и сочетания с ветром, снегом и эксплуатационными воздействиями назначают по применимой нормативной схеме без механического суммирования несовместимых экстремумов.
Результатом этапа должен быть конкретный набор исходных данных: температура замыкания, расчётные температуры листа, перепады для проверяемых ситуаций и допущения о теплообмене. Без него дальнейший расчёт соединений формально точен, но физически необоснован.
Расчёт перемещений и дополнительных напряжений
Сперва оценивают свободную температурную деформацию прямолинейного участка профлиста вдоль рассматриваемого направления. Для стальной основы по таблице Б.1 СП 16.13330.2017 принимают коэффициент линейного расширения α = 0.12·10⁻⁴ °C⁻¹ (12·10⁻⁶ °C⁻¹). При длине L и изменении температуры ΔT относительно состояния замыкания свободное удлинение или укорочение вычисляют по выражению:
ΔL = α · L · ΔT
При L в метрах и результате в миллиметрах формула принимает вид ΔL = 0.012 · L · ΔT. Плюс соответствует удлинению, минус – укорочению. Для расчёта конкретного примыкания важна не всегда полная длина листа, а расстояние до фактической точки ограничения перемещения; она должна вытекать из проверенной схемы креплений, опор и стыков. Отдельный саморез нельзя произвольно объявить «неподвижной точкой», а плотное отверстие – подвижным соединением.
| Длина участка, м | ΔT = 20 °C | ΔT = 40 °C | ΔT = 60 °C | ΔT = 80 °C |
|---|---|---|---|---|
| 3 | 0.72 | 1.44 | 2.16 | 2.88 |
| 6 | 1.44 | 2.88 | 4.32 | 5.76 |
| 9 | 2.16 | 4.32 | 6.48 | 8.64 |
| 12 | 2.88 | 5.76 | 8.64 | 11.52 |
Значения иллюстративные, рассчитаны для свободного расширения при α = 12·10⁻⁶ °C⁻¹; они не являются нормативными размерами зазоров.
При полном запрещении осевой деформации температурное воздействие порождает внутреннее напряжение и реакции в закреплениях. Для идеализированного прямолинейного стального стержня, остающегося в упругой стадии, σ = E · α · ΔT. По той же таблице Б.1 СП 16.13330.2017 модуль упругости стали E = 206 000 МПа. Этот расчёт задаёт лишь предельную модель полного защемления: реальный гофрированный настил с промежуточными опорами и податливыми соединениями работает иначе.
Расчётный пример: напряжение при полном защемлении
При E = 206 000 МПа, α = 12·10⁻⁶ °C⁻¹ и нагреве ΔT = 50 °C абсолютное упругое напряжение |σ| ≈ 124 МПа. Умножать его на площадь сечения профнастила и считать полученную величину действительной реакцией каждого самореза без пространственной расчётной модели нельзя!
В частично закреплённой системе температурные усилия зависят от деформации опор и крепежа; их проверяют в сочетаниях с другими воздействиями. У тонкостенных листов отдельно оценивают местную устойчивость сжатых полок и стенок, смятие металла около креплений, работу отверстий и соединений. Разность температур по сечению и между участками может вызывать дополнительный изгиб даже без полного осевого защемления.
Крепление, компенсационные узлы и требования к крепежу
Нельзя выбирать компенсацию до определения несущей функции профлиста. Лист может служить наружной облицовкой, ограждением, элементом перекрытия или диафрагмой жёсткости; во всех случаях путь передачи ветровых, вертикальных и сдвигающих усилий различается. Обычный саморез в плотном отверстии обеспечивает закрепление, но сам по себе не является скользящей опорой. Его ослабление не создаёт контролируемого хода: ухудшаются обжатие уплотнителя и сопротивление переменным воздействиям.
Если расчёт требует относительного перемещения, применяют специально разработанный узел с установленным направлением и диапазоном хода. В подтверждающих данных должны быть указаны несущая способность во всех рабочих положениях, допустимые деформации, особенности циклической работы и требования к монтажу. Нельзя автоматически переносить подвижные кляммеры и ограничения длины полотен фальцевой кровли на трапециевидный профнастил, закреплённый саморезами.
| Решение | Работа при изменении температуры | Условия применения и проверки |
|---|---|---|
| Жёсткое крепление саморезами | Ограничивает относительные перемещения | Проверка усилий в листе, крепеже и опорах |
| Специальное подвижное соединение | Допускает перемещение в заданном направлении | Подтверждение рабочего хода, несущей способности и герметичности |
| Деформационный узел между участками покрытия | Позволяет смежным участкам перемещаться относительно друг друга | Расчёт перемещений, устройство примыканий и защита от протечек |
| Крепление несущего настила, работающего как диафрагма | Передаёт расчётные сдвигающие усилия | Проверка пространственной жёсткости, прочности соединений и температурных воздействий |
Для настила, работающего как диафрагма жёсткости, произвольная замена креплений подвижными недопустима.
Размер монтажного зазора назначают не по одной строке таблицы удлинений: учитывают перемещения обоих элементов, установочную температуру, допуски, перекрытие нахлёстов и сохранение уплотнения. Разрыв листов без проработанного сопряжения не является полноценным деформационным швом. Крепёж проверяют на срез, вырыв, смятие листа и действие передаваемых реакций; для тонкостенных систем используют положения раздела 11 СП 260.1325800.2023 и техническую документацию изготовителей.

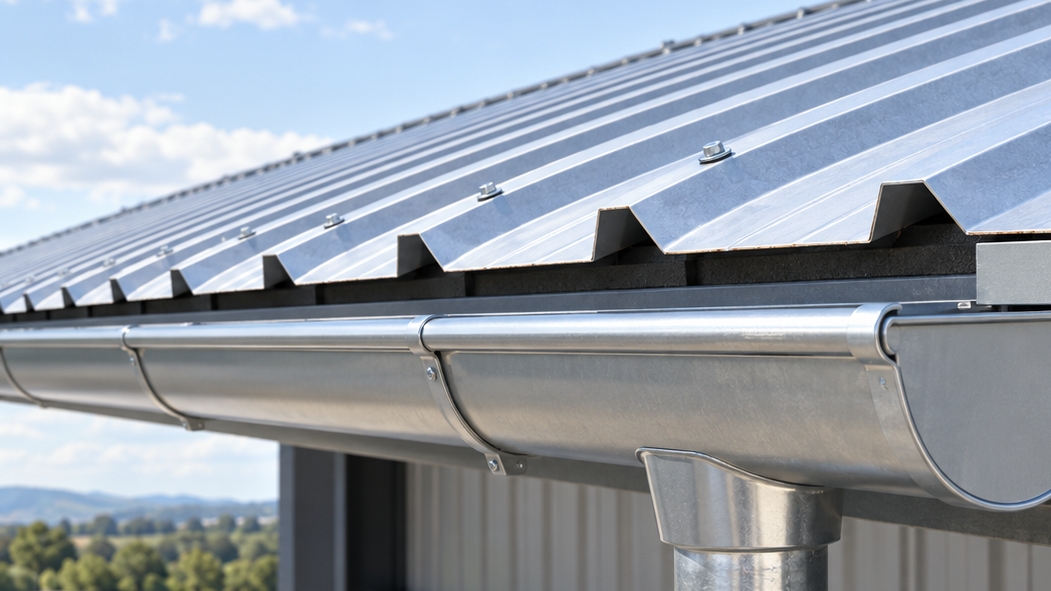

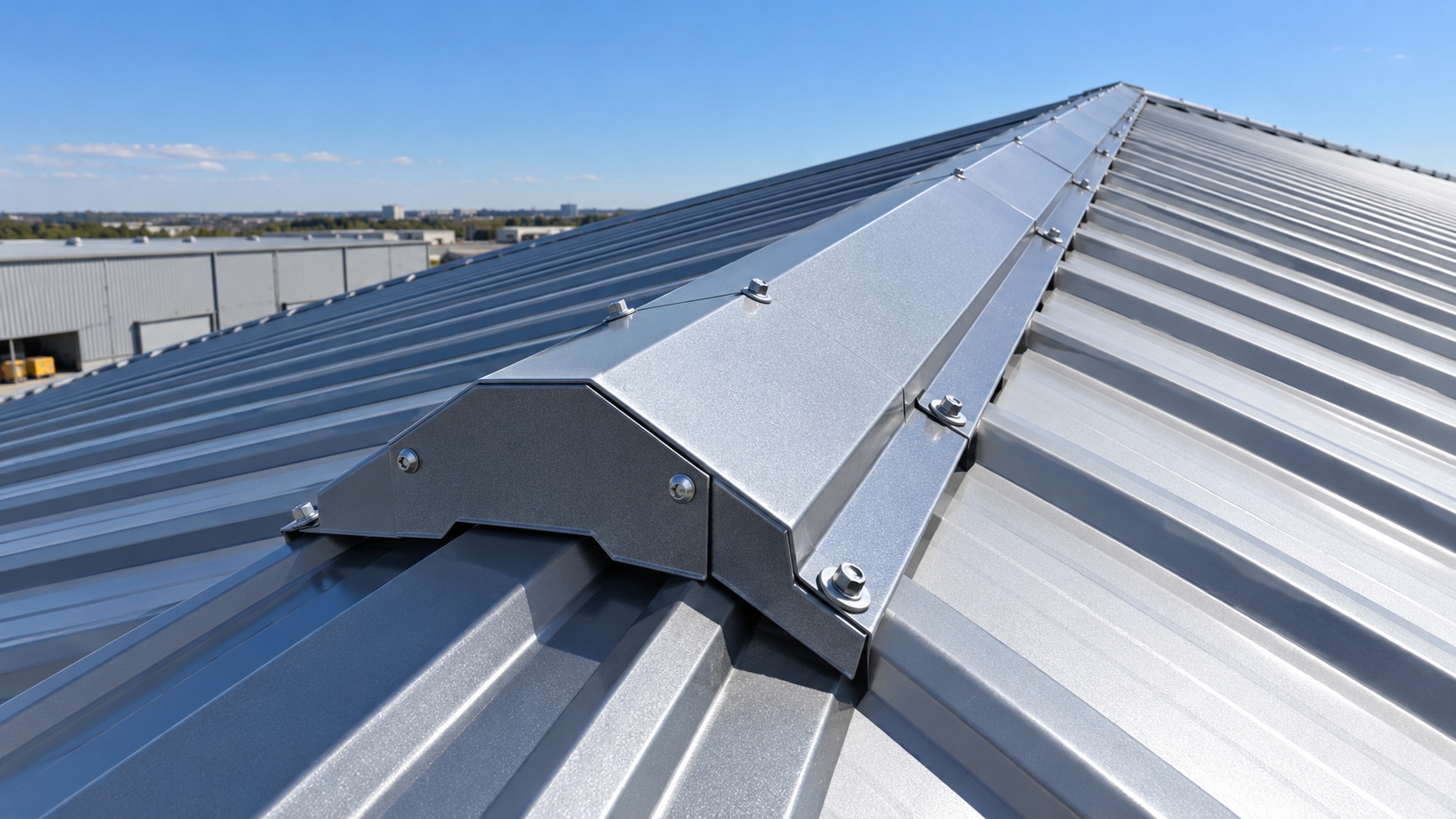

Кровля: скаты, примыкания и водонепроницаемость
На длинном кровельном скате возможное удлинение возрастает с длиной участка, однако необходимость деления покрытия зависит также от расположения опор, типа крепления, стыков и роли листа в конструкции. В расчёте проверяют положения коньковых и карнизных планок, свес относительно желоба, торцевые зазоры и возможность непредусмотренного жёсткого связывания листов доборными элементами. Увеличение длины ската само по себе не даёт основания назначить универсальный шаг температурных швов.

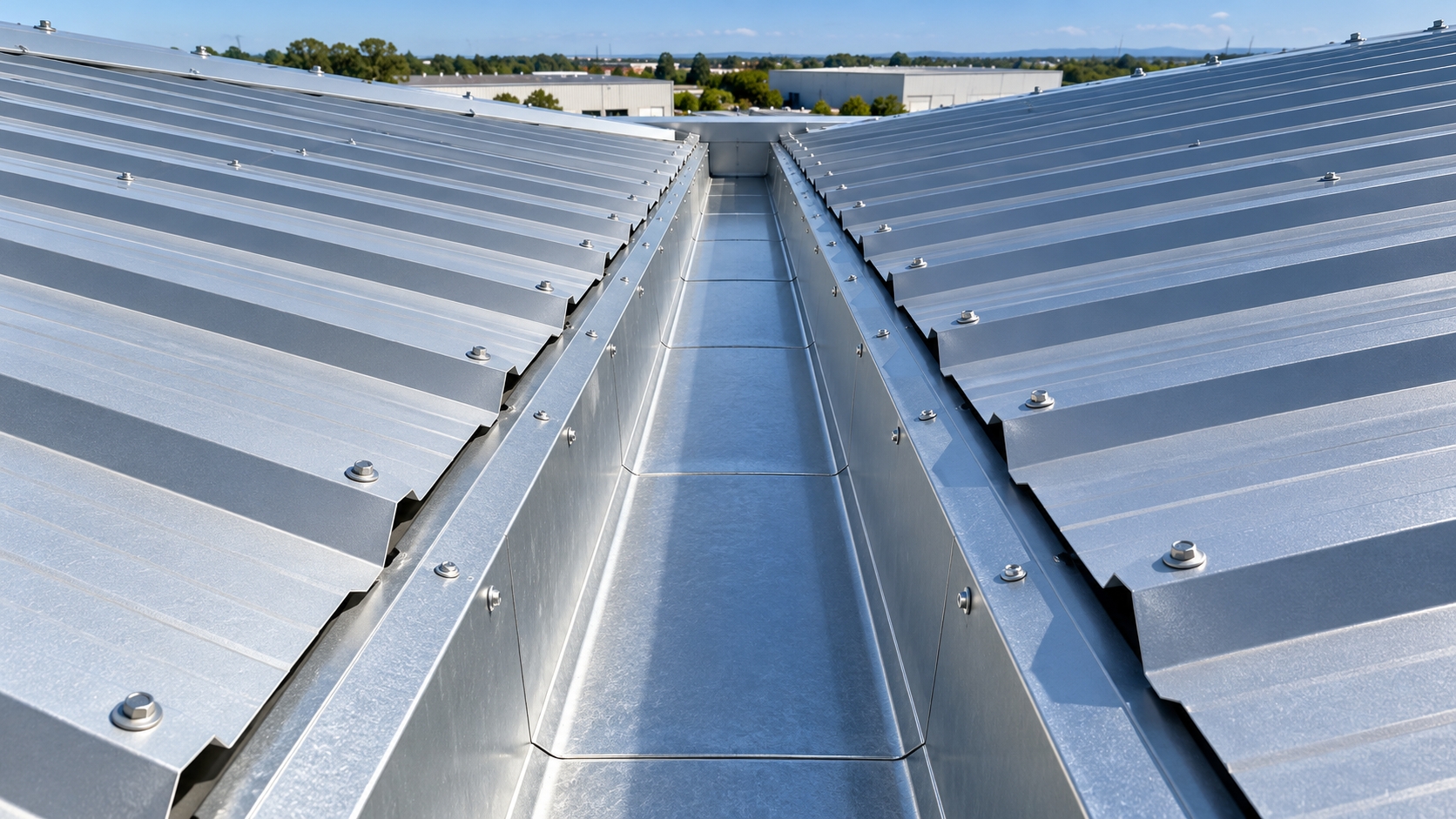

В узлах парапетов, кровельных проходок, ендов и сопряжений со стенами важно сохранить водоотвод и герметичность при допустимых взаимных перемещениях. СП 17.13330.2017, подраздел 6.4.4, устанавливает правила для кровель из металлических гофрированных листов, включая требования к нахлёстам, основанию и креплению. Эти требования применяют вместе с расчётом нагрузок и перемещений, а не вместо него. Герметик, шайба или дополнительные элементы не должны воспринимать перемещение, выходящее за пределы их подтверждённой работоспособности.
Кровельное покрытие не должно случайно связывать части здания, разделённые деформационным швом. Над таким швом проектируют самостоятельное водонепроницаемое сопряжение с допустимым ходом, увязанное с перемещениями каркаса. При эксплуатации температурные циклы могут проявляться в износе отверстий, потере прижима или раскрытии стыков; проект должен предусматривать возможность осмотра и ремонта критичных узлов.
Фасад: ориентация гофров и работа подсистемы
При вертикальной ориентации гофры основное линейное изменение размера листа вдоль профиля направлено по высоте фасада; при горизонтальной – вдоль стены. Поперечные температурные деформации также возможны, но их проявление зависит от геометрии и закрепления. Поэтому размещение стыков, опорных прогонов и узлов примыкания назначают с учётом реального направления возможных перемещений.
Металлическая облицовка, прогоны и несущая стена могут нагреваться неодинаково. Даже при сходных коэффициентах линейного расширения разные температурные режимы и жёсткости приводят к относительным смещениям. На протяжённых фасадах необходимость разделения облицовки на участки и положение соединительных планок определяют по расчёту; универсального шага компенсационных швов для всех фасадов из профнастила нет.
Возле окон, ворот и дверей контролируют зазоры до обрамлений и сохранение водоотвода; на углах учитывают неодинаковый нагрев смежных фасадов, а у межэтажных сопряжений – работу перекрытий и подсистемы. Основание проверяют на плоскостность, крепёж – на ветровой отрыв и возможное смятие отверстий. Нельзя ослаблять саморезы ради устранения волнистости: сначала устанавливают её причину и при необходимости корректируют проектный узел.

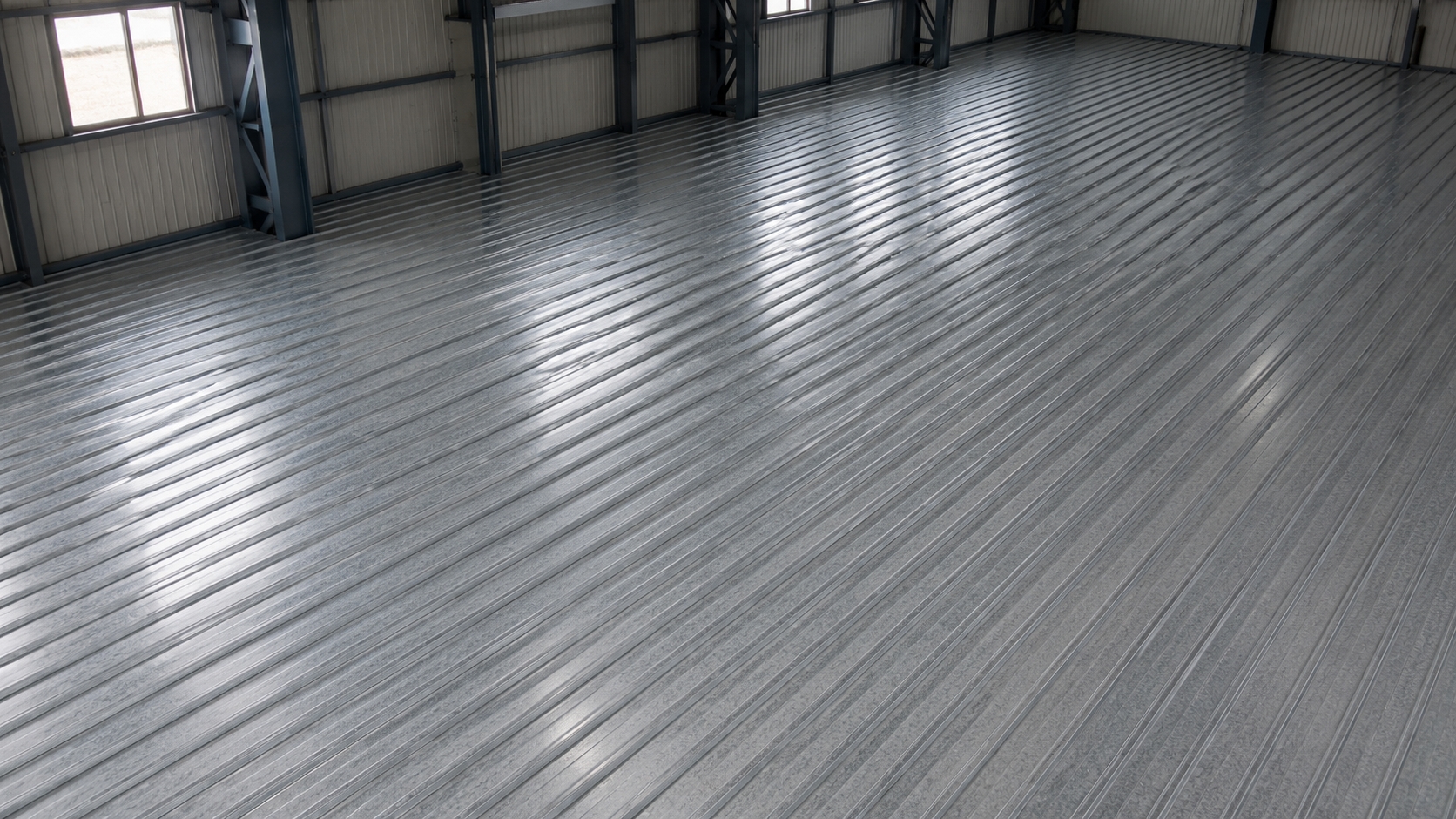

Несущий настил и сталебетонные перекрытия
Для несущего профлиста ограничение температурных перемещений может создавать реакции в опорах и соединениях, которые учитывают вместе с вертикальными и горизонтальными нагрузками. Если настил работает как диафрагма жёсткости, он передаёт сдвиг через опорные и межлистовые соединения. Приложение Б СП 260.1325800.2023 рассматривает расчёт и условия использования такой диафрагмы. Самовольная замена опорных креплений подвижными изменит расчётную схему каркаса.
В сталебетонном перекрытии необходимо разграничивать стадии строительства. До достижения необходимой прочности бетона профнастил выполняет функцию несъёмной опалубки и рассчитывается как тонкостенный элемент на строительные нагрузки с учётом предусмотренных временных опор. После твердения бетона совместная работа листа и плиты принимается только при обеспеченной передаче сдвига, требуемой конструктивной связи и выполнении положений СП 266.1325800.2016. Лист, используемый лишь как опалубка, автоматически не становится внешней рабочей арматурой.
Температурные деформации сталебетонного элемента следует оценивать с учётом совместной работы материалов, а при необходимости – усадки и ползучести бетона. Деформационные швы здания должны быть согласованы с разрезкой настила, бетона и арматуры и с опиранием кромок. Схемы скользящих кровельных креплений для таких узлов без отдельного обоснования неприемлемы.
Практический расчёт: две схемы закрепления одного участка
Рассмотрим условный кровельный участок профлиста длиной 12 метров вдоль гофры. Для одинакового температурного диапазона сопоставим две идеализированные схемы.
Расчёт показывает принцип распределения деформаций, но не является готовой схемой крепления и не заменяет проверки конкретной конструкции!
Исходные условия и свободное изменение длины
L = 12 м; α = 12·10⁻⁶ °C⁻¹; изменение температуры относительно положения замыкания при нагреве +50 °C, при охлаждении -30 °C. По формуле ΔL = α·L·ΔT получаем +7.2 мм при нагреве и -4.32 мм при охлаждении. Размах между крайними положениями равен 11.52 мм. Если один конец действительно неподвижен, а остальной участок может свободно деформироваться, перемещение противоположного конца соответствует этим значениям. При условной фиксации посередине и свободных концах нагрев на +50 °C даёт по 3.6 мм на каждом конце.
- В варианте А оба конца условно полностью закреплены вдоль оси: температурное удлинение не превращается в перемещение концов, но возникают реакции и напряжения, распределение которых для настоящего настила зависит от гофров, промежуточных опор, крепежа и каркаса.
- В варианте Б один конец зафиксирован, а противоположный имеет специальный подвижный узел; при отсутствии других ограничений ему требуется рабочая возможность хода +7.2/-4.32 мм относительно монтажного положения. Проектный ход назначают с учётом допусков и свойств уплотнения.
Обе схемы идеализированы: промежуточные соединения могут изменить распределение усилий и перемещений.
Один и тот же результат расчёта свободного удлинения не определяет автоматически способ закрепления. Для варианта А главным становится проверка реакций и соединений, для варианта Б – подтверждение рабочего хода, несущей способности и герметичности специального узла.
Проектная документация и монтажный контроль
Расчётная схема должна быть воспроизводима на строительной площадке. В расчётной записке фиксируют исходные температуры и допущения, температуру замыкания, расчётные длины, модель закрепления, перемещения и усилия. На планах, разрезах и деталировке показывают границы температурных участков, положения деформационных швов, специальные соединения, направление допускаемого хода и установочные размеры.
Спецификация должна однозначно задавать марку и геометрию профлиста, тип и шаг крепежа, основание, требования к уплотнителям и монтажным допускам. Если установочный размер зависит от температуры элемента, проектом задают правило корректировки, а на площадке фиксируют фактическую температуру при окончательном креплении. До закрытия узлов проверяют плоскостность основания, расположение крепежа, фактические зазоры и сохранность уплотнений; для скрываемых соединений оформляют предусмотренные документы контроля. Оформление рабочих материалов выполняют по ГОСТ Р 21.101-2026.
Изменение марки и длины листа, схемы креплений, температурного шва либо условий замыкания способно изменить реакции и перемещения. Такие изменения согласуют с проектировщиком до выполнения работ и при необходимости пересчитывают затронутые элементы. Контроль должен завершать ту же цепочку, которая использована при расчёте: температура – схема – узел – монтажное исполнение.
Типичные ошибки
Распространённые причины дефектов – подмена температуры листа температурой воздуха, неверная длина расчётного участка, принятие плотного крепления за скользящее, отсутствие проверки напряжений и несогласованность перемещений облицовки с каркасом. Не менее опасно считать увеличенное отверстие или дополнительный герметик полноценным компенсационным узлом без сведений о его рабочем ходе и передаваемых нагрузках.
| Ошибка | Возможные последствия | Проверочные мероприятия |
|---|---|---|
| Температура листа приравнена к температуре воздуха | Недооценка деформаций и усилий | Определить температуру элемента с учётом условий эксплуатации |
| Неверно установлена расчётная длина | Ошибка в определении перемещений | Проверить точки закрепления, стыки и опоры |
| Закрепления назначены без расчёта температурных усилий | Деформация листа, перегрузка крепежа | Проверить напряжения, устойчивость и несущую способность соединений |
| Не учтены перемещения сопряжённых конструкций | Повреждение примыканий, нарушение герметичности | Рассчитать относительные перемещения элементов |
| Компенсационный узел не подтверждён расчётом или испытаниями | Повреждение соединения, потеря герметичности или несущей способности | Подтвердить рабочий ход, нагрузки и условия монтажа |
Учёт температурных деформаций профнастила начинается с определения температурного режима элемента и его фактического закрепления. Формула свободного расширения показывает возможное перемещение, но не заменяет проверки температурных усилий в листе, крепеже и опорах. Для кровли, фасада и несущего настила расчётные схемы и допустимые способы компенсации различаются.
Надёжное решение сочетает проверенную передачу нагрузок, работоспособные стыки и примыкания, и понятные монтажные требования. Подвижные узлы применяют только при подтверждённых характеристиках, а конструктивные решения, влияющие на температурную работу системы, фиксируют в проектной и рабочей документации.
