Профнастил Н153-840 0,75 мм Оцинкованный

Нет в наличии

К сравнению
  • Описание
  • Характеристики
  • Доставка и оплата
  • Отзывы

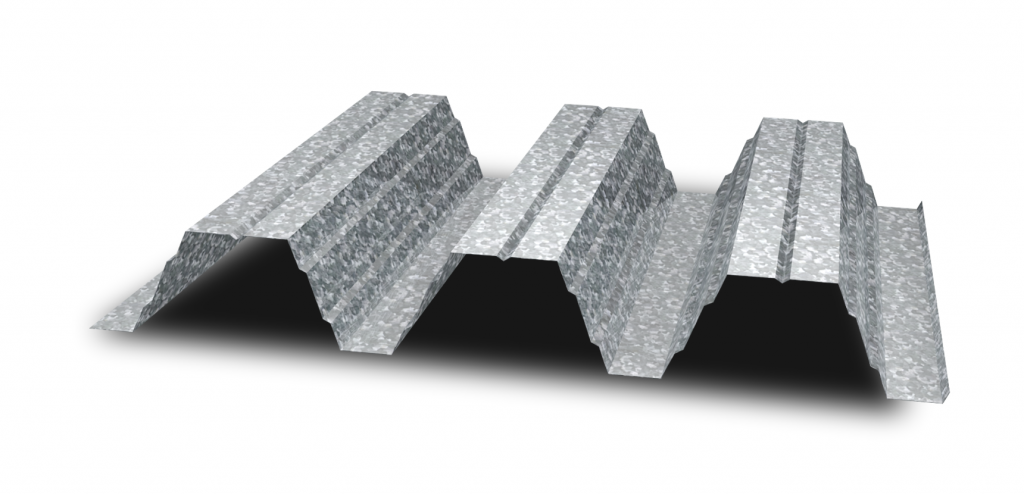

Профнастил Н153-840 0,75 мм оцинкованный

Оцинкованный профнастил Н153 с полезной шириной 840 мм, изготавливается из оцинкованного стального листа шириной 1500 мм, толщиной 0,75 мм. Является одним из самых прочных видов профнастила. Это обеспечено высокой волной 153 мм и дополнительными выштамповками в форме ступени на ребрах трапеции. Используется для возведения конструкций, испытывающих интенсивные динамические и статические нагрузки.

Профиль СКН153-840
Толщина 0,75 мм
Покрытие оцинкованный
Общая ширина 895 мм
Полезная ширина 840 мм
Минимальная длина 1000 мм
Максимальная длина 12000 мм

Скачать технические характеристики Профнастил СКН153-840 по ссылке

Характеристики оцинкованного профилированного листа Н153-840 (на основании ТУ 122-004-53982871-2014)

Тип профиля Н153-840
Толщина материала, мм 0,75 0,8 0,88 0,9 1,0 1,1 1,13 1,2 1,25 1,5
Площадь сечения А, см² 11,25 12,0 13,2 13,5 15,0 16,5 16,95 18 18,75 22,5
Масса 1м, кг 9,24 9,83 10,77 11,01 12,19 13,37 13,72 14,54 15,13 18.08
Момент инерции при сжатых узких полках*, lx, см4 373,3 402,5 448,0 459,4 517,0 575,0 592,4 633,2 661,0 791,9
Момент сопротивления при сжатых узких полках*, WX1, см³ 41,2 44,5 49,7 51,0 57,7 64,5 66,5 71,3 74,5 89,2
Момент сопротивления при сжатых узких полках*, WX2, см³ 60,2 64,4 71,2 73,0 81,5 90,1 92,7 98,7 102,9 123,2
Момент инерции при сжатых широких полках*, lx, см4 353,3 381,1 426,3 437,7 495,3 553,7 571,3 612,7 642,3 791,3
Момент сопротивления при сжатых широких полках*, WX1, см³ 42,3 45,4 50,3 51,6 57,8 64,0 65,9 70,3 73,5 89,2
Момент сопротивления при сжатых широких полках*, WX2, см³ 50,8 55,2 62,4 64,3 73,6 83,2 86,1 93,0 97,9 123,0
Масса 1 м², кг. 11,00 11,70 12,82 13,11 14,51 15,92 16,33 17,31 18,01 21,52
Ширина заготовки, мм 1500

*- Справочная величина на 1 м ширины
При вычислении массы плотность стали принята равной 7,85 г/см3, масса цинкового покрытия, нанесенного на 1 м2 с двух сторон листа принята равной 275 г/м2. Масса полимерного покрытия не учитывалась.
Марка проката S320GD по EN 10346 или марка проката 320 по ГОСТ Р 52246

Таблица предельных нагрузок и варианты укладки оцинкованного профнастила Н153-840

Тип профиля Шаг опор, м Предельная нагрузка (кг/м²) при расчетной схеме
однопролетная схема
один пролет
двухпролетная схема
два пролета
трехпролетная схема
три пролета
H153-840-0,75мм 3 676 489* 574*
4 507 328* 387*
5 384 237* 281*
6 267 180* 215*
7 196 142* -
8 150 115 -
9 118 95* -
H153-840-0,80мм 3 775 544* 640*
4 581 363* 430*
5 414 262 311
6 287 198* 237*
7 211 156* -
8 162 126* -
9 128 104* -
H153-840-0,88мм 3 952 637* 751*
4 714 423* 502*
5 463 303* 362*
6 321 229* 274*
7 236 179* -
8 181 145* -
9 143 119* -
H153-840-0,90мм 3 999 662* 780*
4 742 438* 520*
5 475 314* 375*
6 330 237* 284*
7 242 185* -
8 242 185* -
9 147 123* -
H153-840-1,00мм 3 1260 788* 931*
4 839 518* 616*
5 537 369* 441*
6 373 277* 333*
7 274 216* -
8 210 174* -
9 166 142* -
H153-840-1,10мм 3 1561 923* 1093*
4 938 603* 719
5 600 427* 512*
6 417 319* 384*
7 306 248* -
8 234 199* -
9 185 163* -
H153-840-1,13мм 3 1660 965* 1144*
4 967 629* 750*
5 619 445* 534*
6 430 332* 400*
7 316 258* -
8 242 206* -
9 191 169* -
Н153-840-1,20мм 3 1843 1066* 1266*
4 1037 692* 827*
5 663 487* 586*
6 461 363* 438*
7 339 281* -
8 259 224* -
9 205 183* -
H153-840-1,25мм 3 1926 1141* 1356*
4 1083 728* 883*
5 693 519* 624*
6 482 385* 465*
7 354 298* -
8 271 238* -
9 214 194* -
H153-840-1,50мм 3 2308 1543* 1843*
4 1298 982* 1181*
5 831 682* 825*
6 577 503* 610*
7 424 386* -
8 325 306* -
9 256 248 -

* - Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа

Чертеж оцинкованного профнастила Н153-840

Чертеж профнастила Н153-840
