Профилированный лист широко применяется в строительстве благодаря сочетанию прочности, малого веса и устойчивости к внешним воздействиям. Однако в условиях повышенной влажности его долговечность во многом зависит не только от типа металла, но и от характеристик защитного покрытия и условий эксплуатации.
Давайте рассмотрим, как влага воздействует на отдельные элементы защитной системы профилированного листа, почему важно отдельно учитывать состояние лицевой и обратной сторон, какие методы испытаний позволяют объективно оценить стойкость покрытия, а также какие параметры необходимо фиксировать в проектной документации и при эксплуатации.
Подробнее разобраться в том, как различные виды покрытий влияют на срок службы материала, вам поможет статья «Как покрытие влияет на срок службы профнастила», где рассмотрены основные типы защитных слоёв и принципы их выбора.
Высокая влажность, конденсация и увлажнение поверхности – не одно и то же
Относительная влажность характеризует состояние воздуха, но не показывает, сколько времени поверхность профилированного листа остаётся мокрой. Конденсат появляется, когда металл охлаждается до точки росы или ниже неё. Поэтому при одинаковой влажности одна поверхность может оставаться сухой, а на другой образуется водяная плёнка.
Для тонкого профилированного листа это различие особенно важно. Металл быстро реагирует на изменение наружной температуры, солнечного нагрева и теплового режима помещения. На обратной стороне кровельного или стенового профиля конденсат может периодически возникать даже при отсутствии протечек. Возле опор, стыков, теплопроводных включений и в слабо вентилируемых зонах температура и скорость высыхания отличаются от условий на основной площади листа.
Коррозионную нагрузку определяет не только факт намокания, но и продолжительность увлажнения – период, в течение которого на покрытии сохраняется плёнка электролита. Кратковременный конденсат, после которого поверхность полностью высыхает, менее опасен, чем регулярное или почти непрерывное увлажнение. При повторяющихся циклах намокания и высыхания испарение воды повышает концентрацию солей и других растворённых загрязнений, способных ускорять расходование металлического покрытия и разрушение полимерного слоя.
Следовательно, формулировки «высокая влажность» недостаточно для выбора покрытия. Совокупность параметров определяет фактическую коррозионную нагрузку на профлист.
Как нормативно оценивать влажную среду эксплуатации
Нормативная оценка начинается с описания среды, в которой будет работать профнастил. Соответствие проката или готового профиля стандарту подтверждает качество продукции по установленным показателям, но не означает, что защитная система обеспечит требуемый ресурс при любой влажности. Сначала определяют характер воздействия, затем назначают требования к защите и только после этого проверяют конкретный материал.
ГОСТ 9.107-2023 устанавливает факторы и параметры, по которым оценивают коррозионную агрессивность атмосферы. Помимо коррозионных потерь металлов за первый год, он учитывает продолжительность увлажнения, осаждение хлоридов и диоксида серы. Поэтому влажную, но относительно чистую среду нельзя приравнивать к среде с той же влажностью, где на поверхности накапливаются соли или промышленные загрязнения. Во втором случае водная плёнка становится более электропроводной, а коррозионная нагрузка возрастает.
Для строительных конструкций требования к защите от коррозии устанавливают по СП 28.13330.2017 с действующими изменениями. Свод правил связывает выбор защитных мер со степенью агрессивного воздействия среды и условиями работы конструкции. Для профлиста оценку следует выполнять раздельно по экспонированным поверхностям и характерным зонам. Лицевая и обратная стороны одного листа могут различаться по температуре, продолжительности увлажнения, составу отложений и возможности высыхания.
ГОСТ 9.104-2018 устанавливает группы условий эксплуатации лакокрасочных покрытий с учётом макроклиматического района, категории размещения по ГОСТ 15150 и коррозионной активности атмосферы. ГОСТ 9.401-2018 содержит общие требования и методы ускоренных климатических испытаний таких покрытий. Эти документы позволяют сопоставить предполагаемую среду с подтверждёнными свойствами защитной системы, а не ограничиваться названием полимера или его номинальной толщиной.
Требования к исходному прокату и готовому профилю рассматривают отдельно. ГОСТ 14918-2020 распространяется на листовой прокат с оцинкованными защитными покрытиями, ГОСТ 34180-2017 – на прокат с полимерным покрытием, а ГОСТ 24045-2016 устанавливает технические требования к холодногнутым профилям с трапециевидными гофрами. Соответствие этим стандартам подтверждает характеристики продукции и качество её изготовления, но пригодность покрытия для конкретной влажной среды должна быть обоснована проектом.
Нормативно обоснованный выбор строится по цепочке: фактический режим увлажнения и состав среды – категория её агрессивности – требуемый срок службы – система защиты – подтверждающие документы и контроль. В проекте необходимо однозначно задать характеристики защитной системы и условия, для которых она предназначена.
Сценарии воздействия влаги на профлист
После определения общей коррозионной агрессивности среды необходимо установить конкретный механизм поступления и удержания влаги на профнастиле. Среднее значение относительной влажности не показывает, контактирует ли покрытие с дождевой водой, периодическим конденсатом, технологическими растворами или влажными загрязнениями. Между тем источник воды, продолжительность контакта и возможность полного высыхания во многом определяют характер разрушения защитной системы.
Для каждого участка конструкции следует установить, откуда поступает влага, как часто возникает увлажнение, на какой стороне листа оно проявляется и какие вещества остаются на поверхности после испарения воды. Основные эксплуатационные сценарии приведены в таблице.
| Сценарий | Как формируется увлажнение | Наиболее уязвимые поверхности и зоны | Усиливающие факторы | Необходимые исходные данные |
|---|---|---|---|---|
| Атмосферное намокание с последующим высыханием | Осадки, снеготаяние, ветровой перенос воды | Лицевая поверхность, участки с малым уклоном, поперечные стыки и зоны примыканий | Замедленный сток, загрязнение поверхности, снеговые отложения, затенение | Количество и характер осадков, уклон, направление стока, продолжительность высыхания |
| Периодическая конденсация | Температура металла снижается до точки росы или ниже неё | Обратная сторона листа, участки возле опор, теплопроводных включений и стыков | Суточные и сезонные колебания температуры, недостаточный воздухообмен, локальное охлаждение | Температура и влажность воздуха, температура поверхности, частота достижения точки росы, параметры вентиляции |
| Длительное воздействие влажного воздуха без видимых капель | На поверхности сохраняется тонкая адсорбированная плёнка влаги, особенно при наличии гигроскопичных отложений | Обратные, затенённые и закрытые поверхности | Продолжительное отсутствие высыхания, растворимые загрязнения, слабое движение воздуха | Продолжительность повышенной влажности, состав пыли и отложений, температура, интенсивность воздухообмена |
| Технологические брызги и регулярная мойка | На профлист попадают вода, моющие растворы или производственные жидкости | Нижние части стен, горизонтальные полки, стыки, крепления и примыкания | Наличие кислот, щелочей, хлоридов и поверхностно-активных веществ, повышенная температура раствора | Химический состав, pH и температура жидкости, частота мойки, давление подачи, возможность ополаскивания и высыхания |
| Влажные солевые или пылевые отложения | Загрязнения поглощают влагу из воздуха и удерживают её на поверхности после прекращения прямого намокания | Горизонтальные участки, углубления профиля, нахлёсты и зоны с малой скоростью воздуха | Хлориды, сульфаты, промышленная и сельскохозяйственная пыль, отсутствие очистки | Состав и скорость накопления отложений, их растворимость, периодичность очистки |
| Локальный застой воды | Вода скапливается в понижениях и не удаляется самотёком | Прогнувшиеся участки, зоны возле примыканий, водосборные участки и углубления | Недостаточный уклон, деформации настила, загрязнение или перекрытие путей стока | Проектные и фактические уклоны, прогибы, расположение водоотвода, возможность образования луж |
| Капиллярное и замкнутое увлажнение | Вода проникает в узкие зазоры и удерживается между сопрягаемыми поверхностями | Продольные и поперечные нахлёсты, места опирания, участки под уплотнениями | Малый размер зазора, затруднённое испарение, накопление загрязнений, различие концентрации кислорода | Конструкция узла, направление возможного поступления воды, тип уплотнения, дренирование и доступность для осмотра |
Сравнение показывает, что прямое атмосферное намокание не всегда создаёт наиболее тяжёлые условия. Открытая поверхность с достаточным уклоном может быстро освобождаться от воды и высыхать, тогда как обратная сторона листа или закрытый нахлёст способны оставаться влажными значительно дольше. Поэтому стойкость покрытия нельзя оценивать только по количеству осадков или среднему уровню влажности в помещении.
На одном объекте обычно сочетаются несколько сценариев. Наружная сторона кровельного профиля подвергается осадкам и загрязнению атмосферы, внутренняя – конденсации, а в нахлёстах и местах опирания возможно замедленное высыхание. В производственном здании к этому могут добавляться технологические аэрозоли, моющие составы или пылевые отложения. Условия необходимо определять отдельно для каждой поверхности и критической зоны, а не усреднять по зданию.
Итогом анализа должна стать карта увлажнения конструкции: участки периодического и длительного контакта с водой, зоны накопления загрязнений, направления стекания и места с ограниченным воздухообменом. Именно наиболее неблагоприятный обоснованный сценарий принимают при назначении характеристик покрытия, конструктивной защиты и программы эксплуатационного контроля.
Как развивается разрушение покрытия во влажной среде
Когда на поверхности профнастила сохраняется плёнка воды, она выполняет роль электролита. На неоднородных участках возникают анодные и катодные зоны, между которыми протекают электрохимические реакции. Скорость процесса зависит от продолжительности увлажнения, температуры, доступа кислорода и содержания в воде растворённых солей и газов.
Оцинкованное покрытие первым принимает эту нагрузку. На цинковой поверхности при чередовании увлажнения и высыхания могут формироваться достаточно плотные продукты коррозии, замедляющие дальнейшее разрушение. При почти постоянной сырости, слабом воздухообмене и ограниченном поступлении углекислого газа устойчивый защитный слой образуется хуже. Возникают рыхлые белые продукты коррозии, а хлориды и другие активные соединения ускоряют разрушение цинка. Белый налёт ещё не означает коррозию стали, но указывает на потерю части защиты цинком и неблагоприятный режим увлажнения.
Полимерный слой работает как барьер, однако не является абсолютно непроницаемым. Вода и кислород постепенно проходят через микропоры, а через царапины, микротрещины и участки ослабленной адгезии быстрее достигают металлической основы. Растворимые загрязнения на границе слоёв способны вызвать осмотическое пузырение: поступающая влага ослабляет связь покрытия с грунтом или основой, после чего появляются пузыри и отслоения. Под ними формируется замкнутая влажная зона.
После нарушения целостности системы влага может распространяться вдоль границы между слоями. Так развивается подплёночная коррозия: видимый дефект ещё остаётся небольшим, а площадь утраты сцепления уже увеличивается. На открытых кромках процесс проявляется как продвижение коррозии от края под покрытие. Его скорость зависит от оцинковки, подготовки поверхности, адгезии грунта, свойств полимера и состава среды.
Циклы намокания и высыхания создают отдельную нагрузку. При испарении воды соли концентрируются, а при следующем увлажнении снова образуют электролит. Одновременно повторяются влагопоглощение и высыхание полимера, что при наличии дефектов способствует ослаблению межслойной связи. Поэтому редкие осадки с быстрым высыханием и частая конденсация неравноценны по воздействию на покрытие.
Разрушение обычно проходит несколько стадий: снижение барьерных свойств, локальная потеря адгезии, расходование цинкового покрытия и появление коррозии стали. Красная ржавчина означает, что защита стальной основы в данном месте уже нарушена. Для несущего профлиста дальнейшая потеря толщины влияет не только на внешний вид, но со временем может изменить характеристики сечения, работу опорных зон и соединений.
Покрытие необходимо оценивать как многослойную систему
Защитные свойства профнастила формируются не одним слоем, а всей системой покрытия, включающей стальную основу, оцинкованную защиту, химическую подготовку, грунт и полимерные слои. Даже при одинаковом наружном полимере фактическая стойкость материала во влажной среде может существенно отличаться из-за различий в структуре всей системы.
Стальная основа и цинковое покрытие
Стальная основа воспринимает механические нагрузки, а оцинковка выполняет функцию барьера и обеспечивает электрохимическую защиту в местах возможных повреждений. В проектной документации и при поставке контролируют марку стали, её толщину, а также тип и параметры металлического слоя (класс, масса или толщина покрытия). Важно учитывать, что наружный полимер не способен компенсировать недостаточную защиту металла.
Химическая подготовка и грунтовочный слой
Химическая обработка поверхности и грунт обеспечивают адгезию между слоями и препятствуют развитию коррозии под плёнкой. Нарушения на этом этапе часто проявляются не сразу, а только при воздействии влаги – в виде пузырения или отслоения покрытия. Поэтому критически важны не только наличие грунта, но и технологическая совместимость всех слоёв, равномерность нанесения и контроль качества производства.
Лицевое и обратное полимерное покрытие
Полимер на лицевой стороне защищает материал от влаги, кислорода и загрязнений, поэтому для него учитывают тип, толщину, адгезию и стойкость к внешним воздействиям. Обратная сторона также требует отдельного анализа, поскольку в условиях эксплуатации она может подвергаться конденсации и длительному увлажнению. Её покрытие часто отличается по составу и толщине, поэтому требования должны задаваться отдельно для каждой стороны.
Влияние профилирования на целостность покрытия

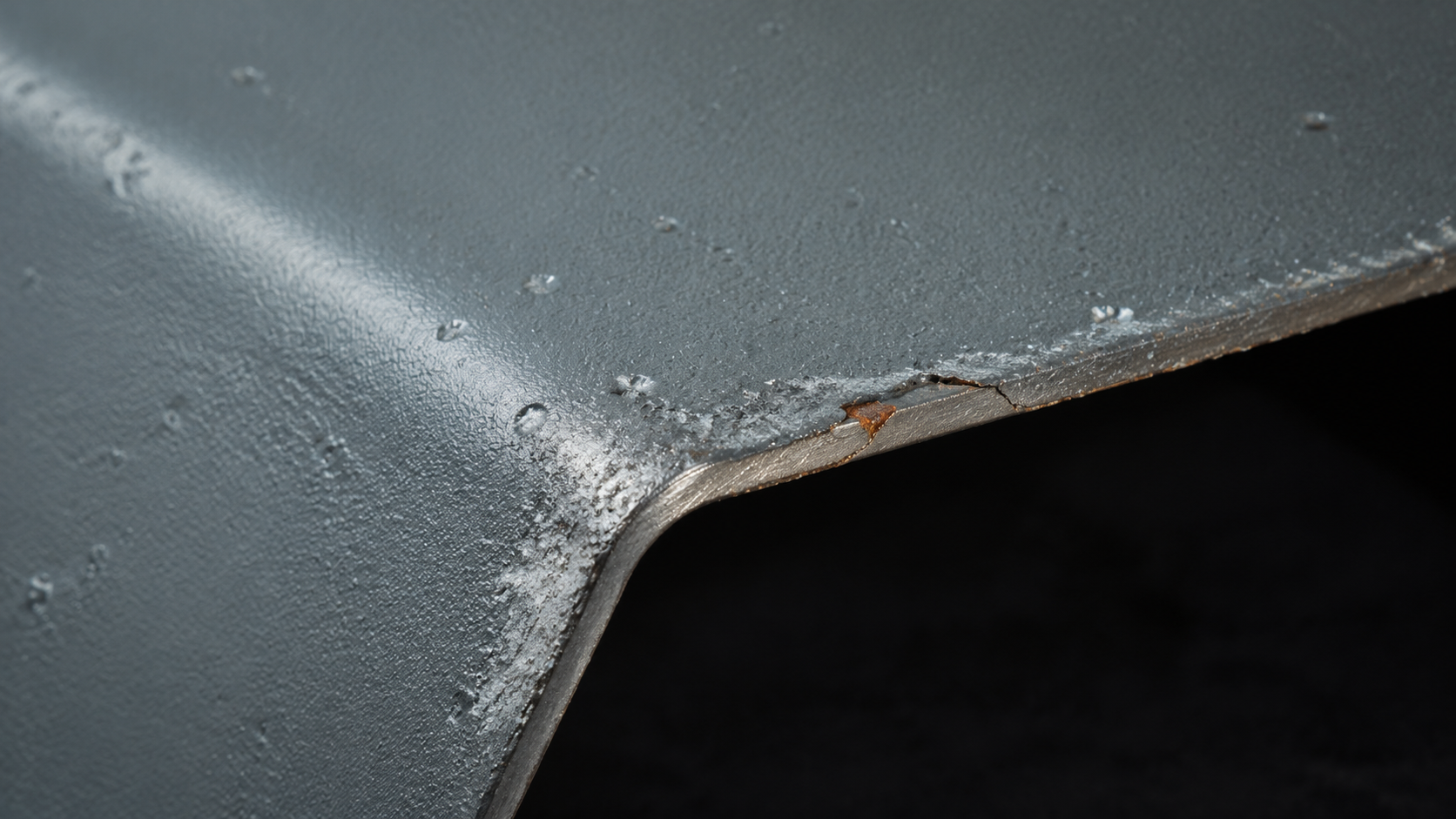

После профилирования покрытие должно сохранять целостность и сцепление со стальной основой. В зонах изгибов (на вершинах и в углах гофр) возникают локальные деформации, которые могут приводить к микротрещинам. Поэтому оценка качества должна основываться не только на общей толщине покрытия, но и на его поведении после формования и сохранности всех слоёв системы.
Надёжность профлиста определяется комплексом взаимосвязанных слоёв, а не характеристикой одного полимера. Только корректное сочетание стальной основы, металлической защиты, химической подготовки и полимерных покрытий обеспечивает долговечность материала в условиях эксплуатации.
Какие показатели действительно характеризуют стойкость к влаге
Для выбора покрытия во влажной среде недостаточно сравнить его химическую основу и номинальную толщину. Значение имеют характеристики, подтверждающие сохранение сплошности, адгезии и защитных свойств после воздействия воды, конденсата и загрязнений. При этом ни одно испытание отдельно не воспроизводит весь срок работы профнастила на объекте.
Испытания покрытия: что они показывают и чего не подтверждают
Показатели необходимо рассматривать в совокупности. Толщина характеризует геометрию слоя, но не подтверждает его сцепление с основой. Испытание в условиях конденсации оценивает поведение при длительном контакте с влагой, однако не учитывает воздействие солей. Соляной туман усиливает коррозионную нагрузку, но не воспроизводит реальное чередование осадков, высыхания, температуры и ультрафиолета. Назначение основных проверок приведено в таблице.
| Показатель или испытание | Что оценивается | Значение для влажной среды | Ограничение результата |
|---|---|---|---|
| Толщина и сплошность покрытия | Фактическая геометрия и равномерность защитного слоя | Позволяют выявить локальные утонения и участки с недостаточной барьерной защитой | Большая толщина сама по себе не подтверждает адгезию, стойкость к воде и продолжительный срок службы |
| Адгезия до и после воздействия влаги | Прочность сцепления между металлической основой, грунтом и полимером | Показывает, сохраняется ли межслойная связь после увлажнения | Начальная адгезия без повторной проверки после выдержки не характеризует влагостойкость системы |
| Стойкость при высокой влажности или конденсации | Склонность к пузырению, размягчению, изменению внешнего вида и потере сцепления | Моделирует продолжительный контакт поверхности с конденсатом или насыщенным влажным воздухом | Не учитывает воздействие солей, промышленных загрязнений, ультрафиолета и циклов высыхания |
| Испытание в нейтральном соляном тумане | Развитие коррозии в дефектах, подплёночное распространение и стойкость металлической основы | Позволяет сравнить системы при интенсивном воздействии хлоридов | Постоянная лабораторная среда не соответствует естественной эксплуатации, а часы испытания не равны годам службы |
| Циклическое коррозионное испытание | Поведение при чередовании увлажнения, солевого воздействия и высыхания | Лучше выявляет различия между системами, чувствительными к смене режимов | Результат зависит от заданного цикла и применим для сравнения только при одинаковой методике |
| Распространение коррозии от надреза или кромки | Способность системы сдерживать повреждение после локального нарушения сплошности | Характеризует устойчивость к подплёночной коррозии и защиту открытых участков | Результат зависит от формы надреза, подготовки кромок, вида металлического слоя и способа оценки |
| Стойкость к конкретным химическим веществам | Изменение покрытия при контакте с растворами, газами или производственными загрязнениями | Необходима для объектов с мойкой, технологическими аэрозолями и агрессивными выбросами | Испытательная среда должна соответствовать реальному веществу, его концентрации, температуре и времени контакта |
| Изгиб, профилирование и ударное воздействие | Сохранение сплошности и адгезии при деформации | Показывает, выдерживает ли система изготовление профиля и локальные механические нагрузки | Не характеризует долговременную стойкость к влаге без последующего климатического испытания деформированного образца |
Результат испытания имеет смысл только вместе с протоколом. В нём должны быть указаны методика, состояние и подготовка образца, наличие искусственного надреза, защита кромок, состав среды, температура, продолжительность воздействия и критерии оценки. Сравнивать покрытия по одному числу часов нельзя, если образцы испытывались по разным методам или повреждения оценивались по разным показателям.
Особенно осторожно следует трактовать результаты соляного тумана. Количество часов до появления дефекта не переводится напрямую в годы эксплуатации. Такой тест используют для сопоставления материалов, испытанных в одинаковых условиях, и для контроля стабильности защитной системы. Для прогноза долговечности его результаты сопоставляют с фактическим режимом увлажнения, агрессивностью среды и данными других испытаний.
В проекте или техническом задании необходимо устанавливать не только требование о прохождении теста, но и допустимый результат. Конкретные критерии должны соответствовать нормативному документу, технической документации на покрытие и условиям объекта. Только такой набор показателей позволяет обоснованно сравнивать защитные системы.
Где геометрия профлиста увеличивает продолжительность увлажнения

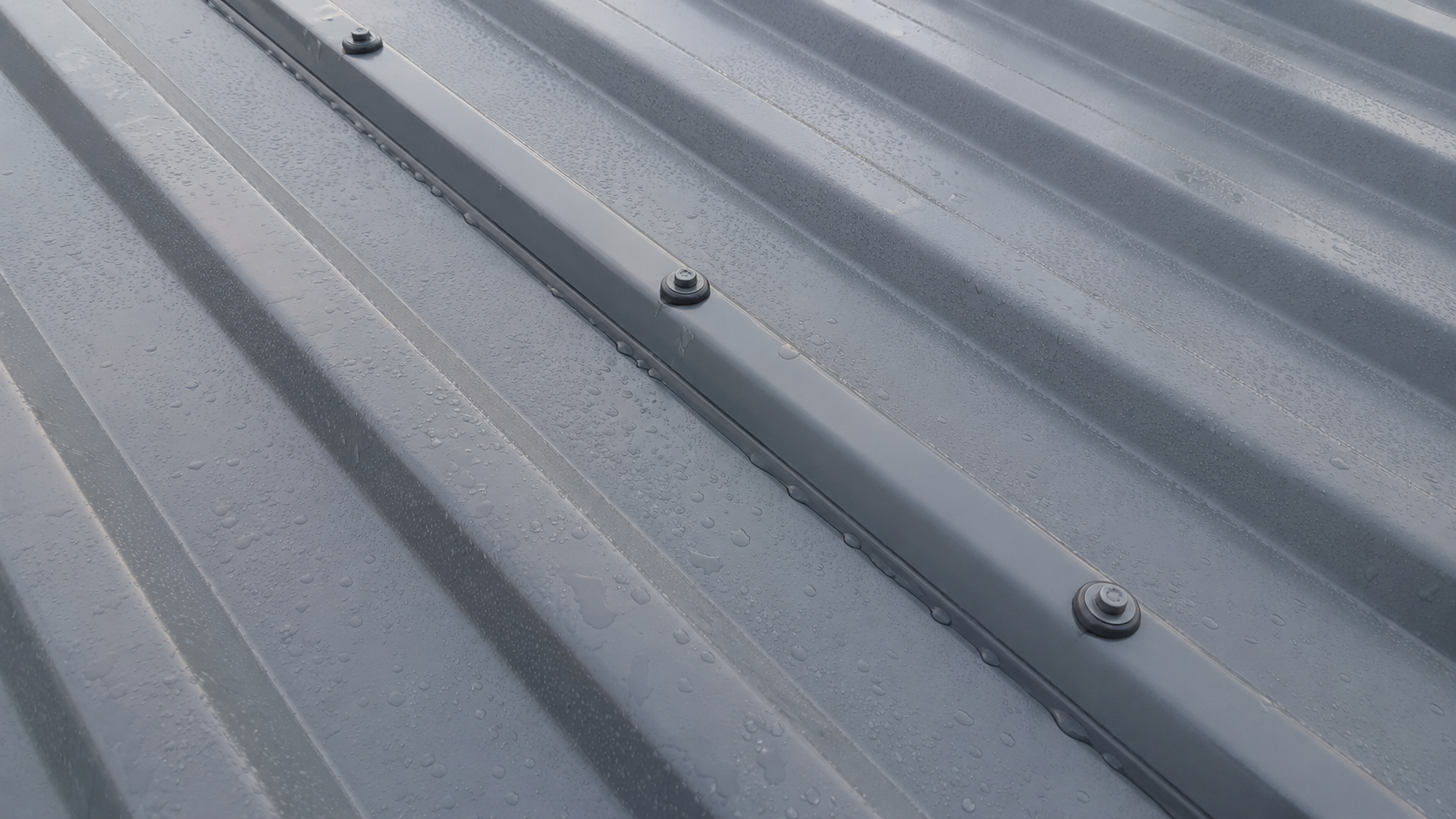

Гофрированная поверхность профнастила увлажняется и высыхает неравномерно. С выступающих участков вода быстрее стекает, тогда как на полках, в углублениях и возле переходов между элементами профиля плёнка влаги сохраняется дольше. Поэтому коррозионная нагрузка различается даже в пределах одного листа.
Распределение воды зависит от ориентации гофр, уклона и фактических деформаций настила. Продольные каналы направляют сток, но поперечные стыки, примыкания и локальные прогибы могут его нарушать. Снизу листа задерживаются вода и загрязнения, особенно при затенении и слабом движении воздуха. Один и тот же профиль на вертикальном фасаде и пологой кровле высыхает по-разному.
В нахлёстах, местах опирания и под уплотнениями влага удерживается в узких зазорах. Ограниченный воздухообмен замедляет испарение, а загрязнения дополнительно связывают воду. Различный доступ кислорода способствует развитию локальных электрохимических процессов. Такие участки особенно опасны, поскольку часто скрыты от визуального осмотра.
Возле опор, креплений и других теплопроводных включений металл может охлаждаться интенсивнее. В результате, конденсат появляется локально, хотя основная площадь листа остаётся сухой. На обратной стороне профиля наиболее холодные и слабо вентилируемые зоны нередко определяют требования к защите всей конструкции.
При проектировании необходимо оценивать пути движения воды, условия высыхания, геометрию стыков, фактические уклоны и температурно неоднородные зоны. Покрытие назначают с учётом наиболее неблагоприятных участков, поскольку средняя влажность не отражает нагрузку в местах длительного удержания воды.
Алгоритм выбора покрытия для влажного объекта
Выбор покрытия следует начинать с системного описания условий эксплуатации профлиста, а не с подбора материала по каталогу: важно сначала зафиксировать все факторы воздействия и только затем переходить к защите.
- Разделить поверхности и зоны. Для лицевой, обратной и скрытых частей определяют источники влаги, температуру, загрязнения и возможность высыхания.
- Установить режим увлажнения. Учитывают относительную влажность, достижение точки росы, частоту и длительность конденсации, осадки, мойку и возможный застой воды.
- Определить химический состав среды. Проверяют наличие хлоридов, кислотных и щелочных соединений, аммиака, аэрозолей, моющих веществ и растворимых отложений, а также концентрацию, температуру и продолжительность контакта.
- Назначить категорию агрессивности. Её устанавливают по нормативным документам для фактических условий и наиболее неблагоприятных локальных зон, а не по усреднённым параметрам здания.
- Задать требуемый ресурс. Учитывают доступность профнастила для осмотра и ремонта, допустимую периодичность обслуживания и последствия повреждения несущего или ограждающего элемента.
- Сформулировать требования к защите. Указывают вид и класс цинкового покрытия, характеристики подготовки, грунта, лицевого полимера и обратной стороны, а также необходимые показатели влагостойкости, адгезии и коррозионных испытаний.
- Проверить подтверждающие данные. Сопоставляют результаты испытаний, выполненных по одинаковым методикам, сертификаты, техническую документацию и заявленную область применения. Маркетинговый срок службы не заменяет этих сведений.
- Согласовать покрытие с конструктивной защитой. Водоотвод, вентиляцию, предотвращение конденсации, возможность очистки и исключение длительного застоя воды рассматривают совместно с выбором материала.
Итогом является строго заданная защитная система для каждой стороны профлиста с учётом всех режимов воздействия и условий эксплуатации.
Что необходимо зафиксировать в проекте и спецификации
Выбранную систему защиты необходимо перенести в проект и заказ в виде проверяемых требований. Общих обозначений «оцинкованный» или «с полимерным покрытием» недостаточно, поскольку под ними могут поставляться материалы с разной структурой и стойкостью.
В проекте, спецификации и техническом задании фиксируют:
- условия эксплуатации, категорию агрессивности, загрязнения, требуемый ресурс и порядок обслуживания
- марку и номинальную толщину стальной основы, обозначение профиля, допустимые отклонения и ориентацию сторон
- вид и класс металлического покрытия, структуру лицевой и обратной полимерных систем, характеристики грунта и толщину слоёв
- требования к адгезии, влагостойкости, коррозии от надреза, химической стойкости и сохранности после изгиба
- совместимость крепежа, уплотнений и ремонтных материалов, допустимые дефекты и порядок восстановления
- изготовителя, маркировку, номер партии или рулона, комплект документов, объём выборки и методы приёмочного контроля
Требования должны прослеживаться по цепочке «проект – заказ – документ о качестве – маркировка – приёмка». Замена материала допускается только после проверки по первоначальным критериям. Полевые измерения не определяют состав скрытых слоёв, поэтому порядок отбора образцов и лабораторной проверки при разногласиях устанавливают заранее.
Как обнаружить деградацию покрытия до появления развитой коррозии
Эксплуатационный контроль должен выявлять ранние признаки утраты защитных свойств. После монтажа фиксируют исходное состояние, партии листов, выполненный ремонт и контрольные зоны. Особое внимание уделяют обратной стороне, нахлёстам, опорам, понижениям и участкам конденсации.
Признаки повреждения покрытия и необходимые действия
| Признак | Что означает | Что проверить или сделать |
|---|---|---|
| Влажные загрязнения, белый налёт | Длительное удержание воды и постепенное расходование металлического покрытия | Очистить поверхность щадящим способом; проверить сток, вентиляцию и источник влаги |
| Пузыри, отслоения | Проникновение влаги под полимерный слой, потеря адгезии, возможная подплёночная коррозия | Определить границы и глубину дефекта; обследовать состояние покрытия под повреждённым участком |
| Коррозия от кромки, ржавые потёки | Очаг может находиться на кромке, креплении, стыке или выше по пути стекания воды | Проверить края листов, нахлёсты, саморезы и расположенные выше участки |
| Красная ржавчина | Защита стальной основы нарушена, развивается активная коррозия | Удалить продукты коррозии; оценить глубину поражения и остаточную толщину; определить возможность ремонта |
| Утончение, сквозная коррозия | Критическая потеря сечения и возможное снижение несущей способности | Измерить остаточную толщину; провести техническую оценку; принять решение о восстановлении или замене |
Периодичность контроля назначают по агрессивности среды и последствиям отказа; внеплановый осмотр проводят после протечек, нарушения вентиляции или изменения технологического режима. Результаты фиксируют фотографиями и размерами дефектов, чтобы отслеживать их развитие и своевременно принимать решение о ремонте или замене.
Краткие ответы на практические вопросы
Долговечность профлиста при высокой влажности определяется соответствием всей защитной системы фактическому режиму эксплуатации. При выборе учитывают продолжительность увлажнения, конденсацию, загрязнения, условия высыхания, различия между сторонами листа и уязвимые зоны конструкции.
Требования к оцинкованному и полимерному слоям необходимо закрепить в проекте, подтвердить сопоставимыми испытаниями и проверить при поставке. Конструктивные меры и эксплуатационный контроль дополняют защиту, позволяя сохранять толщину стальной основы и прогнозируемую работоспособность профнастила в течение требуемого срока.
