Можно ли варить арматуру: нормы, классы и ограничения

Вопрос о том, можно ли варить арматуру, на практике возникает довольно часто — при изготовлении арматурных каркасов, сеток, закладных деталей, стыков и отдельных узлов железобетонных конструкций. На первый взгляд сварка кажется простым и надёжным решением: стержни фиксируются жёстко, каркас быстрее собирается, соединение выглядит прочнее, чем обычная вязка проволокой. Однако в железобетоне надёжность арматурного узла определяется не только тем, насколько крепко соединены стержни между собой, но и тем, сохранила ли арматура после сварки свои расчётные характеристики.

Арматура работает в конструкции как элемент, воспринимающий растягивающие усилия, ограничивающий раскрытие трещин и обеспечивающий совместную работу с бетоном. Поэтому любое локальное воздействие на металл — особенно нагрев при сварке — должно рассматриваться не как монтажная мелочь, а как фактор, способный повлиять на прочность, пластичность и долговечность конструкции.

При этом сварку арматуры нельзя считать однозначно запрещённой технологией. В строительной практике применяются сварные сетки, пространственные каркасы, закладные детали, стыковые и нахлёсточные соединения, выполненные по нормативным требованиям. Вопрос заключается не в том, можно ли сваривать арматуру вообще, а в том, какую арматуру допускается сваривать, каким способом, в каких конструкциях и при каких условиях.

Можно ли сваривать арматуру: общий технический ответ

В строительной практике сварка действительно применяется: с её помощью изготавливают арматурные сетки, пространственные каркасы, закладные детали, отдельные стыковые и нахлёсточные соединения. Но для железобетонных конструкций важно не просто соединить два стержня между собой, а сохранить расчётные свойства арматуры после сварки — прочность, пластичность, сцепление с бетоном и способность работать в составе конструкции без преждевременного разрушения.

С нормативной точки зрения сварка арматуры не является запрещённой технологией. В СП 63.13330.2018 предусмотрено применение сварных арматурных изделий, при этом способ сварки должен обеспечивать требуемую прочность соединения и не ухудшать работу примыкающих участков стержней. ГОСТ 14098-2014 также устанавливает типы, конструкцию и размеры сварных соединений арматуры и закладных изделий, выполняемых контактной и дуговой сваркой. Это означает, что сама постановка вопроса «можно ли варить арматуру» некорректна без уточнений: нужно понимать, какая арматура используется, каким способом выполняется соединение, где расположен узел и предусмотрена ли такая технология проектом.

Главный критерий — свариваемость стали. Арматура может иметь одинаковый диаметр и похожий внешний вид, но отличаться по химическому составу, способу упрочнения и поведению при нагреве. При сварке металл в зоне шва и рядом с ним подвергается локальному температурному воздействию. Если сталь не рассчитана на такую операцию или сварка выполнена с нарушением режима, в зоне термического влияния возможно снижение пластичности, появление хрупких участков, ослабление сечения или формирование концентратора напряжений. Для обычного монтажного соединения это может показаться несущественным, но в рабочей арматуре железобетона такие дефекты напрямую влияют на надёжность конструкции.

Поэтому в инженерной практике корректный ответ звучит так: арматуру можно сваривать, если её класс и характеристики допускают сварку, соединение соответствует нормативному типу, а сама операция предусмотрена проектом или технологической документацией. В обозначениях современного арматурного проката важным ориентиром является индекс «С», который указывает на свариваемость. Например, арматура классов А400С, А500С, А600С предназначена для применения в сварных соединениях при соблюдении требований к технологии работ. ГОСТ 34028-2016 связывает свариваемость арматурного проката с контролируемыми характеристиками стали, включая углеродный эквивалент, который влияет на риск образования дефектов при сварке.

Отдельно важно подчеркнуть: сварка арматуры не должна использоваться как универсальная замена вязке. Вязальная проволока и сварной шов решают разные задачи. Вязка фиксирует стержни в проектном положении до бетонирования и не изменяет свойства металла. Сварка же создаёт жёсткое соединение, но одновременно воздействует на арматуру температурой и требует более строгого контроля. Поэтому на стройплощадке нельзя принимать решение по принципу «так быстрее» или «так прочнее выглядит». Для ответственных железобетонных конструкций важен не внешний вид узла, а его соответствие расчётной схеме и нормативным требованиям.

Получается, сваривать арматуру можно, но только при соблюдении трёх условий: выбран свариваемый класс арматуры, применён допустимый тип сварного соединения, а сама сварка предусмотрена проектом или согласована с проектировщиком. Если хотя бы одно из этих условий не выполнено, безопаснее использовать вязку или иной предусмотренный проектом способ соединения, поскольку самовольная сварка способна изменить работу арматурного каркаса и создать риск в наиболее нагруженных зонах конструкции.

Нормативная база: какие документы учитывать

Чтобы корректно ответить на вопрос, можно ли сваривать арматуру, недостаточно ориентироваться только на опыт сварщика или визуальное качество шва. В железобетонных конструкциях арматура работает не сама по себе, а в составе расчётной системы: воспринимает растягивающие усилия, обеспечивает трещиностойкость, участвует в анкеровке и совместной работе с бетоном. Поэтому сварное соединение должно соответствовать не только требованиям к сварке металла, но и требованиям к железобетонной конструкции в целом.

Именно поэтому при выборе технологии важно учитывать несколько групп документов: нормы по проектированию железобетона, стандарты на арматурный прокат, требования к сварным соединениям и правила контроля готовых арматурных изделий.

СП 63.13330.2018: общие требования к железобетонным конструкциям

СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» — базовый документ, на который необходимо ориентироваться при проектировании железобетонных элементов. Он задаёт общую логику работы конструкции: арматура, её расположение, соединения, анкеровка и защитный слой должны обеспечивать расчётную несущую способность, трещиностойкость и эксплуатационную надёжность конструкции. Документ также содержит нормативные ссылки на ГОСТ 14098-2014, который регулирует сварные соединения арматуры и закладных изделий.

Для темы сварки это принципиально важно. Вопрос не сводится к тому, держится ли соединение после наложения шва. Необходимо понимать, как этот узел будет работать в составе фундамента, плиты, балки, колонны или другого железобетонного элемента. Если сварка не предусмотрена проектом, её нельзя считать равнозначной заменой вязки только потому, что соединение получилось жёстким.

ГОСТ 34028-2016: какую арматуру можно варить

ГОСТ 34028-2016 распространяется на арматурный прокат гладкого и периодического профиля классов А240, А400, А500 и А600, применяемый в железобетонных конструкциях.

Для сварки особенно важно обозначение арматуры. Индекс «С» в маркировке указывает на свариваемость проката. Поэтому арматуру классов А400С, А500С, А600С обычно рассматривают как материал, допускающий применение сварных соединений при соблюдении проектных и технологических требований. При этом наличие индекса «С» не отменяет необходимости правильно выбрать тип соединения, режим сварки и способ контроля. Оно лишь показывает, что металл рассчитан на возможность сварки при нормативном подходе.

Если же арматура не имеет подтверждённой свариваемости, неизвестен её класс или отсутствует сертификат качества, применять сварку в ответственных конструкциях рискованно. Внешне стержни могут выглядеть одинаково, но различаться по химическому составу, способу упрочнения и поведению при нагреве. Именно эти параметры определяют, сохранит ли арматура требуемую прочность и пластичность после сварки.

ГОСТ 14098-2014: как правильно сваривать арматуру

Этот стандарт устанавливает типы, конструкцию и размеры сварных соединений стержневой и проволочной арматуры, а также соединений арматуры с листовым и фасонным прокатом. Он применяется при изготовлении арматурных и закладных изделий, при монтаже сборных конструкций и при возведении монолитного железобетона. Стандарт охватывает соединения, выполняемые контактной и дуговой сваркой.

На практике это означает, что сварка арматуры не должна выполняться произвольно. Нельзя просто приложить два стержня друг к другу и проварить их «как получится». Для каждого типа соединения должны быть определены схема, размеры, длина шва, способ выполнения и требования к качеству. Особенно это важно для стыковых соединений, нахлёстов, крестообразных узлов и соединений с накладками.

Именно ГОСТ 14098-2014 помогает отделить нормативное сварное соединение от случайной монтажной прихватки. Прихватка может временно зафиксировать стержень, но это ещё не означает, что узел способен воспринимать расчётные усилия и соответствовать требованиям проекта.

ГОСТ Р 57997-2017: требования к сварным арматурным изделиям

ГОСТ Р 57997-2017 устанавливает общие технические условия для сварных арматурных и закладных изделий, а также для сварных соединений арматурных стержней. Его область применения охватывает изделия и соединения, выполняемые при изготовлении и монтаже сборных железобетонных конструкций, а также при возведении монолитных конструкций.

Этот документ важен не только для заводского производства, но и для строительной площадки, если там выполняются сварные соединения арматуры. Он задаёт подход к качеству готового результата: сварной узел должен быть не просто выполнен, а проверен и принят как элемент арматурного изделия или конструкции. Для подрядчика это означает необходимость технологической дисциплины: квалифицированный персонал, корректная подготовка стержней, соблюдение режимов сварки и контроль соединений.

ГОСТ 9467-75 и документы по сварочным материалам

ГОСТ 9467-75 устанавливает типы покрытых металлических электродов для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Но выбирать электрод только по общему названию или бытовой рекомендации неправильно.

Электрод должен соответствовать классу стали, требуемой прочности соединения, положению шва, диаметру стержней, условиям выполнения работ и требованиям технологической карты. Поэтому выбор электродов — это завершающий этап, а не отправная точка. Сначала определяют, допускается ли сварка данной арматуры, затем выбирают тип соединения и способ сварки, и только после этого подбирают сварочные материалы.

Нормативная база показывает главное: сварка арматуры — это не универсальный способ «усилить» каркас, а регламентированная операция, которая должна быть связана с проектом, классом арматуры и типом соединения. Сначала необходимо установить, какую арматуру можно сваривать, а какую нет, затем проверить, предусмотрена ли сварка в проектном решении, выбрать нормативный тип соединения и обеспечить контроль качества работ.

Какую арматуру можно варить

Вопрос «какую арматуру можно варить» нужно начинать не с диаметра стержня и не с удобства монтажа, а с класса стали и её подтверждённой свариваемости. Арматура может иметь одинаковый профиль, схожую высоту рифления и одинаковый номинальный диаметр, но по-разному вести себя при нагреве. Для сварки это критично: в зоне шва и рядом с ним металл испытывает локальное температурное воздействие, а значит, важно заранее понимать, сохранит ли стержень требуемую прочность и пластичность после выполнения соединения.

Главный ориентир — индекс «С» в маркировке

В современной строительной практике для сварных соединений в первую очередь рассматривают арматурный прокат с индексом «С» в обозначении класса. Это означает, что материал имеет нормируемую свариваемость и может применяться в сварных соединениях при соблюдении требований проекта, технологии сварки и контроля качества. К таким распространённым классам относятся, например, А400С, А500С, А600С.

Индекс «С» не является формальной буквой в маркировке. Он связан с характеристиками стали, которые влияют на её поведение при сварке. В ГОСТ 34028-2016 используется понятие углеродного эквивалента — показателя свариваемости, по которому оценивают склонность стали к образованию холодных трещин при сварке. Чем корректнее подобран химический состав и чем стабильнее металлургические характеристики проката, тем ниже риск получить ослабленную или хрупкую зону рядом со швом.

При этом важно понимать: даже если арматура относится к свариваемой, это не означает, что её можно варить любым способом и в любом месте каркаса. Свариваемость материала только открывает возможность применения сварки. Конкретное решение всё равно должно учитывать тип соединения, диаметр стержней, положение узла, расчётные усилия и требования проектной документации.

Почему одного класса арматуры недостаточно

На стройплощадке иногда считают, что, если стержень имеет обозначение А500С, его можно сваривать без дополнительных ограничений. Это ошибочный подход. Класс арматуры определяет прочностные характеристики и свариваемость проката, но сам сварной узел должен быть выполнен по нормируемой схеме. ГОСТ 14098-2014 устанавливает типы, конструкцию и размеры сварных соединений арматуры и закладных изделий, выполняемых контактной и дуговой сваркой. То есть нормативно важен не только материал, но и сама конструкция соединения.

Например, два стержня можно соединить внахлёст, с накладками, встык или в крестообразном пересечении, но каждый вариант имеет свои требования к длине, расположению швов и способу выполнения. Если сварка выполнена произвольно, без соблюдения нормативного типа соединения, такой узел нельзя автоматически считать равнопрочным и пригодным для работы в ответственной железобетонной конструкции.

Какую арматуру можно сваривать, а какую нет

К сварке обычно допускают арматуру с подтверждённой свариваемостью, прежде всего классы с индексом «С»: А400С, А500С, А600С. Такая арматура применяется в сварных сетках, каркасах, закладных деталях и отдельных соединениях, если это предусмотрено проектом и выполнено по нормативной технологии.

С осторожностью следует относиться к арматуре без индекса «С». Само отсутствие этого обозначения не всегда означает, что металл физически невозможно сварить, но для ответственных железобетонных конструкций этого недостаточно. Если свариваемость не подтверждена сертификатом, проектом или расчётом, сварка становится рискованной операцией. В этом случае при нагреве можно получить изменение структуры стали, снижение пластичности, появление хрупких зон и ослабление рабочего сечения.

Отдельный риск представляет арматура неизвестного происхождения: без документов, с неясным классом стали, без данных о химическом составе и способе упрочнения. Визуально такая арматура может не отличаться от качественного проката, но её поведение при сварке невозможно надёжно спрогнозировать. Для временных нерасчётных приспособлений это один уровень риска, для фундамента, плиты или колонны — совершенно другой.

Можно ли варить гладкую арматуру

Гладкая арматура класса А240 в ряде случаев может применяться в сварных соединениях, но её назначение отличается от высокопрочной периодической арматуры. Чаще она используется в конструктивных элементах, хомутах, монтажных деталях и вспомогательных узлах. Однако и здесь нельзя исходить только из того, что гладкий стержень проще проварить. Если элемент работает в составе железобетонной конструкции, способ соединения должен соответствовать проекту и нормативной схеме.

Гладкая поверхность влияет и на сцепление с бетоном, поэтому замена одного типа арматуры другим без проектного решения недопустима. Вопрос сварки здесь связан не только с металлом, но и с общей работой железобетонного элемента.

Можно ли варить арматуру старых классов

В существующих проектах и на объектах реконструкции можно встретить арматуру старых обозначений — например, А-I, А-II, А-III, Ат и другие классы, применявшиеся по прежним нормативным документам. Подход к ним должен быть особенно аккуратным. Нельзя автоматически переносить правила для современной арматуры А500С на прокат неизвестного или устаревшего класса.

Если необходимо сваривать такую арматуру, сначала нужно установить её фактический класс, марку стали, наличие или отсутствие термического упрочнения, а также допустимость сварки по проекту или результатам обследования. Без этой информации безопаснее рассматривать сварку как нежелательную, особенно в рабочих растянутых зонах железобетонных элементов.

В общем виде варить можно ту арматуру, у которой подтверждена свариваемость, известен класс стали, есть документы на прокат, а тип соединения соответствует проекту и ГОСТ 14098-2014. Наиболее понятный и распространённый ориентир для строителей и проектировщиков — наличие индекса «С» в обозначении класса: А400С, А500С, А600С.

Но даже свариваемая арматура не должна свариваться «по месту» без инженерной логики. Сначала проверяют класс и сертификат, затем определяют допустимый тип соединения, после этого выбирают способ сварки и контролируют качество узла. Если класс арматуры неизвестен, свариваемость не подтверждена или сварка не предусмотрена проектом, применять её в ответственных железобетонных конструкциях нельзя без дополнительного обоснования.

Какую арматуру нельзя или нежелательно сваривать

На практике ошибка часто возникает из-за упрощённого подхода: стержни соединяются сваркой только потому, что металл «берётся» электродом, а шов визуально кажется прочным. Но для железобетонной конструкции этого недостаточно. Арматура должна не просто соединиться в узле, а сохранить расчётную прочность, пластичность и способность работать совместно с бетоном.

Арматура без подтверждённой свариваемости

В первую очередь нежелательно сваривать арматуру, у которой не подтверждена свариваемость. Это относится к стержням без сертификатов, с неясной маркировкой, неизвестным классом стали или отсутствием данных о химическом составе. Внешне такая арматура может выглядеть вполне пригодной: иметь нужный диаметр, периодический профиль и нормальное состояние поверхности. Однако при сварке решающее значение имеет не внешний вид, а поведение стали при локальном нагреве.

Если нет подтверждения, что арматура относится к свариваемым классам, применять её в сварных соединениях ответственных железобетонных конструкций нельзя без дополнительной проверки. Особенно это важно для рабочих стержней в фундаментах, плитах, балках, колоннах и других элементах, где арматура воспринимает расчётные усилия. В таких случаях сварной шов может оказаться не усилением узла, а источником ослабления металла.

Арматура неизвестного происхождения

Отдельную группу риска составляет арматура неизвестного происхождения. Это могут быть остатки с разных поставок, металл без паспортов качества, стержни со склада без понятной идентификации или материал, приобретённый без подтверждающих документов. На площадке такую арматуру иногда используют как обычную, ориентируясь только на диаметр и внешний профиль. Но при сварке такой подход особенно опасен.

Проблема в том, что разные стали по-разному реагируют на нагрев. Один стержень после сварки сохранит достаточную пластичность, другой может получить хрупкую зону рядом со швом. При этом дефект не всегда виден сразу. Сварное соединение может выдержать монтажные нагрузки, но проявить слабость уже в конструкции — при работе фундамента на неравномерную осадку, при раскрытии трещин, при динамических воздействиях или при длительной эксплуатации.

Термически упрочнённая арматура без допуска к сварке

Особой осторожности требует термически упрочнённая арматура, если для неё не подтверждена возможность сварки. Её механические свойства формируются не только химическим составом, но и технологией обработки. При локальном нагреве в зоне шва и рядом с ним часть этих свойств может измениться: металл теряет заданную структуру, снижается пластичность, появляется риск образования более хрупких участков.

Именно поэтому нельзя исходить из принципа: если арматура высокопрочная, значит, она лучше подойдёт для сварки. В действительности высокая прочность без подтверждённой свариваемости может стать дополнительным фактором риска. Чем ответственнее участок конструкции, тем важнее учитывать не только прочность стержня до сварки, но и его свойства после температурного воздействия.

Арматура без индекса «С» в ответственных соединениях

Арматуру без индекса «С» не следует автоматически считать пригодной для сварки в несущих железобетонных конструкциях. В отдельных случаях её физически можно проварить, но это ещё не означает, что полученное соединение будет соответствовать расчётным требованиям. Для ответственных элементов важна не возможность образования шва, а гарантированное сохранение характеристик стали и предсказуемая работа узла.

Если в обозначении нет признака свариваемости, а проектом не предусмотрена конкретная технология соединения, сварку рабочей арматуры следует рассматривать как нежелательную. В такой ситуации безопаснее применять вязку, механические соединения или иное решение, указанное проектировщиком.

Рабочая арматура в зонах максимальных усилий

Даже свариваемую арматуру нельзя произвольно сваривать в любых местах каркаса. Особую осторожность нужно соблюдать в растянутых зонах, в местах концентрации усилий, возле опор, в участках анкеровки и там, где по расчёту возникают максимальные напряжения. Если сварное соединение расположено неправильно, оно может нарушить работу стержня и создать слабое место в конструкции.

Это особенно актуально для фундаментов, плит и балок. В таких элементах арматура работает не только как «металлическая сетка внутри бетона», а как расчётный элемент, воспринимающий растягивающие усилия. Самовольная сварка в рабочей зоне может изменить схему передачи усилий, ухудшить пластичность узла и привести к непредсказуемому поведению конструкции при нагрузке.

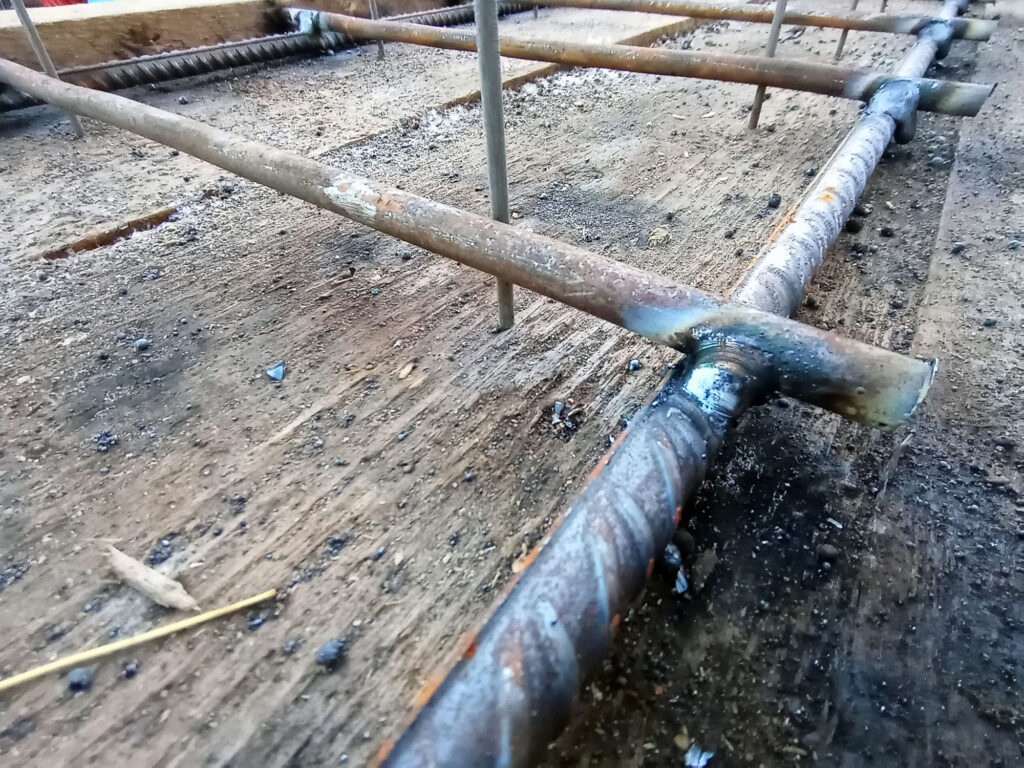

Монтажные прихватки как скрытый риск

На строительной площадке часто считают, что короткая прихватка — это не полноценная сварка, а значит, она не может серьёзно повлиять на арматуру. Это опасное заблуждение. Даже небольшая прихватка создаёт локальный нагрев и зону термического влияния. Если она выполнена на рабочем стержне без проектного решения, её последствия могут быть такими же нежелательными, как и у неправильно выполненного сварного соединения.

Кроме того, монтажные прихватки нередко выполняются без подготовки металла, без подбора режима сварки, без контроля качества и без понимания, в каком участке каркаса находится данный стержень. В результате на арматуре появляются локальные повреждения, подплавления, надрезы или хрупкие зоны. Визуально такой узел может выглядеть незначительным, но в расчётной работе конструкции он становится потенциальным концентратором напряжений.

Нельзя или крайне нежелательно сваривать арматуру неизвестного класса, стержни без документов, прокат без подтверждённой свариваемости, термически упрочнённую арматуру без допуска к сварке, а также рабочие стержни в ответственных зонах конструкции без проектного решения. Главная ошибка — считать сварку универсальным способом усиления каркаса. На деле неправильно выполненный шов может не усилить, а ослабить арматуру.

Поэтому перед применением сварки необходимо установить класс проката, проверить наличие признака свариваемости, сверить решение с проектом и выбрать нормативный тип соединения. Если этих условий нет, сварку лучше не применять: для большинства монтажных задач достаточно вязки, а для ответственных стыков следует использовать решения, предусмотренные проектной документацией.

Когда сварка арматуры оправдана

После разделов о рисках может сложиться впечатление, что сварка арматуры почти всегда нежелательна. Это не так. Сварка — нормальная и широко применяемая технология, если она используется в своей области: при изготовлении сварных сеток, пространственных каркасов, закладных деталей, отдельных стыков и узлов, которые заранее предусмотрены проектом. В СП 63.13330.2018 прямо рассматриваются сварные арматурные изделия, а сварные стыки арматуры допускается выполнять контактной, дуговой или ванной сваркой при условии, что выбранный способ обеспечивает прочность соединения и деформация примыкающих участков стержней.

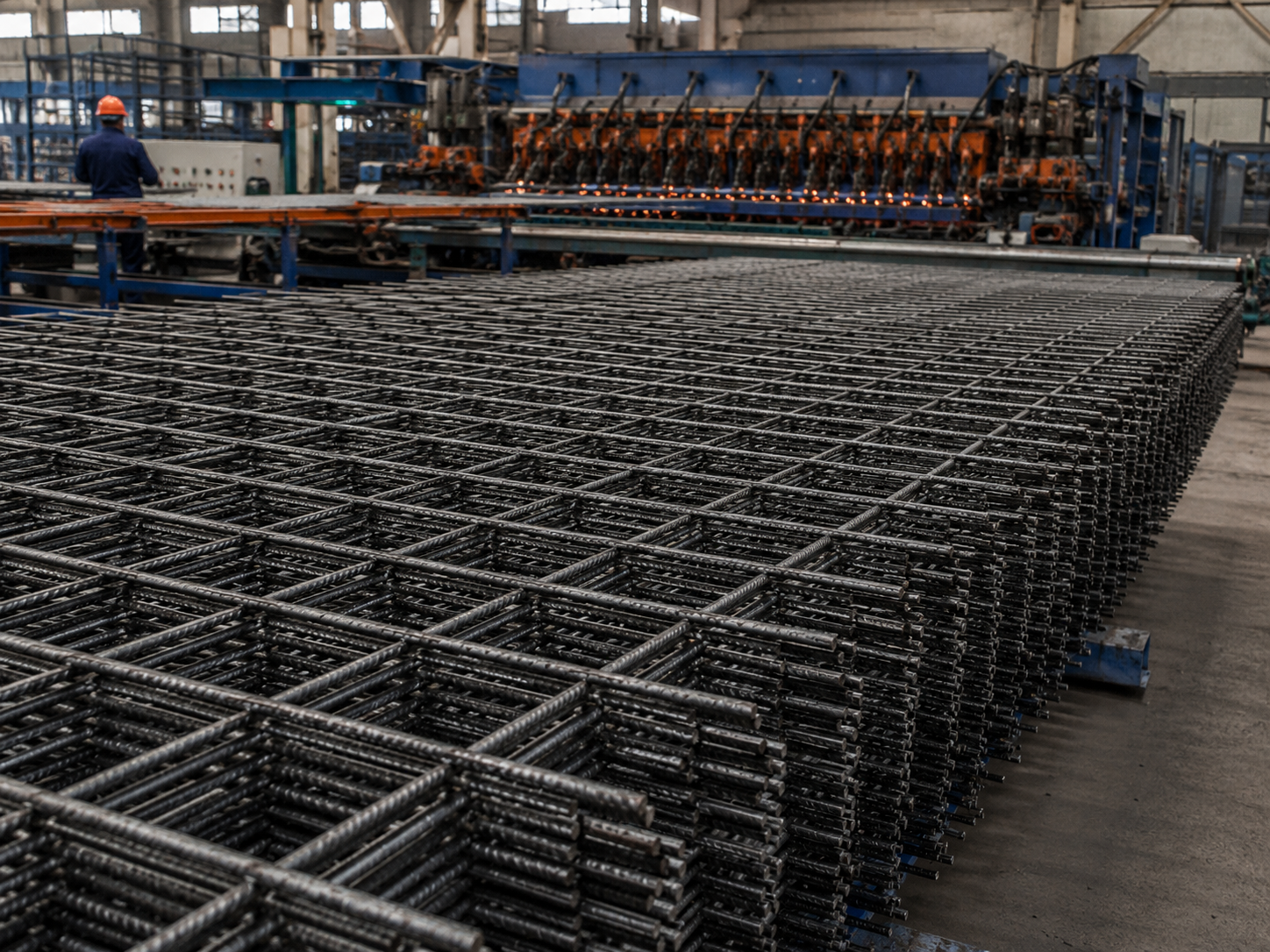

Заводские сварные сетки и каркасы

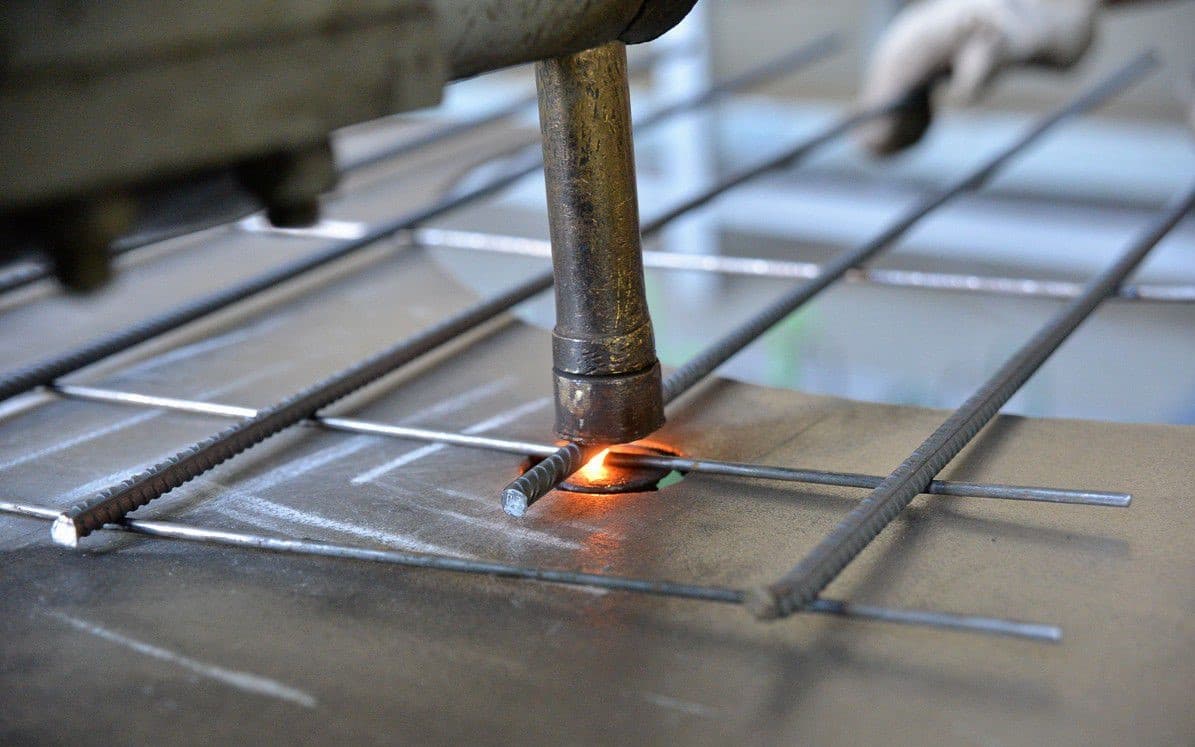

Наиболее понятная область применения сварки — изготовление арматурных сеток и каркасов в контролируемых условиях. В заводском производстве легче обеспечить стабильную геометрию, повторяемость узлов, подготовку металла, правильный режим сварки и контроль качества. Поэтому сварная сетка или каркас, выполненные по нормативной технологии, принципиально отличаются от случайных прихваток на строительной площадке.

Такие изделия применяют там, где проектом предусмотрена именно сварная арматурная заготовка: в плитах, стеновых элементах, дорожных и промышленных конструкциях, сборном железобетоне, отдельных монолитных участках. В этом случае сварка не заменяет проектное решение, а является частью заранее заданной технологии изготовления.

Закладные детали и соединение арматуры с металлопрокатом

Сварка оправдана при изготовлении закладных деталей, где арматурные анкеры соединяются с пластинами, уголками, фасонным или листовым прокатом. Такие элементы используются для последующего крепления металлоконструкций, оборудования, ограждений, колонн, фасадных систем и других узлов. ГОСТ 14098-2014 распространяется в том числе на сварные соединения стержневой арматуры с листовым и фасонным прокатом, выполняемые при изготовлении арматурных и закладных изделий железобетонных конструкций.

В подобных случаях сварка является не монтажной импровизацией, а конструктивно необходимой операцией. Но и здесь важны класс арматуры, тип соединения, размеры швов, подготовка деталей и контроль качества. Закладная деталь должна работать как единый элемент, а не как набор случайно соединённых частей.

Проектные стыки арматуры

Сварка может быть оправдана и при выполнении стыков арматурных стержней по длине. Это актуально в случаях, когда невозможно использовать цельные стержни, когда требуется соединить арматуру в ограниченном пространстве или когда проектом предусмотрен конкретный тип сварного стыка. Но такой узел нельзя выполнять «по месту» произвольно. ГОСТ 14098-2014 устанавливает типы, конструкцию и размеры сварных соединений арматуры, выполняемых контактной и дуговой сваркой, поэтому проектный стык должен соответствовать нормируемой схеме.

Важно понимать разницу между расчётным сварным стыком и обычной монтажной прихваткой. Расчётный стык проектируется как рабочее соединение, способное передавать усилия между стержнями. Прихватка же часто нужна только для временной фиксации, но при неправильном применении она всё равно нагревает металл и может ослабить рабочую арматуру.

Монтаж сборных железобетонных конструкций

Сварные соединения применяются и при монтаже сборного железобетона, особенно в узлах соединения выпусков арматуры, закладных деталей и монтажных элементов. В таких случаях сварка позволяет объединить отдельные сборные элементы в единую конструктивную систему. Но здесь особенно важно соблюдать проектные решения: длину выпусков, положение закладных деталей, тип шва, порядок сварки и последующее омоноличивание узла.

ГОСТ Р 57997-2017 распространяется на сварные арматурные и закладные изделия, а также на сварные соединения арматурных стержней, выполняемые при изготовлении и монтаже сборных и возведении монолитных железобетонных конструкций. Это подтверждает, что сварка является нормативно предусмотренной технологией, но только при выполнении требований к изделию и соединению.

Отдельные технологически обоснованные решения на стройплощадке

На строительной площадке сварка также может применяться, но только в тех случаях, когда она предусмотрена проектом производства работ, технологической картой или рабочей документацией. Например, это могут быть отдельные соединения арматурных выпусков, элементы усиления, закладные узлы, монтажные детали или специальные решения, где вязка не обеспечивает требуемой фиксации либо не является расчётно достаточной.

При этом сама площадочная сварка требует более строгого контроля, чем вязка. Нужно убедиться, что используется свариваемая арматура, выбран правильный тип соединения, сварку выполняет квалифицированный специалист, а готовый узел можно проверить до бетонирования. Если эти условия не обеспечены, сварка перестаёт быть инженерным решением и превращается в источник риска.

Когда сварка действительно даёт преимущество

Сварка оправдана там, где она повышает технологичность и точность изготовления без ущерба для расчётной работы конструкции. Она позволяет заранее изготавливать повторяемые каркасы, ускорять сборку серийных элементов, обеспечивать устойчивость пространственных изделий, выполнять соединения арматуры с закладными деталями и реализовывать узлы, которые невозможно или нерационально собирать только на вязке.

Но преимущество сварки проявляется только при системном подходе. Если известен класс арматуры, подтверждена её свариваемость, выбран нормативный тип соединения и организован контроль качества, сварка становится эффективным инструментом. Если же её применяют вместо вязки «для прочности» без проекта, она может не улучшить, а ухудшить работу конструкции.

Сварка арматуры оправдана в заводских сетках и каркасах, закладных деталях, проектных стыках, монтажных соединениях сборного железобетона и специальных узлах, где такая технология заложена в документации. Это нормальная строительная практика, но она требует свариваемой арматуры, правильного типа соединения, квалифицированного выполнения и контроля.

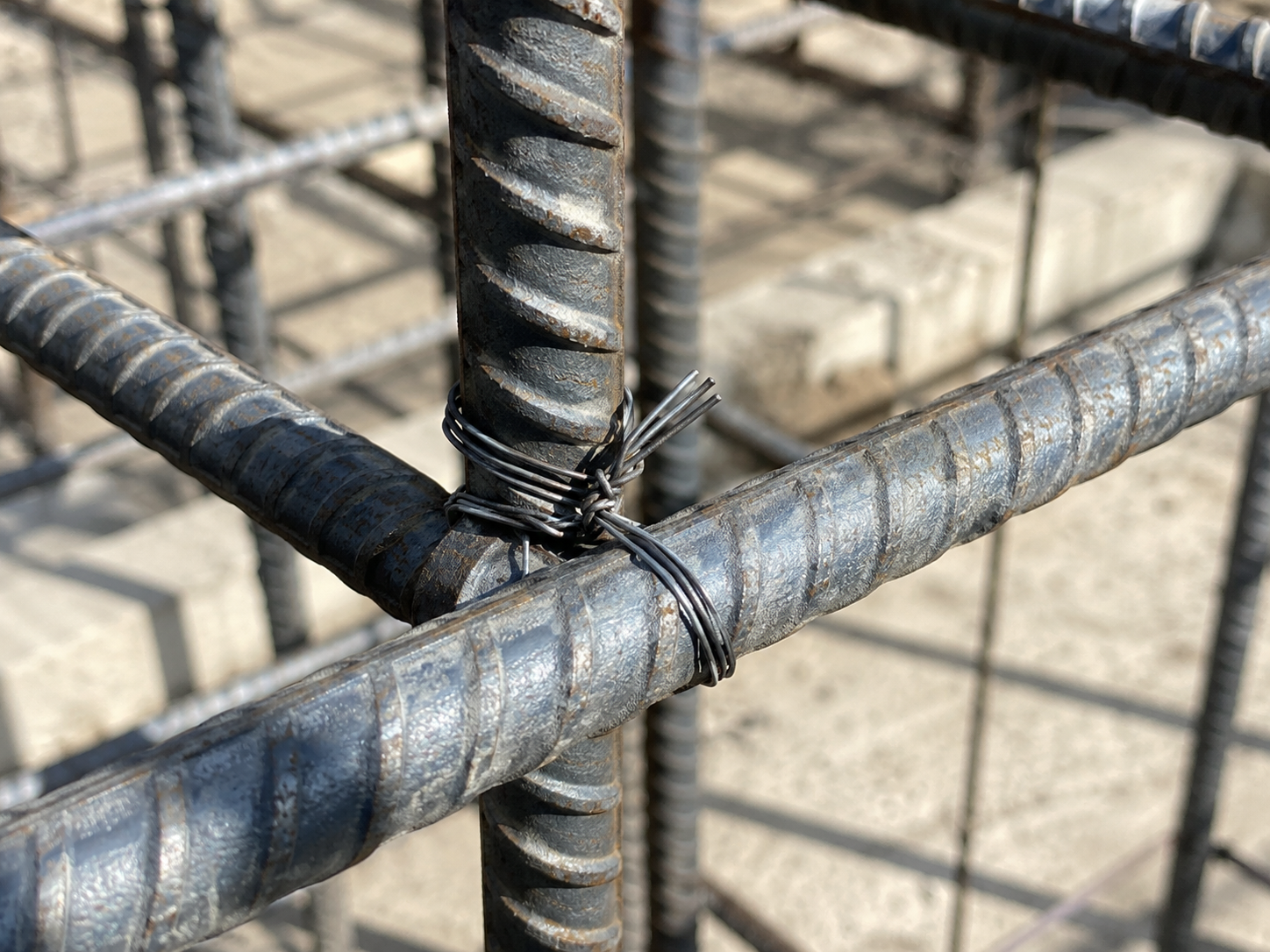

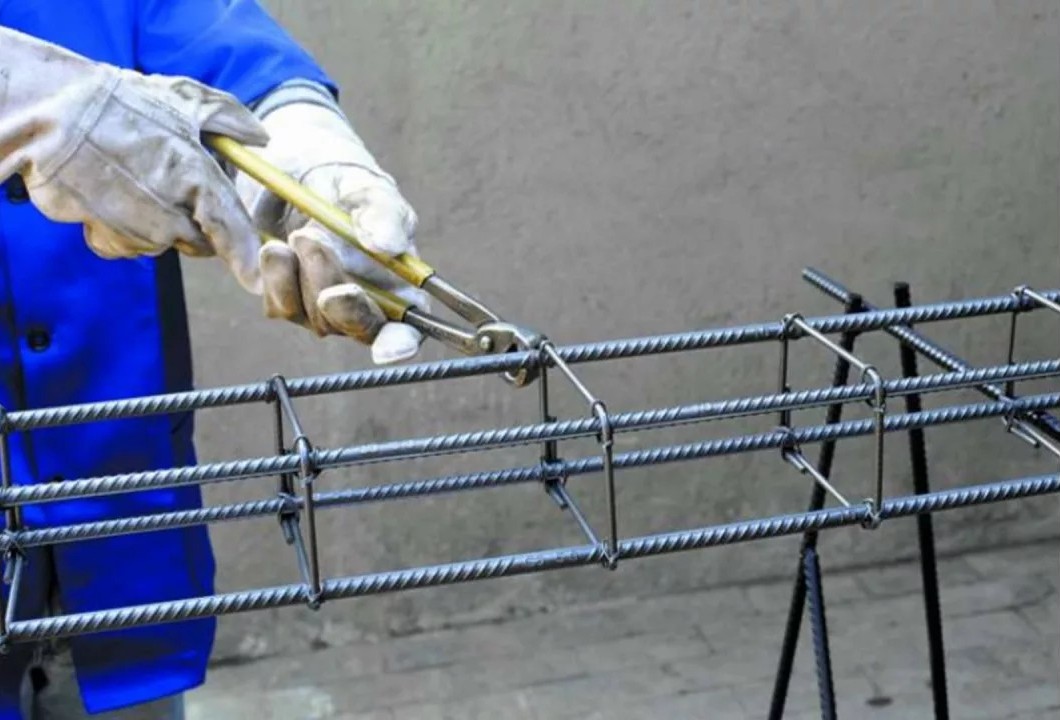

Поэтому сварку нельзя рассматривать как универсальную замену вязке. Вязка остаётся оптимальной для большинства типовых монолитных каркасов, особенно в фундаментах, где нужно зафиксировать стержни без нагрева металла. Сварка же оправдана тогда, когда она не противоречит проекту, соответствует нормативной технологии и действительно необходима для работы конкретного узла.

Сравнительная таблица: вязка, сварка и механические соединения

Чтобы правильно выбрать способ соединения арматуры, важно понимать, какую задачу должен решать конкретный узел. Вязка, сварка и механические соединения не являются взаимозаменяемыми «по умолчанию». У каждого способа своя область применения, свои преимущества и ограничения. Особенно это важно для фундаментов и других железобетонных конструкций, где ошибка в соединении рабочих стержней может повлиять на расчётную работу всего элемента.

Из таблицы видно, что для большинства монолитных фундаментов и арматурных каркасов, собираемых непосредственно на строительной площадке, наиболее рациональным способом остаётся вязка. Она решает основную монтажную задачу — удерживает стержни в проектном положении — и при этом не создаёт термического воздействия на рабочую арматуру.

Сварка оправдана там, где она предусмотрена проектом и выполняется как контролируемая технология: при изготовлении сварных сеток, каркасов, закладных деталей или специальных стыков. Механические соединения применяются в тех случаях, когда требуется надёжно состыковать рабочие стержни без сварки и без увеличенных нахлёстов, особенно при плотном армировании или в ответственных конструктивных зонах.

Как правильно сваривать арматуру

Сначала необходимо определить, допустима ли сварка в конкретном узле вообще. В железобетонных конструкциях сварной шов должен не просто соединить два стержня, а обеспечить работу арматуры в соответствии с проектом. Поэтому правильная сварка арматуры — это последовательность инженерных и технологических решений: от проверки класса стали до контроля готового соединения.

Общий порядок выполнения работ

Чтобы сварка арматуры была технически корректной, работу лучше выстраивать в следующей последовательности:

1. Проверить проектное решение. Нужно убедиться, что сварка действительно предусмотрена проектом, рабочей документацией или технологической картой. Если проектом задана вязка, заменять её сваркой нельзя без согласования.
2. Определить класс арматуры. До начала работ проверяют сертификаты, маркировку, класс прочности и наличие признака свариваемости. Особенно важно исключить применение арматуры неизвестного происхождения.
3. Выбрать нормативный тип соединения. Схема соединения должна соответствовать ГОСТ 14098-2014 или проектному решению. Нельзя считать правильным соединением случайную прихватку, выполненную только для удобства монтажа.
4. Подготовить стержни. Поверхность арматуры в зоне сварки очищают от грязи, масла, льда, плотной ржавчины и других загрязнений, которые могут ухудшить качество шва. При необходимости обеспечивают требуемое взаимное положение стержней, зазоры, нахлёсты или накладки.
5. Назначить способ сварки. В зависимости от узла применяют контактную, дуговую, ванную или другую предусмотренную технологией сварку. Выбор способа зависит от диаметра стержней, положения соединения, условий выполнения работ и требований проекта.
6. Подобрать сварочные материалы и режим. Электроды, сварочный ток, полярность, длина дуги и порядок наложения шва должны соответствовать классу стали и типу соединения. Нельзя выбирать электроды только по принципу «под рукой есть» или «так всегда варили».
7. Выполнить сварку квалифицированным специалистом. Арматурные соединения в ответственных конструкциях не должны выполняться случайным работником без квалификации. Ошибка в режиме сварки может привести к перегреву, подрезам, непровару, трещинам или ослаблению стержня.
8. Провести контроль качества. До бетонирования нужно проверить положение стержней, геометрию соединения, отсутствие видимых дефектов, соответствие проекту и требованиям технологической документации. После укладки бетона доступ к сварным узлам будет утрачен.

СП 63.13330.2018 допускает выполнение сварных стыков арматуры контактной, дуговой или ванной сваркой, но применяемый способ должен обеспечивать прочность сварного соединения, а также прочность и деформативность участков стержней рядом со швом. Это ключевой принцип: нельзя оценивать только сам шов, нужно учитывать состояние арматуры вокруг него.

Чего нельзя делать при сварке арматуры

Даже при использовании свариваемой арматуры нельзя выполнять сварку произвольно. Наиболее опасные ошибки — сваривать арматуру неизвестного класса, прихватывать рабочие стержни в растянутых зонах, заменять проектные нахлёсты короткими швами, перегревать металл, выполнять сварку по загрязнённой поверхности и оставлять соединения без контроля. Такие нарушения могут не проявиться сразу, но после бетонирования и передачи нагрузок станут слабым местом конструкции.

Нельзя также воспринимать короткую прихватку как безвредную операцию. Если прихватка выполнена на рабочем стержне, она всё равно создаёт зону нагрева. Поэтому любые сварные точки на арматуре должны иметь понятное назначение и соответствовать проектной логике.

Правильно сваривать арматуру — значит не просто выполнить прочный на вид шов, а соблюсти всю цепочку требований: подтвердить свариваемость стали, проверить проектное решение, выбрать нормативный тип соединения, подготовить стержни, назначить подходящий способ сварки, подобрать электроды и проконтролировать результат. Если хотя бы один из этих этапов пропущен, сварка перестаёт быть надёжной технологией и превращается в риск для конструкции.

Поэтому ответ на вопрос «как правильно сваривать арматуру» всегда должен начинаться с документации и класса проката. Сварочный аппарат и электрод появляются только после того, как понятно, что сварка в данном узле действительно допустима и технически обоснована.

Как сварить арматуру между собой правильно

В железобетонных конструкциях арматура работает в составе расчётной схемы, поэтому способ соединения должен соответствовать назначению узла. Одно дело — временно зафиксировать пересечение стержней при сборке каркаса, другое — выполнить рабочий стык, который должен передавать усилия между арматурными элементами.

Правильная сварка начинается с понимания, какие именно стержни соединяются, где расположен узел и какую функцию он выполняет. В зависимости от этого выбирают тип соединения: крестообразное, стыковое, нахлёсточное, соединение с накладками или соединение арматуры с закладной деталью. Каждый вариант имеет свою область применения и не должен заменяться другим по усмотрению монтажника.

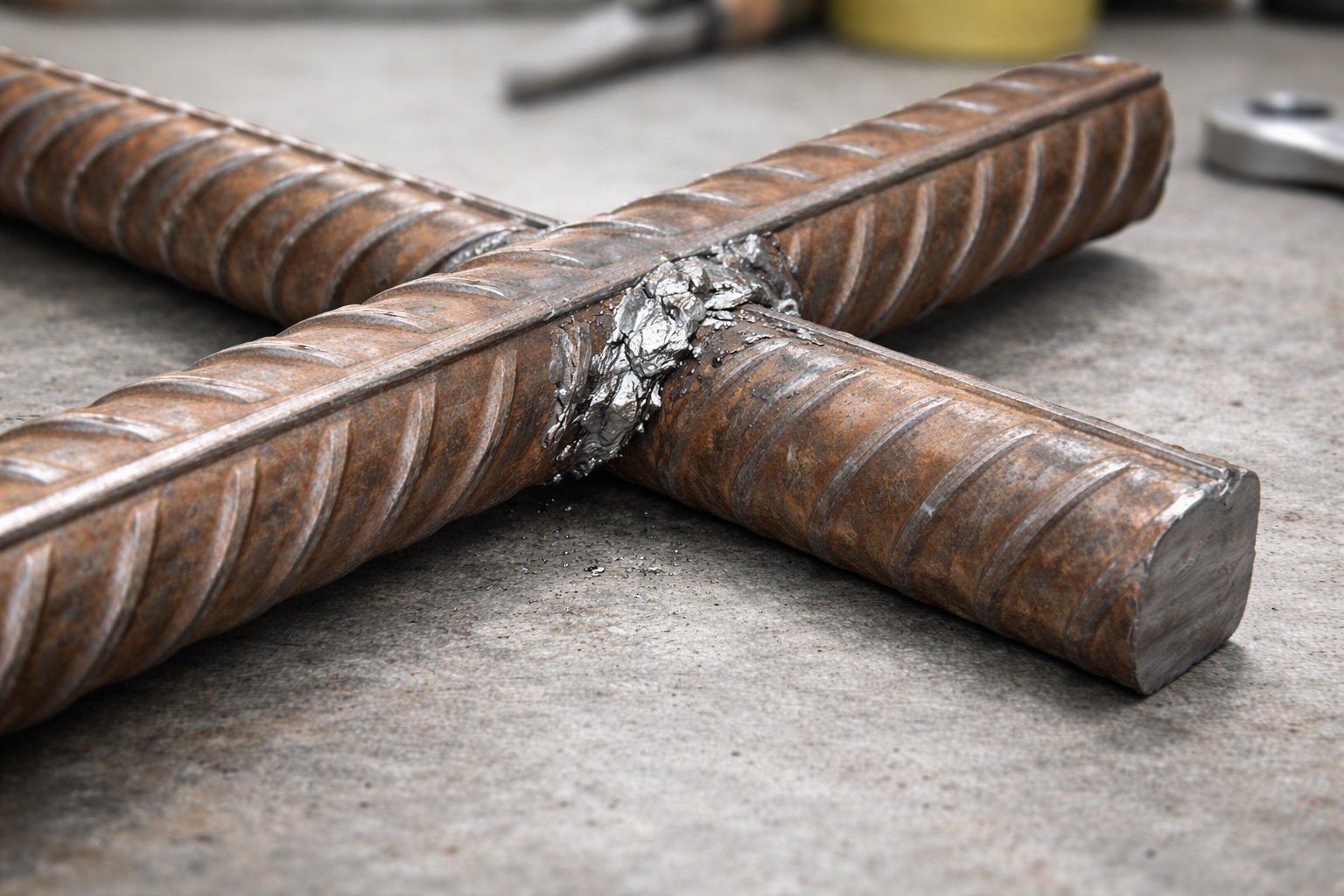

Крестообразные соединения

Крестообразные соединения применяются в местах пересечения стержней, например при изготовлении сварных сеток и отдельных каркасов. Такие узлы чаще всего выполняются контактной сваркой в заводских условиях, где можно обеспечить стабильное усилие сжатия, режим нагрева и повторяемость качества.

На строительной площадке пересечения арматуры в фундаментах и плитах обычно не сваривают, а связывают проволокой. Это связано с тем, что пересечение стержней в сетке не всегда является расчётным узлом, передающим усилия через сварной шов. Часто его задача — только сохранить шаг арматуры и проектное положение стержней до бетонирования. В такой ситуации вязка выполняет задачу без нагрева металла, поэтому она предпочтительнее.

Если же проектом предусмотрены именно сварные крестообразные соединения, их нельзя выполнять случайными прихватками. Нужно соблюдать требования к типу соединения, диаметрам стержней, режиму сварки и контролю качества.

Стыковые соединения по длине стержней

Стыковое соединение нужно тогда, когда требуется соединить два стержня по одной оси. Это более ответственная операция, чем сварка пересечения, потому что через такой стык могут передаваться продольные усилия. Ошибка здесь особенно опасна: если стык ослаблен, фактическая работа арматуры будет отличаться от расчётной.

Стыковые сварные соединения должны выполняться только по проекту или нормативной схеме. Нельзя просто приставить торцы арматуры друг к другу и проварить их «по кругу» без подготовки. Для такого узла должны быть определены способ сварки, подготовка торцов, взаимное положение стержней, режим сварки и требования к контролю.

В ответственных конструкциях стыки рабочей арматуры не размещают произвольно. Их положение связано с эпюрами усилий, зонами растяжения, анкеровкой и конструктивными требованиями. Поэтому решение о сварном стыке должно приниматься проектировщиком, а не на площадке по факту нехватки длины стержня.

Соединения внахлёст

Соединение внахлёст — один из самых распространённых способов стыковки арматуры, но важно различать обычный нахлёст с вязкой и сварной нахлёст. При обычном нахлёсте усилия передаются через сцепление арматуры с бетоном на заданной длине стыковки. Вязальная проволока в этом случае только удерживает стержни в нужном положении до бетонирования.

Сварной нахлёст — это уже другой тип соединения. Он должен быть предусмотрен проектом и выполнен по нормативным требованиям. Нельзя сокращать проектную длину нахлёста только потому, что стержни дополнительно прихватили сваркой. Такая ошибка часто встречается на площадке: монтажники считают, что короткий сварной шов заменяет полноценную длину стыковки. На практике это может привести к неправильной передаче усилий и ослаблению узла.

Если проектом указан нахлёст без сварки, его следует выполнять именно как нахлёст с фиксацией вязальной проволокой. Если требуется сварной нахлёст, его параметры должны быть заданы отдельно.

Соединения с накладками

Соединение с накладками применяется, когда два стержня соединяют через дополнительные металлические элементы. Накладки позволяют сформировать более контролируемый сварной узел, но такой способ также требует проектного решения. Размеры накладок, расположение швов, длина сварных участков и подготовка поверхностей должны соответствовать принятой схеме соединения.

Нельзя использовать случайные обрезки металла как накладки без расчёта и указаний в документации. В рабочей арматуре накладка является частью силового узла, а не просто вспомогательной пластиной. Если она подобрана неправильно, шов может не обеспечить требуемую передачу усилий или создать дополнительные концентраторы напряжений.

Соединение арматуры с закладными деталями

Отдельный случай — сварка арматуры с пластинами, уголками, фасонным или листовым прокатом при изготовлении закладных деталей. Такие соединения широко применяются в железобетонных конструкциях, но они должны выполняться по чертежам и требованиям к закладным изделиям.

Здесь особенно важно обеспечить правильное положение арматурных анкеров, качество швов и соответствие размеров. Закладная деталь после бетонирования часто работает как узел крепления других конструкций, оборудования или металлических элементов, поэтому ошибка в сварке может повлиять не только на железобетон, но и на последующий монтаж.

Что важно проверить перед сваркой стержней

Перед тем как сварить арматуру между собой правильно, нужно пройти несколько обязательных проверок:

• арматура имеет известный класс и подтверждённую свариваемость;
• сварка предусмотрена проектом или технологической картой;
• тип соединения соответствует назначению узла;
• стержни очищены от загрязнений, масла, льда и рыхлой коррозии;
• обеспечены требуемое положение, зазор, нахлёст или накладки;
• подобраны подходящие электроды и режим сварки;
• работы выполняет квалифицированный сварщик;
• соединение можно осмотреть и проконтролировать до бетонирования.

Если хотя бы одно из этих условий не выполнено, сварку рабочей арматуры лучше не выполнять до уточнения проектного решения. В железобетоне ошибка часто становится скрытой: после заливки бетона сварной узел уже невозможно нормально проверить или исправить.

Чего нельзя делать при соединении арматуры сваркой

Главная ошибка — воспринимать сварку как универсальный способ соединения любых стержней. Нельзя сваривать арматуру неизвестного класса, стыковать рабочие стержни в произвольных местах, заменять проектный нахлёст короткой прихваткой, перегревать металл, выполнять швы по загрязнённой поверхности и оставлять соединения без контроля.

Также нельзя считать, что чем больше сварки, тем прочнее каркас. Избыточные швы и прихватки могут не усилить конструкцию, а наоборот, создать зоны перегрева и локального ослабления. Для арматурного каркаса важна не максимальная жёсткость каждого узла, а соответствие проектной схеме и сохранение свойств рабочих стержней.

Правильно сварить арматуру между собой можно только тогда, когда заранее определены класс стали, свариваемость проката, тип соединения, положение узла в конструкции и требования к контролю. Крестообразное соединение, стык по длине, нахлёст, соединение с накладками и закладная деталь — это разные технические решения, и каждое из них должно выполняться по своей схеме.

Поэтому сварка арматуры между собой не должна выполняться «по месту» только ради удобства сборки. Если нужно просто зафиксировать каркас фундамента, плиты или ростверка до бетонирования, чаще достаточно вязки. Если же соединение должно работать как силовой узел, его необходимо выполнять только по проекту, с применением свариваемой арматуры, нормативного типа соединения и обязательного контроля качества.

Какую арматуру можно варить электросваркой

В строительной практике под электросваркой чаще всего понимают ручную дуговую сварку покрытыми электродами. Такой способ действительно применяют для арматурных соединений, но он не делает сварку универсально допустимой для любого стержня. Если арматура «варится» и шов визуально получился, это ещё не означает, что соединение можно использовать в рабочем каркасе фундамента, плиты, балки или колонны.

Электросварка допустима для арматуры с подтверждённой свариваемостью

В первую очередь электросваркой можно варить арматуру, у которой подтверждена свариваемость. В современной маркировке главным ориентиром служит индекс «С»: А400С, А500С, А600С. Такая арматура рассчитана на применение в сварных соединениях при соблюдении требований проекта, технологии сварки и контроля качества.

Индекс «С» важен потому, что при сварке металл подвергается локальному нагреву. В зоне шва и рядом с ним свойства стали могут измениться. Для свариваемой арматуры эти риски учитываются на уровне требований к прокату, в том числе через показатели химического состава и углеродного эквивалента. ГОСТ 34028-2016 определяет углеродный эквивалент как показатель свариваемости, связанный с риском образования холодных трещин при сварке.

Дуговая сварка должна соответствовать нормативному типу соединения

Электросварка арматуры — это не просто «прихватить стержни электродом». Ручная дуговая сварка относится к дуговым способам, а для арматурных соединений важна не только технология нагрева, но и конструкция самого узла. ГОСТ 14098-2014 распространяется на сварные соединения стержневой и проволочной арматуры, а также на соединения арматуры с листовым и фасонным прокатом; стандарт устанавливает типы, конструкцию и размеры соединений, выполняемых контактной и дуговой сваркой.

Это означает, что электросваркой можно выполнять только такие соединения, которые соответствуют проекту и нормативной схеме. Например, это могут быть соединения внахлёст, стыки с накладками, отдельные соединения арматуры с закладными деталями или другие узлы, предусмотренные документацией. Если же монтажник просто проваривает пересечения стержней в каркасе фундамента вместо вязки, такое решение нельзя считать правильным только потому, что использовалась электросварка.

Не вся арматура без индекса «С» подходит для электросварки

Арматуру без подтверждённой свариваемости не следует варить электросваркой в ответственных железобетонных конструкциях без дополнительного обоснования. Особенно это относится к рабочим стержням в растянутых зонах, стыкам по длине, узлам анкеровки, углам фундаментов, зонам опирания и местам концентрации усилий.

Физически электрод может расплавить металл и сформировать шов, но инженерно такой узел может оказаться недопустимым. При сварке стали с неподходящим химическим составом или неизвестным способом упрочнения повышается риск хрупких зон, трещин, потери пластичности и локального ослабления стержня. Поэтому арматура неизвестного класса, прокат без сертификата, стержни из разных партий без идентификации и старая арматура с неясными характеристиками не должны свариваться электросваркой в рабочих каркасах без проверки.

Электросварка не заменяет проектные нахлёсты и анкеровку

Распространённая ошибка — считать, что короткий сварной шов позволяет уменьшить длину нахлёста или заменить проектную анкеровку. В железобетоне усилия передаются не только через контакт двух стержней, но и через сцепление арматуры с бетоном на заданной длине. Если проектом предусмотрен нахлёст с вязкой, самовольная электросварка не даёт права сокращать этот нахлёст или менять место стыковки.

СП 63.13330.2018 указывает, что сварные стыки арматуры могут выполняться контактной, дуговой или ванной сваркой, но выбранный способ должен обеспечивать прочность сварного соединения, а также прочность и деформативность участков арматурных стержней рядом со сварным соединением. Поэтому при электросварке нужно оценивать не только шов, но и поведение всей зоны соединения.

Где электросварка арматуры применяется оправданно

Электросварка может быть оправдана при изготовлении закладных деталей, отдельных стыковых соединений, соединений с накладками, монтажных узлов сборного железобетона и специальных решений, предусмотренных проектом. Она также может применяться при работе со свариваемой арматурой, если условия площадки позволяют качественно подготовить металл, выдержать технологический режим и проконтролировать результат до бетонирования.

В то же время для массовой фиксации пересечений в фундаментных каркасах, плитах и ростверках чаще применяют вязку. Она не требует нагрева арматуры, не меняет свойства стали и достаточна для удержания стержней в проектном положении до укладки бетона.

Электросваркой можно варить прежде всего арматуру с подтверждённой свариваемостью — например, классы А400С, А500С, А600С, — если сварка предусмотрена проектом, выбран нормативный тип соединения и обеспечен контроль качества. Наличие подходящего электрода и сварочного аппарата само по себе не является основанием для выполнения сварки.

Если арматура неизвестного класса, не имеет сертификата, не содержит признака свариваемости или проектом предусмотрена вязка, применять электросварку в рабочем каркасе нельзя без согласования с проектировщиком. Для железобетона важен не сам факт образования шва, а сохранение расчётной работы арматуры и надёжности всей конструкции.

Какими электродами варить арматуру и что учитывать при выборе

Важно сразу подчеркнуть: выбор электрода не решает вопрос допустимости сварки сам по себе. Даже правильно подобранный электрод не компенсирует ошибку, если арматура не предназначена для сварки, тип соединения не соответствует проекту или сварка выполняется в неподходящей зоне конструкции.

Электрод подбирают не отдельно от арматуры, а вместе с оценкой всего узла: класса стали, диаметра стержней, способа сварки, пространственного положения шва, требований к прочности соединения и условий выполнения работ. Для ручной дуговой сварки применяются покрытые металлические электроды; ГОСТ 9466-75 устанавливает их классификацию и общие технические условия, а ГОСТ 9467-75 — типы электродов для сварки конструкционных и теплоустойчивых сталей.

Почему нельзя назвать один универсальный электрод

На практике иногда пытаются дать простой ответ: «варите арматуру электродами такой-то марки». Для бытовой задачи это может показаться удобным, но для железобетонных конструкций такой подход слишком упрощённый. Арматура разных классов отличается прочностью, химическим составом и свариваемостью. Кроме того, одно дело — сварить вспомогательный монтажный элемент, другое — выполнить соединение рабочей арматуры, которое будет воспринимать усилия в фундаменте, плите, колонне или балке.

Поэтому универсального электрода «для всей арматуры» не существует. Сначала устанавливают, можно ли сваривать конкретную арматуру, затем выбирают нормативный тип соединения, после этого определяют способ сварки и только затем подбирают электроды. Если этот порядок нарушен, есть риск получить шов, который внешне выглядит приемлемо, но не обеспечивает требуемую работу узла.

Какие типы электродов применяют для сварки арматуры

Для ручной дуговой сварки углеродистых и низколегированных сталей применяют электроды соответствующего назначения и прочностного уровня. В практике сварки строительных сталей часто встречаются электроды типов Э42, Э46, Э50, а также варианты с индексом «А» — например, Э42А, Э46А, Э50А, если к металлу шва предъявляются повышенные требования по пластичности и ударной вязкости. Эти типы относятся к системе обозначений электродов по ГОСТ 9467-75 и применяются для ручной дуговой сварки конструкционных сталей при соблюдении требований к конкретной марке электрода и режиму сварки.

При этом тип электрода и торговая марка электрода — не одно и то же. Тип показывает уровень механических свойств наплавленного металла и область применения, а конкретная марка определяет состав покрытия, рекомендуемые режимы, допустимые положения сварки, род тока и другие технологические параметры. Поэтому в проектной или технологической документации желательно указывать не только общую группу, но и конкретные требования к сварочным материалам.

На что смотреть при выборе электрода

При выборе электродов для сварки арматуры учитывают несколько факторов.

1. Важен класс арматуры и подтверждённая свариваемость. Для арматуры с индексом «С» сварка может быть допустима при соблюдении проектных требований. Для арматуры неизвестного класса или без подтверждённой свариваемости выбор электрода не решает проблему: такой металл сначала нужно идентифицировать и проверить возможность сварки.
2. Учитывают прочностной уровень соединения. Металл шва не должен быть слабым звеном, но и избыточная прочность без достаточной пластичности не всегда является преимуществом. Для железобетонных конструкций важна не только прочность шва, но и способность зоны соединения работать без хрупкого разрушения.
3. Значение имеет диаметр арматуры и тип соединения. Для тонких и массивных стержней режимы сварки будут отличаться. Соединение внахлёст, стык с накладками, соединение с закладной деталью или монтажная сварка выпусков требуют разного подхода к длине шва, количеству проходов, тепловложению и подготовке металла.
4. Необходимо учитывать пространственное положение сварки. На площадке шов может выполняться в нижнем, вертикальном, потолочном или неудобном положении. Не каждый электрод одинаково хорошо подходит для всех положений, поэтому при выборе нужно смотреть рекомендации производителя и обозначение по ГОСТ 9466-75.
5. Важны условия выполнения работ. Влажная арматура, загрязнения, низкая температура, ветер, труднодоступность узла и плохая подготовка поверхности резко ухудшают качество соединения. Даже подходящий электрод не даст надёжного результата, если металл не очищен, режим сварки нарушен, а шов выполняется в неподготовленных условиях.

Не стоит пренебрегать данным нюансам, так как они играют важную роль в качестве будущей сварки.

Требования к подготовке электродов

Электроды для сварки арматуры должны быть сухими и пригодными к работе. Влага в покрытии ухудшает стабильность дуги, повышает риск пор, трещин и других дефектов. Для ряда электродов требуется прокалка или хранение в условиях, указанных производителем. Игнорировать эти требования нельзя, особенно если речь идёт о соединениях, которые после бетонирования станут недоступными для осмотра и ремонта.

Также важно использовать электроды подходящего диаметра. Слишком тонкий электрод может не обеспечить требуемую производительность и провар, а слишком крупный — привести к избыточному тепловложению, перегреву стержня и повреждению арматуры. Диаметр электрода подбирают с учётом диаметра стержней, положения шва, типа соединения и режима сварки.

Почему режим сварки не менее важен, чем электрод

Даже правильно выбранные электроды не гарантируют качественного соединения, если нарушен режим сварки. Слишком большой ток может привести к перегреву арматуры, подрезам, прожогам и чрезмерному расплавлению рёбер. Недостаточный ток повышает риск непровара, нестабильной дуги и слабого соединения. Неправильная длина дуги, спешка, загрязнённая поверхность и отсутствие контроля также снижают качество шва.

Для рабочей арматуры особенно важно ограничить повреждение основного металла. Цель сварки — сформировать нормативное соединение, а не просто «залить» место контакта металлом. Поэтому режимы должны назначаться технологически, а не подбираться на глаз в процессе работ.

Арматуру электросваркой обычно варят покрытыми электродами, предназначенными для ручной дуговой сварки конструкционных сталей. В качестве ориентиров могут применяться электроды типов Э42, Э46, Э50 и, при повышенных требованиях к пластичности и вязкости металла шва, Э42А, Э46А, Э50А. Но окончательный выбор зависит от класса арматуры, типа соединения, диаметра стержней, положения шва, требований проекта и технологической карты.

Если арматура не имеет подтверждённой свариваемости или сварка не предусмотрена проектом, подбирать электроды бессмысленно — сначала нужно получить инженерное решение о допустимости самой сварки.

Типичные ошибки при сварке арматуры

Многие ошибки при сварке арматуры уже частично затрагивались в предыдущих разделах: речь шла о неподтверждённой свариваемости, самовольной замене вязки сваркой, перегреве стержней и неправильном выборе соединения. Поэтому в этом пункте важно не повторять техническое обоснование заново, а кратко собрать основные нарушения, которые чаще всего встречаются на практике и могут привести к ослаблению арматурного каркаса.

Сварка арматуры неизвестного класса

Одна из самых серьёзных ошибок — сваривать стержни без понимания, к какому классу они относятся. Если нет сертификата, маркировки или подтверждения свариваемости, невозможно оценить, как металл поведёт себя при нагреве. Визуально арматура может выглядеть пригодной, но после сварки в зоне шва возможно снижение пластичности или появление хрупких участков.

Замена вязки сваркой без проектного решения

Частая ошибка на стройплощадке — решение «усилить» каркас сваркой там, где проектом предусмотрена вязка. Особенно опасно это для фундаментов, плит, ростверков и балок. Вязаный каркас и сварной каркас работают по-разному, поэтому менять способ соединения стержней без согласования с проектировщиком нельзя.

Сварка рабочих стержней в опасных зонах

Нельзя произвольно сваривать арматуру в местах максимальных усилий: в растянутых зонах, у опор, в углах фундаментов, в местах анкеровки, в зонах стыковки рабочих стержней и под сосредоточенными нагрузками. Если сварной узел расположен неправильно, он может стать слабым местом конструкции.

Использование коротких прихваток «для удобства»

Короткие прихватки часто воспринимают как безобидную монтажную операцию. На самом деле это тоже сварка, а значит — локальный нагрев металла. Если прихватка выполнена на рабочем стержне без проектного решения, она может создать зону термического влияния и концентратор напряжений.

Неправильный тип соединения

Ещё одна ошибка — сваривать арматуру «как удобно», без привязки к нормативному типу соединения. Стыковое соединение, нахлёст, соединение с накладками, крестообразный узел и закладная деталь — это разные технические решения. Их нельзя произвольно заменять друг другом.

Сокращение нахлёста за счёт сварки

Иногда монтажники считают, что, если стержни дополнительно проварены, длину нахлёста можно уменьшить. Это неверно. Если проектом задан нахлёст с вязкой, его длина рассчитана с учётом передачи усилий через сцепление арматуры с бетоном. Короткий сварной шов не является автоматической заменой проектной длины стыковки.

Перегрев арматуры

Слишком большой сварочный ток, длительное тепловое воздействие или неправильная техника выполнения шва могут привести к перегреву стержня. В результате возможно изменение структуры стали, подплавление рёбер, подрезы и локальное ослабление сечения. Для рабочей арматуры это особенно критично.

Неправильный выбор электродов

Электроды для сварки арматуры подбирают с учётом класса стали, типа соединения, диаметра стержней, положения шва и требований проекта. Использование случайных электродов, влажных электродов или материалов неподходящего типа повышает риск дефектов шва и нестабильного качества соединения.

Сварка по загрязнённой поверхности

Грязь, масло, лёд, плотная ржавчина и влага ухудшают качество сварного соединения. Если стержни не подготовлены, возрастает риск пор, непровара, включений и нестабильного формирования шва. Для арматурных соединений, которые после бетонирования станут скрытыми, такая ошибка особенно опасна.

Отсутствие контроля перед бетонированием

Сварные соединения нужно проверять до укладки бетонной смеси. После бетонирования доступ к узлам будет потерян, а исправить дефекты станет невозможно. Поэтому перед заливкой необходимо оценить положение стержней, качество швов, отсутствие видимых повреждений, соответствие проекту и технологической документации.

Основная ошибка при сварке арматуры — воспринимать её как простой монтажный приём, не требующий расчёта и контроля. На практике безопасная сварка возможна только при известном классе арматуры, подтверждённой свариваемости, правильном типе соединения, подходящих электродах и соблюдении технологии. Если этих условий нет, сварка может не усилить каркас, а создать скрытые дефекты, которые проявятся уже в работе железобетонной конструкции.

Арматуру можно сваривать, но только при соблюдении проектных и технологических требований. Сварка допустима для проката с подтверждённой свариваемостью, прежде всего для арматуры с индексом «С», при выборе нормативного типа соединения, правильных сварочных материалов и обязательном контроле качества. В этом случае сварной узел становится не случайной монтажной прихваткой, а полноценным инженерным решением.

Главный риск возникает тогда, когда сварку используют как универсальную замену вязке или как способ «усилить» каркас без расчёта. Если арматура неизвестного класса, не имеет подтверждённой свариваемости или сварной узел не предусмотрен проектом, такая операция может привести к перегреву стержней, снижению пластичности, появлению концентраторов напряжений и нарушению расчётной работы конструкции.

Поэтому выбор способа соединения арматуры должен определяться не удобством монтажа, а проектной задачей. Вязка, сварка, механические соединения и нахлёсты имеют разные области применения. Для ответственных железобетонных конструкций правильным считается только то решение, которое соответствует проекту, нормативным требованиям и условиям контроля качества.

Автор статьи

Дмитрий Дёмочкин

Эксперт в области строительства с многолетним опытом. Окончил МГТУ им. Н.Э. Баумана по направлению Машиностроительные технологии. Специалист по строительству высотных и большепролетных зданий и сооружений. На практике знаю, что проектирование и возведение таких зданий и сооружений кардинально отличается от типовых проектов.

5

5 отзывов

Задать вопрос
