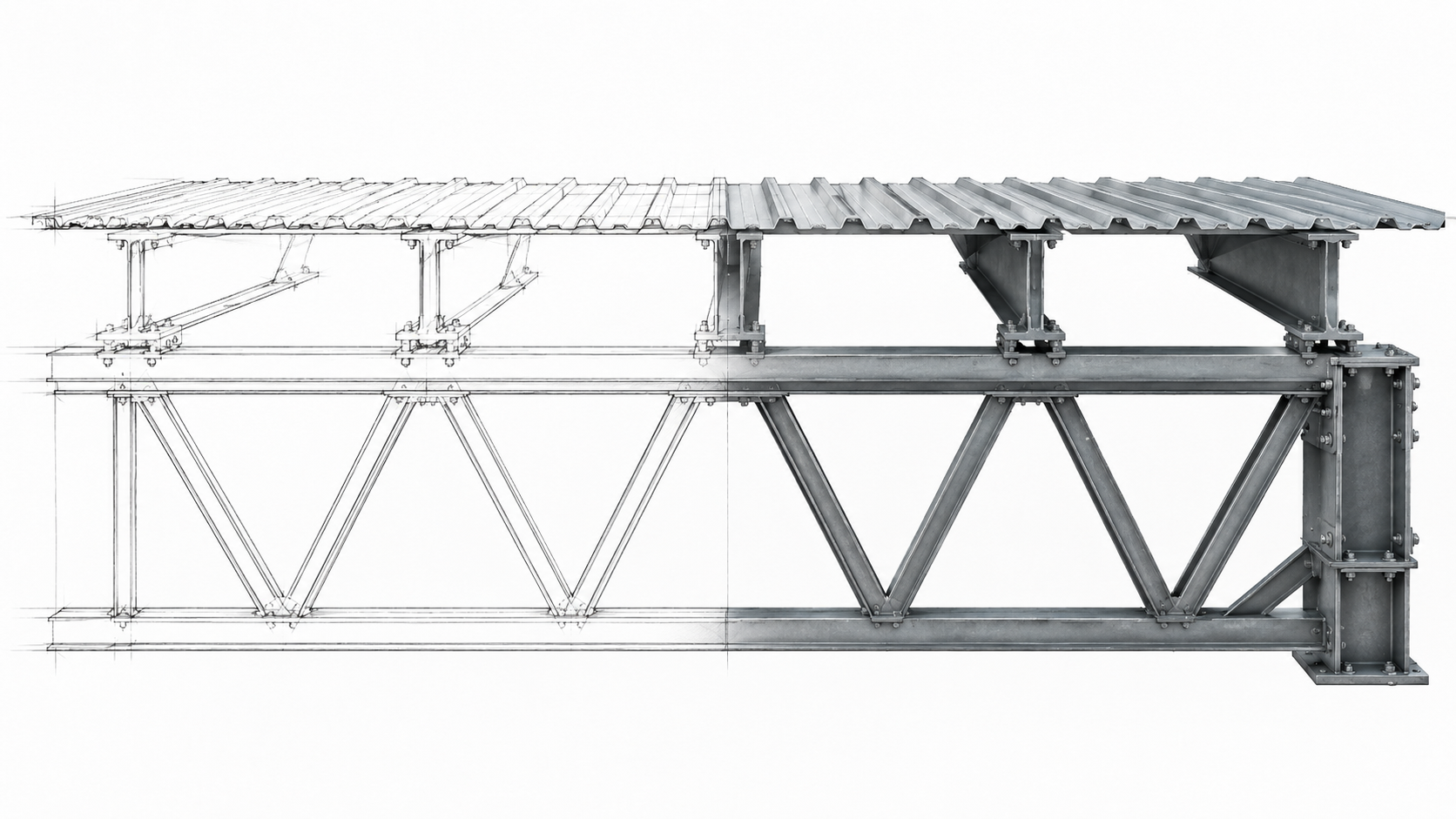

Прогонная и беспрогонная система покрытий: сравнение решений

В промышленном и коммерческом строительстве система покрытия рассматривается не как отдельный кровельный элемент, а как часть общей несущей схемы здания. От того, каким образом профилированный настил опирается на металлокаркас, зависит не только конструкция кровли, но и шаг несущих элементов, металлоёмкость, трудоёмкость монтажа, расход крепежа, логистика поставки и итоговая стоимость объекта. Поэтому выбор между прогонной и беспрогонной системой должен выполняться не по привычке или по стоимости одного квадратного метра профлиста, а на основании расчёта и анализа всей конструктивной схемы.

Ошибка при выборе профиля или схемы опирания может привести к превышению допустимых прогибов, потере устойчивости элементов, проблемам в узлах крепления и нарушению работы всего покрытия. Поэтому сравнивать эти системы необходимо комплексно: по нагрузкам, пролётам, расчётной схеме, стоимости каркаса, монтажным условиям и эксплуатационным требованиям.

Что такое система покрытия в промышленном здании

Система покрытия промышленного здания — это не только кровельный слой, защищающий объект от осадков и ветра, но и часть несущей схемы здания. Она воспринимает постоянные, временные, климатические и монтажные нагрузки, передаёт их на каркас и должна сохранять расчётную работоспособность в течение всего срока эксплуатации.

В прогонной системе профнастил укладывается по промежуточным опорам, а в беспрогонной — непосредственно на балки, фермы или другие основные элементы каркаса. Именно эта разница определяет требования к профилю, расчётному пролёту, жёсткости настила, схеме крепления и общей металлоёмкости покрытия.

Основные элементы покрытия

Покрытие промышленного здания работает как единая конструктивная система. Каждый элемент в этой системе выполняет свою задачу: одни воспринимают и передают нагрузку, другие формируют основание под кровельный пирог, третьи обеспечивают фиксацию, герметичность и долговечность узлов.

1. Основные несущие конструкции. К ним относятся фермы, балки, ригели или рамы, которые воспринимают нагрузку от покрытия и передают её на колонны и фундаменты. Шаг этих конструкций во многом определяет, какую схему можно применить. Если расстояние между основными элементами велико, требуется либо устройство прогонов, либо применение несущего профнастила, рассчитанного на увеличенный пролёт.
2. Прогоны. Применяются в классической прогонной системе и служат промежуточными опорами для профилированного настила. Они уменьшают расчётный пролёт профлиста и позволяют использовать профили с меньшей высотой гофры. При этом сами прогоны увеличивают количество металлоконструкций, требуют отдельного монтажа, выверки, крепления и контроля качества.
3. Несущий профилированный настил. Материал укладывается по прогонам либо непосредственно по основным несущим конструкциям. В покрытиях промышленных зданий он часто работает как расчётный несущий элемент, воспринимающий нагрузки от собственного веса, кровельного пирога, снега, ветра и временных монтажных воздействий. Для таких задач применяются профили с повышенной жёсткостью, а также листы серии СКН.
4. Кровельный пирог. Его состав зависит от назначения здания, температурно-влажностного режима и требований к энергоэффективности. В утеплённых покрытиях обычно применяются пароизоляция, теплоизоляция, гидроизоляционная мембрана или кровельный ковёр, разделительные и защитные слои. В холодных зданиях конструкция может быть проще, но нагрузка от всех слоёв покрытия всё равно должна учитываться при расчёте настила.
5. Крепёж и соединительные элементы. Саморезы, заклёпки, болты, соединительные элементы, прижимные планки и узлы крепления обеспечивают совместную работу профлиста с опорами и смежными листами. От типа крепежа, шага установки и схемы расположения зависит устойчивость покрытия к ветровому отсосу, сдвиговым усилиям, локальным деформациям и раскрытию нахлёстов.
6. Доборные элементы и узлы примыканий. К этой группе относятся элементы оформления карнизов, парапетов, ендов, проходок, примыканий к стенам, фонарям и инженерным коммуникациям. Они не всегда участвуют в несущей работе покрытия, но напрямую влияют на герметичность, долговечность и эксплуатационную надёжность кровельной системы.

Покрытие промышленного здания нельзя рассматривать как набор отдельных материалов. Несущие конструкции, профнастил, прогоны, крепёж и кровельный пирог должны быть увязаны между собой расчётом и проектными решениями. Только в этом случае система будет работать предсказуемо и безопасно.

Роль профнастила в покрытии

Профлист в промышленном покрытии — это не просто листовой материал, закрывающий пролёт между опорами. В несущих системах он работает как расчётный элемент конструкции. За счёт профилирования тонкий стальной лист получает повышенную жёсткость, что позволяет ему воспринимать нагрузки на изгиб и передавать их на каркас здания. Чем выше гофра и рациональнее геометрия профиля, тем выше его способность работать на увеличенных пролётах.

В прогонной системе материал распределяет нагрузку между прогонами. В этом случае расчётный пролёт листа обычно меньше, а несущая способность покрытия во многом обеспечивается совместной работой настила и прогонной системы. Такой подход позволяет использовать распространённые несущие профили, но требует большего количества элементов каркаса.

В беспрогонной системе роль профнастила значительно возрастает. Он должен перекрывать расстояние между основными несущими конструкциями без промежуточной поддержки. Поэтому для таких решений применяются более высокие и жёсткие профили, способные воспринимать повышенные нагрузки и ограничивать прогибы в допустимых пределах. В этом случае профлист фактически заменяет часть второстепенных металлоконструкций, но одновременно предъявляет более строгие требования к расчёту и монтажу.

Система покрытия здания — это не набор отдельных материалов, а взаимосвязанная конструкция, элементы которой должны рассматриваться совместно. Только при таком подходе можно корректно сравнить прогонную и беспрогонную схемы и выбрать решение, которое будет надёжным, технологичным и экономически обоснованным для конкретного объекта.

Нормативная база и расчётные требования

При проектировании систем покрытия профилированный настил нельзя подбирать только по высоте гофры, толщине металла или опыту применения на похожих объектах. Несущий профлист работает как расчётный элемент конструкции, поэтому его применение должно подтверждаться проверкой по прочности, жёсткости, устойчивости, условиям опирания и крепления.

Нормативная база используется комплексно: один документ задаёт требования к самому профилю, другой — к расчёту стальных конструкций, третий — к нагрузкам, четвёртый — к устройству кровельной системы и монтажу. Поэтому выбор схемы должен выполняться не по отдельной таблице несущей способности, а по всей конструктивной модели покрытия.

Какие документы учитывать

При проектировании покрытий с применением профилированного настила обычно учитывают следующие нормативные и методические документы:

• ГОСТ 24045-2016 — определяет требования к стальным холодногнутым профилированным листам с трапециевидными гофрами, применяемым в строительстве. Документ важен для оценки геометрии профиля, материала, условных обозначений, точности изготовления и основных технических характеристик.
• СП 260.1325800 — применяется при расчёте и проектировании конструкций из стальных тонкостенных холодногнутых профилей, включая гофрированные листы. Для несущего профлиста этот документ особенно важен, поскольку такие элементы чувствительны к местной устойчивости, условиям закрепления и работе тонкостенного сечения.
• СП 16.13330 — устанавливает требования к проектированию стальных конструкций. В контексте покрытия он используется при расчёте балок, ферм, прогонов, опорных элементов, узлов крепления и общей несущей схемы металлокаркаса.
• СП 20.13330 — определяет нагрузки и воздействия, которые должны учитываться при расчёте здания. Для покрытий это собственный вес настила и кровельного пирога, снеговые и ветровые нагрузки, эксплуатационные и монтажные воздействия, а также их расчётные сочетания.
• СП 17.13330 — регулирует вопросы проектирования кровель. Он важен при назначении уклонов, выборе состава кровельного пирога, устройстве водоотвода, примыканий, проходок и других элементов, влияющих на эксплуатационную надёжность покрытия.
• Методические материалы ЦНИИПСК им. Мельникова — применяются как инженерная база для оценки работы профилированных стальных настилов, выбора расчётных схем, анализа несущей способности и особенностей применения высоких профилей.

Эти документы не следует рассматривать изолированно. Материал работает в составе покрытия, поэтому расчёт должен учитывать не только характеристики листа, но и работу опор, крепежа, прогонов, основных несущих конструкций и кровельного пирога.

Что должно подтверждаться расчётом

В системах проверяется вся цепочка передачи нагрузки. В прогонной схеме нагрузка от профнастила передаётся на прогоны, затем на фермы, балки или рамы. В беспрогонной – настил опирается непосредственно на основные несущие конструкции. Поэтому один и тот же профиль может быть допустим в одной системе и недостаточен в другой.

В первую очередь проверяется несущая способность профлиста. Он должен воспринимать расчётные нагрузки без превышения предельных напряжений. При этом учитываются толщина металла, высота и форма гофры, рабочая ширина, марка стали, расчётный пролёт, количество пролётов и схема опирания. Для высоких несущих профилей важно оценивать не только общую прочность сечения, но и местную устойчивость стенок и полок гофры.

Не менее важна проверка прогиба настила. Профиль может проходить по прочности, но не соответствовать требованиям по жёсткости. Повышенные прогибы ухудшают работу кровельного пирога, влияют на герметичность стыков, водоотвод и эксплуатационную надёжность покрытия.

Отдельно оценивается схема опирания. Профлист может работать как однопролётная, двухпролётная или многопролётная система. При одинаковой марке профиля и одинаковой нагрузке расчётные результаты будут различаться: меняются изгибающие моменты, опорные реакции и прогибы. Поэтому данные для одной схемы нельзя автоматически переносить на другую.

Также проверяются ширина опирания и работа профиля в опорной зоне. Недостаточная опорная площадка может привести к локальному смятию, потере устойчивости стенок гофра, повреждению защитного покрытия и проблемам с креплением.

Обязательной является проверка крепления материала. Крепёж должен обеспечивать передачу усилий на опоры, фиксацию листов между собой, устойчивость к ветровому отсосу и сохранение проектного положения настила. Ошибки в типе крепежа, шаге установки или схеме расположения могут снизить надёжность покрытия даже при правильно выбранном профиле.

При расчёте нельзя игнорировать монтажные нагрузки. На стадии устройства покрытия по настилу перемещаются рабочие, размещается инструмент, временно складируются материалы, монтируются утеплитель и гидроизоляция.

Для кровельных систем отдельно учитывается ветровой отсос. На краевых и угловых участках здания ветровые воздействия могут быть выше, чем в центральной зоне покрытия. В таких местах часто требуется усиленная схема крепления, уменьшенный шаг саморезов или дополнительные конструктивные мероприятия.

В расчёт также включается вес всего кровельного пирога: профнастил, пароизоляция, утеплитель, гидроизоляционная мембрана или кровельный ковёр, крепёж, доборные элементы, а также возможное инженерное оборудование на кровле. Оценивать несущую способность настила только по снеговой нагрузке и собственному весу профиля некорректно.

Важно понимать, что табличные значения несущей способности служат только ориентиром на предварительной стадии. Они обычно привязаны к конкретной схеме опирания, типу нагрузки, предельному прогибу, толщине металла и принятой методике расчёта. На реальном объекте могут отличаться снеговой район, уклон кровли, состав кровельного пирога, шаг несущих конструкций, длина листов, схема крепления и монтажные условия.

Особенно внимательно нужно относиться к замене профиля. У разных профилей отличаются рабочая ширина, геометрия, масса, момент инерции, поведение на опорах и требования к креплению. Любая замена должна подтверждаться расчётом и согласовываться с проектировщиком.

Расчёт должен подтвердить не только пригодность конкретного листа, но и корректность всей системы покрытия. Для прогонной схемы важно проверить совместную работу настила, прогонов и основного каркаса. Для беспрогонной — доказать, что профиль способен безопасно работать на увеличенном пролёте без промежуточных опор.

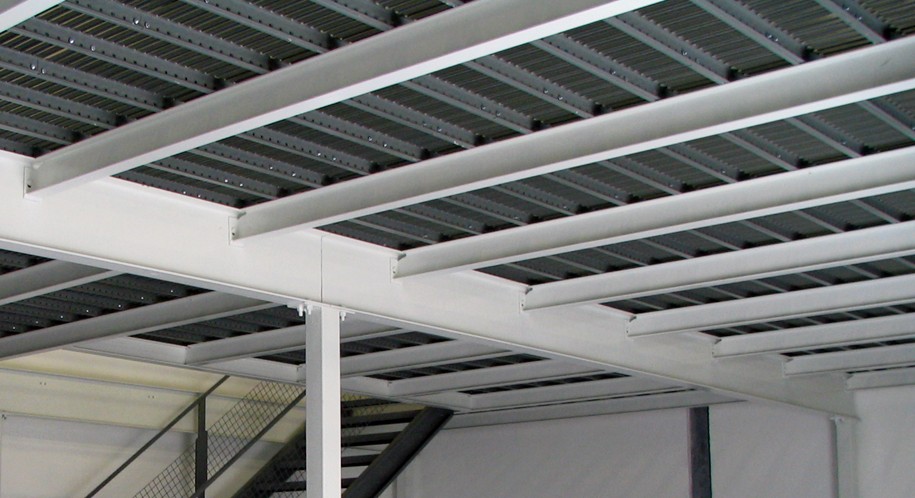

Прогонная система покрытий

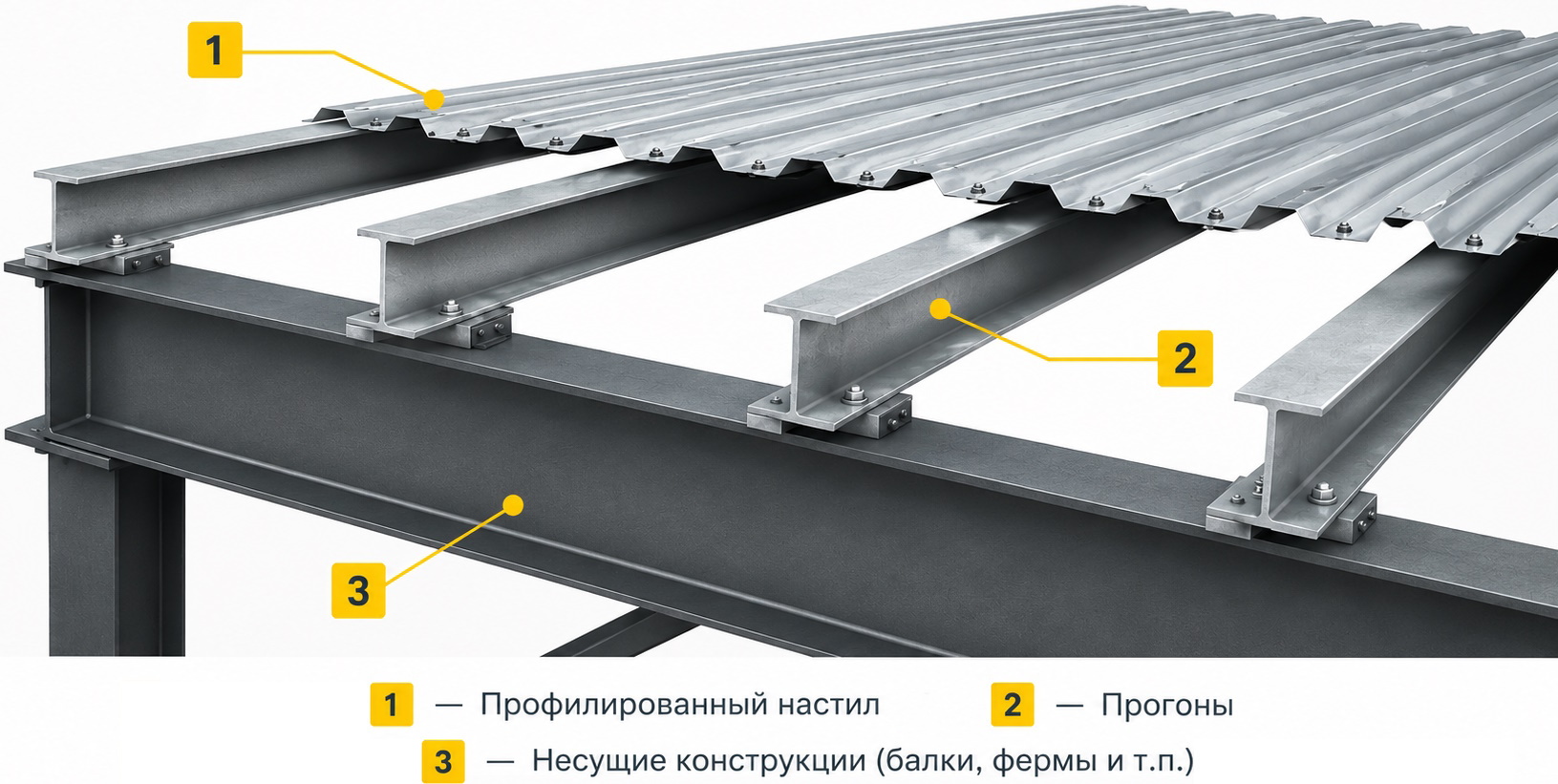

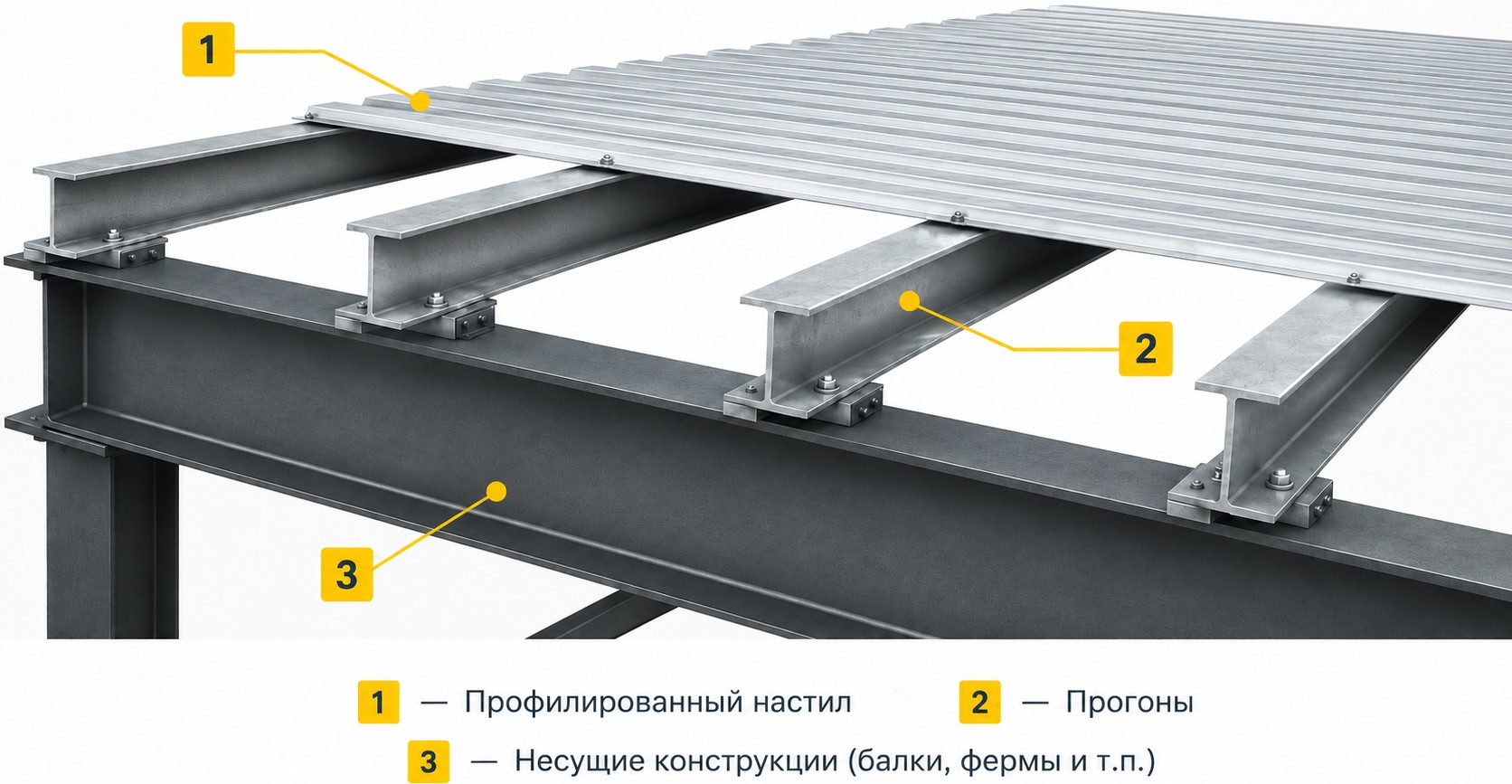

Прогонная система — это классическая схема устройства покрытия, при которой профилированный настил укладывается не напрямую на основные несущие конструкции здания, а на промежуточные элементы — прогоны. Прогоны опираются на фермы, балки, рамы или ригели и передают на них нагрузку от покрытия. Такая схема широко применяется в промышленном, складском и коммерческом строительстве, особенно на объектах с небольшими и средними пролётами.

Главная особенность прогонной системы заключается в разделении работы между несколькими элементами. Профнастил воспринимает нагрузку от собственного веса, кровельного пирога, снега, ветра и временных монтажных воздействий. Затем эта нагрузка передаётся на прогоны, а уже через них — на основной каркас здания. За счёт этого расчётный пролёт самого профлиста уменьшается, а требования к высоте гофры и жёсткости настила могут быть ниже, чем в беспрогонной системе.

При этом прогонная схема не должна восприниматься как «упрощённый» вариант покрытия. Она также требует полноценного расчёта: проверяется не только профлист, но и прогоны, узлы крепления, схема опирания, прогибы, ветровой отсос, монтажные нагрузки и работа покрытия в составе всего металлокаркаса.

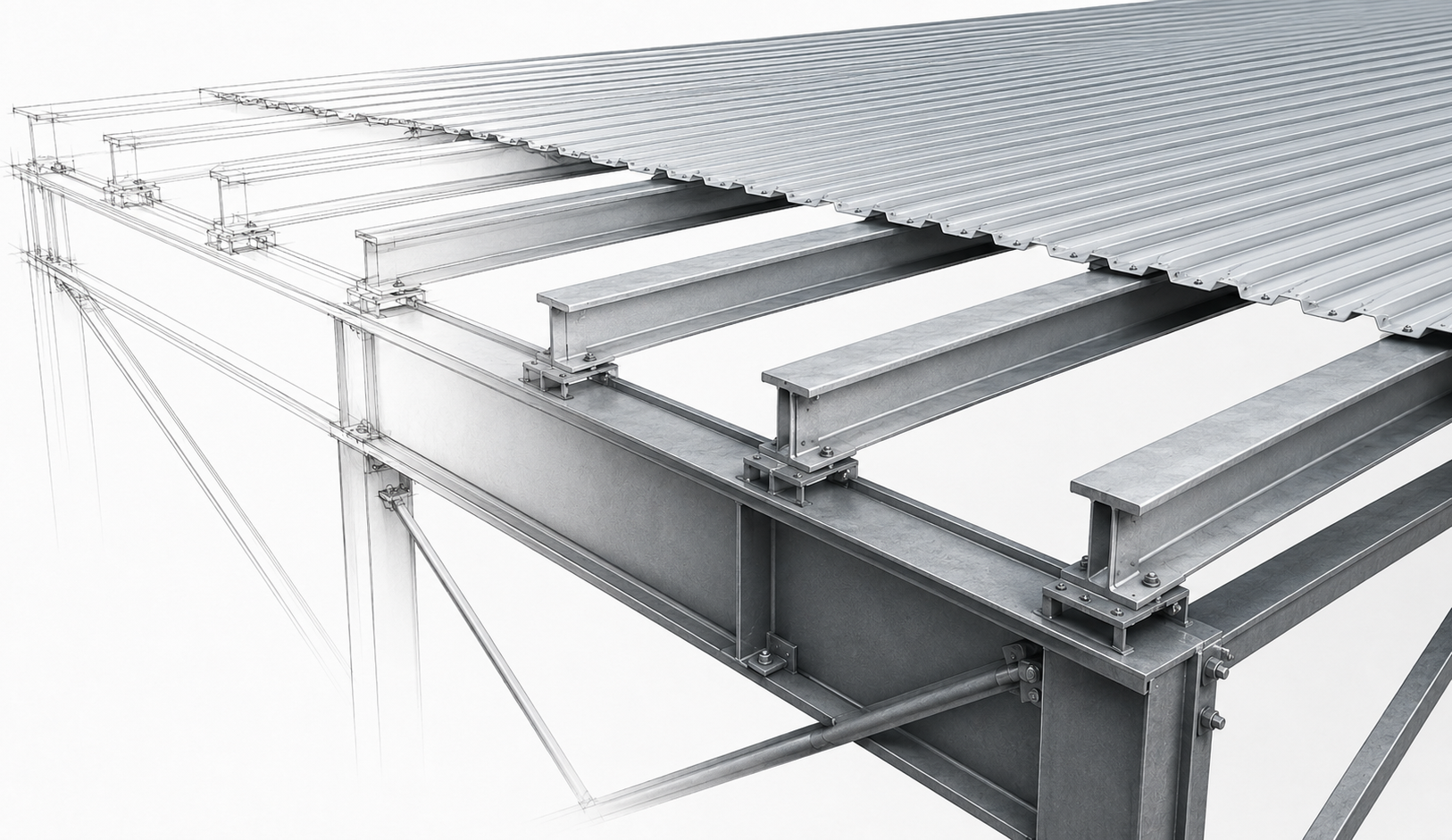

Принцип работы прогонной схемы

В прогонной системе материал работает как несущий настил, опирающийся на промежуточные линии опор. Расстояние между прогонами определяет расчётный пролёт листа. Чем меньше этот шаг, тем ниже изгибающие моменты и прогибы в профнастиле, а значит, тем проще подобрать профиль по несущей способности и жёсткости.

Прогоны при этом являются самостоятельными расчётными элементами. Они воспринимают нагрузку от профлиста и кровельной системы, работают на изгиб и передают усилия на основные несущие конструкции. Поэтому при проектировании важно проверять не только марку профилированного листа, но и сечение прогонов, их шаг, устойчивость, крепление к фермам или балкам, а также соответствие всей схемы расчётным нагрузкам.

Расчётная работа профнастила зависит и от схемы укладки. Лист может работать как однопролётный, двухпролётный или многопролётный элемент. При одинаковой марке профиля и одинаковой нагрузке результаты расчёта будут отличаться, поскольку меняются изгибающие моменты, опорные реакции и прогибы. Поэтому данные для одной схемы нельзя автоматически переносить на другую без проверки.

Где применяется прогонная система

Прогонная система применяется в покрытиях промышленных, складских, торговых, сельскохозяйственных и административно-производственных зданий. Она особенно востребована там, где шаг основных несущих конструкций не позволяет рационально уложить материал напрямую либо применение высокого несущего профиля экономически нецелесообразно.

Чаще всего такую схему используют на объектах с типовой сеткой колонн, умеренными нагрузками и понятной геометрией покрытия. Прогоны позволяют уменьшить пролёт листа, адаптировать конструкцию под конкретный кровельный пирог и использовать распространённые марки несущих профилей.

Также прогонная схема удобна при реконструкции существующих зданий. В таких проектах не всегда возможно изменить шаг ферм, балок или рам, поэтому прогоны помогают сформировать новую опорную систему под профнастил без полной переработки основного каркаса.

Преимущества прогонной системы

Одно из главных преимуществ прогонной системы — понятная и хорошо отработанная расчётная логика. Такая схема давно применяется в строительной практике, поэтому проектировщикам, производителям металлоконструкций и монтажным организациям хорошо известны её особенности.

Прогонная система позволяет уменьшить расчётный пролёт профлиста. Благодаря этому можно применять профили средней высоты, которые проще производить, транспортировать, поднимать на кровлю и монтировать. В ряде случаев это упрощает логистику и снижает требования к длине листов.

Ещё одно преимущество — гибкость проектирования. Изменяя шаг прогонов, можно адаптировать покрытие под разные нагрузки, уклоны, состав кровельного пирога, участки с инженерными проходками, внутренним водоотводом или локальным оборудованием на кровле. При необходимости отдельные зоны покрытия можно усилить за счёт изменения шага прогонов или их сечения.

Прогонная схема также удобна для кровель сложной конфигурации. Наличие промежуточных опор облегчает устройство примыканий, перепадов высот, фонарей, ендов, парапетных зон и других участков, где требуется более детальная проработка узлов.

Ограничения прогонной системы

Главное ограничение — увеличение количества элементов металлокаркаса. Прогоны необходимо изготовить, доставить, поднять на отметку монтажа, установить, выверить и закрепить. Это повышает трудоёмкость работ и увеличивает количество монтажных операций.

Дополнительные элементы также влияют на металлоёмкость покрытия. Даже если сам профнастил в прогонной схеме дешевле несущего для беспрогонной системы, итоговая стоимость решения может оказаться выше из-за расхода металла на прогоны, крепёж, монтаж и сопутствующие работы. Поэтому сравнивать нужно не цену профлиста за квадратный метр, а стоимость всей конструктивной схемы.

Ещё один важный фактор — количество узлов. Чем больше элементов в системе, тем больше мест крепления, стыков и потенциальных зон накопления монтажных отклонений. Нарушение проектного шага прогонов, отклонения по отметкам, недостаточная жёсткость или ошибки в креплении могут повлиять на работу листа, кровельного пирога и всего покрытия.

Прогоны также требуют отдельного расчёта. Их нельзя рассматривать только как вспомогательные элементы. Они работают под нагрузкой, воспринимают изгибающие усилия, должны соответствовать требованиям по прочности, прогибу и устойчивости, а их крепление к основному каркасу должно обеспечивать надёжную передачу усилий.

Профили, применяемые в прогонной системе

Здесь применяются несущие профили, рассчитанные на работу по металлическим опорам с шагом, заданным проектом. Выбор конкретной марки зависит от расчётного пролёта между прогонами, толщины металла, снегового района, веса кровельного пирога, схемы опирания, требований по прогибу и условий монтажа.

• Н57-750. Начальный несущий профиль, который можно рассматривать как переходное решение между универсальными профилями и более жёсткими несущими настилами. Применяется в кровельных системах с увеличенными по сравнению с НС-профилями пролётами, а также в лёгких перекрытиях и настилах по металлоконструкциям. Подходит для объектов, где требуется повысить жёсткость покрытия, но нет необходимости переходить к более тяжёлым профилям.
• Н60-845. Несущий профлист для кровельных систем и перекрытий с умеренными нагрузками. Может применяться в промышленных, складских, торговых и коммерческих зданиях как основание под кровельный пирог. За счёт соотношения высоты гофры, рабочей ширины и металлоёмкости часто используется в типовых проектах, где важно получить надёжное, но экономически сбалансированное решение.
• Н75-750. Один из наиболее распространённых несущих профилей для прогонных покрытий. За счёт большей высоты гофры по сравнению с Н57 и Н60 обладает более высокой жёсткостью и может применяться при увеличенном шаге прогонов. Используется в промышленных зданиях, складах, ангарах, производственных корпусах, а также в конструкциях, где покрытие воспринимает повышенные снеговые или эксплуатационные нагрузки.

Они не являются взаимозаменяемыми без расчёта. Даже при близкой области применения у них отличается ряд важных параметров. Поэтому выбор между этими марками должен выполняться не по принципу «чем выше гофра, тем лучше», а с учётом расчётной схемы покрытия и требований конкретного объекта.

Когда прогонная система является рациональным решением

Система оправдана там, где она позволяет получить устойчивую, технологичную и экономически сбалансированную конструкцию. Она хорошо работает на объектах с умеренными пролётами, типовой сеткой колонн, стандартными нагрузками и отсутствием жёсткой необходимости минимизировать количество элементов каркаса.

Такую схему целесообразно рассматривать в следующих случаях:

• шаг основных несущих конструкций слишком велик для прямой укладки выбранного профнастила
• применение высокого несущего профиля для беспрогонной системы экономически не оправдано
• объект имеет сложную геометрию покрытия
• требуется гибко регулировать шаг опор под разные участки кровли
• проект выполняется в рамках реконструкции существующего здания
• монтаж длинномерных высоких профилей затруднён из-за логистики или условий строительной площадки
• необходимо использовать распространённые марки материала с понятной расчётной и монтажной практикой

Прогонная схема остаётся рациональным решением для большого числа промышленных и коммерческих объектов. Но её эффективность необходимо оценивать комплексно: с учётом стоимости профнастила, прогонов, крепежа, монтажных работ, сроков строительства и эксплуатационных требований к покрытию.

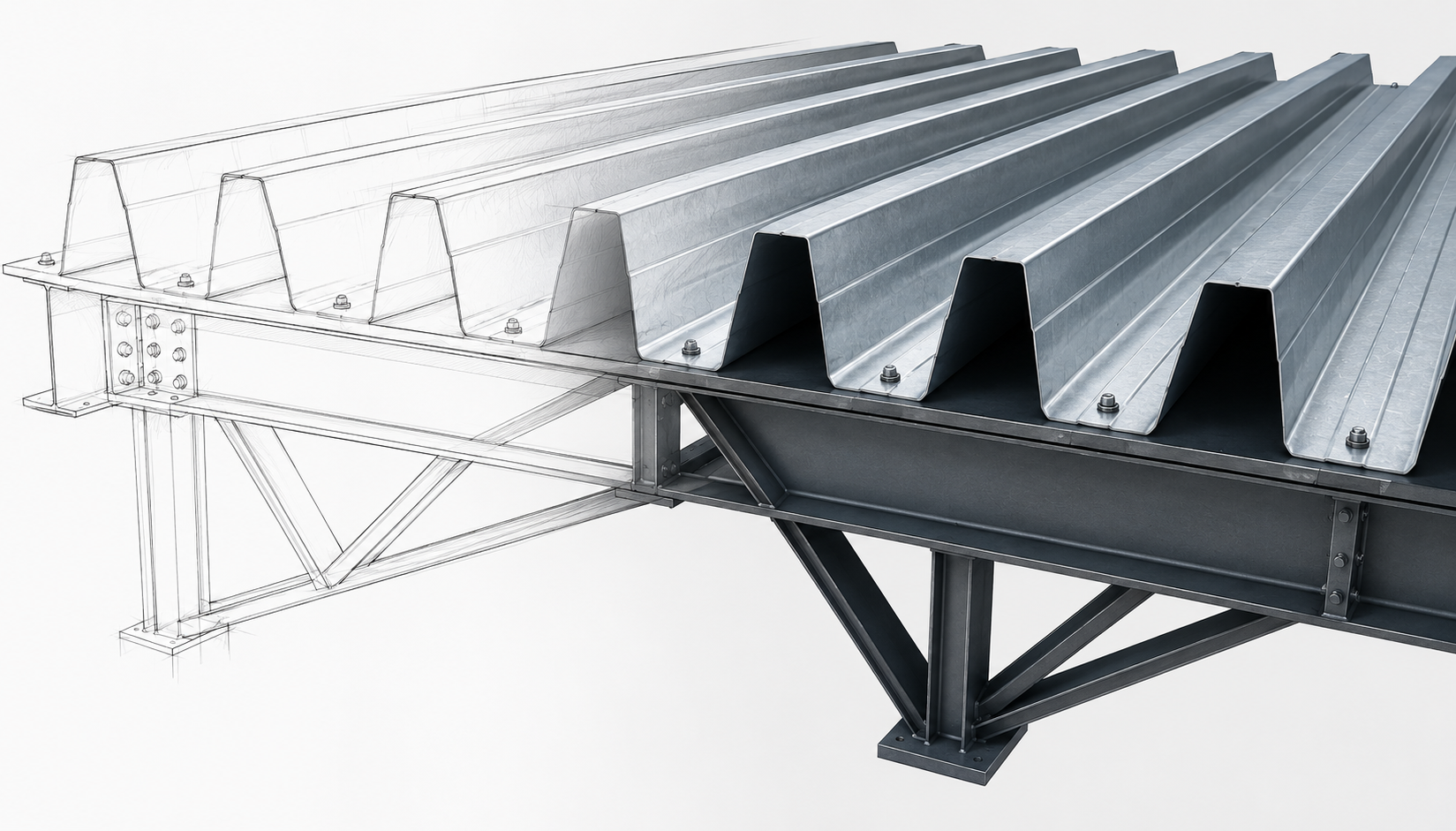

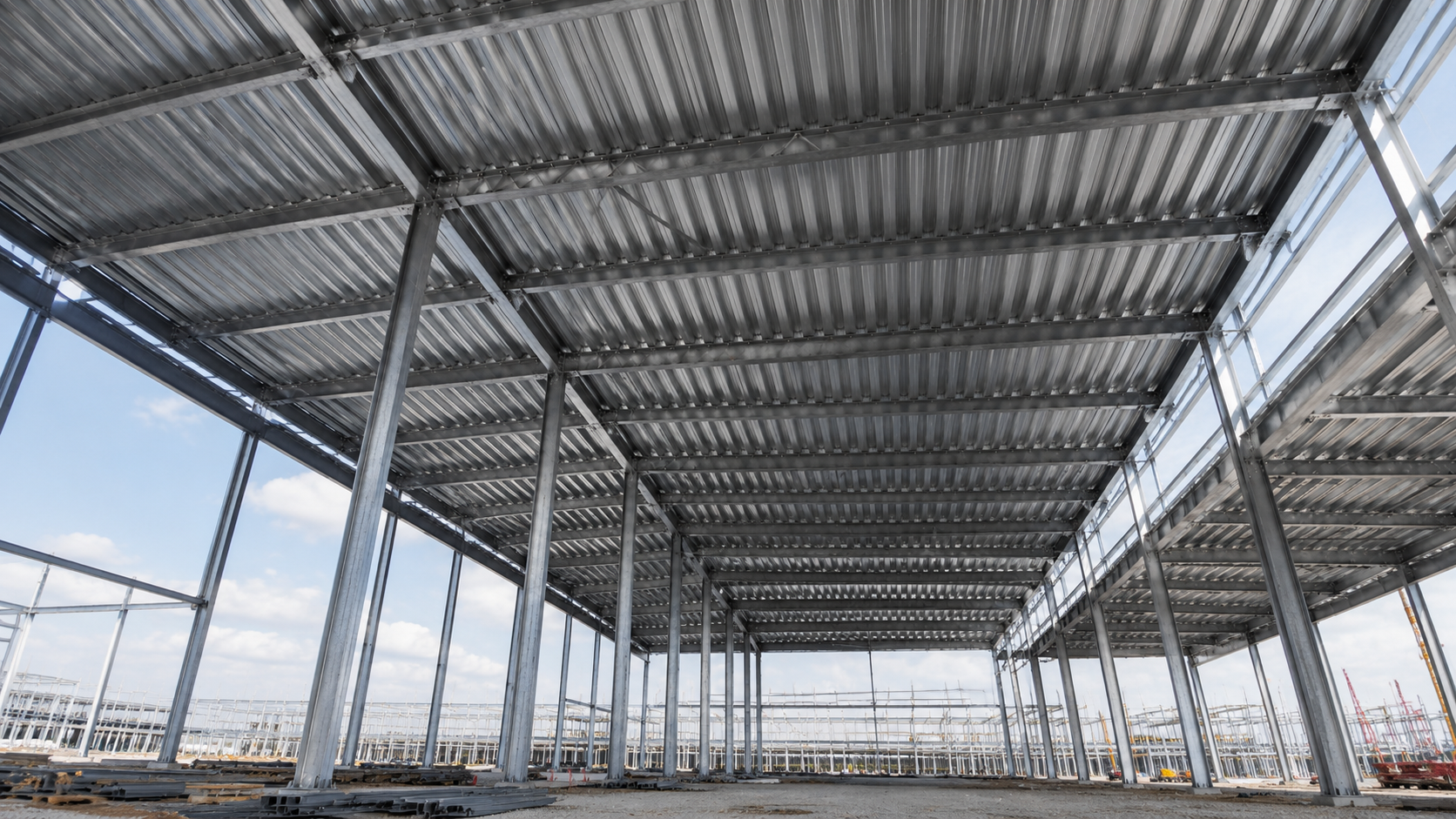

Беспрогонная система покрытий

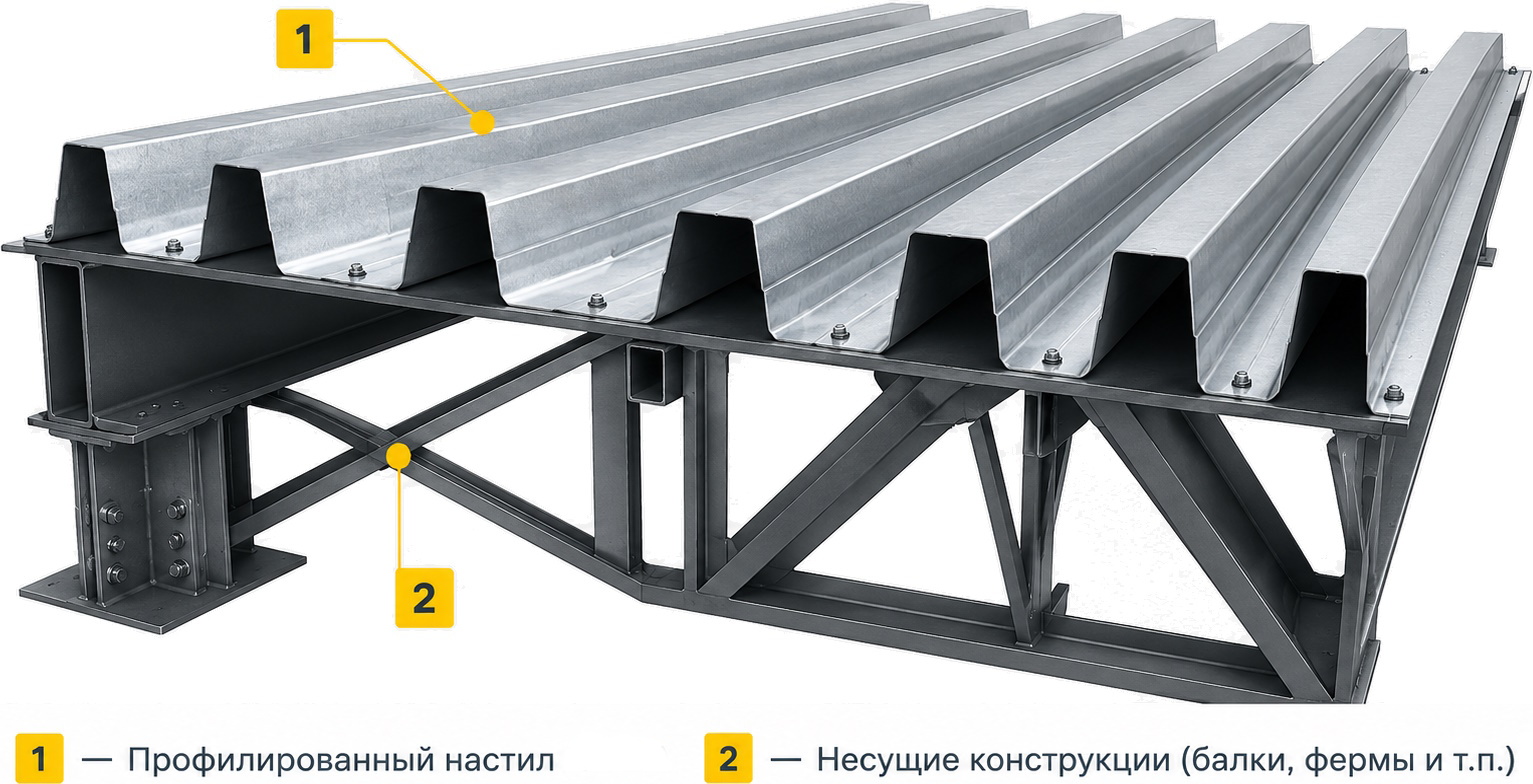

Беспрогонная система — это схема устройства покрытия, при которой профилированный настил укладывается непосредственно на основные несущие конструкции здания: балки, фермы, ригели или рамы. В такой системе отсутствуют промежуточные прогоны, а значит, нагрузка от покрытия передаётся на каркас напрямую. За счёт этого сокращается количество конструктивных элементов, уменьшается объём монтажных операций и появляется возможность оптимизировать металлоёмкость здания.

Главное отличие беспрогонной системы заключается в том, что лист работает на увеличенном пролёте. Если в прогонной схеме часть нагрузки воспринимают промежуточные элементы, то здесь основная работа ложится на сам несущий настил. Поэтому для беспрогонных покрытий применяют профили с высокой гофрой, увеличенной жёсткостью и повышенной несущей способностью.

Такая схема особенно актуальна для промышленных, складских, логистических и производственных объектов, где важны большие свободные пролёты, высокая скорость монтажа и снижение количества второстепенных металлоконструкций. Однако беспрогонную систему нельзя рассматривать как универсальную замену прогонной. Она требует более точного расчёта, грамотного выбора профиля, проверки прогибов, опорных зон, крепления и монтажных нагрузок.

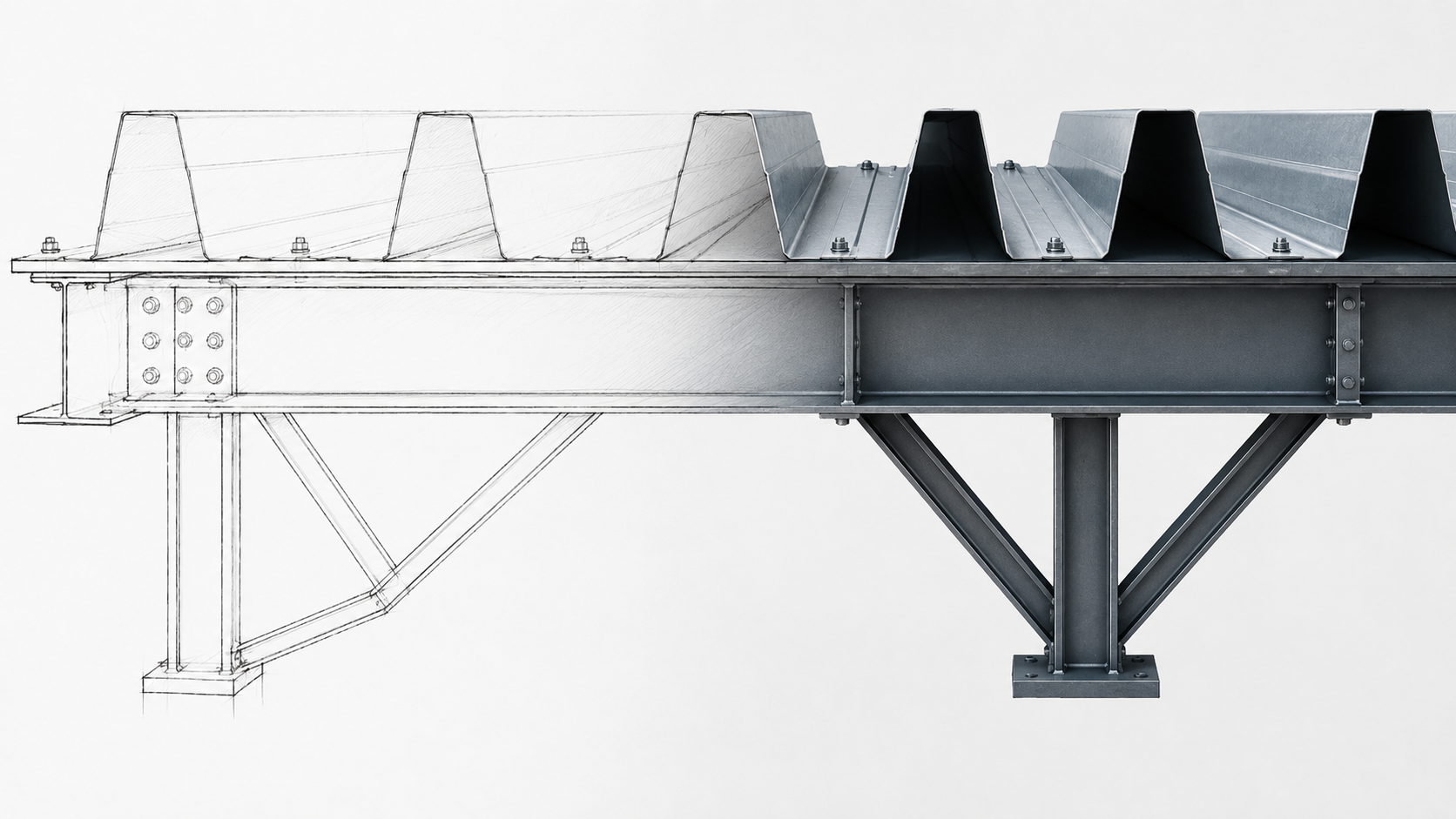

Принцип работы беспрогонной схемы

Здесь профилированный настил опирается не на прогоны, а непосредственно на основные несущие элементы каркаса. Расстояние между этими элементами и становится расчётным пролётом профлиста. Чем больше пролёт, тем выше требования к геометрии профиля, толщине металла, моменту инерции сечения и устойчивости гофров.

В такой схеме лист воспринимает нагрузки от собственного веса, кровельного пирога, снега, ветра, временных монтажных воздействий и возможного технологического оборудования на кровле. Затем эти нагрузки передаются напрямую на балки или фермы. За счёт исключения прогонов конструкция становится проще по составу, но сам профлист начинает выполнять более ответственную несущую функцию.

Расчёт беспрогонной системы должен учитывать не только прочность профиля, но и его жёсткость. При больших пролётах критичным часто становится не разрушение настила, а превышение допустимого прогиба. Повышенные деформации могут нарушить работу кровельного пирога, ухудшить водоотвод, повлиять на герметичность стыков и привести к эксплуатационным проблемам.

Также большое значение имеет схема опирания. Профиль может работать как однопролётный, двухпролётный или многопролётный элемент. От этого зависят изгибающие моменты, прогибы, опорные реакции и требования к креплению. Поэтому даже высоконесущий профиль нельзя применять без проверки конкретной расчётной схемы.

Где применяется беспрогонная система

Система наиболее эффективна на объектах, где необходимо перекрывать значительные расстояния между основными несущими конструкциями без устройства промежуточных прогонов. Чаще всего это крупные промышленные, складские, логистические и коммерческие здания с регулярной сеткой колонн и большими площадями покрытия.

Такую схему применяют в производственных корпусах, логистических комплексах, распределительных центрах, ангарах, складских зданиях, объектах инфраструктурного назначения и других сооружениях, где важно сократить количество элементов каркаса и ускорить монтаж покрытия.

Беспрогонная система также востребована в проектах, где необходимо уменьшить массу второстепенных металлоконструкций. Исключение прогонов позволяет снизить количество деталей, крепежа, монтажных стыков и операций на строительной площадке. При больших площадях покрытия эта разница может существенно повлиять на сроки строительства и экономику проекта.

Однако эффективность такой схемы проявляется не на каждом объекте. Если пролёты небольшие, нагрузки умеренные, а применение высоконесущего профиля приводит к заметному удорожанию настила, прогонная система может оказаться рациональнее. Поэтому решение о переходе на беспрогонную схему должно приниматься после сравнения нескольких вариантов конструкции.

Преимущества беспрогонной системы

Основное преимущество — сокращение количества элементов металлокаркаса. Отказ от прогонов уменьшает общий объём второстепенных конструкций, снижает количество монтажных операций и упрощает схему передачи нагрузки. Это особенно важно на объектах с большой площадью покрытия, где даже небольшое сокращение операций на одном участке даёт заметный эффект в масштабе всего здания.

Схема позволяет ускорить монтаж. Поскольку отсутствует этап установки прогонов, сокращается время на изготовление, доставку, подъём, выверку и крепление этих элементов. Монтажная бригада работает непосредственно с основным каркасом и несущим профнастилом, что может упростить организацию работ и уменьшить зависимость от промежуточных операций.

Ещё одно преимущество — снижение количества узлов и стыков. Чем меньше элементов в системе, тем меньше потенциальных зон монтажных отклонений, дополнительных креплений и сопряжений. При грамотном проектировании это повышает технологичность покрытия и снижает вероятность ошибок при монтаже.

Беспрогонная система также может улучшить экономику проекта. Несмотря на то, что высоконесущий профлист обычно дороже профиля средней высоты, итоговая стоимость всей системы может быть ниже за счёт отказа от прогонов, сокращения крепежа, уменьшения трудозатрат и ускорения строительства. Поэтому сравнивать нужно не цену профлиста, а стоимость всей конструктивной схемы.

Ограничения беспрогонной системы

Главное ограничение — повышенные требования к несущему профилю. Он должен работать на увеличенном пролёте, воспринимать значительные нагрузки и сохранять допустимые прогибы. Поэтому применение недостаточно жёсткого профиля в такой схеме может привести к деформациям покрытия, повреждению кровельного пирога и снижению эксплуатационной надёжности.

Подобная схема требует более внимательной проверки опорных зон. Поскольку нагрузка передаётся напрямую на основные несущие элементы, важно обеспечить достаточную ширину опирания, правильное расположение листов, надёжное крепление и отсутствие локальных перегрузок. Ошибки в опорных узлах могут привести к смятию, потере устойчивости стенок гофра или нарушению работы крепежа.

Отдельный вопрос — логистика и монтаж. Высокие несущие профили часто имеют большую длину и массу листов. Их сложнее транспортировать, разгружать, подавать на кровлю и укладывать без повреждений. На площадке может потребоваться более тщательная организация складирования, подъёма и перемещения материалов.

Также важно учитывать, что беспрогонная система менее терпима к ошибкам расчёта и монтажа. Если в прогонной схеме шаг опор можно гибко регулировать за счёт промежуточных элементов, то в беспрогонной системе расстояние между основными конструкциями уже задано каркасом. Поэтому профиль должен быть выбран точно под конкретный пролёт, нагрузку и схему работы.

Профили, применяемые в беспрогонной системе

Здесь применяются несущие профили, способные работать на увеличенных пролётах без промежуточных прогонов. Выбор конкретной марки зависит от расстояния между основными несущими конструкциями, расчётных нагрузок, толщины металла, состава кровельного пирога, требований по прогибу, схемы опирания и условий монтажа.

• Н114-600. Классический несущий профиль, применяемый в покрытиях и перекрытиях с повышенными требованиями к жёсткости. За счёт значительной высоты гофры и небольшой рабочей ширины обладает высокой несущей способностью и устойчивостью к изгибу. При этом относительно малая полезная ширина увеличивает количество листов, продольных стыков и крепёжных операций, что может повышать металлоёмкость и трудоёмкость монтажа.
• Н114-750. Распространённый несущий профиль для промышленных покрытий и перекрытий. По сравнению с Н114-600 имеет большую рабочую ширину, что позволяет сократить количество листов и стыков.
• СКН127-1100. Современный инженерный профиль, который может рассматриваться как более технологичная альтернатива классическим профилям Н114. За счёт увеличенной рабочей ширины и оптимизированной геометрии он позволяет уменьшить количество листов, снизить число продольных стыков и сократить расход крепежа. При сопоставимой несущей способности такой профиль может снижать металлоёмкость покрытия и ускорять монтаж.
• СКН135-1000. Профиль с увеличенной высотой гофры, рассчитанный на работу в покрытиях с повышенными нагрузками и увеличенными пролётами. Применяется в беспрогонных системах, где требуется более высокая жёсткость по сравнению с базовыми решениями. Может быть эффективен на объектах, где необходимо сократить количество несущих элементов каркаса без чрезмерного увеличения массы настила.
• СКН144-960. Универсальный несущий профиль для промышленных покрытий и перекрытий. Сочетает значительную несущую способность, рациональную рабочую ширину и сбалансированную металлоёмкость. Применяется на объектах с повышенными требованиями к прочности и надёжности покрытия, включая здания со значительными снеговыми и эксплуатационными нагрузками.
• СКН153-900. Профиль для высоконагруженных покрытий и перекрытий с большими пролётами. Используется на промышленных, складских, логистических и инфраструктурных объектах, где требуется высокая жёсткость настила и значительный запас несущей способности. Позволяет минимизировать количество дополнительных элементов каркаса и повысить эффективность всей конструктивной схемы.
• СКН157-800. Один из наиболее мощных профилей для беспрогонных систем. Предназначен для сложных инженерных задач, больших пролётов и повышенных нагрузок. За счёт высокой гофры и жёсткого сечения позволяет реализовывать покрытия с минимальным количеством промежуточных элементов, но требует точного расчёта, качественного крепления и внимательного контроля монтажных работ.

Эти профили различаются не только высотой гофры, но и рабочей шириной, массой, геометрией сечения, количеством стыков, расходом крепежа и поведением на опорах. Поэтому выбор между Н114 и профилями марки СКН должен выполняться не по одному параметру, а по результатам расчёта всей системы покрытия.

Когда беспрогонная система является рациональным решением

Данная система оправдана там, где отказ от прогонов действительно даёт конструктивный, монтажный или экономический эффект. Она особенно эффективна на объектах с большими площадями покрытия, регулярной сеткой несущих конструкций и необходимостью сократить сроки строительства.

Такую схему целесообразно рассматривать в следующих случаях:

• требуется уменьшить количество второстепенных металлоконструкций
• шаг основных несущих элементов позволяет применить высокий несущий профнастил без промежуточных опор
• необходимо ускорить монтаж покрытия за счёт исключения этапа установки прогонов
• объект имеет большую площадь кровли, где сокращение операций даёт заметный экономический эффект
• важна оптимизация общей металлоёмкости каркаса
• проект предусматривает значительные снеговые, эксплуатационные или технологические нагрузки
• есть возможность обеспечить доставку, подъём и монтаж длинномерных несущих листов
• проектировщик может выполнить полноценное сравнение нескольких вариантов покрытия по расчёту и стоимости всей системы

Беспрогонная система является эффективным инженерным решением, но только при грамотном подборе профиля и корректной расчётной проверке. Она позволяет сократить количество элементов каркаса, ускорить монтаж и оптимизировать стоимость покрытия, однако предъявляет повышенные требования к несущему настилу, опорным узлам, креплению и качеству выполнения работ.

Сравнение прогонной и беспрогонной системы

Две системы решают одну задачу — обеспечивают надёжную работу покрытия и передачу нагрузок на каркас здания. Однако делают они это по-разному.

Сравнивать эти системы корректно только в составе всей конструкции. Нельзя отдельно оценивать цену профиля, не учитывая прогоны, крепёж, монтаж, сроки строительства, логистику и требования к расчёту. В одном проекте рациональной может быть классическая прогонная схема, в другом — беспрогонное решение с высоким несущим профилем.

Передача нагрузок

В прогонной системе нагрузка проходит через несколько конструктивных уровней. Материал воспринимает вес кровельного пирога, снеговые, ветровые и монтажные нагрузки, передаёт их на прогоны, а уже прогоны распределяют усилия на фермы, балки или рамы. Такая схема хорошо понятна и удобна для проектирования, но требует большего количества элементов.

В беспрогонной системе путь нагрузки короче. Профнастил укладывается непосредственно на основные несущие конструкции и передаёт усилия напрямую на каркас здания. За счёт этого исключается промежуточное звено, но повышаются требования к самому настилу: он должен работать на большем пролёте и сохранять допустимые показатели по прочности и прогибу.

С инженерной точки зрения беспрогонная схема проще по составу, но более требовательна к расчёту профиля. Прогонная система, наоборот, распределяет работу между несколькими элементами, но увеличивает количество конструкций, которые также нужно рассчитывать и монтировать.

Металлоёмкость

Прогонная система обычно требует большего количества металлоконструкций, потому что помимо профлиста в ней присутствуют прогоны, элементы их крепления и дополнительные узлы сопряжения с основным каркасом. При этом сам профнастил может быть менее высоким и менее металлоёмким, так как его расчётный пролёт меньше.

В беспрогонной системе прогоны исключаются, поэтому уменьшается объём второстепенных металлоконструкций. Однако для работы на увеличенных пролётах требуется более высокий и жёсткий профиль. Поэтому экономия достигается не за счёт самого дешёвого листа, а за счёт оптимизации всей системы покрытия.

На практике беспрогонная схема может оказаться выгоднее при больших площадях кровли и регулярной сетке несущих конструкций. Но если пролёты небольшие, нагрузки умеренные, а высоконесущий профиль избыточен, прогонная система может быть экономически рациональнее.

Скорость и трудоёмкость монтажа

Прогонная система включает больше монтажных операций. Сначала необходимо установить и выверить прогоны, закрепить их к основным конструкциям, проверить геометрию, а затем монтировать профнастил. Чем больше площадь покрытия, тем сильнее количество промежуточных операций влияет на сроки работ.

В беспрогонной системе этап монтажа прогонов отсутствует. Материал укладывается непосредственно по балкам, фермам или ригелям, что позволяет сократить количество операций и ускорить устройство покрытия. Особенно заметен этот эффект на крупных складских, производственных и логистических объектах.

При этом беспрогонная система предъявляет более высокие требования к организации монтажа. Высокие профили часто имеют большую длину и массу, требуют аккуратной разгрузки, подъёма и раскладки. Ошибки при складировании или перемещении листов могут привести к повреждению геометрии профиля и снижению качества покрытия.

Количество узлов и крепежа

В прогонной системе больше конструктивных соединений. Нужно крепить прогоны к основному каркасу, профнастил к прогонам, листы между собой, а также дополнительно прорабатывать узлы примыканий, нахлёстов и участков с повышенным ветровым воздействием. Чем больше узлов, тем выше требования к контролю качества монтажа.

В беспрогонной системе количество промежуточных соединений сокращается. Отсутствуют узлы крепления прогонов, уменьшается число операций и потенциальных зон монтажных отклонений. Однако крепление самого профлиста к основным несущим конструкциям становится более ответственным, поскольку именно через эти узлы передаётся вся нагрузка от покрытия.

Поэтому беспрогонная система не отменяет тщательной проработки крепежа. Наоборот, для неё особенно важно правильно назначить тип саморезов или других крепёжных элементов, шаг крепления, схему фиксации крайних зон, продольных стыков и участков с повышенным ветровым отсосом.

Требования к профнастилу

В прогонной системе профлист работает на меньшем пролёте, поэтому в ряде случаев можно применять профили средней высоты. Выбор зависит от шага прогонов, толщины металла, нагрузки, схемы опирания и требований по прогибу.

В беспрогонной системе применяются более высокие несущие профили, рассчитанные на увеличенные пролёты. Здесь важна не только высота гофры, но и рабочая ширина, геометрия сечения, момент инерции, масса листа, устойчивость стенок и поведение профиля в опорной зоне.

Экономика проектного решения

Экономику систем нужно оценивать по полной стоимости покрытия. В расчёт должны входить профнастил, прогоны, крепёж, металлоконструкции, доставка, монтаж, подъёмная техника, сроки строительства и возможные эксплуатационные риски.

Для корректного сравнения обычно анализируют несколько факторов:

• стоимость листа с учётом толщины, марки и объёма
• расход металла на прогоны или их отсутствие
• количество крепёжных элементов и монтажных соединений
• трудозатраты на сборку покрытия
• сроки монтажа
• требования к технике и логистике
• влияние выбранной схемы на основной каркас здания
• удобство дальнейшей эксплуатации и обслуживания кровли

Такой подход позволяет сравнивать не отдельные материалы, а полноценные конструктивные решения. Именно поэтому более дорогой несущий профиль в беспрогонной системе может оказаться экономически выгоднее, если он позволяет отказаться от прогонов и сократить монтаж. И наоборот: более простая прогонная схема может быть рациональнее, если условия объекта не требуют перехода на тяжёлые профили.

Расчётная и монтажная ответственность

Прогонная система более гибкая: шаг прогонов можно подобрать под конкретный профиль, нагрузку и кровельный пирог. Это удобно при проектировании, реконструкции и работе со сложной геометрией покрытия. Но гибкость достигается за счёт большего количества элементов, каждый из которых должен быть рассчитан и смонтирован правильно.

Беспрогонная система менее насыщена элементами, но более чувствительна к ошибкам. Если шаг основных несущих конструкций уже задан, профнастил должен соответствовать этому пролёту без дополнительных опор. Ошибка в выборе профиля, толщины, схемы крепления или ширины опирания может привести к превышению прогибов и нарушению работы покрытия.

Прогонная система даёт больше возможностей для настройки конструкции, а беспрогонная требует более точного подбора профиля и внимательной проверки всех расчётных параметров.

Практическая таблица сравнения систем

Для предварительной оценки двух систем удобно использовать сравнительную таблицу. Она не заменяет проектный расчёт, но помогает увидеть ключевые различия между схемами и понять, на какие параметры нужно обратить внимание до выбора профиля и конструктивного решения.

Такая таблица помогает на раннем этапе сравнить конструктивные подходы и определить, какая схема может быть перспективнее для конкретного объекта.

Выбор между системами не должен сводиться к утверждению, что одна схема лучше другой. Правильнее говорить о соответствии конкретной схемы конкретному объекту. Рациональное решение определяется пролётом, нагрузками, шагом несущих конструкций, составом кровельного пирога, условиями монтажа и стоимостью всей конструкции покрытия.

Типичные ошибки при выборе системы покрытия

Ошибки при выборе прогонной или беспрогонной системы чаще всего возникают не из-за самого профнастила, а из-за неверной оценки всей конструктивной схемы. Профиль подбирают по таблице, по аналогии с другим объектом или по высоте гофры, но не проверяют пролёт, нагрузки, крепление, монтажную стадию и стоимость всей системы. В результате решение может быть формально рабочим, но не оптимальным по металлоёмкости, срокам или надёжности.

Выбор только по цене профиля

Распространённая ошибка — сравнивать системы по стоимости квадратного метра. В прогонной схеме сам настил может быть дешевле, но дополнительно требуются прогоны, крепёж, монтажные работы, выверка и контроль. В беспрогонной системе профиль обычно дороже, но часть затрат компенсируется отказом от промежуточных элементов.

Правильнее считать не цену листа, а стоимость всей системы покрытия. В расчёт должны входить металлокаркас, профлист, крепёж, техника, трудозатраты, сроки монтажа и возможные эксплуатационные риски.

Подбор профиля без проверки прогиба

Материал может проходить по несущей способности, но не подходить по жёсткости. Это особенно важно для беспрогонных систем, где лист работает на увеличенном пролёте. Повышенный прогиб может нарушить работу кровельного пирога, ухудшить водоотвод, повлиять на герметичность стыков и привести к деформациям покрытия.

Поэтому при выборе профиля нельзя ограничиваться проверкой «выдержит или не выдержит». Необходимо отдельно оценивать прогибы с учётом пролёта, толщины металла, схемы опирания и фактических нагрузок.

Замена профиля без перерасчёта

Ещё одна частая ошибка — замена одного профиля другим без полноценной проверки. Например, профиль большей высоты могут считать автоматически более надёжным, а профиль с похожей несущей способностью — равноценной заменой. На практике это не всегда так.

У разных профилей отличаются рабочая ширина, форма гофры, масса, момент инерции, поведение на опорах, расход крепежа и схема укладки. Поэтому замена Н75 на Н114, Н114 на СКН или одной марки СКН на другую должна подтверждаться расчётом, а не только сравнением высоты гофры или табличной нагрузки.

Игнорирование монтажных нагрузок

На стадии монтажа покрытие может воспринимать нагрузки, которые не всегда очевидны на этапе предварительного подбора. По настилу перемещаются рабочие, укладывается утеплитель, складируются рулоны мембраны, инструмент, крепёж и другие материалы. Если профиль работает на большом пролёте или подобран с минимальным запасом, такие воздействия могут стать критичными.

Монтажные нагрузки нужно учитывать заранее. Особенно это важно для беспрогонных систем, где профлист сразу работает между основными несущими конструкциями без промежуточной поддержки.

Неправильная схема крепления

Даже правильно подобранный профиль не будет работать надёжно при ошибках в креплении. Недостаточный шаг саморезов, неправильный тип крепежа, слабая фиксация нахлёстов или отсутствие усиления в краевых зонах могут привести к раскрытию стыков, локальным деформациям и снижению устойчивости покрытия к ветровому отсосу.

Схема крепления должна соответствовать расчёту и проекту. Отдельно прорабатывают крепление к опорам, продольные и поперечные нахлёсты, крайние и угловые зоны кровли, а также участки с повышенными ветровыми воздействиями.

Недооценка опорных зон

Для несущего профнастила важен не только пролёт, но и качество опирания. Недостаточная ширина опоры, перекосы, неровности, смещение листа или неправильное положение крепежа могут вызвать локальное смятие, потерю устойчивости стенок гофра и повреждение защитного покрытия.

В беспрогонной системе этот риск выше, потому что нагрузка передаётся напрямую на балки или фермы. Поэтому перед монтажом нужно контролировать фактический шаг опор, отметки, ширину опирания и соответствие каркаса проектной схеме.

Отсутствие сравнения нескольких вариантов

Иногда проект сразу закладывает привычную схему: например, покрытие по прогонам с типовым профилем или, наоборот, беспрогонное решение с высоким несущим настилом. Но без сравнения альтернатив невозможно понять, является ли выбранный вариант действительно рациональным.

На практике желательно рассматривать несколько схем: прогонную с разным шагом прогонов и беспрогонную с несколькими вариантами высоконесущего профиля. Только после расчёта и оценки стоимости всей системы можно определить, какое решение лучше подходит конкретному объекту.

Большинство ошибок связано с попыткой упростить выбор системы покрытия до одного параметра: цены листа, высоты гофры, толщины металла или привычной марки профлиста. Такой подход не учитывает реальную работу конструкции. Надёжное решение появляется только тогда, когда каждая система рассматривается комплексно.

Прогонная и беспрогонная системы покрытий нельзя оценивать по принципу «лучше» или «хуже». Прогонная схема рациональна там, где нужны гибкость, умеренные пролёты, адаптация к сложной геометрии или существующему каркасу. Беспрогонная система эффективна на объектах с большими площадями покрытия, регулярной сеткой несущих конструкций и задачей сократить количество второстепенных элементов.

Система покрытия должна выбираться не по привычной марке и не по цене отдельного листа, а по результатам расчёта всей конструкции. Необходимо учитывать множество факторов и нюансов. Только комплексный подход позволяет выбрать схему, которая будет надёжной, технологичной и экономически оправданной для конкретного объекта.

Автор статьи

Дмитрий Дёмочкин

Эксперт в области строительства с многолетним опытом. Окончил МГТУ им. Н.Э. Баумана по направлению Машиностроительные технологии. Специалист по строительству высотных и большепролетных зданий и сооружений. На практике знаю, что проектирование и возведение таких зданий и сооружений кардинально отличается от типовых проектов.

5

5 отзывов

Задать вопрос
