Расчёт водосточной системы решает две задачи одновременно: правильно подобрать типоразмер желоба и трубы, чтобы система справлялась с нагрузкой в сильный дождь, — и точно определить количество каждого элемента, чтобы не докупать в середине монтажа.
В этой статье — полное руководство по расчёту: от выбора типоразмера по площади кровли до подсчёта каждого кронштейна и хомута. Для частных домов достаточно упрощённого метода, для коммерческих объектов приводим расчёт по СП 17.13330.2017.
Что нужно знать перед расчётом
Для расчёта водосточной системы потребуются следующие параметры:
- Длина карниза — горизонтальная длина каждого ската по нижнему краю кровли. Измеряется рулеткой от угла до угла вдоль карниза. Не путайте с длиной ската по наклонной плоскости.
- Высота стены — расстояние от карниза до земли. Влияет на количество труб и хомутов.
- Площадь кровельного ската — для подбора типоразмера системы.
- Количество скатов — расчёт выполняется отдельно для каждого ската, затем результаты суммируются.
- Шаг стропил — нужен, если монтаж выполняется на стропила до укладки кровли.
Шаг 1. Выберите типоразмер системы
Типоразмер определяет пропускную способность системы. При недостаточном диаметре во время сильного ливня вода переливается через край желоба и попадает на фасад — это сводит на нет весь смысл водостока.
Упрощённый метод для частных домов
| Площадь одного ската | Типоразмер желоб/труба | Объекты |
|---|---|---|
| до 50 м² | 120/80 мм | Гаражи, навесы, небольшие постройки |
| до 100 м² | 125/90 мм | Частные дома, коттеджи — стандарт |
| до 200 м² | 150/100 мм | Крупные коттеджи, таунхаусы |
| до 500 м² | 185/150 мм | Малые коммерческие объекты |
| от 500 м² | 200/180 мм и выше | Промышленные здания — расчёт по СП |
Для большинства частных домов площадью кровли до 150 м² оптимален типоразмер 125/90 мм.
Расчёт по СП 17.13330.2017 для коммерческих объектов
Для коммерческих и промышленных объектов типоразмер рассчитывается по формуле с учётом интенсивности осадков в регионе:
где:
- F — расчётная площадь водосбора, м²;
- Q — расчётный расход воды, л/с;
- q20 — интенсивность дождя с периодом повторяемости 1 раз в 20 лет, л/с на га, принимается по СП 20.13330 для конкретного региона.
Для Москвы q20 = 80 л/(с·га), для Санкт-Петербурга — 70 л/(с·га). Для регионов Сибири и Урала значения ниже — 50–60 л/(с·га).
Пропускная способность одной воронки диаметром 90 мм — около 1,5 л/с, диаметром 100 мм — 2,5 л/с, диаметром 150 мм — 5,5 л/с.
Для объектов с кровлей более 200 м² расчёт рекомендуется выполнять совместно с инженером — свяжитесь с менеджером «Эталона», рассчитаем бесплатно.
Шаг 2. Определите количество водосточных стояков

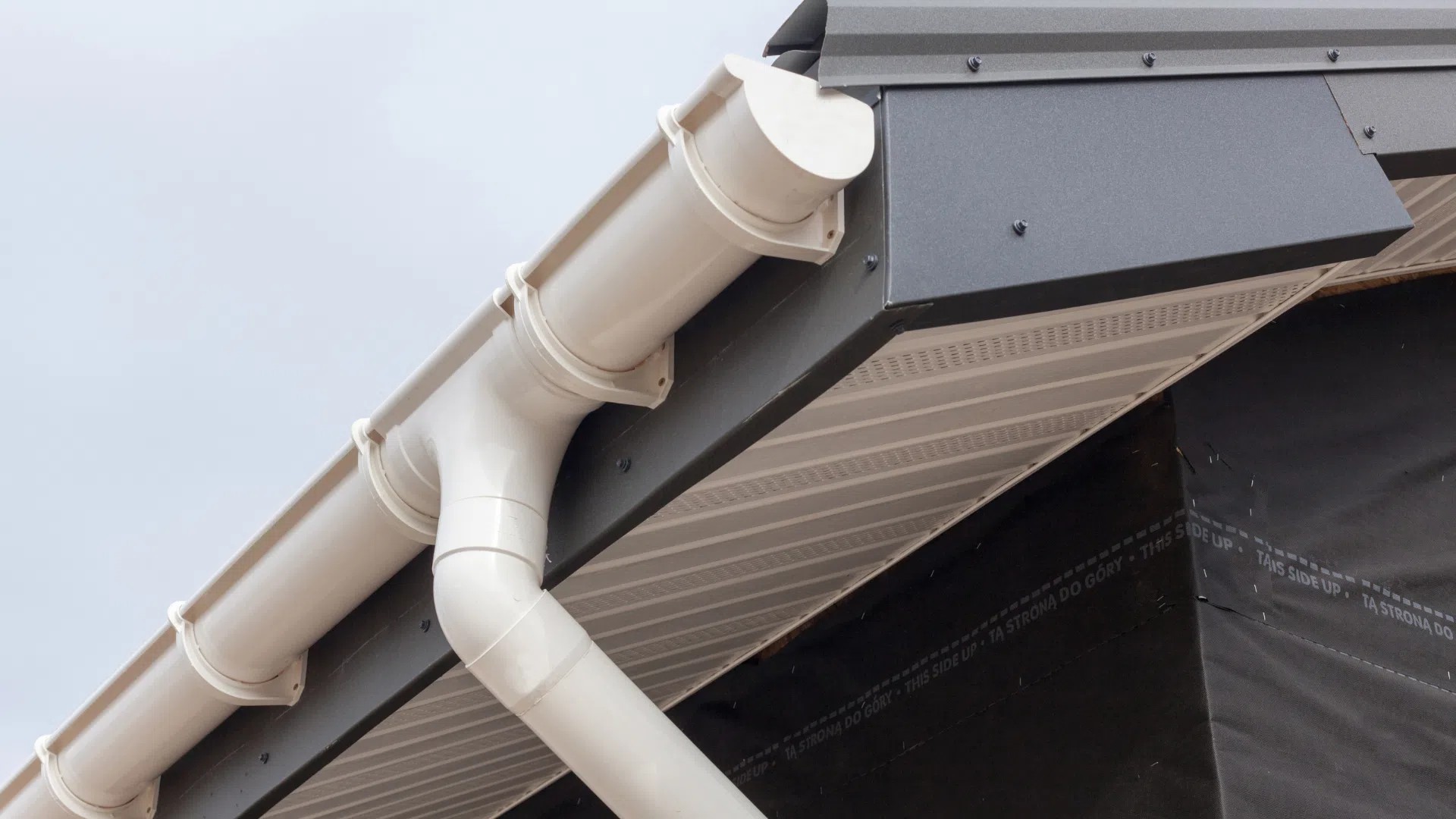

Один водосточный стояк — воронка и труба — обеспечивает водоотвод с желоба длиной:
- до 10 м — для системы 125/90 мм;
- до 12 м — для системы 150/100 мм;
- до 15 м — для системы 185/150 мм.
Если длина карниза превышает эти значения, устанавливайте два стояка: по одному у каждого торца ската. Воронки располагаются симметрично, желоб монтируется с уклоном 2–3 мм на 1 м от центра к воронкам.
Пример: скат длиной 14 м, система 125/90 мм → нужно 2 стояка, воронки на расстоянии 1–1,5 м от торцов ската.
Шаг 3. Рассчитайте количество элементов
Расчёт выполняется отдельно для каждого ската. Итоговые количества суммируются по всем скатам.
Желоба
Желоба выпускаются секциями по 3 м. Количество секций на один скат:
Водосточные трубы
Трубы выпускаются секциями по 3 м. Количество секций на один стояк:
Общее количество труб = N труб на стояк × количество стояков × количество скатов.
Кронштейны, или крюки
Шаг кронштейнов зависит от типа монтажа:
- На стропила — шаг равен шагу стропил, обычно 600 мм;
- На лобовую доску — шаг 600–700 мм.
Остальные элементы
| Элемент | Формула расчёта | Пример: 1 скат 9 м, 1 стояк |
|---|---|---|
| Воронки | 1 шт. на стояк | 1 шт. |
| Заглушки желоба | 2 шт. на скат: левая + правая | 2 шт. |
| Соединители желоба | N желобов − 1 | 3 − 1 = 2 шт. |
| Колена трубы | 2 шт. на стояк | 2 шт. |
| Колено сливное | 1 шт. на стояк | 1 шт. |
| Хомуты трубы | ⌈Высота стены / 2⌉ на стояк | ⌈5,5 / 2⌉ = 3 шт. |
| Углы желоба 90° | По количеству поворотов кровли | 0 для прямого ската |
Пример полного расчёта
Исходные данные: двускатный дом, 2 ската по 10 м, высота стены 6 м, система 125/90 мм, монтаж на стропила с шагом 600 мм.
| Элемент | Расчёт | Итого |
|---|---|---|
| Желоба 3 м | ⌈10/3⌉ × 2 ската = 4 × 2 | 8 шт. |
| Трубы 3 м | ⌈6/3⌉ × 1 стояк × 2 ската = 2 × 1 × 2 | 4 шт. |
| Воронки | 1 × 2 ската | 2 шт. |
| Кронштейны | (⌈10/0,6⌉ + 1) × 2 = 18 × 2 | 36 шт. |
| Соединители желоба | (4 − 1) × 2 = 3 × 2 | 6 шт. |
| Заглушки желоба | 2 × 2 ската | 4 шт. |
| Колена трубы | 2 × 1 × 2 ската | 4 шт. |
| Колена сливные | 1 × 1 × 2 ската | 2 шт. |
| Хомуты трубы | ⌈6/2⌉ × 1 × 2 ската = 3 × 2 | 6 шт. |
Не хотите считать вручную? Воспользуйтесь онлайн-калькулятором!
Рассчитайте водосток онлайн за 30 секунд
Укажите длину ската и высоту стены — получите полный список элементов.
Уклон желоба
Желоб монтируется с уклоном в сторону воронки — это обеспечивает самотёчный отвод воды и предотвращает застой. Норматив уклона — 2–3 мм на 1 погонный метр желоба.
Для ската длиной 9 м перепад высоты между крайним кронштейном и воронкой составит 18–27 мм. При монтаже на стропила уклон создаётся постепенным снижением высоты крепления крюков. При монтаже на лобовую доску — регулировкой высоты кронштейнов.
Внутренние водостоки: когда нужны

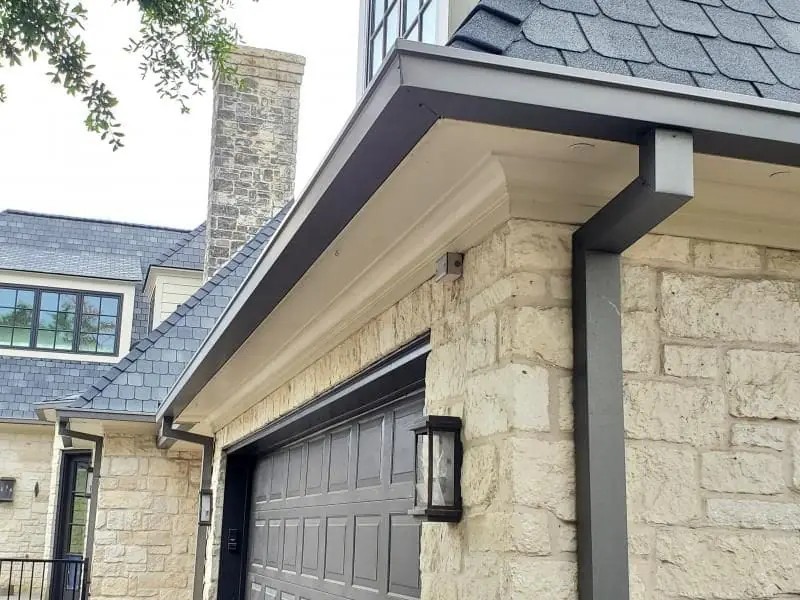

Наружная водосточная система — стандарт для скатных кровель в средней полосе России. Внутренние водостоки применяются в двух случаях:
- Плоские кровли — единственный вариант организованного водоотвода;
- Скатные кровли в суровых климатических условиях — Крайний Север, регионы, где наружные трубы промерзают насквозь.
Расчёт внутренних водостоков выполняется по СП 17.13330.2017, разделы 9–10, с учётом сифонного эффекта и гидравлического расчёта трубопроводов. Это сложнее наружного расчёта — рекомендуется привлечь инженера-проектировщика.
