Как покрытие влияет на срок службы профнастила: разбор типов и рекомендации по выбору

Срок службы профилированного листа напрямую зависит не только от толщины металла, геометрии профиля или качества монтажа, но и от характеристик защитного покрытия. Именно покрытие принимает на себя основное воздействие внешней среды и выполняет функцию барьера между стальной основой и факторами, вызывающими коррозионное разрушение металла. В условиях современной эксплуатации строительных конструкций — от кровель промышленных объектов до несущих систем сталебетонных перекрытий — вопрос долговечности покрытия становится одним из ключевых факторов надёжности всей конструкции.

На практике одинаковый по геометрии и толщине профнастил может демонстрировать существенно разный срок эксплуатации в зависимости от типа защитного слоя, его толщины и соответствия условиям применения. Особенно критично это для объектов, работающих в условиях повышенной влажности, агрессивной промышленной атмосферы, перепадов температур или постоянного образования конденсата. В подобных условиях неправильно подобранное покрытие способно привести к ускоренному развитию коррозии, снижению несущей способности профиля и преждевременному выходу конструкции из эксплуатации.

Для инженерного сообщества вопрос долговечности профлиста особенно важен в случаях, когда профилированный лист выполняет не только ограждающую, но и несущую функцию. В системах кровельных перекрытий, покрытиях больших пролётов и сталебетонных конструкциях коррозионное повреждение профиля влияет не только на внешний вид материала, но и на его расчётные характеристики. Именно поэтому корректный выбор защитного покрытия необходимо рассматривать как полноценную инженерную задачу, напрямую связанную с безопасностью и долговечностью здания.

Что определяет срок службы профнастила

Срок эксплуатации профилированного листа формируется под воздействием сразу нескольких факторов, каждый из которых влияет на долговечность конструкции как отдельно, так и в совокупности с другими параметрами. На практике ресурс определяется не только качеством исходного металла, но и условиями эксплуатации, особенностями проектирования, типом защитного покрытия и соблюдением технологических требований на этапе монтажа. Ошибочно рассматривать долговечность материала исключительно через толщину стали или наличие цинкового слоя — устойчивость профилированного листа к коррозионному разрушению зависит от комплексной работы всей системы защиты.

Базовые факторы долговечности материала

Одним из ключевых факторов, влияющих на срок службы, является качество стального проката и его толщина. Тонколистовая сталь, используемая для производства профилированных листов, должна соответствовать требованиям нормативной документации по механическим характеристикам, химическому составу и стабильности геометрии. Недостаточная толщина металла или отклонения в характеристиках стали могут привести к ускоренному износу конструкции, повышенной деформации и снижению устойчивости профиля к эксплуатационным нагрузкам.

Существенное значение имеет и форма профиля. Высокопрофильные марки, применяемые в несущих системах и СБП, работают в более напряжённых условиях по сравнению с фасадными или стеновыми профилями. При эксплуатации несущего профнастила даже локальные очаги коррозии способны оказывать влияние на расчётные характеристики конструкции, особенно в зонах максимальных изгибающих моментов и опорных участках.

На долговечность материала напрямую влияет качество проектных решений. Ошибки при разработке узлов примыканий, организация недостаточного водоотвода, образование застойных зон или отсутствие вентиляции подкровельного пространства могут существенно ускорять процессы коррозии даже при использовании качественного покрытия. Дополнительным фактором риска становится нарушение технологии монтажа: повреждение защитного слоя при резке, использование неподходящего крепежа, отсутствие защиты мест реза и механические повреждения покрытия в процессе монтажа.

Не менее важную роль играют условия эксплуатации объекта. Профлист, используемый в сухих климатических условиях, будет работать значительно дольше по сравнению с материалом, эксплуатируемым в промышленной атмосфере, при повышенной влажности или вблизи морского побережья. В агрессивных средах скорость разрушения защитного слоя и коррозии стали существенно возрастает, что требует применения специальных покрытий с повышенной стойкостью.

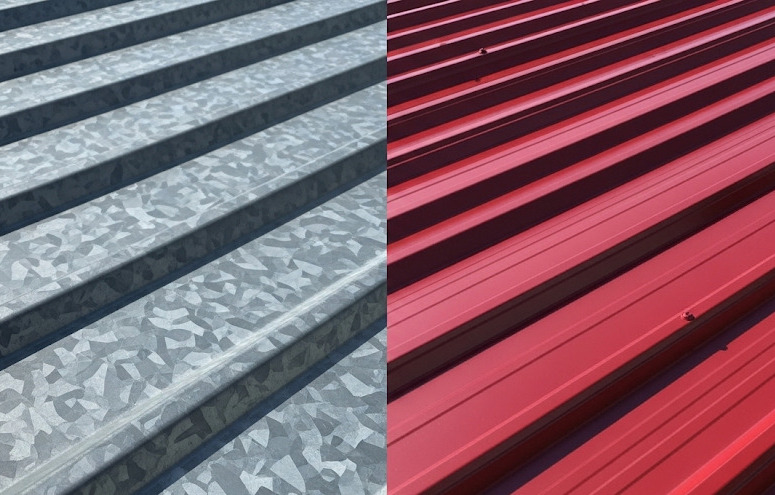

Роль защитного покрытия в общей системе долговечности

Несмотря на важность конструктивных и эксплуатационных факторов, именно защитное покрытие является основным элементом, определяющим устойчивость профнастила к коррозионному воздействию. Стальная основа без защитного слоя под воздействием влаги и кислорода быстро подвергается окислению, что приводит к развитию коррозии и постепенному разрушению металла.

Металлические покрытия, прежде всего цинковые, выполняют функцию электрохимической защиты стали. Даже при локальном повреждении поверхности цинк продолжает защищать стальную основу за счёт катодного механизма действия, замедляя развитие коррозии в повреждённых участках. При этом долговечность такой защиты напрямую зависит от толщины цинкового слоя и интенсивности воздействия окружающей среды.

Полимерные покрытия дополнительно защищают металл от влаги, ультрафиолетового излучения, химически агрессивных веществ и механических воздействий. В отличие от обычного оцинкования, полимерные системы позволяют значительно повысить устойчивость материала к атмосферным воздействиям и продлить срок службы конструкции в сложных условиях эксплуатации.

Особенно важна роль покрытия в конструкциях, где профилированный лист выполняет несущую функцию. В СБП и кровельных системах несущий профлист участвует в восприятии нагрузок, поэтому потеря толщины металла вследствие коррозии напрямую влияет на несущую способность элемента. В подобных конструкциях защитное покрытие становится не только средством сохранения внешнего вида материала, но и фактором обеспечения конструкционной безопасности объекта на протяжении всего расчётного срока эксплуатации.

Нормативные требования к покрытиям профнастила

Долговечность профилированного листа напрямую связана с качеством защитного покрытия и его соответствием требованиям нормативной документации. Для строительных конструкций, особенно эксплуатируемых в условиях повышенной влажности, перепадов температур и агрессивной среды, требования к защитным слоям регламентируются государственными стандартами и профильными сводами правил. Эти документы определяют характеристики оцинкованного и полимерного покрытия, требования к их качеству, толщине, стойкости к коррозии и условиям применения.

При выборе профиля для кровельных, фасадных или несущих конструкций недостаточно ориентироваться только на заявленные производителем характеристики. Для обеспечения расчётного срока службы материала необходимо учитывать соответствие продукции действующим нормативам, поскольку именно они устанавливают минимально допустимые требования к защитным покрытиям и их эксплуатационным свойствам.

Основные ГОСТы и нормативные документы

Вопросы качества защитных покрытий профнастила регулируются рядом нормативных документов, каждый из которых отвечает за определённые характеристики материала и условия его применения.

• ГОСТ 14918-2020 — основной документ, регламентирующий требования к тонколистовому оцинкованному прокату. Стандарт определяет характеристики цинкового покрытия, классы цинкования, требования к качеству поверхности, допустимым отклонениям и защитным свойствам металла. Именно параметры, установленные данным ГОСТом, во многом определяют устойчивость листа к коррозии и его долговечность.
• ГОСТ Р 52146-2003 — устанавливает требования к прокату с полимерным покрытием. Документ регламентирует характеристики защитно-декоративного слоя, его толщину, адгезию, устойчивость к механическим повреждениям, климатическим воздействиям и ультрафиолетовому излучению.
• ГОСТ Р 58389-2019 — применяется для профилей, используемых в сталебетонных конструкциях. Документ определяет требования к геометрии профиля, механическим характеристикам стали и параметрам защитных покрытий для профнастила, работающего в составе несущих конструкций.
• СП 28.13330 — содержит требования и рекомендации по защите металлических конструкций от коррозионного воздействия в зависимости от условий эксплуатации и степени агрессивности окружающей среды.
• СП 266.1325800 — определяет требования к проектированию сталебетонных конструкций, включая вопросы долговечности профилированного настила, применяемого в качестве несущего элемента перекрытия.

Долговечность профлиста определяется не только типом покрытия, но и соответствием материала нормативным требованиям. Использование продукции, изготовленной в соответствии с действующими ГОСТами и СП, позволяет обеспечить прогнозируемые эксплуатационные характеристики конструкции и снизить риски преждевременного коррозионного разрушения материала.

Требования к толщине и качеству защитного слоя

Одним из ключевых параметров защитного покрытия является толщина антикоррозионного слоя. Для оцинкованного проката основное значение имеет масса цинка, нанесённого на поверхность стали. Чем выше масса покрытия, тем больше ресурс антикоррозионной защиты и тем медленнее развивается коррозия при эксплуатации материала во влажной или агрессивной среде.

Для строительных конструкций с длительным сроком службы особенно важно учитывать фактический класс цинкования. Недостаточная толщина цинкового слоя может существенно сократить срок эксплуатации профнастила, особенно при постоянном воздействии влаги, конденсата или промышленной атмосферы. При этом визуально определить реальную толщину защитного слоя зачастую невозможно, поэтому критическое значение приобретают сертификаты качества и производственный контроль.

Для материалов с полимерным покрытием важными параметрами являются не только толщина защитного слоя, но и качество его сцепления с металлической основой. Недостаточная адгезия приводит к образованию микротрещин, отслаиванию покрытия и проникновению влаги к поверхности стали. В результате даже локальное повреждение защитного слоя способно стать причиной интенсивного развития коррозии.

Дополнительное значение имеет равномерность нанесения покрытия. Локальные утонения защитного слоя, технологические дефекты или нарушения производственного процесса могут существенно снизить долговечность материала. Именно поэтому для ответственных строительных конструкций важна стабильность производства, наличие системы контроля качества и соблюдение требований нормативной документации на всех этапах изготовления профиля.

В условиях современного строительства качество защитного покрытия следует рассматривать как один из ключевых факторов надёжности профилированного листа. От характеристик покрытия напрямую зависит способность материала сохранять свои эксплуатационные свойства и несущую способность на протяжении всего расчётного срока службы конструкции.

Оцинкованное покрытие: принцип работы и особенности эксплуатации

Оцинкованное покрытие является одним из наиболее распространённых способов защиты стального профилированного листа от коррозии. Именно оцинкованный прокат стал базой для производства большинства видов профнастила, применяемых в кровельных, фасадных и несущих конструкциях. Популярность такого решения связана с сочетанием технологичности, сравнительно высокой долговечности и способности цинка обеспечивать не только механическую, но и электрохимическую защиту стали.

При этом эффективность оцинкованного покрытия напрямую зависит от условий эксплуатации, толщины защитного слоя и качества самого металлопроката. В одних условиях оцинкованный профлист способен сохранять эксплуатационные характеристики десятилетиями, а в других — процессы коррозии могут начать развиваться значительно быстрее. Именно поэтому понимание принципов работы цинковой защиты имеет важное значение при выборе материала для конкретного строительного объекта.

Как работает цинковая защита

Основная функция цинкового покрытия заключается в предотвращении контакта стальной основы с влагой и кислородом — главными факторами развития коррозии. Цинковый слой формирует защитный барьер на поверхности металла, снижая вероятность окисления стали при воздействии внешней среды.

Однако эффективность оцинковки объясняется не только барьерной функцией. Цинк обладает более высокой химической активностью по сравнению со сталью, благодаря чему работает по принципу электрохимической или катодной защиты. Даже при локальном повреждении покрытия цинк продолжает защищать открытую стальную поверхность, постепенно разрушаясь вместо основного металла.

Этот механизм особенно важен для профнастила, поскольку в процессе транспортировки, монтажа и эксплуатации на поверхности материала могут возникать царапины, повреждения или участки с нарушением целостности покрытия. При наличии достаточного слоя цинка риск быстрого распространения коррозии в таких местах существенно снижается.

Дополнительную защитную функцию выполняют продукты окисления цинка, формирующие на поверхности материала плотную плёнку, замедляющую дальнейшее разрушение покрытия. Именно благодаря этому оцинкованный профлист способен длительное время сохранять устойчивость к атмосферным воздействиям даже при эксплуатации на открытом воздухе.

Влияние толщины цинкового слоя на срок службы

Одним из ключевых параметров долговечности оцинкованного профнастила является масса цинкового покрытия, нанесённого на поверхность стали. Чем больше толщина защитного слоя, тем дольше материал способен сопротивляться коррозионному воздействию окружающей среды.

В процессе эксплуатации цинковое покрытие постепенно расходуется под воздействием влаги, кислорода, загрязнений атмосферы и химически активных веществ. После полного разрушения цинкового слоя коррозионные процессы начинают активно развиваться уже в самой стальной основе. Именно поэтому ресурс оцинкованного профлиста напрямую связан с объёмом защитного металла, нанесённого на поверхность проката.

Для конструкций, эксплуатируемых в стандартных атмосферных условиях, применение оцинкованного профнастила с достаточной массой цинкового покрытия позволяет обеспечить длительный срок службы материала. Однако в условиях повышенной влажности, промышленной атмосферы или агрессивной среды скорость разрушения цинкового слоя существенно возрастает, что требует применения покрытий с повышенной коррозионной стойкостью.

Особенно важно учитывать этот фактор при проектировании несущих конструкций и сталебетонных перекрытий, где долговечность профиля напрямую влияет на безопасность эксплуатации объекта. Потеря толщины металла вследствие коррозии в подобных системах может привести к снижению несущей способности листа и изменению расчётной работы конструкции.

При выборе профилированного настила важно учитывать не только наличие оцинкованного покрытия, но и фактическую массу цинка на поверхности металла. Для объектов с длительным сроком эксплуатации и повышенными требованиями к долговечности применение материалов с увеличенной массой цинкового покрытия является более надёжным решением.

Ограничения оцинкованного профнастила

Несмотря на высокую эффективность цинковой защиты, оцинкованное покрытие имеет ряд эксплуатационных ограничений. В агрессивных средах скорость разрушения цинка может значительно увеличиваться, особенно при постоянном воздействии влаги, химически активных веществ или загрязнённой атмосферы.

Повышенную опасность для оцинкованного профлиста представляют объекты с высоким уровнем конденсации влаги, промышленные предприятия с химически активными выбросами, сельскохозяйственные комплексы с содержанием аммиачных соединений, а также районы с морским климатом. В подобных условиях срок службы обычного оцинкованного покрытия может существенно сокращаться.

Дополнительным фактором риска становятся конструктивные ошибки, способствующие застою воды на поверхности профиля. Постоянное увлажнение отдельных участков ускоряет разрушение защитного слоя и создаёт условия для локального развития коррозии. Особенно уязвимыми становятся зоны реза, креплений и стыков, где защитный слой может быть повреждён в процессе монтажа.

Серьёзное влияние на долговечность материала оказывает и нарушение технологии обработки листа. Использование абразивной резки, повреждение покрытия при монтаже или применение неподходящего крепежа способны значительно снизить эффективность антикоррозионной защиты.

В связи с этим оцинкованный профнастил необходимо подбирать с учётом реальных условий эксплуатации объекта. В ряде случаев для обеспечения требуемого срока службы конструкции более рациональным решением становится применение материалов с дополнительными полимерными или комбинированными защитными покрытиями.

Полимерные покрытия и их влияние на долговечность профнастила

Несмотря на высокую эффективность оцинкованного покрытия, в современных строительных условиях во многих случаях его недостаточно для обеспечения длительного срока службы профнастила. Постоянное воздействие ультрафиолетового излучения, атмосферной влаги, промышленных загрязнений и агрессивных химических соединений постепенно приводит к разрушению цинкового слоя. Для повышения долговечности материала применяются полимерные покрытия, которые формируют дополнительный защитный барьер и существенно увеличивают устойчивость профилированного листа к внешним воздействиям.

Полимерное покрытие выполняет сразу несколько функций. Оно защищает металл от контакта с окружающей средой, снижает интенсивность коррозионных процессов, повышает устойчивость поверхности к механическим повреждениям и ультрафиолетовому излучению. Также такие покрытия позволяют сохранять стабильный внешний вид материала на протяжении длительного срока эксплуатации.

При этом различные типы полимерных покрытий существенно отличаются по своим характеристикам, устойчивости к климатическим воздействиям и сроку службы. Именно поэтому выбор конкретного типа покрытия должен осуществляться с учётом условий эксплуатации объекта, требований к долговечности конструкции и особенностей окружающей среды.

Назначение полимерного слоя

Основная задача полимерного покрытия заключается в создании дополнительного защитного барьера между металлической основой и окружающей средой. В отличие от обычного оцинкованного слоя, который постепенно расходуется в процессе эксплуатации, полимерное покрытие снижает интенсивность контакта металла с влагой, кислородом и агрессивными веществами.

Особое значение полимерные покрытия приобретают в условиях повышенной влажности, промышленной атмосферы и резких температурных перепадов. Защитный слой позволяет существенно замедлить процессы коррозии, особенно в зонах, наиболее подверженных внешнему воздействию.

Дополнительным преимуществом полимерных систем является защита поверхности от ультрафиолетового излучения. Под воздействием солнечной радиации металл и защитные слои постепенно разрушаются, что особенно актуально для кровельных конструкций, постоянно находящихся под прямым воздействием солнца. Качественное полимерное покрытие позволяет снизить интенсивность старения материала и сохранить его эксплуатационные свойства в течение длительного времени.

Для несущего профлиста полимерное покрытие имеет не только эстетическое, но и конструкционное значение. Снижение скорости коррозии позволяет дольше сохранять расчётную толщину металла и, соответственно, несущую способность профиля.

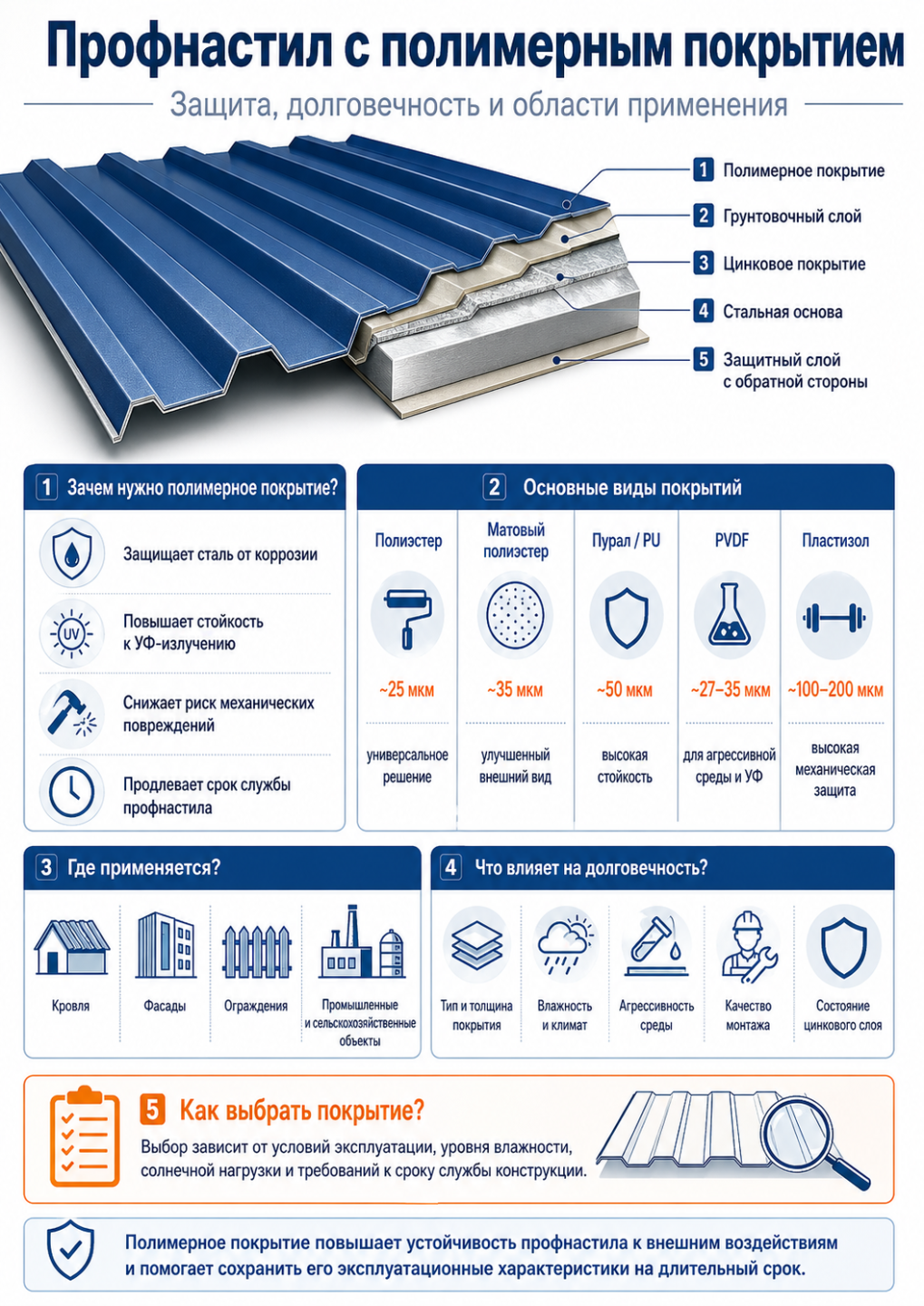

Основные типы полимерных покрытий

На рынке строительных материалов применяется несколько основных типов полимерных покрытий, каждое из которых обладает своими особенностями, уровнем стойкости и областью применения.

• Полиэстер — одно из наиболее распространённых покрытий. Отличается сравнительно невысокой стоимостью и достаточной устойчивостью к стандартным атмосферным воздействиям. Чаще всего применяется в гражданском и промышленном строительстве при эксплуатации в умеренных климатических условиях.
• Матовый полиэстер — модифицированный вариант полиэстерового покрытия с увеличенной толщиной защитного слоя и более высокой устойчивостью к механическим воздействиям. Дополнительно обладает улучшенными декоративными характеристиками и меньшей чувствительностью к визуальным дефектам поверхности.
• Пурал / полиуретановые покрытия — отличаются повышенной устойчивостью к коррозии, ультрафиолетовому излучению и перепадам температур. Такие системы применяются на объектах с повышенными требованиями к долговечности и при эксплуатации в сложных климатических условиях.
• PVDF-покрытия — обладают высокой стойкостью к ультрафиолету, агрессивной промышленной атмосфере и химическим воздействиям. Подобные покрытия используются на объектах с повышенными требованиями к долговечности фасадных и кровельных конструкций.
• Пластизол — покрытие с увеличенной толщиной защитного слоя и высокой устойчивостью к механическим повреждениям. Эффективно работает в условиях повышенных механических нагрузок, однако может уступать другим системам по устойчивости к длительному воздействию ультрафиолета.

Выбор типа полимерного покрытия должен определяться не только стоимостью материала, но и условиями эксплуатации объекта, расчётным сроком службы конструкции и требованиями к коррозионной стойкости листа.

Сравнение покрытий по сроку службы и условиям применения

Различные типы полимерных покрытий демонстрируют неодинаковую устойчивость к внешним воздействиям. В условиях умеренного климата стандартные полиэстеровые покрытия способны обеспечивать продолжительный срок службы профнастила, однако при эксплуатации в агрессивной среде их защитных свойств может быть недостаточно.

Для промышленных объектов, объектов с высокой влажностью или конструкций, эксплуатируемых в районах с интенсивным ультрафиолетовым воздействием, более эффективными становятся полиуретановые и PVDF-системы. Такие покрытия обладают повышенной устойчивостью к разрушению защитного слоя и позволяют значительно увеличить срок эксплуатации материала.

Особое значение устойчивость покрытия приобретает для кровельных систем и несущего профлиста. В подобных конструкциях разрушение защитного слоя приводит не только к ухудшению внешнего вида материала, но и к постепенному снижению толщины металла вследствие коррозии.

Также необходимо учитывать устойчивость покрытия к механическим повреждениям. В процессе монтажа, транспортировки и эксплуатации профнастил подвергается различным механическим воздействиям, поэтому недостаточно прочное покрытие может быстро терять защитные свойства в повреждённых участках.

В результате выбор полимерного покрытия должен рассматриваться как полноценная инженерная задача, напрямую связанная с обеспечением долговечности строительной конструкции и снижением эксплуатационных рисков на протяжении всего срока службы объекта.

Сравнительная таблица толщины и типа защитных покрытий профлиста

Различные типы защитных покрытий отличаются не только химическим составом, но и толщиной защитного слоя. Именно толщина покрытия во многом определяет его устойчивость к коррозии, механическим повреждениям и климатическим воздействиям.

Толщина покрытия должна подбираться с учётом условий эксплуатации конструкции. Более толстое покрытие не всегда означает лучшую долговечность, однако в условиях повышенных механических и коррозионных нагрузок увеличение толщины защитного слоя существенно повышает устойчивость профнастила к разрушению.

Современные защитные покрытия и комбинированные решения

Развитие технологий антикоррозионной защиты металлопроката привело к появлению новых типов покрытий, способных обеспечивать более высокий уровень долговечности по сравнению с традиционным оцинкованием. Современные строительные объекты всё чаще эксплуатируются в условиях повышенной влажности, агрессивной промышленной атмосферы, интенсивного ультрафиолетового воздействия и значительных температурных перепадов. В таких условиях стандартных решений на основе обычного цинкового покрытия зачастую оказывается недостаточно для обеспечения требуемого срока службы.

Именно поэтому в строительной отрасли активно применяются современные металлические покрытия с улучшенными антикоррозионными свойствами, а также комбинированные системы защиты, объединяющие преимущества нескольких защитных слоёв. Подобные решения позволяют значительно увеличить ресурс профилированного листа и снизить риск преждевременного коррозионного разрушения конструкций.

Цинк-алюмо-магниевые покрытия (Zn-Al-Mg)

Одним из наиболее заметных направлений развития антикоррозионной защиты стали цинк-алюмо-магниевые покрытия, часто обозначаемые как Zn-Al-Mg или ЦАМ. Такие системы представляют собой металлическое покрытие, в состав которого помимо цинка входят алюминий и магний. Комбинация этих элементов позволяет существенно повысить устойчивость материала к коррозионному воздействию по сравнению с традиционным оцинкованным прокатом.

Принцип работы подобных покрытий отличается от классического цинкования. Алюминий способствует формированию более стабильного защитного барьера на поверхности металла, а магний участвует в процессах локального восстановления защитного слоя. Благодаря этому покрытие демонстрирует повышенную стойкость к атмосферной коррозии, особенно в условиях постоянного увлажнения и агрессивной среды.

Одним из важных преимуществ ЦАМ покрытий является способность частично защищать участки повреждения и зоны реза. При локальном нарушении поверхности продукты коррозии формируют дополнительный защитный слой, замедляющий развитие разрушения металла. Это особенно важно для профнастила, где участки реза и креплений традиционно относятся к наиболее уязвимым зонам.

Подобные покрытия становятся особенно востребованными на промышленных объектах, в районах с повышенной влажностью, в сельскохозяйственных комплексах и на объектах с агрессивной атмосферой. Применение цинк-алюмо-магниевых систем позволяет повысить долговечность кровельных и фасадных конструкций без существенного увеличения массы материала.

Для несущего профлиста и конструкций длительного срока эксплуатации использование подобных покрытий может рассматриваться как способ повышения общей надёжности системы и снижения рисков коррозионного износа металла в течение расчётного периода эксплуатации здания.

Комбинация металлического и полимерного слоя

Наиболее эффективную защиту профиля обеспечивают комбинированные системы, в которых металлическое покрытие сочетается с дополнительным полимерным защитным слоем. В подобных решениях каждый элемент системы выполняет собственную функцию, формируя многоуровневую защиту стальной основы.

Металлическое покрытие, как правило цинковое или цинк-алюмо-магниевое, обеспечивает электрохимическую защиту стали и препятствует развитию коррозии при локальных повреждениях поверхности. Полимерный слой, в свою очередь, изолирует металл от воздействия влаги, кислорода, ультрафиолетового излучения и химически агрессивных веществ.

Такой подход позволяет существенно увеличить срок службы, особенно в сложных эксплуатационных условиях. Даже при частичном повреждении внешнего полимерного слоя металлическое покрытие продолжает выполнять защитную функцию, снижая вероятность быстрого коррозионного разрушения стали.

Комбинированные системы особенно актуальны для кровельных конструкций, фасадов промышленных объектов и несущего профнастила, работающего в условиях повышенной влажности или агрессивной среды. В подобных случаях использование только оцинкованного покрытия может оказаться недостаточным для обеспечения требуемого срока службы конструкции.

Дополнительным преимуществом комбинированных покрытий является повышение устойчивости поверхности к механическим повреждениям и снижение интенсивности старения материала под воздействием климатических факторов. Это позволяет не только увеличить долговечность листа, но и снизить затраты на обслуживание и ремонт конструкций в процессе эксплуатации объекта.

Практическая эффективность современных покрытий

Применение современных защитных систем позволяет существенно повысить эксплуатационную надёжность профнастила и адаптировать материал к различным условиям эксплуатации. Однако эффективность покрытия напрямую зависит от правильности его подбора под конкретные условия объекта.

Для стандартных условий эксплуатации в ряде случаев может быть достаточно качественного оцинкованного покрытия с соответствующей массой цинка. Однако при эксплуатации в промышленной атмосфере, условиях повышенной влажности или при наличии агрессивных химических воздействий применение современных комбинированных систем становится технически и экономически более оправданным решением.

Особенно важно учитывать долговечность покрытия при проектировании конструкций с ограниченным доступом для обслуживания и ремонта. В кровельных системах больших промышленных объектов, СБП и несущих покрытиях замена повреждённых элементов может быть связана со значительными эксплуатационными затратами. В таких случаях применение более устойчивых покрытий позволяет снизить риски преждевременного ремонта и обеспечить стабильную работу конструкции на протяжении всего расчётного срока службы.

Современные защитные покрытия следует рассматривать не как дополнительную опцию, а как важный элемент инженерной системы, напрямую влияющий на долговечность, безопасность и экономическую эффективность строительного объекта.

Как условия эксплуатации влияют на ресурс покрытия

Даже самое качественное защитное покрытие не может рассматриваться отдельно от условий эксплуатации конструкции. Скорость разрушения защитного слоя и интенсивность коррозионных процессов напрямую зависят от окружающей среды, климатических факторов, особенностей эксплуатации объекта и качества проектных решений. Один и тот же тип профлиста в разных условиях способен демонстрировать принципиально различный срок службы.

Для инженерной практики это особенно важно, поскольку выбор покрытия без учёта реальной среды эксплуатации нередко становится причиной преждевременного разрушения материала. В ряде случаев конструкция начинает терять защитные свойства значительно раньше расчётного срока именно из-за несоответствия покрытия фактическим условиям работы объекта.

Атмосферная коррозия и климатические факторы

Одним из основных факторов разрушения защитных покрытий является атмосферная коррозия. Постоянное воздействие влаги, кислорода и загрязнений воздуха постепенно приводит к деградации защитного слоя и снижению его антикоррозионной эффективности.

Особенно негативное влияние оказывают циклические процессы увлажнения и высыхания поверхности. При регулярном образовании влаги на металле ускоряются электрохимические процессы, способствующие разрушению как металлического, так и полимерного покрытия. В условиях высокой влажности скорость коррозии может возрастать в несколько раз по сравнению с сухим климатом.

Серьёзное влияние на долговечность покрытия оказывают температурные перепады. Постоянное чередование нагрева и охлаждения вызывает температурные деформации материала, что со временем может приводить к образованию микротрещин в защитном слое. Через подобные повреждения влага начинает проникать к металлической основе, ускоряя развитие коррозии.

Дополнительным фактором старения покрытия становится ультрафиолетовое излучение. Под длительным воздействием солнечной радиации полимерные покрытия постепенно теряют эластичность, могут изменять цвет и снижать устойчивость к внешним воздействиям. Особенно актуальна эта проблема для кровельных конструкций, находящихся под постоянным воздействием солнечного излучения.

Для кровельных систем большое значение имеет и образование конденсата. При недостаточной вентиляции подкровельного пространства на внутренней поверхности профнастила может происходить регулярное накопление влаги, создающее благоприятные условия для развития коррозии даже при отсутствии прямого контакта с атмосферными осадками.

Агрессивные среды эксплуатации

Скорость разрушения защитных покрытий существенно возрастает при эксплуатации профлиста в агрессивных средах. В подобных условиях стандартные системы защиты могут оказаться недостаточными для обеспечения требуемого срока службы конструкции.

Одной из наиболее сложных сред для эксплуатации металлических конструкций являются промышленные объекты. Наличие в атмосфере химически активных соединений, выбросов производственных предприятий и загрязняющих веществ ускоряет разрушение защитных покрытий и способствует интенсивному развитию коррозии.

Высокий уровень агрессивности характерен и для сельскохозяйственных объектов. В животноводческих комплексах и производственных помещениях с повышенным содержанием аммиачных соединений коррозионные процессы способны развиваться значительно быстрее по сравнению с обычными атмосферными условиями.

Серьёзную опасность для металлических покрытий представляет морской климат. Повышенное содержание солей в воздухе существенно ускоряет разрушение защитных слоёв, особенно при постоянном воздействии влажного морского аэрозоля. В подобных условиях применение профлиста с недостаточной коррозионной стойкостью может привести к быстрому снижению эксплуатационного ресурса конструкции.

Отдельного внимания требуют объекты с постоянным воздействием влаги или химически активных веществ. При эксплуатации в таких условиях необходимо учитывать не только тип покрытия, но и общую систему защиты конструкции, включая вентиляцию, организацию водоотведения и защиту узлов соединений.

Влияние конструктивных ошибок на разрушение покрытия

Даже качественное покрытие не способно компенсировать ошибки проектирования и нарушения требований монтажа. Неправильные конструктивные решения часто становятся причиной локального разрушения защитного слоя и ускоренного развития коррозии.

Одной из наиболее распространённых проблем является образование зон застоя воды. При недостаточном уклоне кровли, неправильной организации водоотведения или наличии конструктивных участков с постоянным накоплением влаги защитное покрытие подвергается длительному воздействию воды, что существенно ускоряет процессы коррозии.

Дополнительный риск создают плохо проработанные узлы примыканий и соединений. В подобных участках возможно накопление влаги, загрязнений и агрессивных веществ, способствующих локальному разрушению покрытия. Особенно уязвимыми становятся зоны креплений и участки механического повреждения защитного слоя.

Серьёзной проблемой может стать контакт различных металлов в условиях повышенной влажности. При непосредственном соприкосновении материалов с разным электрохимическим потенциалом возможно развитие гальванической коррозии, ускоряющей разрушение защитного покрытия и металлической основы листа.

Отдельное значение имеет технология обработки материала на строительной площадке. Использование абразивной резки, повреждение покрытия при монтаже, отсутствие защиты кромок реза и применение неподходящего крепежа способны существенно сократить срок службы профлиста даже при использовании современных защитных систем.

Долговечность покрытия определяется не только его характеристиками, но и условиями эксплуатации всей конструкции. Для обеспечения расчётного срока службы профнастила необходимо учитывать климатические факторы, агрессивность среды, качество проектных решений и соблюдение технологических требований на всех этапах монтажа и эксплуатации объекта.

Типичные ошибки при выборе покрытия

Выбор защитного покрытия для профлиста нередко рассматривается исключительно с точки зрения стоимости материала или внешнего вида поверхности. Однако подобный подход часто приводит к серьёзным эксплуатационным проблемам уже в первые годы работы конструкции. Ошибки при подборе покрытия способны существенно сократить срок службы профнастила, увеличить затраты на обслуживание и ремонт, а в случае несущих конструкций — повлиять на безопасность эксплуатации объекта.

На практике большинство проблем связано не с самим материалом, а с неправильной оценкой условий эксплуатации, игнорированием требований нормативной документации и попытками снизить стоимость конструкции за счёт применения менее устойчивых защитных систем. Для инженерных и строительных объектов подобные ошибки особенно критичны, поскольку последствия коррозионного разрушения могут проявляться постепенно и становиться заметными только после существенного повреждения металла.

Ориентация только на стоимость материала

Одной из наиболее распространённых ошибок является выбор покрытия исключительно по принципу минимальной стоимости. В подобных случаях предпочтение часто отдаётся профнастилу с минимальной толщиной защитного слоя или с покрытием, не соответствующим реальным условиям эксплуатации объекта.

Подобный подход может снизить первоначальные затраты на строительство, однако в долгосрочной перспективе приводит к увеличению эксплуатационных расходов. Ускоренное разрушение защитного слоя вызывает развитие коррозии, необходимость ремонта или полной замены элементов конструкции значительно раньше расчётного срока службы.

Особенно опасна подобная экономия для несущего профлиста и конструкций, доступ к которым в процессе эксплуатации ограничен. В кровельных системах больших промышленных объектов или сталебетонных перекрытиях ремонт повреждённых элементов может быть связан со значительными финансовыми и технологическими затратами.

При выборе покрытия необходимо учитывать не только стоимость закупки материала, но и предполагаемый срок службы конструкции, условия эксплуатации и стоимость последующего обслуживания объекта.

Неправильный подбор покрытия под среду эксплуатации

Ещё одной серьёзной ошибкой является применение покрытия без учёта фактической агрессивности окружающей среды. Материал, эффективно работающий в стандартных атмосферных условиях, может быстро потерять защитные свойства при эксплуатации в промышленной атмосфере, условиях повышенной влажности или вблизи морского побережья.

На практике подобные ошибки часто возникают при использовании стандартного оцинкованного профнастила на объектах с повышенным уровнем конденсации влаги или химически активной средой. В результате скорость разрушения покрытия существенно возрастает, а коррозионные процессы начинают развиваться значительно раньше расчётного срока эксплуатации.

Отдельную проблему представляет применение неподходящих покрытий на сельскохозяйственных объектах и производственных предприятиях. Воздействие аммиачных соединений, химически активных веществ и загрязнённой атмосферы требует использования покрытий с повышенной коррозионной стойкостью.

Для инженерных конструкций выбор покрытия должен осуществляться с учётом категории агрессивности среды, климатических факторов и особенностей эксплуатации объекта. Игнорирование этих параметров существенно повышает риск преждевременного разрушения профлиста.

Игнорирование толщины металла и класса цинкования

При выборе профнастила внимание часто уделяется только типу внешнего покрытия, тогда как параметры самого металла и характеристики цинкового слоя остаются без должной оценки. Однако долговечность конструкции напрямую зависит не только от наличия покрытия, но и от толщины стали, а также массы защитного цинкового слоя.

Недостаточная толщина металла приводит к более быстрому снижению несущей способности конструкции при развитии коррозии. Особенно критично это для несущих профилей, работающих в составе кровельных систем или СБП.

Не менее важным параметром является класс цинкования. При недостаточной массе цинкового покрытия защитный слой быстрее разрушается под воздействием окружающей среды, после чего коррозия начинает активно развиваться уже в стальной основе материала.

Использование профлиста с недостаточными характеристиками защитного слоя особенно опасно в условиях повышенной влажности и агрессивной среды, где скорость разрушения покрытия существенно возрастает.

Использование неподходящего крепежа и нарушение технологии монтажа

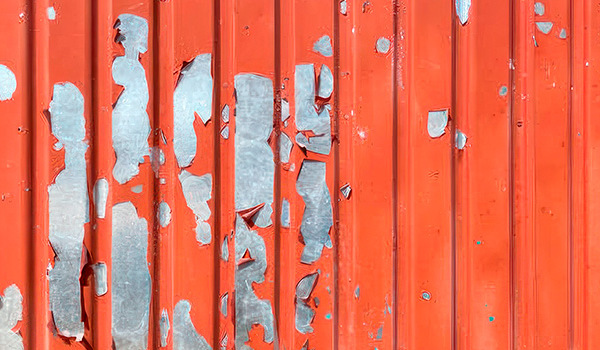

Даже качественное покрытие может быстро потерять свои защитные свойства при нарушении технологии монтажа. Одной из распространённых ошибок является применение крепёжных элементов, не соответствующих условиям эксплуатации или материалу листа.

Использование крепежа без антикоррозионной защиты способно привести к локальному развитию коррозии в местах соединений. Дополнительную опасность создаёт контакт различных металлов, который в условиях повышенной влажности может вызывать гальваническую коррозию.

Серьёзное влияние на долговечность покрытия оказывает и технология обработки профнастила на строительной площадке. Применение абразивной резки приводит к локальному перегреву металла и разрушению защитного слоя в зоне реза. Подобные участки становятся потенциальными очагами интенсивного развития коррозии.

Дополнительным фактором риска становятся механические повреждения покрытия при транспортировке и монтаже. Даже локальные царапины и повреждения защитного слоя способны существенно снизить коррозионную стойкость материала, особенно при эксплуатации в агрессивной среде.

Долговечность листа определяется не только типом покрытия, но и правильностью его выбора, соответствием условиям эксплуатации и качеством выполнения монтажных работ. Ошибки на любом из этих этапов способны существенно сократить срок службы конструкции и привести к преждевременному разрушению материала.

Практические рекомендации по выбору покрытия

Выбор защитного покрытия для профнастила должен основываться не только на стоимости материала или требованиях к внешнему виду конструкции. Для обеспечения расчётного срока службы необходимо учитывать условия эксплуатации объекта, конструктивную схему, уровень влажности, степень агрессивности окружающей среды и особенности работы профилированного листа в составе конструкции.

На практике универсального покрытия, одинаково эффективного для всех условий эксплуатации, не существует. Решение, подходящее для фасадной системы в умеренном климате, может оказаться недостаточным для кровель промышленного объекта или несущего профлиста в составе СБП. Именно поэтому выбор покрытия должен рассматриваться как полноценная инженерная задача, связанная с долговечностью и надёжностью всей строительной системы.

Для кровельных систем

Кровельные конструкции относятся к числу наиболее нагруженных элементов с точки зрения воздействия окружающей среды. Профнастил на кровле постоянно подвергается воздействию атмосферных осадков, ультрафиолетового излучения, температурных перепадов и ветровых нагрузок. Дополнительным фактором риска становится образование конденсата на внутренней поверхности покрытия.

Для кровельных систем рекомендуется применять профлист с повышенной коррозионной стойкостью и устойчивостью к ультрафиолетовому воздействию. В стандартных условиях эксплуатации допустимо использование качественного оцинкованного материала с достаточной массой цинкового покрытия, однако для объектов длительного срока службы более эффективным решением становятся профили с полимерной защитой.

При эксплуатации в регионах с высокой солнечной активностью или значительными климатическими нагрузками предпочтение целесообразно отдавать покрытиям с повышенной устойчивостью к старению и температурным деформациям. Для промышленных объектов и кровель с ограниченным доступом для ремонта применение более устойчивых покрытий позволяет снизить риск преждевременного разрушения конструкции и уменьшить эксплуатационные затраты.

Также необходимо учитывать конструктивные особенности кровли. При наличии зон возможного застоя воды, сложных узлов примыканий или участков с повышенным накоплением влаги требования к качеству защитного покрытия существенно возрастают.

Для фасадных решений

Фасадные системы предъявляют к покрытию не только требования по коррозионной стойкости, но и по стабильности внешнего вида материала в течение длительного времени. Под воздействием ультрафиолета, атмосферных загрязнений и климатических факторов покрытие может постепенно терять цвет, эластичность и защитные свойства.

Для фасадных конструкций важно учитывать устойчивость покрытия к выцветанию и атмосферному старению. Особенно это актуально для объектов с высокими архитектурными требованиями и длительным расчётным сроком эксплуатации.

В условиях городской и промышленной атмосферы рекомендуется использовать покрытия с повышенной устойчивостью к химическим загрязнениям и воздействию агрессивных веществ. Для объектов, расположенных вблизи промышленных предприятий или транспортных магистралей, применение стандартных покрытий может оказаться недостаточным с точки зрения долговечности.

При выборе профнастила для фасадов необходимо учитывать не только декоративные характеристики покрытия, но и его способность сохранять защитные свойства в течение всего периода эксплуатации конструкции.

Для несущего профлиста и сталебетонных перекрытий

Особые требования к защитному покрытию предъявляются при использовании профнастила в качестве несущего элемента конструкции. В системах кровельных перекрытий и сталебетонных конструкциях профилированный лист участвует в восприятии нагрузок, поэтому развитие коррозии напрямую влияет на несущую способность элемента.

Для подобных конструкций особенно важно использовать материалы с прогнозируемой долговечностью и устойчивостью к длительному воздействию влаги. Даже локальное коррозионное повреждение может со временем привести к снижению толщины металла и изменению расчётных характеристик профиля.

При проектировании СБП необходимо учитывать условия эксплуатации нижней поверхности профлиста, возможность образования конденсата и особенности взаимодействия металла с бетонной средой. Для объектов с повышенной влажностью или агрессивной атмосферой применение профлиста с дополнительной полимерной защитой или современными комбинированными покрытиями позволяет повысить долговечность конструкции.

Особое внимание следует уделять качеству покрытия в зонах опирания, стыков и креплений, поскольку именно эти участки наиболее подвержены локальному развитию коррозии.

Для объектов с повышенной агрессивностью среды

На объектах, эксплуатируемых в агрессивной среде, требования к защитному покрытию существенно возрастают. К таким объектам относятся промышленные предприятия, сельскохозяйственные комплексы, объекты с повышенной влажностью, а также здания, расположенные в прибрежных районах.

В подобных условиях применение стандартного оцинкованного профнастила зачастую не обеспечивает необходимый срок службы конструкции. Для повышения долговечности рекомендуется использовать покрытия с повышенной коррозионной стойкостью, включая современные ЦАМ системы и многослойные полимерные покрытия.

При выборе материала необходимо учитывать характер агрессивного воздействия. Например, в сельскохозяйственных комплексах особую опасность представляют аммиачные соединения, а на промышленных объектах — химически активные выбросы и загрязнения атмосферы.

Дополнительно необходимо предусматривать конструктивные меры защиты: эффективную вентиляцию, предотвращение застоя воды, правильную организацию водоотведения и исключение контакта разнородных металлов. Даже самое качественное покрытие не сможет обеспечить длительную защиту при наличии постоянного увлажнения или серьёзных конструктивных ошибок.

Выбор покрытия должен осуществляться с учётом реальных условий эксплуатации объекта и расчётного срока службы конструкции. Грамотно подобранная система защиты позволяет существенно увеличить долговечность, снизить эксплуатационные затраты и обеспечить надёжную работу строительной конструкции на протяжении всего периода эксплуатации здания.

Защитное покрытие является одним из ключевых факторов, определяющих срок службы профнастила и долговечность строительной конструкции в целом. Именно покрытие принимает на себя основное воздействие внешней среды, защищая стальную основу от влаги, кислорода, ультрафиолетового излучения и химически агрессивных веществ. От его качества, толщины и соответствия условиям эксплуатации напрямую зависит скорость развития коррозионных процессов и сохранение эксплуатационных характеристик материала на протяжении всего расчётного срока службы.

Долговечность профлиста формируется комплексом факторов, где защитное покрытие играет определяющую роль. Грамотный подбор покрытия с учётом условий эксплуатации, категории агрессивности среды и особенностей работы конструкции позволяет существенно увеличить срок службы профилированного листа, снизить эксплуатационные риски и обеспечить надёжную работу строительного объекта на протяжении всего периода эксплуатации.

Автор статьи

Дмитрий Дёмочкин

Эксперт в области строительства с многолетним опытом. Окончил МГТУ им. Н.Э. Баумана по направлению Машиностроительные технологии. Специалист по строительству высотных и большепролетных зданий и сооружений. На практике знаю, что проектирование и возведение таких зданий и сооружений кардинально отличается от типовых проектов.

5

5 отзывов

Задать вопрос
