Классы арматуры: обозначения и характеристики

Арматура – неотъемлемый элемент железобетонных конструкций, обеспечивающий прочность и устойчивость зданий и сооружений. Разнообразие условий эксплуатации требует применения различных типов арматурной стали, отличающихся по классу.

Класс арматуры определяет её прочностные характеристики, свариваемость, устойчивость к нагрузкам и способность работать в конкретных условиях. Понимание различий между классами арматуры важно как при проектировании конструкций, так и при их практическом возведении.

Классификация и обозначения

Знание параметров арматуры позволяет подобрать такой класс, который будет соответствовать конкретным нагрузкам, климатическим условиям, типу конструкции и способу монтажа.

Основные параметры, по которым классифицируется арматура:

• Предел текучести. Минимальное напряжение, вызывающее остаточную деформацию, измеряется в МПа.
• Профиль поверхности. Гладкая или рифлёная (периодического профиля).
• Метод производства. Горячекатаная, холоднодеформированная или термомеханически упрочнённая.
• Свариваемость. Важна для монолитного строительства и изготовления каркасов.
• Область применения. От лёгких конструкций до сложных инженерных сооружений.

Такая систематизация позволяет стандартизировать арматурную сталь и использовать её согласно нормативам при проектировании и строительстве.

Обозначения и основные классы арматуры

Обозначения арматуры состоят из буквенного индекса и числового значения, указывающего её предел текучести. Наиболее распространённые обозначения включают классы от А240 до Ат1000. Каждому классу соответствует определённый уровень прочности и сфера применения.

Основные классы арматуры:

• А240. Гладкая арматура, обладающая низкой прочностью (с пределом текучести в 240 МПа). Используется преимущественно как дополнительный элемент, для монтажа и производства сварных сеток.
• А300. Арматура с рифлёной поверхностью, прочнее А240, применяется в армировании элементов с умеренными нагрузками.
• А400. Самый распространённый класс, обладает прочностью до 400 МПа, используется в фундаментах, балках, плитах, колоннах.
• А500 (A500C). Современная универсальная арматура с высокими прочностными показателями и хорошей свариваемостью. Находит применение почти во всех типах конструкций из железобетона.
• Ат600, Ат800, Ат1000. Термомеханически упрочнённая арматура для особо нагруженных конструкций, в том числе с предварительным напряжением.

Применение того или иного класса арматуры определяется расчётными нагрузками, климатом, геологическими условиями, а также технологией строительства.

Классы по способу производства

Метод производства арматуры также влияет на её показатели и места применения. В промышленности используются три основных метода изготовления арматурной стали:

1. Горячекатаная. Производится методом прокатки при высокой температуре. Отличается хорошей пластичностью, легко гнётся, широко применяется в монолитном строительстве.
2. Холоднодеформированная. Изготавливается путём вытяжки или волочения горячекатаной стали при комнатной температуре. Характеризуется высокой прочностью, но сниженной пластичностью, применяется там, где нет необходимости в гибке.
3. Термомеханически упрочнённая (ТМУ). Сочетает в себе отличную прочность и хорошую пластичность. Производится с применением закалки и дальнейшего отпуска, устойчива к ржавчине и агрессивным средам.

Каждый из видов находит применение в разнообразных типах сооружений, что зависит от проектных заявок и эксплуатационных условий.

Свариваемость и профиль поверхности

Важным критерием выбора арматуры считается её способность к сварке. Для монолитного домостроения, где активно используются сварные сетки и каркасы, рекомендуется использовать сварные марки, такие как А500С, которые имеют соответствующую пластичность и химический состав (пониженное количество углерода).

Также арматура делится на два основных типа по профилю:

1. Гладкая. С круглым сечением, без выступов. Используется в местах, где не требуется высокий уровень сцепки с бетоном.

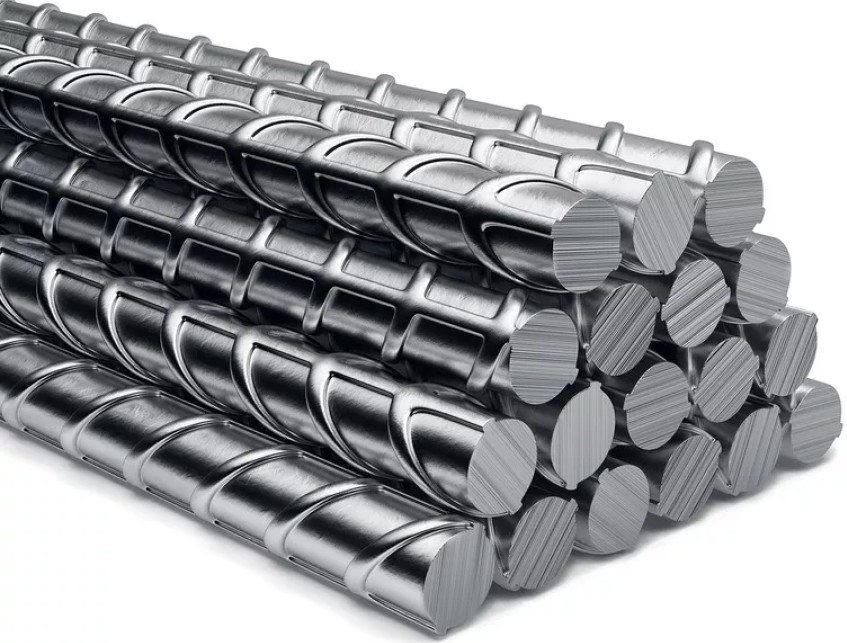

2. Периодического профиля (рифлёная). Обладает выступами и рёбрами, за счёт чего увеличивается сцепление с бетоном и повышается несущая способность конструкции.

Профиль влияет на надёжность конструкции при изгибающих и растягивающих нагрузках, особенно в несущих элементах зданий.

Классы арматуры отражают совокупность её механических и технологических характеристик, что позволяет точно подбирать нужный материал под конкретные условия строительства. Знание обозначений, способов производства и областей использования арматуры позволяет инженерам, проектировщикам и строителям принимать технически обоснованные решения, соответствующие требованиям нормативной документации.

Особенности и характеристики

Каждый класс обладает своими физико-механическими показателями, которые определяют его применимость в разнообразных строительных задачах. Понимание этих параметров необходимо для корректного проектирования конструкций из железобетона и выбора экономически и технически оправданных решений.

А240

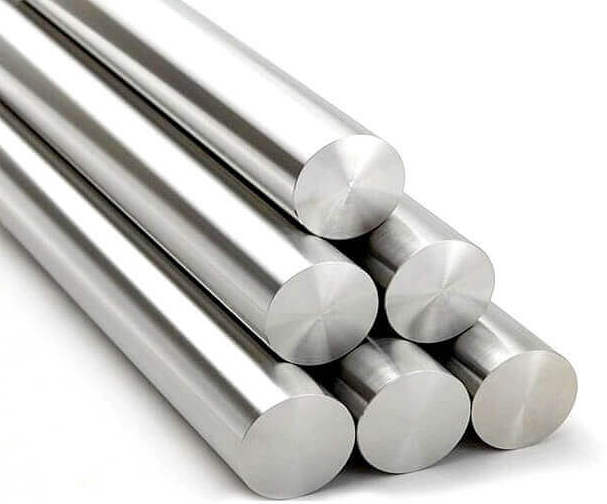

Арматура класса А240 (ранее обозначалась как А-I) – это гладкая сталь круглого сечения, с пределом текучести около 240 МПа. Она не имеет рифлений, из-за чего её сцепление с бетоном слабее, чем у арматуры периодического профиля. Используется в основном в качестве вспомогательного материала: для монтажных элементов, хомутов, вязки каркасов, изготовления сварных сеток и в ненагруженных частях конструкций.

Преимущества – лёгкость в работе, гибкость, низкая стоимость. Однако из-за ограниченной прочности и плохого сцепления с бетоном её не применяют в ответственных несущих конструкциях.

А300 и А400

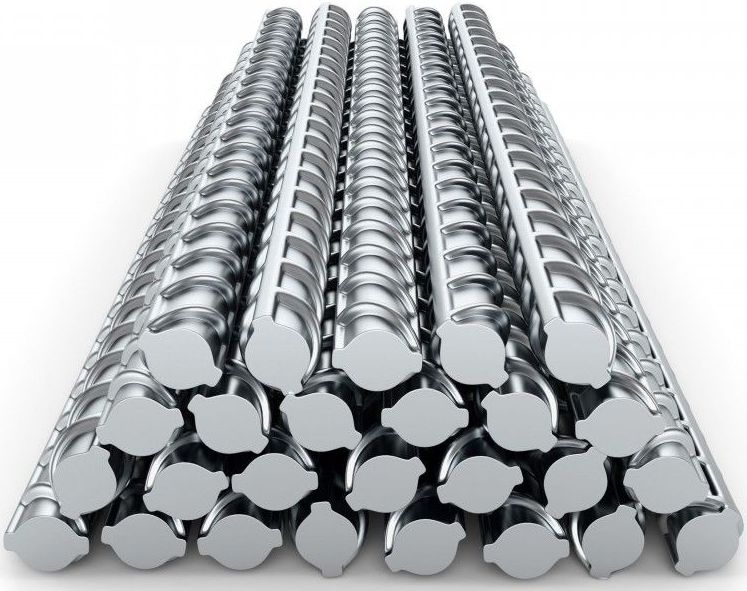

Классы А300 и А400 (соответствуют прежним А-II и А-III) представляют собой рифлёную арматуру, обладающую повышенной несущей способностью по сравнению с А240.

• А300. Предел текучести – около 300 МПа, используется в элементах с умеренной нагрузкой, например, плитах перекрытий, стенах.
• А400. Предел текучести – около 390-400 МПа, широко применяется в фундаментах, плитах, балках и колоннах.

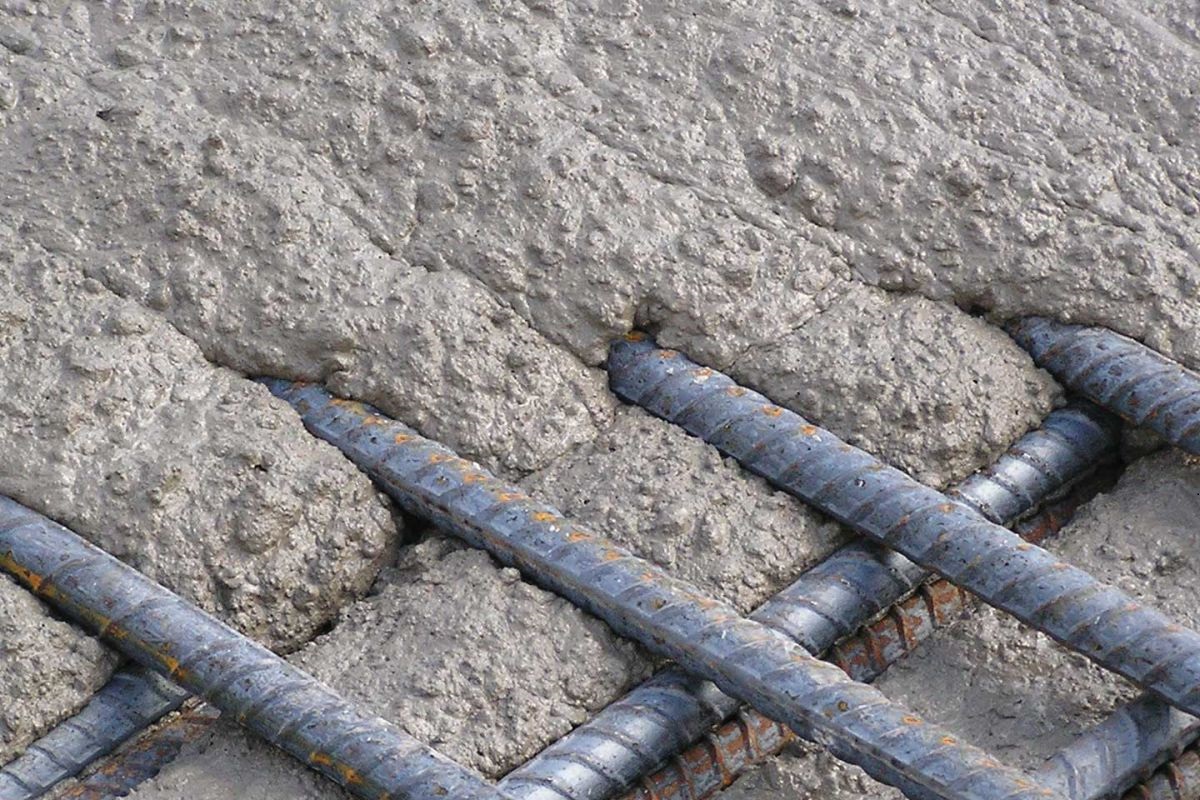

Рифления обеспечивают хорошее сцепление с бетоном, что позволяет использовать такую арматуру в рабочих зонах конструкций, воспринимающих растяжение и изгиб. А400 – один из самых востребованных классов в российском строительстве благодаря балансу между прочностью, надёжностью и доступностью.

А500 и A500C

Класс А500 (чаще в виде A500C; А-III) стал стандартом в монолитном строительстве. Он обладает пределом текучести порядка 500 МПа, высокой свариваемостью и хорошей пластичностью.

Особенности арматуры A500C:

• Повышенная прочность и надёжность при меньшем расходе металла (экономия до 15-20% по сравнению с А400)
• Отличная свариваемость без необходимости дополнительной подготовки
• Возможность применения в сейсмически активных районах и при высоких нагрузках

Этот класс стал предпочтительным для производства арматурных сеток, каркасов и других элементов в жилом и промышленном строительстве.

Ат600, Ат800, Ат1000

Классы Ат600 (А-IV), Ат800 (А-V), Ат1000 (А-VI) – это арматура, полученная методом термомеханического упрочнения (ТМУ). Она обладает высокой прочностью и достаточной пластичностью, что делает её незаменимой в предварительно напряжённых конструкциях, а также в мостостроении и высотных сооружениях.

Эти классы позволяют существенно снижать массу и сечение конструктивных элементов, благодаря чему уменьшается общий вес сооружения. Однако они требуют повышенного контроля качества и соблюдения требований нормативных документов при проектировании и монтаже.

Каждый класс арматуры рассчитан на определённый уровень нагрузки и условия эксплуатации. Прочностные характеристики, свариваемость, сцепление с бетоном и пластичность – ключевые параметры, влияющие на выбор материала. Оптимальный подбор класса позволяет не только обеспечить безопасность сооружения, но и снизить расход металла и стоимость строительства.

Сферы применения

Различные классы арматурной стали находят применение в зависимости от типа конструкции, расчётных нагрузок, условий эксплуатации и технологии строительства. Выбор класса арматуры напрямую влияет на надёжность, устойчивость и долговечность железобетонных конструкций.

Частное строительство

В малоэтажном и частном строительстве нагрузки на конструкции сравнительно невысокие, поэтому арматура применяется преимущественно классов А240, А300 и А400. Здесь важно учитывать удобство работы с материалом и его стоимость.

Низкие требования к сварке и высокая гибкость делают такие классы удобными для индивидуального застройщика.

Промышленное и гражданское строительство

В многоэтажном строительстве, при возведении коммерческих, общественных и производственных объектов применяются арматурные стали повышенной прочности – в основном классы А400, A500C и Ат600.

В таких сооружениях часто используют сварные и вязаные арматурные каркасы, что требует хорошей свариваемости и пластичности.

Армирование железобетонных конструкций

Каждый элемент железобетонной конструкции требует определённого класса арматуры в зависимости от его функций:

• Фундаменты и ростверки. Используют арматуру А400 или A500C, способную выдерживать изгиб и растяжение от нагрузки здания.

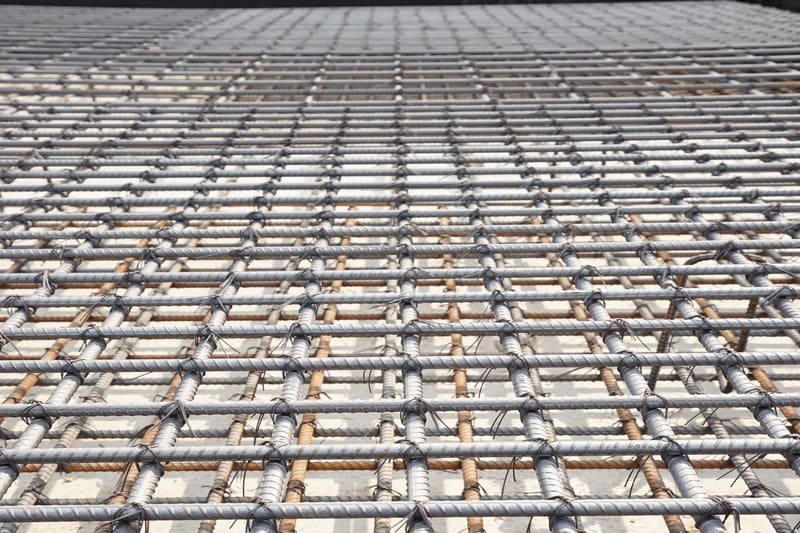

• Плиты перекрытий и стены. Преимущественно A500C за счёт возможности сварки сеток и каркасов.
• Колонны и балки. Применяют A500C или Ат600, так как эти элементы несут основные вертикальные и поперечные нагрузки.
• Железобетонные изделия (ЖБИ). Используют арматуру с высокой точностью и прочностью (A500C, Ат600, Ат800), особенно в заводском производстве.

Для поперечного армирования (хомуты, стремянки) может использоваться гладкая арматура А240, поскольку она воспринимает значительно меньшие нагрузки.

Специальные условия применения

В ряде случаев выбор арматуры обусловлен не только нагрузками, но и особыми условиями эксплуатации:

• Агрессивные среды (промышленные здания, сельхозобъекты, прибрежные зоны) требуют использования арматуры с антикоррозионным покрытием либо термоупрочнённой стали (Ат600 и выше).
• Сейсмически активные зоны – здесь предпочтение отдают A500C и Ат800, так как они обладают высокой пластичностью и способностью поглощать энергию деформаций.
• Мостостроение, тоннели, высотные здания – используют арматуру классов Ат800-Ат1000 для обеспечения максимальной прочности при минимальном сечении.

Также в отдельных случаях применяются композитные или нержавеющие арматурные материалы, но их классификация и нормы отличаются от стальных аналогов.

Правильный выбор класса арматуры зависит от множества факторов: типа сооружения, нагрузок, условий эксплуатации, технологии монтажа. Умелое комбинирование различных классов позволяет обеспечить необходимую прочность конструкции при разумных затратах.

Сравнение классов арматуры

Для удобства выбора арматурной стали при проектировании и расчётах важно иметь перед глазами сводную таблицу с основными характеристиками классов арматуры. Это позволяет быстро сориентироваться в параметрах материала и подобрать оптимальный вариант по прочности, свариваемости, назначению и другим показателям.

Перед приведением таблицы напомним, что основные параметры, по которым отличаются классы арматуры, включают:

1. Предел текучести – напряжение, при котором изделие необратимо деформируется
2. Временное сопротивление разрыву – максимальное напряжение до разрушения
3. Относительное удлинение – показатель пластичности
4. Профиль стержня – гладкий или периодический (рифлёный)
5. Свариваемость – способность материала сохранять прочность после сварки
6. Тип производства – горячекатаная, холоднодеформированная или термомеханически упрочнённая (ТМУ)

Данная таблица позволяет систематизировать выбор арматуры по ключевым характеристикам. В зависимости от требований проекта можно быстро определить подходящий класс. Использование актуальных нормативов и характеристик арматурных сталей обеспечивает соответствие строительным стандартам и требованиям безопасности.

Нормативные документы и ГОСТы

Производство, применение и расчёт арматурной стали строго регулируются рядом нормативных документов. Эти стандарты определяют требования к механическим параметрам, химическому составу, форме профиля, допускам по массе и размеру, а также правилам испытаний и маркировке. Соблюдение ГОСТов и СНиПов – обязательное условие для обеспечения безопасности и надёжности строительных конструкций.

Вот основные нормативные документы, действующие в РФ, которые необходимо учитывать при выборе, расчётах и закупке арматуры:

1. ГОСТ 5781-82 (действует с ограничениями). Один из старейших нормативов, охватывает горячекатаную арматуру классов А240, А300, А400. Устанавливает допустимые отклонения по диаметру, весу и длине, требования к химическому составу и механическим характеристикам.
2. ГОСТ 52544-2006. Современный ГОСТ, регламентирующий наиболее востребованный класс A500C, включая его механические свойства, характеристики свариваемости, требования к внешнему виду, маркировке и упаковке.
3. ГОСТ 10884-94. Регламентирует арматуру классов Ат400-Ат1000, получаемую термомеханическим упрочнением. Определяет требования к прочностным показателям, технологии изготовления, испытаниям и сертификации.
4. СП 63.13330.2018 (актуализированная версия СНиП 52-01-2003). Содержит нормы проектирования армирования железобетонных конструкций, включая правила расчёта армирования, классы прочности, коэффициенты условий работы и другие значения.
5. СП 14.13330.2014 (актуализированная редакция СНиП II-23-81). Применим в случаях комбинированного армирования или проектирования конструкций с предварительным напряжением.
6. СТО АСЧМ 7-93 / 7-2013. Стандарты Ассоциации строительных компаний. Дополняют ГОСТы по производству арматуры, включая особые требования к профилю, геометрии и допускам.

ГОСТы и строительные правила обеспечивают стандартизацию и безопасность использования арматурной стали в строительстве. Каждый класс арматуры подчиняется определённым нормативам, которые диктуют его прочностные характеристики, свариваемость, форму профиля и массу. Знание и соблюдение этих документов – основа качественного проектирования и исполнения строительных работ.

Знание свойств арматуры различных классов позволяет грамотно подбирать материал под конкретные задачи. Классы определяют не только прочность, но и особенности монтажа, взаимодействие с бетоном, устойчивость к коррозии и способность выдерживать деформации. Учитывая эти характеристики, проектировщики и строители обеспечивают надёжность и долговечность зданий в соответствии с действующими нормами и стандартами.
