Гибка арматуры — это важный этап при создании конструкций из железобетона, от которого зависят прочностные показатели и надёжность всего здания. Грамотно изогнутые элементы обеспечивают необходимую сцепку с бетоном, способствуют правильному распределению нагрузок и минимизируют разрушение конструкции.
Независимо от того, работаете ли вы на крупной стройке или занимаетесь частным строительством, важно знать, как правильно гнуть арматуру, какие инструменты использовать и какие нормы соблюдать.

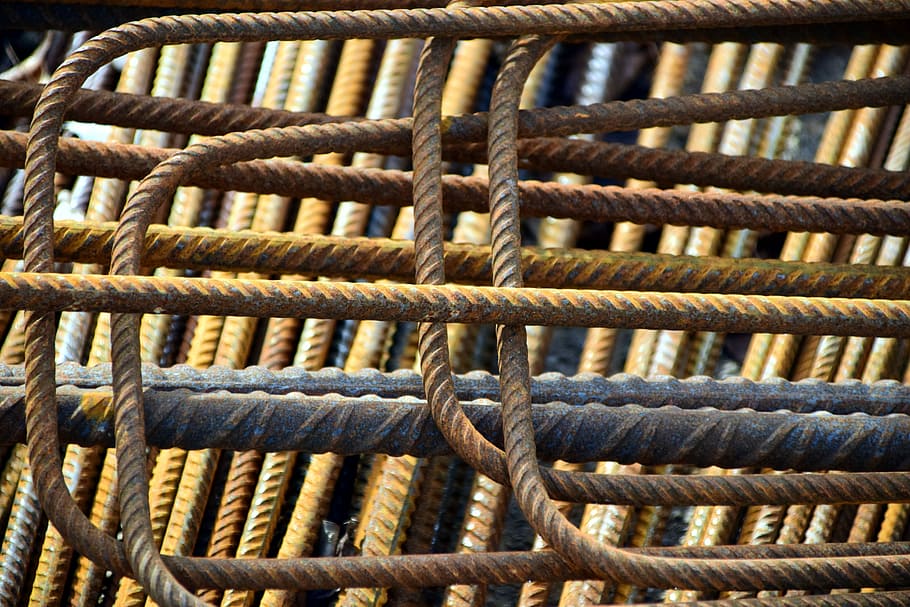

Как гнут арматуру
Метод гибки зависит от диаметра арматуры, марки стали и конкретных требований проекта. Процесс может выполняться как вручную, так и с помощью механизированных устройств. Важно соблюдать строительные нормы и правила, чтобы не нарушить прочностные характеристики арматуры.
При неправильной гибке в месте перегиба могут образоваться трещины или внутренние напряжения, которые ослабляют элемент. Именно поэтому существуют предельные значения и радиусы гиба.
Предельные значения гиба арматуры
СНиП и СП регламентируют минимальные радиусы изгиба арматурных стержней в зависимости от их диаметра и класса стали. Нарушение этих норм может привести к потере несущей способности элемента.
- Минимальный радиус изгиба. Для арматуры класса A500 (и аналогичных) минимальный внутренний радиус изгиба должен составлять не менее: 4 диаметров стержня — для арматуры диаметром до 25 миллиметров и 5 — для диаметров свыше 25 миллиметров.
- Допустимые углы изгиба. Наиболее распространёнными углами являются 90° и 135°, также допускается изгиб под 180°, если этого требует проект. Угол изгиба должен быть плавным, без резких переходов.
- Перегиб. Повторная гибка (перегиб) допускается только в случае, если используется арматура, допускающая многократную деформацию (обычно горячекатаная). При этом необходимо избегать образования трещин и изломов.
Соблюдение этих предельных параметров позволяет сохранить механические свойства стали и обеспечить долговечность конструкции.
Инструмент для загиба арматуры
Для гибки арматуры используются как простейшие ручные приспособления, так и профессиональное механизированное оборудование. Выбор инструмента зависит от объёма работ, диаметра арматуры и требуемой точности изгиба.
Основные виды инструментов:

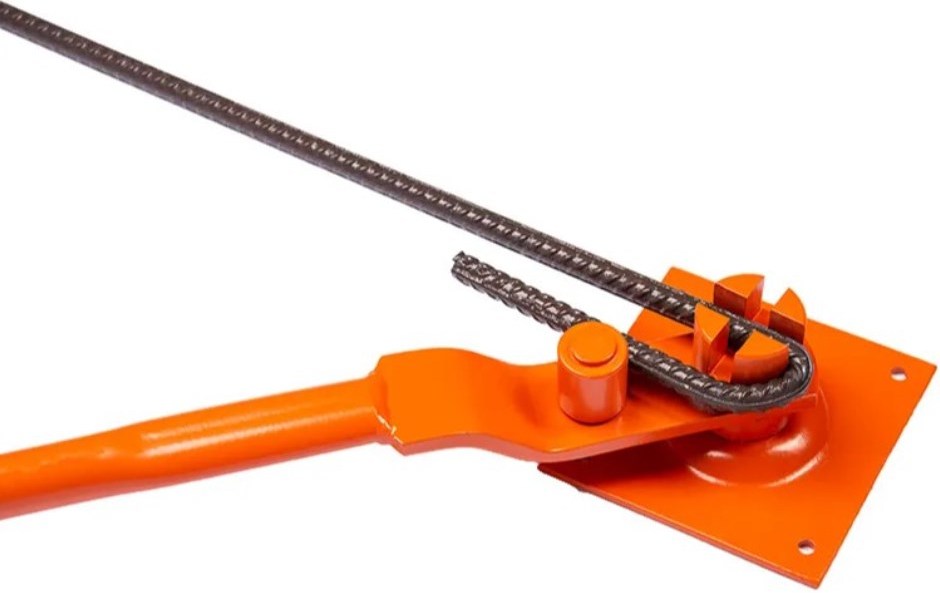

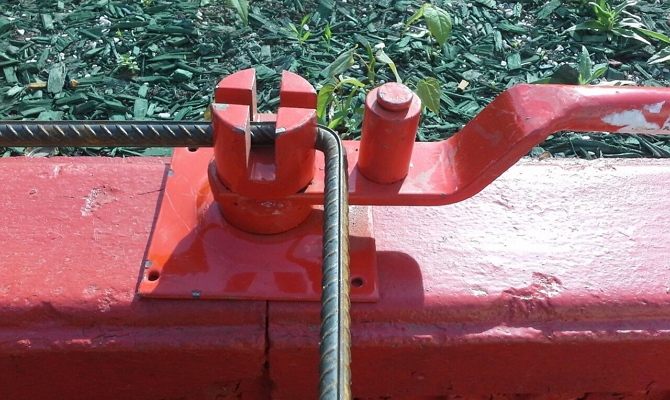

- Арматурогиб ручной. Используется на небольших стройплощадках или в частном строительстве. Состоит из рычага и упорной пластины. Позволяет гнуть арматуру диаметром до 16 миллиметров. Прост в использовании, не требует электропитания.
- Механический арматурогиб. Применяется при больших объёмах работ. Обеспечивает высокую точность и одинаковый радиус гиба на всех заготовках. Может быть ручным, педальным или с электроприводом.

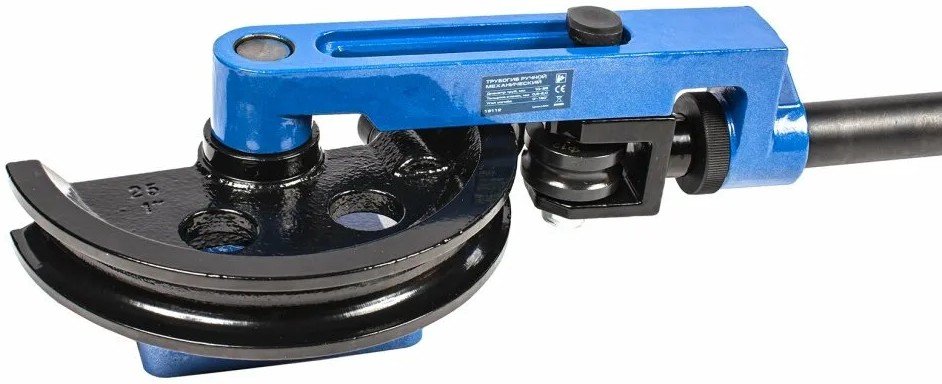

- Трубогиб (универсальный гибочный инструмент). Подходит для гибки как труб, так и арматуры небольшого диаметра. Обеспечивает аккуратный изгиб под заданным углом.
- Электрогидравлические станки. Это профессиональное оборудование для гибки арматуры диаметром до 40 миллиметров. Позволяют гнуть заготовки под различными углами с высокой скоростью и точностью. Используются на крупных строительных объектах.
- Импровизированные средства. В условиях ограниченного доступа к инструментам иногда используют подручные материалы: металлические трубы, тиски, сварные рамы. Однако такой способ менее точен и может привести к повреждению арматуры, если не соблюдать правила гибки.
При выборе инструмента важно учитывать не только диаметр арматуры, но и требования к качеству изгиба. Использование неподходящего оборудования может привести к ослаблению арматуры и снижению прочности всей конструкции.
Как правильно гнуть арматуру
Правильная гибка арматуры требует соблюдения технологии, учёта физических свойств металла и применения подходящего инструмента.
Арматура должна быть очищена от ржавчины и загрязнений в месте изгиба. Гибка выполняется плавно, без резких усилий, чтобы не допустить трещин. Если существует необходимость, то несколько одинаковых изгибов можно выполнить по шаблону для точного совпадения.
Изгиб производят на холодную — нагревать арматуру запрещено, так как это меняет структуру стали!
В зависимости от задач в строительстве арматуру могут гнуть под разными углами и формами.
Под 90 градусов
Гибка арматуры под 90° — один из самых востребованных вариантов. Такие элементы применяются в угловых соединениях каркасов, армировании фундаментных лент, плит и колонн.
Порядок действий:
- Отмерьте и отметьте место изгиба мелом или маркером
- Закрепите арматуру в арматурогибе или между двух упоров
- Медленно надавливайте на свободный конец, сгибая прут до нужного угла
- Убедитесь, что изгиб выполнен ровно, без заломов
Если гибка выполняется вручную, то удобно использовать длинный рычаг для увеличения усилия. Главное, не допускайте «перелома» в месте изгиба — угол должен быть плавным.
Под прямым углом
На первый взгляд, это то же самое, что и изгиб под 90°, но в строительной практике часто под «прямым углом» понимают не резкий угол, а элемент формы «Г», «П» или «Т». Такие изгибы часто применяются при изготовлении соединительных элементов, поперечных хомутов и фиксаторов.
Рекомендации:
- Отмерьте нужную длину плеча и наметьте изгиб
- При гибке учитывайте компенсацию на радиус — он немного «съест» длину прута
- После изгиба проверьте угол — допустимы небольшие отклонения (до 2-3°), но лучше подогнать под шаблон
Если нужно гнуть сложную форму (двойной изгиб, зигзаг и тому подобные), лучше использовать шаблон или предварительно выполнить разметку на плоскости.
В кольцо
Гибка в кольцо применяется при создании круглых хомутов, спиралей или замкнутых контуров в армирующих каркасах (например, при армировании колонн или столбов).
Как гнуть:
- Возьмите трубу подходящего диаметра или ролик — он будет использоваться как шаблон
- Закрепите один конец арматуры и начинайте оборачивать её вокруг шаблона
- Делайте витки равномерно, избегая перегибов и изломов
- При необходимости закрепите форму сваркой или проволокой
Диаметр кольца должен быть не менее 8-10 диаметров самой арматуры, чтобы не нарушить её структуру.
Для ровного круга используйте гибочное оборудование с роликами.
Правильно выполненные изгибы не только обеспечивают прочность конструкции, но и значительно ускоряют процесс монтажа арматурных каркасов.
Как гнуть арматуру для фундамента
При возведении фундамента арматура выполняет важную роль — она принимает растягивающие нагрузки, усиливая конструкцию из бетона. Чтобы обеспечить прочность и устойчивость фундамента нужно правильно изогнуть арматуру в местах сопряжений, углов, соединений стержней, как продольных, так и поперечных. Нарушение технологии гибки может привести к тому, что снизится несущая способность фундамента и появятся трещины.
Особенности гибки для фундамента:
- Угловые элементы — гнутся под 90° или 135°, чтобы обеспечить надёжное соединение продольных стержней без сварки. Особенно важно в ленточных и плитных фундаментах.
- П-образные и Г-образные элементы — используются для перевязки арматуры в вертикальной и горизонтальной плоскости.
- Анкеровочные участки — изгибаются для заделки концов арматуры в тело бетона (чаще всего — крюки, петли или загнутые концы).
- Хомуты и поперечные связи — гнутся в виде замкнутых или частично замкнутых фигур, фиксируют форму каркаса и предотвращают смещение стержней.
Перед гибкой всегда необходимо определить диаметр и класс арматуры, проверить длину заготовки с учётом радиуса изгиба. Для точной геометрии лучше использовать шаблон или чертёж.
Как гнуть лягушки из арматуры
«Лягушки» — это специальные фигурные элементы из арматуры, которые укладываются на дно траншеи или опалубки для приподнятия основного каркаса фундамента над землёй и обеспечения защитного слоя бетона. Они предотвращают контакт арматуры с почвой, защищая от коррозии.
Как изготовить «лягушку»:
- Используется арматура диаметром 8-12 миллиметров

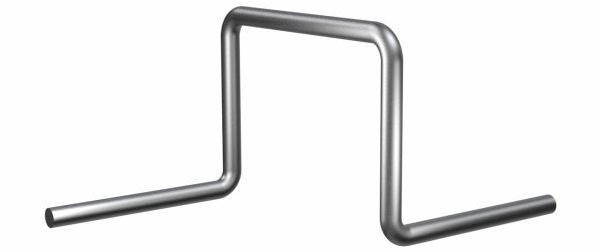

- Заготовка сгибается в виде перевёрнутой буквы «П», где ножки опираются на землю, а верхняя часть поддерживает основной армирующий пояс
- Высота «лягушки» соответствует проектному защитному слою бетона (обычно 40-70 миллиметров)
- При необходимости внутрь добавляют поперечную перемычку или загибы на концах для устойчивости
Из инструментов стоит отдать предпочтение ручному арматурогибу или тискам с рычагом. Изгиб выполняется под прямым углом, с плавными переходами, без изломов.
Располагайте «лягушек» с шагом 0.5-1 метр для равномерной опоры всей конструкции. Это обеспечит правильное положение арматурного каркаса в теле бетона и повысит срок службы фундамента.
Гибка арматуры для фундамента требует особой внимательности, так как любые ошибки на этом этапе могут повлиять на надёжность всей постройки.
Как выпрямить арматуру
Иногда в процессе транспортировки, хранения или демонтажа арматура может деформироваться — изгибаться, скручиваться или терять прямолинейность. Для повторного использования или точной укладки таких стержней их необходимо выпрямить. Однако делать это нужно с осторожностью, чтобы не повредить структуру металла и не ослабить его прочность.
Не выпрямляйте сильно изогнутые участки многократно — при повторной правке возможны микротрещины. Лучше отрезать повреждённую часть.
Основные способы выпрямления арматуры:
- Ручной способ. Подходит для арматуры малого диаметра (до 12-14 миллиметров) и при небольшом объёме работ. Для начала необходимо закрепить один конец арматуры в тисках или зафиксировать его между упорами. Используя трубу-рычаг или монтировку, аккуратно разгибайте изогнутый участок. Далее плавными движениями добейтесь максимально прямой формы без резких перегибов. При необходимости используйте деревянный молоток или киянку для корректировки мелких изгибов.
- С использованием выпрямителя. Для арматуры среднего и большого диаметра лучше применять механическое или электрическое оборудование — арматуровыпрямители. Так, арматура пропускается через систему роликов, которые одновременно вращают и выпрямляют стержень. Этот способ подходит для объектов, размещённых на строительных базах и крупных стройках, где необходимо быстро и точно выпрямить большое количество материала.
- Подручные средства. Если специального инструмента нет, можно использовать два прочных упора и трубу. Для этого необходимо положить арматуру между упорами, надавить на изгиб при помощи рычага (например, обрезка трубы) и плавно выправить дугу до нужного состояния.
Проверяйте прямолинейность с помощью строительного уровня, шнура или шаблона.
Выпрямленная арматура может использоваться в конструкциях только при условии, что она не имеет повреждений, трещин и потеряла не более 10% сечения в месте деформации!
Гибка арматуры — важный и ответственный этап в строительстве железобетонных конструкций. От правильности выполнения изгибов зависит не только прочность каркаса, но и долговечность всего здания. Соблюдение нормативов, использование подходящего инструмента и точная работа с материалом позволяют избежать повреждений арматуры и обеспечить надёжность соединений.
Вне зависимости от того, гнёте ли вы арматуру вручную для частного фундамента или используете профессиональное оборудование на стройке, важно учитывать допустимые радиусы, избегать резких перегибов и не допускать перегрева металла.
