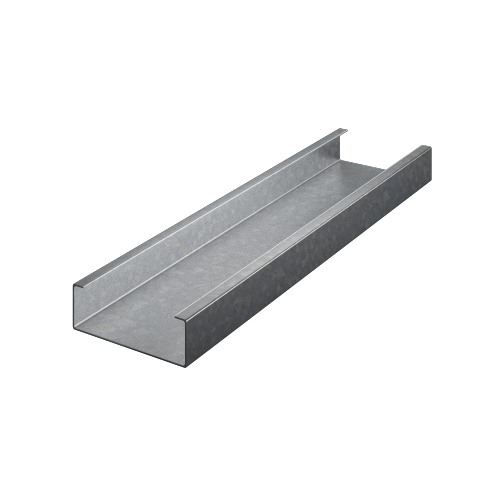

С-образный профиль С-150х70х1,2

Оцинкованный стоечный профиль небольшого размера применяется в качестве каркаса зданий с малым количеством этажей и прочих конструкциях, не подвергающихся высоким нагрузкам. Такой типоразмер направляющего профиля изготавливается длиной от 0,35 до 12 метров из оцинкованного холоднокатаного проката толщиной от 0,7 до 4 мм.

Таблица стандартных сечений стоечных С-образных профилей ЛСТК (размеры указаны в миллиметрах)

t С-70 (Н=70) С-100 (Н=100) С-130 (Н=130) С-150 (Н=150) С-150 (Н=150) С-180 (Н=180) С-200 (Н=200) С-250 (Н=250) С-300 (Н=300)
В С В С В С В С В С В С В С В С В С
0,7 45 13 45 13 50 14 45 10 70 15 55 15 50 10 70 17 -
-
1 45 14 45 14 50 15 45 10 70 15 55 15 50 10 70 17 -
-
1,2 45 15 45 15 50 15 45 10 70 16 55 16 50 11 70 18 75 16
1,5 50 10 50 10 50 16 45 11 70 17 55 17 50 12 70 19 75 16
2 50 12 50 12 50 17 45 13 70 18 60 13 50 13 70 20 75 18
2,5 -
-
-
-
-
-
50 10 75 16 60 16 55 11 75 18 75 20
3 -
-
-
-
-
-
50 12 75 18 60 17 55 13 75 20 80 17
3,5 -
-
-
-
-
-
50 13 75 19 65 14 55 14 76 20 80 18
4 -
-
-
-
-
-
50 14 75 20 65 15 55 15 77 20 80 19
ширина заготовки (справочная величина) 178 208 250 250 312 312 312 416 470

Похожие изделия ЛСТК (лёгкие стальные тонкостенные конструкции):


Вид профиля
Стоечный профиль С-образной формы

Чертеж С-образного стоечного профиля:

Чертеж С-образного стоечного профиля Производственное объединение «Эталон»

Технические характеристики стоечного профиля С-150:

Тип профиля Сечение профиля Н/В/С, мм Толщина металла t, мм Момент инерции Ix (см4) Момент сопротивления Wx (см3) Момент инерции Iy (см4) Момент сопротивления Wy (см3) Радиус инерции ix (см) Радиус инерции iy (см) Координата центра масс Z0 (см)
С-150х45х0,7 150/45/10 0,7 58,25 7,78 4,3 1,28
5,75
1,56
1,07
С-150х70х0,7 150/70/15 0,7 80,37 10,74 14,53 3,03
6,07
2,58
2,13
С-150х45х1,0 150/45/10 1,0 83,22 11,1 6,15 1,82
5,75
1,56
1,07
С-150х70х1,0 150/70/10
1,0 114,66 15,29 20,71 4,30
6,07
2,58
2,13
С-150х45х1,2 150/45/10 1,2 96,68 12,96 6,93 2,09
5,69
1,53
1,04
С-150х70х1,2 150/70/16 1,2 134,9 18,08 24,45 5,17
6,02 2,56 2,13
С-150х45х1,5 150/45/11 1,5 121,83 16,3 8,95 2,71 5,69 1,55 1,07
С-150х70х1,5 150/70/17 1,5 169,39 22,66 31,16 6,61 6,01 2,58 2,16
С-150х45х2,0 150/45/13 2,0 165,01 22 12,71
3,87 5,7 1,58 1,12
С-150х70х2,0 150/70/18 2,0 226,62 30,22 42,29
8,97 6,01 2,6 2,19
С-150х50х2,5 150/50/10 2,5 203,62 27,24 17,15
4,68 5,69 1,65 1,16
С-150х75х2,5 150/75/16 2,5 282,14 37,75 56,7
11,24 6 2,69 2,28
С-150х50х3,0 150/50/12 3,0
243,58 32,48 20,48
5,55 5,69 1,65 1,16
С-150х75х3,0 150/75/18 3,0 337,81 45,04 67,83
13,37 6 2,69 2,28
С-150х50х3,5 150/50/13 3,5 280,45 37,52 24,18
6,74 5,64 1,66 1,19
С-150х75х3,5 150/75/19 3,5 387,86 51,89 79,39
15,98 5,94 2,69 2,31
С-150х50х4,0 150/50/14 4,0 319,51 42,6 27,52 7,61
5,64 1,66 1,18
С-150х75х4,0 150/75/20 4,0 442,28 58,97 90,48 18,11 5,94 2,69 2,3
