Направляющий профиль СПU 150х66

Нет в наличии

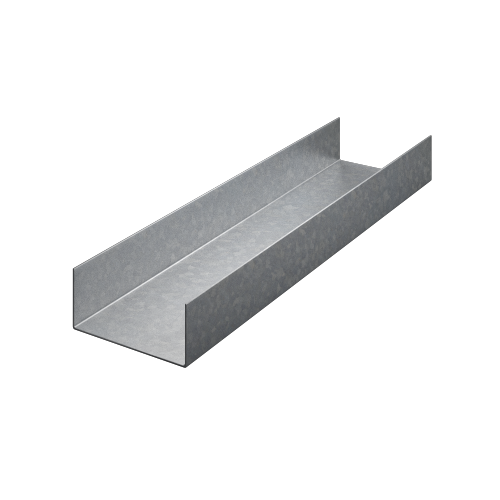

Оцинкованный профиль СПU150х66

Оцинкованный профиль U-образной формы среднего размера для конструкций из ЛСТК профиля со средней или большой нагрузкой, могут использоваться на больших прогонах обрешетки.

Небольшой вес и высокая жесткость позволяют использовать этот профиль в различных элементах конструкций.

Этот профиль изготавливается длиной от 0,2 до 15 метров из оцинкованного холоднокатаного проката толщиной от 1,2 до 4,0 мм. Профили другой толщины и размеров изготавливаются на заказ.

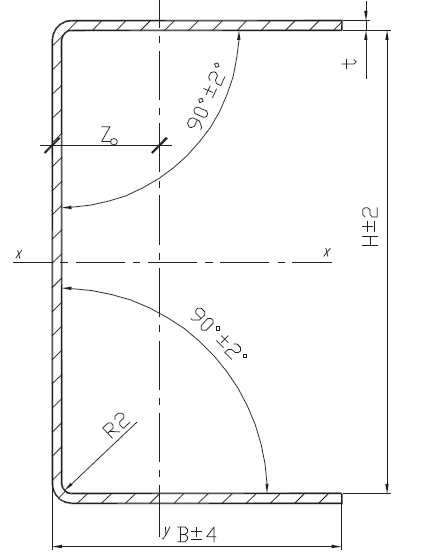

Чертеж U-образного направляющего профиля

чертеж направляющего профиля U
Технические характеристики направляющего профиля СПU150x66*
Обозначение H/B, мм t, мм Площадь сечения, см2 Масса 1м, кг Справочные значения
Ix, см 4 Wx, см 4 Iy, см 3 Wy, см 3 rX, см rY, см Z0, см
СПU 150х1,2 150/66 1,2 3,31 2,71 76,99 8.28 0,87 0,14 5,95 2,09 1,61
СПU 150х1,5 1,5 4,16 3,34 112,3 14,68 1,78 0,36 6,04 2,08 1,61
СПU 150х2,0 2,0 5,5 4,39 160,2 20,81 4,56 0,92 6,06 2.07 1,62
СПU 150х2,5 2,5 6,8 5,41 212,1 27,36 9,77 1,97 6,07 2,06 1,64
СПU 150х3,0 3,0 8,10 6,31 267,7 34,27 18,07 3,65 6,08 2,05 1,65
СПU 150х3,5 3,5 9,38 7,44 325,2 41,43 29,75 6,03 6,09 2,04 1,67
СПU 150х4,0 4,0 10,64 8,24 385,3 48,77 44,09 8,96 6,11 2,03 1,68

* на основании ТУ 1122-003-56881834-2011.
Ширина заготовки279 мм.
