Направляющий профиль U100х65

Добавить в сравнение

HARD_SELECT

Тип покрытия:
Толщина (мм):
Цвет покрытия:
Длина листа (мм):
Количество (шт):
Количество м.пог.
0
Количество м.кв.
0
Масса (кг в м.пог.):
1.28
Цена за м.пог. / Цена за лист
0 / 0
Сумма: 90.00 руб. в наличии
Описание

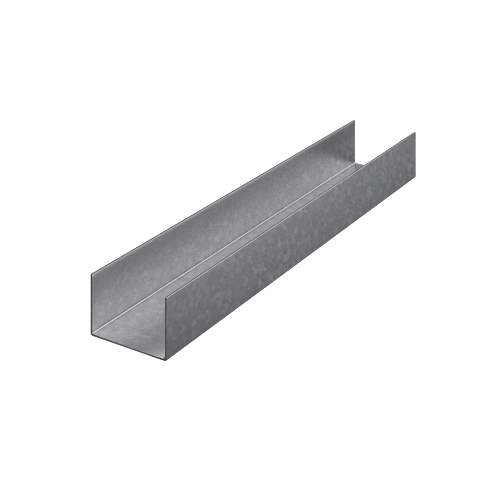

Оцинкованный профиль U100х65

Оцинкованный профиль небольшого размера для использования на обрешетке с небольшим прогоном и ограждающих конструкциях, которые обшиваются легким профнастилом.

Этот типоразмер направляющего профиля изготавливается длиной от 0,2 до 15 метров из оцинкованного холоднокатаного проката толщиной от 0,7 до 1,2 мм.

Цены
Отзывы
У данного товара еще нет ни одного отзыва. Будьте первыми!
Технические характеристики

Чертеж U-образного направляющего профиля

чертеж направляющего профиля U
Технические характеристики направляющего профиля U100x65*
Обозначение H/B, мм t, мм Площадь сечения, см2 Масса 1м, кг Справочные значения
JX, см 4 JY, см 4 WX, см 3 WY, см 3 IX, см IY, см Z0, см
U 100х0,7 100/65 0,7 1,61 1,28 28,89 7,29 5,7 1,57 4,24 2,13 1,85
U 100х1,0 1,0 2,26 1,8 39,2 10,2 7,83 2,22 4,16 2,13 1,89
U 100х1,2 1,2 2,7 2,15 46,7 12,2 9,34 2,65 4,16 2,12 1,9
U 100х1,5 1,5 3,37 2,67 57,8 15,1 11,57 3,3 4,14 2,12 1,91
U 100х2,0 2,0 4,47 3,55 75,9 19,9 15,18 4,37 4,12 2,11 1,93
* на основании ТУ 1122-004-56881834-2013.
Ширина заготовки 222 мм.
