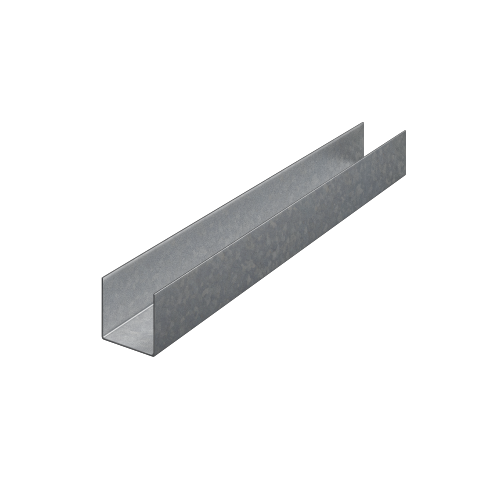

Оцинкованный профиль U70х65

Экономичный профиль небольшого размера для использования на обрешетке с небольшим прогоном и ограждающих конструкциях, которые обшиваются легким профнастилом.

Этот типоразмер направляющего профиля изготавливается длиной от0,2 до 15 метров из оцинкованного холоднокатаного проката толщиной от 0,7 до 1,2 мм.

Чертеж U-образного направляющего профиля

чертеж направляющего профиля U
Технические характеристики направляющего профиля U70x60
Обозначение H/B, мм t, мм Площадь сечения, см2 Масса 1м, кг Справочные значения
JX, см 4 JY, см 4 WX, см 3 WY, см 3 IX, см IY, см Z0, см
U 70х0,7 70/65 0,7 1,4 1,1 13,36 6,49 3,72 1,48 3,09 2,15 2,13
U 70х1,0 1,0 2 1,56 19,23 9,23 5,34 2,11 3,1 2,15 2,13
U 70х1,2 1,2 2,4 1,86 23,19 11,04 6,41 2,53 3,11 2,14 2,14
U 70х1,5 1,5 3 2,31 29,19 13,74 8 3,15 3,12 2,14 2,14
U 70х2,0 2,0 4 3,07 39,4 18,17 10,65 4,18 3,14 2,14 2,15

Ширина заготовки 192 мм.
