Профиль направляющий U-200x57x4,0 – купить в Москве и СПб по цене 1 668.00 руб. в интернет-магазине «Эталон»

Нет в наличии

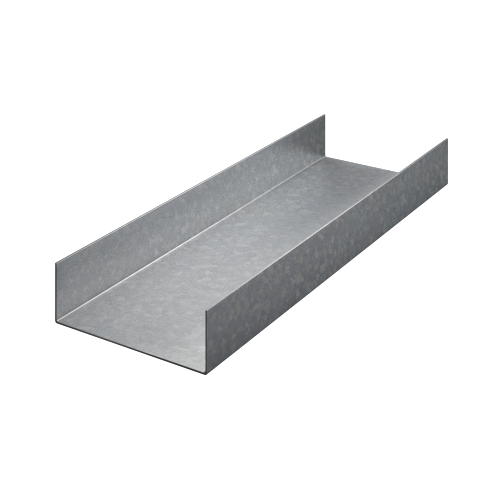

U-образный профиль U-200x57x4,0

Оцинкованный направляющий профиль U-200 обладает высотой 200 миллиметров и имеет достаточную прочность. Используется в конструкциях ЛСТК различного назначения, таких как каркасы ангаров, каркасы коттеджей, ферм, коровников и прочих зданий, которые будут обшиваться профилированным листом. Такой типоразмер направляющего профиля изготавливается длиной от 0,35 до 12 метров из оцинкованного холоднокатаного проката толщиной от 0,7 до 4 мм.

Таблица стандартных сечений направляющих U-образных профилей ЛСТК (размеры указаны в миллиметрах)

t	U-70 (Н=70)	U-70 (Н=70)	U-100 (Н=100)	U-100 (Н=100)	U-130 (Н=130)	U-150 (Н=150)	U-180 (Н=180)	U-200 (Н=200)	U-250 (Н=250)	U-300 (Н=300)
t	В	В	В	В	В	В	В	В	В	В
0,7	55	44	55	40	40	51	67	57	84	-
1	55	44	55	40	40	51	67	57	84	-
1,2	55	44	55	40	40	51	67	57	84	59
1,5	56	45	56	41	40	52	67	58	85	60
2	56	45	56	41	41	52	68	58	85	60
2,5	-	-	-	-	-	53	68	59	86	61
3	-	-	-	-	-	53	68	59	86	61
3,5	-	-	-	-	-	53	69	59	86	62
4	-	-	-	-	-	53	69	59	86	62
ширина заготовки (справочная величина)	178	156	208	178	208	250	312	312	416	416

Похожие изделия ЛСТК (лёгкие стальные тонкостенные конструкции):

Вид профиля
Направляющий профиль U-образной формы

Чертеж U-образного направляющего профиля:

Направляющий профиль U ЛСТК Производственное объединение «Эталон»

Технические характеристики направляющего профиля U-200:

Тип профиля	Сечение профиля Н/В/С, мм	Толщина металла t, мм	Момент инерции Ix (см4)	Момент сопротивления Wx (см3)	Момент инерции Iy (см4)	Момент сопротивления Wy (см3)	Радиус инерции ix (см)	Радиус инерции iy (см)	Координата центра масс Z0 (см)
U-200х57х0,7	200/57	0,7	126,06	12,56	6,57	1,39	7,58	1,73	1,08
U-200х57х1,0	200/57	1,0	179,95	17,91	9,39	1,99	7,58	1,73	1,07
U-200х57х1,2	200/57	1,2	215,83	21,45	11,27	2,38	7,58	1,73	1,07
U-200х57х1,5	200/57	1,5	269,59	26,76	14,09	2,98	7,58	1,73	1,07
U-200х57х2,0	200/57	2,0	358,99	35,54	18,79	3,98	7,57	1,73	1,08
U-200х57х2,5	200/57	2,5	444,71	43,92	23,43	4,97	7,56	1,73	1,08
U-200х57х3,0	200/57	3,0	532,96	52,51	28,12	5,96	7,56	1,74	1,08
U-200х57х3,5	200/57	3,5	620,98	61,03	32,82	6,96	7,56	1,74	1,08
U-200х57х4,0	200/57	4,0	708,77	69,49	37,51	7,96	7,55	1,74	1,08

У данного товара еще нет ни одного отзыва.

Полезная информация

Чертёж U-образного направляющего профиля
