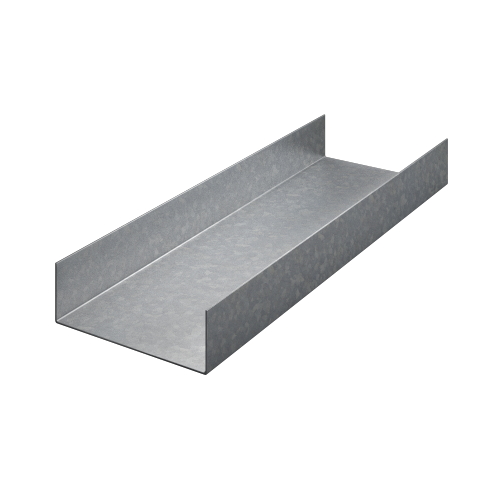

U-образный профиль U-180x68x2,5

Оцинкованный направляющий профиль U-180 используется в конструкциях ЛСТК различного назначения, таких как каркасы ангаров, каркасы коттеджей, ферм и прочих зданий, которые будут обшиваться профилированным листом. Такой типоразмер направляющего профиля изготавливается длиной от 0,35 до 12 метров из оцинкованного холоднокатаного проката толщиной от 0,7 до 4 мм.

Таблица стандартных сечений направляющих U-образных профилей ЛСТК (размеры указаны в миллиметрах)

t U-70 (Н=70) U-70 (Н=70) U-100 (Н=100) U-100 (Н=100) U-130 (Н=130) U-150 (Н=150) U-180 (Н=180) U-200 (Н=200) U-250 (Н=250) U-300 (Н=300)
В В В В В В В В В В
0,7 55 44 55 40 40 51 67 57 84 -
1 55 44 55 40 40 51 67 57 84 -
1,2 55 44 55 40 40 51 67 57 84 59
1,5 56 45 56 41 40 52 67 58 85 60
2 56 45 56 41 41 52 68 58 85 60
2,5 - - - - - 53 68 59 86 61
3 - - - - - 53 68 59 86 61
3,5 - - - - - 53 69 59 86 62
4 - - - - - 53 69 59 86 62
ширина заготовки (справочная величина) 178 156 208 178 208 250 312 312 416 416

Похожие изделия ЛСТК (лёгкие стальные тонкостенные конструкции):

Вид профиля
Направляющий профиль U-образной формы

Чертеж U-образного направляющего профиля:

Направляющий профиль U ЛСТК Производственное объединение «Эталон»

Технические характеристики направляющего профиля U-180:

Тип профиля Сечение профиля Н/В/С, мм Толщина металла t, мм Момент инерции Ix (см4) Момент сопротивления Wx (см3) Момент инерции Iy (см4) Момент сопротивления Wy (см3) Радиус инерции ix (см) Радиус инерции iy (см) Координата центра масс Z0 (см)
U-180х67х0,7
180/67
0,7
107,73
11,92
8,79
1,71
7,05
2,01
1,36
U-180х67х1,0
180/67
1,0
153,90
17,01
12,55
2,44
7,05
2,01
1,36
U-180х67х1,2
180/67
1,2
184,68
20,38
15,06
2,93
7,05
2,03
1,36
U-180х67х1,5
180/67
1,5
230,85
25,44
18,83
3,67
7,05
2,01
1,36
U-180х68х2,0
180/68
2,0
307,81
33,82
25,11
4,89
7,05
2,01
1,36
U-180х68х2,5
180/68
2,5
384,77
42,16
31,40
6,11
7,05
2,01
1,36
U-180х68х3,0
180/68
3,0
461,73
50,46
37,69
7,34
7,05
2,01
1,36
U-180х68х3,5 180/69
3,5
538,70
58,71
44,00
8,56
7,05
2,01
1,36
U-180х68х4,0 180/69
4,0
615,67
66,92
50,30
9,80
7,05
2,01
1,36
