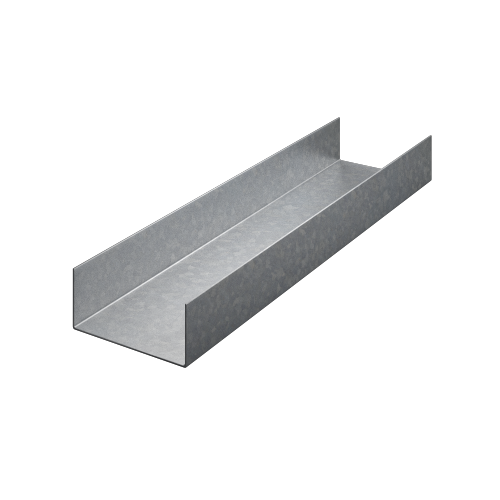

U-образный профиль U-130x40x0,7

Оцинкованный направляющий профиль U-130 используется в конструкциях ЛСТК на обрешетке с небольшим прогоном и ограждающих конструкциях, которые в последствии обшиваются профилированным листом. Такой типоразмер направляющего профиля изготавливается длиной от 0,35 до 12 метров из оцинкованного холоднокатаного проката толщиной от 0,7 до 2 мм.

Таблица стандартных сечений направляющих U-образных профилей ЛСТК (размеры указаны в миллиметрах)

t U-70 (Н=70) U-70 (Н=70) U-100 (Н=100) U-100 (Н=100) U-130 (Н=130) U-150 (Н=150) U-180 (Н=180) U-200 (Н=200) U-250 (Н=250) U-300 (Н=300)
В В В В В В В В В В
0,7 55 44 55 40 40 51 67 57 84 -
1 55 44 55 40 40 51 67 57 84 -
1,2 55 44 55 40 40 51 67 57 84 59
1,5 56 45 56 41 40 52 67 58 85 60
2 56 45 56 41 41 52 68 58 85 60
2,5 - - - - - 53 68 59 86 61
3 - - - - - 53 68 59 86 61
3,5 - - - - - 53 69 59 86 62
4 - - - - - 53 69 59 86 62
ширина заготовки (справочная величина) 178 156 208 178 208 250 312 312 416 416

Похожие изделия ЛСТК (лёгкие стальные тонкостенные конструкции):

Вид профиля
Направляющий профиль U-образной формы

Чертеж U-образного направляющего профиля:

Направляющий профиль U ЛСТК Производственное объединение «Эталон»

Технические характеристики направляющего профиля U-130:

Тип профиля Сечение профиля Н/В/С, мм Толщина металла t, мм Момент инерции Ix (см4) Момент сопротивления Wx (см3) Момент инерции Iy (см4) Момент сопротивления Wy (см3) Радиус инерции ix (см) Радиус инерции iy (см) Координата центра масс Z0 (см)
U-130х40х0,7
130/40
0,7
35,29
5,40
1,85
0,60
4,95
1,13
0,70
U-130х40х1,0
130/40
1,0
50,42
7,70
2,65
0,85
4,95
1,13
0,70
U-130х40х1,2
130/40
1,2
60,50
9,22
3,18
1,02
4,95
1,13
0,70
U-130х40х1,5
130/40
1,5
75,63
11,50
3,97
1,28
4,95
1,13
0,70
U-130х41х2,0
130/41
2,0
100,84
15,28
5,30
1,71
4,95
1,13
0,70
