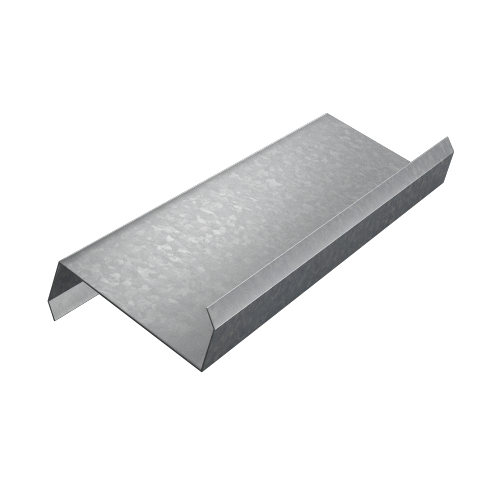

Z-образный (Зет, Зетовый) профиль Z-200x55x3,0

Оцинкованный Z-образный (Зет, Зетовый) профиль Z-200 используется в конструкциях ЛСТК с высокой нагрузкой разного целевого назначения. Оцинкованный Z-образный (Зет, Зетовый) профиль устойчив к воздействию окружающей среды и имеет продолжительный срок службы благодаря цинковому покрытию, защищающему его от коррозии. Типоразмер Z-образного (Зет, Зетовый) профиля изготавливается длиной от 0,35 до 12 метров из оцинкованного холоднокатаного проката толщиной от 0,7 до 4 мм.

Таблица стандартных сечений Z-образных (Зет) профилей ЛСТК (размеры указаны в миллиметрах)

t Z-70 (Н=70) Z-100 (Н=100) Z-150 (Н=150) Z-150 (Н=150) Z-180 (Н=180) Z-200 (Н=200) Z-250 (Н=250) Z-300 (Н=300)
В С В С В С В С В С В С В С В С
0,7 45 13 45 13 45 10 70 15 55 15 50 10 70 17 - -
1 45 14 45 14 45 10 70 15 55 15 50 10 70 17 - -
1,2 45 15 45 15 45 10 70 16 55 16 50 11 70 18 75 16
1,5 50 10 50 10 45 11 70 17 55 17 50 12 70 19 75 16
2 50 12 50 12 45 13 70 18 60 13 50 13 70 20 75 19
2,5 - - - - 50 10 75 16 60 16 55 11 75 18 75 20
3 - - - - 50 12 75 18 60 17 55 13 75 20 75 20
3,5 - - - - 50 13 75 19 65 14 55 14 76 20 80 18
4 - - - - 50 14 75 20 65 15 55 15 77 20 80 19
ширина заготовки (справочная величина) 178 208 250 312 312 312 416 470

Похожие изделия ЛСТК (лёгкие стальные тонкостенные конструкции):

Вид профиля
Профиль Z-образной (Зет) формы

Чертеж Z-образного направляющего профиля:

Профиль Z-образный (Зет) ЛСТК Производственное объединение «Эталон»

Технические характеристики направляющего профиля Z-200:

Тип профиля Сечение профиля Н/В/С, мм Толщина металла t, мм Момент инерции Ix (см4) Момент сопротивления Wx (см3) Момент инерции Iy (см4) Момент сопротивления Wy (см3) Радиус инерции ix (см) Радиус инерции iy (см) Координата центра масс Z0 (см)
Z-200х50х0,7
200/50/10
0,7
121,75
11,85
8,46
1,33
7,47
1,97
4,90
Z-200х50х1,0
200/50/10
1,0
173,64
16,88
12,05
1,88
7,47
1,97
4,90
Z-200х50х1,2
200/50/11
1,2
210,02
20,41
15,01
2,33
7,48
2,00
4,90
Z-200х50х1,5
200/50/12
1,5
264,98
25,73
19,51
3,00
7,49
2,03
4,90
Z-200х50х2,0
200/50/13
2,0
355,41
34,46
26,87
4,09
7,49
2,06
4,90
Z-200х55х2,5
200/55/11
2,5
461,10
44,71
48,69
5,51
7,53
2,45
6,30
Z-200х55х3,0
200/55/13
3,0
552,66
53,47
58,44
6,59
7,53
2,45
6,30
Z-200х55х3,5
200/55/14
3,5
643,99
62,17
68,20
7,66
7,52
2,45
6,30
Z-200х55х4,0
200/55/15
4,0
735,11
70,81
77,97
8,72
7,52
2,45
6,30
