ГлавнаяКаталогМеталлопрокатПрофили для легких стальных тонкостенных конструкций (ЛСТК)
Z-образные профилиПрофиль Z-образный (Зет) Z-200x50x0,7

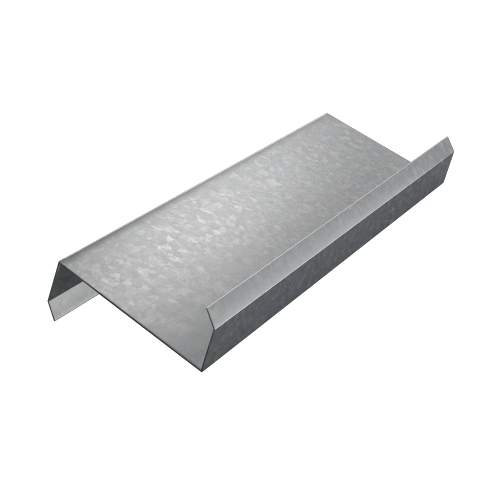

Профиль Z-образный (Зет) Z-200x50x0,7

В наличии
Тип покрытия:
Толщина (мм):
Цвет:
Ширина, мм
200
Цена за метр погонный
0
Длина, мм
Цена за лист
0
Количество листов
Расчет
0
Метраж
0 м²
Сумма
292.00 ₽
Купить

Профиль Z-образный (Зет) Z-200x50x0,7 — это универсальный несущий элемент, применяемый при строительстве кровельных и стеновых систем лёгких стальных конструкций. Он производится на современном профилегибочном оборудовании из стали марки С350/08Ю. Защитное цинковое покрытие обеспечивает стойкость к коррозии и воздействию влаги, а продуманная форма сечения позволяет эффективно распределять нагрузки.

Данный профиль подходит для конструкций со средним уровнем нагрузки. Он отличается точными размерами, соответствующими сортаменту, и полностью совместим с другими элементами ЛСТК. Благодаря сочетанию прочности, лёгкости и долговечности Z-образный профиль стал одним из наиболее востребованных решений для строительства современных металлических конструкций.

  • Высота профиля, мм: 200
  • Ширина полки, мм: 50
  • Толщина металла, мм: 0,7
  • Вид профиля: Z-образный
  • Материал: Оцинкованная сталь
  • Марки стали: С250, С350
  • Класс цинкования, г/м²: 275
  • Вид изделия: ЛСТК

Технические характеристики профиля Z-200:

Тип профиля Сечение профиля Н/В/С, мм Толщина металла t, мм Момент инерции Ix (см4) Момент сопротивления Wx (см3) Момент инерции Iy (см4) Момент сопротивления Wy (см3) Радиус инерции ix (см) Радиус инерции iy (см) Координата центра масс Z0 (см)
Z-200х50х0,7
 200/50/10
 0,7
 121,75
 11,85
 8,46
 1,33
 7,47
 1,97
 4,90
Z-200х50х1,0
 200/50/10
 1,0
 173,64
 16,88
 12,05
 1,88
 7,47
 1,97
 4,90
Z-200х50х1,2
 200/50/11
 1,2
 210,02
 20,41
 15,01
 2,33
 7,48
 2,00
 4,90
Z-200х50х1,5
 200/50/12
 1,5
 264,98
 25,73
 19,51
 3,00
 7,49
 2,03
 4,90
Z-200х50х2,0
 200/50/13
 2,0
 355,41
 34,46
 26,87
 4,09
 7,49
 2,06
 4,90
Z-200х55х2,5
 200/55/11
 2,5
 461,10
 44,71
 48,69
 5,51
 7,53
 2,45
 6,30
Z-200х55х3,0
 200/55/13
 3,0
 552,66
 53,47
 58,44
 6,59
 7,53
 2,45
 6,30
Z-200х55х3,5
 200/55/14
 3,5
 643,99
 62,17
 68,20
 7,66
 7,52
 2,45
 6,30
Z-200х55х4,0
 200/55/15
 4,0
 735,11
 70,81
 77,97
 8,72
 7,52
 2,45
 6,30

Таблица стандартных сечений Z-образных профилей ЛСТК (размеры указаны в миллиметрах)

t Z-70 (Н=70) Z-100 (Н=100) Z-150 (Н=150) Z-150 (Н=150) Z-180 (Н=180) Z-200 (Н=200) Z-250 (Н=250)
В С В С В С В С В С В С В С
0,7 45 13 45 13 45 10 70 15 -
 -
 50 10 70 17
1 45 14 45 14 45 10 70 15 -
 -
 50 10 70 17
1,2 45 15 45 15 45 10 70 16 -
 -
 50 11 70 18
1,5 50 10 50 10 45 11 70 17 -
 -
 50 12 70 19
2 50 12 50 12 45 13 70 18 60 13 50 13 70 20
2,5 -
 -
 -
 -
 50 10 75 16 60 16 55 11 75 18
3 -
 -
 -
 -
 50 12 75 18 60 17 55 13 75 20
3,5 -
 -
 -
 -
 50 13 75 19 65 14 55 14 76 20
ширина заготовки (справочная величина) 178 208 250 312 312 312 416
У данного товара еще нет ни одного отзыва.
Полезная информация
Чертёж Z-образного профиля
