Профиль Σ-образный (Сигма) Σ(164)-300x85x4,0

Под заказ

К сравнению
Тип покрытия:
Толщина (мм):
Цвет
300
Цена за м.пог.
0
Цена за лист
0
Расчет
0
Добавить размер
close
Метраж
0 м²
Сумма
2 352.00 руб.
  • Описание
  • Характеристики
  • Доставка и оплата
  • Отзывы

Σ-образный (Сигма) Ʃ(Н-136) профиль Σ(164)-300x85x4,0

Оцинкованный Σ-образный (Сигма) Ʃ(Н-136) профиль Σ-300 предназначен для быстрого возведения каркаса различных зданий и сооружений. Лёгкие стальные тонкостенные конструкции (ЛСТК) с использованием Σ-образного (Сигма) Ʃ(Н-136) профиля способны выдерживать средние и высокие нагрузки. Оцинкованный Σ-образный (Сигма) Ʃ(Н-136) за счёт внешней формы, которая напоминает букву "Е", может именоваться как E-образный. Данный профиль обладает высокими прочностными характеристиками благодаря усиленному ребру жёсткости, поэтому оцинкованный Σ-образный (Сигма) может использоваться в самых сложных условиях эксплуатации.Оцинкованный Σ-образный (Сигма) Ʃ(Н-136) профиль изготавливается длиной от 0,35 до 12 метров из оцинкованного холоднокатаного проката толщиной от 1,2 до 4 миллиметров.

Таблица стандартных сечений Σ-образных (Сигма) профилей ЛСТК (размеры указаны в миллиметрах)

t Σ-180 (Н=180) Σ-220 (Н=220) Σ-240 (Н=240) Σ-300 (Н=300)
В С В С В С В С
1,2 50 12 75 20 65 20 80 17
1,5 50 13 75 20 65 20 80 17
2 50 15 77 20 70 17 80 19
2,5 55 12 80 18 70 18 80 20
3 55 13 80 20 70 20 80 20
3,5 55 15 82 20 75 17 85 20
4 55 16 82 20 75 18 85 20
ширина заготовки (справочная величина) 312 416 416 500

Похожие изделия ЛСТК (лёгкие стальные тонкостенные конструкции):


Вид профиля

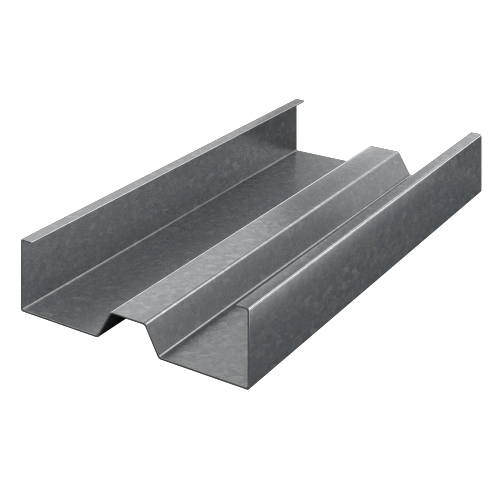

Профиль Σ-образной (Сигма) формы

Чертеж Σ-образного (44) стоечного профиля:

Профиль Σ-образный (Сигма) ЛСТК Производственное объединение «Эталон»

Чертеж Σ-образного (Н-136) стоечного профиля:

Профиль Σ-образный (Сигма) ЛСТК Производственное объединение «Эталон»

Технические характеристики стоечного профиля Σ-300 (Сигма):

Тип профиля Сечение профиля Н/В/С, мм Толщина металла t, мм Момент инерции Ix (см4) Момент сопротивления Wx (см3) Момент инерции Iy (см4) Момент сопротивления Wy (см3) Радиус инерции ix (см) Радиус инерции iy (см) Координата центра масс Z0 (см)
Σ(164)-300х80х1,2
300/80/17
1,2
764,71
51,12
32,67
6,18
11,24
2,32
2,57
Σ(164)-300х80х1,5
300/80/17
1,5
954,97
63,77
40,77
7,67
11,24
2,32
2,57
Σ(164)-300х80х2,0
300/80/19
2,0
1271,27
84,75
54,20
10,17
11,24
2,32
2,57
Σ(164)-300х80х2,5
300/80/20
2,5
1566,82
104,98
68,03
12,98
11,16
2,33
2,58
Σ(164)-300х80х3,0
300/80/20
3,0
1877,17
125,56
81,42
15,46
11,16
2,32
2,58
Σ(164)-300х85х3,5
300/85/20
3,5
2247,80
150,10
107,62
19,28
11,22
2,45
2,69
Σ(164)-300х85х4,0
300/85/20
4,0
2563,00
170,99
122,67
21,87
11,22
2,45
2,69
