ГлавнаяКаталогМеталлопрокатПрофили для легких стальных тонкостенных конструкций (ЛСТК)
Направляющий профильПрофиль направляющий U-250x84x1,5

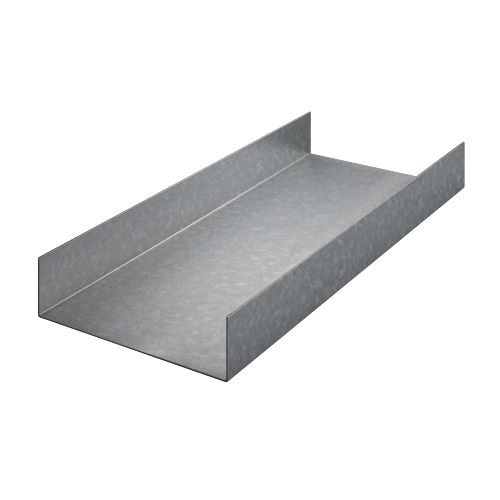

Профиль направляющий U-250x84x1,5

В наличии
Тип покрытия:
Толщина (мм):
Цвет:
Ширина, мм
250
Цена за метр погонный
0
Длина, мм
Цена за лист
0
Количество листов
Расчет
0
Метраж
0 м²
Сумма
834.00 ₽
Купить

Профиль направляющий U-250x84x1,5 — это прочный и универсальный элемент, предназначенный для создания каркасов лёгких стальных тонкостенных конструкций. Изготавливается методом холодной прокатки из оцинкованного листового металла, что обеспечивает идеальную геометрию и устойчивость к внешним нагрузкам. Поверхность профиля имеет антикоррозионное покрытие, гарантирующее долговечность и сохранение внешнего вида без дополнительной обработки.

U-профиль используется в качестве нижней или верхней направляющей при установке стоечных элементов, а также при сборке перекрытий, кровель и перегородок. Он отличается лёгкостью, химической нейтральностью и экологической безопасностью. Благодаря точной подгонке размеров монтаж осуществляется быстро и без необходимости дополнительной обработки деталей, что делает U-образные направляющие идеальным выбором для строительства современных каркасных зданий и ЛСТК-конструкций.

  • Материал: Оцинкованная сталь
  • Марки стали: С250, С350
  • Класс цинкования, г/м²: 275
  • Вид изделия: ЛСТК

Технические характеристики направляющего профиля U-250:

Тип профиля Сечение профиля Н/В/С, мм Толщина металла t, мм Момент инерции Ix (см4) Момент сопротивления Wx (см3) Момент инерции Iy (см4) Момент сопротивления Wy (см3) Радиус инерции ix (см) Радиус инерции iy (см) Координата центра масс Z0 (см)
U-250х84х0,7
 250/84
 0,7
 274,27
 21,88
 19,90
 2,94
 9,69
 2,61
 1,73
U-250х84х1,0
 250/84
 1,0
 391,60
 31,20
 28,43
 4,20
 9,69
 2,61
 1,73
U-250х84х1,2
 250/84
 1,2
 469,76
 37,40
 34,11
 5,04
 9,69
 2,61
 1,73
U-250х84х1,5
 250/84
 1,5
 586,88
 46,67
 42,64
 6,30
 9,69
 2,61
 1,73
U-250х84х2,0
 250/84
 2,0
 781,79
 62,05
 56,84
 8,40
 9,68
 2,61
 1,73
U-250х84х2,5
 250/84
 2,5
 970,97
 76,91
 70,92
 10,49
 9,67
 2,61
 1,74
U-250х84х3,0
 250/84
 3,0
 1164,09
 92,02
 85,10
 12,59
 9,67
 2,61
 1,74
U-250х84х3,5
 250/84
 3,5
 1356,86
 107,05
 99,28
 14,69
 9,67
 2,62
 1,74
U-250х84х4,0
 250/84
 4,0
 1549,27
 121,99
 113,46
 16,79
 9,67
 2,62
 1,74

Таблица стандартных сечений направляющих U-образных профилей ЛСТК (размеры указаны в миллиметрах)

t U-70 (Н=70) U-70 (Н=70) U-100 (Н=100) U-100 (Н=100) U-150 (Н=150) U-200 (Н=200) U-250 (Н=250) U-300 (Н=300)
В В В В В В В В
0,7 55 44 55 40 51 57 84 -
1 55 44 55 40 51 57 84 -
1,2 55 44 55 40 51 57 84 59
1,5 56 45 56 41 52 58 85 60
2 56 45 56 41 52 58 85 60
2,5 -
 -
 -
 -
 53 59 86 61
3 -
 -
 -
 -
 53 59 86 61
3,5 -
 -
 -
 -
 53 59 86 62
ширина заготовки (справочная величина) 178 156 208 178 250 312 416 416
У данного товара еще нет ни одного отзыва.
Полезная информация
Чертёж U-образного направляющего профиля
