Современные производственные, общественные и коммерческие здания характеризуются высокой насыщенностью инженерными системами и технологическим оборудованием, значительная часть которых размещается в подпотолочном пространстве и требует надежного подвесного крепления. Вентиляционные и климатические системы, кабельные трассы, трубопроводы, системы пожаротушения, а также элементы освещения и подвесные потолки формируют существенную эксплуатационную нагрузку, которая должна быть корректно воспринята несущими конструкциями здания.
Сталебетонные перекрытия (СБП) на основе стального профилированного настила получили широкое распространение благодаря своей конструктивной эффективности, снижению материалоемкости и ускорению темпов строительства. Использование профлистов типов СКН50Z и СКН90Z в качестве несъемной опалубки и внешней рабочей арматуры монолитной плиты позволяет не только оптимизировать работу перекрытия, но и создать предпосылки для рациональной организации подвесных систем.
В отличие от традиционных железобетонных перекрытий, СБП обладают выраженной конструктивной особенностью — наличием гофрированного стального настила, способного воспринимать локальные нагрузки от подвесных элементов и передавать их на несущие прогоны каркаса. Это открывает возможность применения специализированных систем крепления подвесных конструкций без сверления бетонной плиты, что исключает нарушение ее целостности, снижает риск снижения несущей способности и повышает долговечность перекрытия.
Общие сведения о сталебетонных перекрытиях (СБП)
Сталебетонные перекрытия (СБП) представляют собой конструктивную систему, в которой монолитная железобетонная плита работает совместно со стальным профилированным настилом, выполняющим функции несъемной опалубки и внешней рабочей арматуры. Данный тип перекрытий широко применяется в промышленном, гражданском и коммерческом строительстве благодаря высокой конструктивной эффективности и технологичности монтажа.
Конструктивно СБП состоит из стального профилированного настила, уложенного по несущим прогонам или балкам каркаса, и монолитного бетона, укладываемого поверх настила. После набора бетоном проектной прочности профлист включается в совместную работу с бетонной плитой, воспринимая растягивающие усилия, в то время как бетон работает преимущественно на сжатие. Совместная работа элементов обеспечивается за счет сцепления бетона с профнастилом, а также применения анкерных устройств при необходимости учета композитной работы с балками.

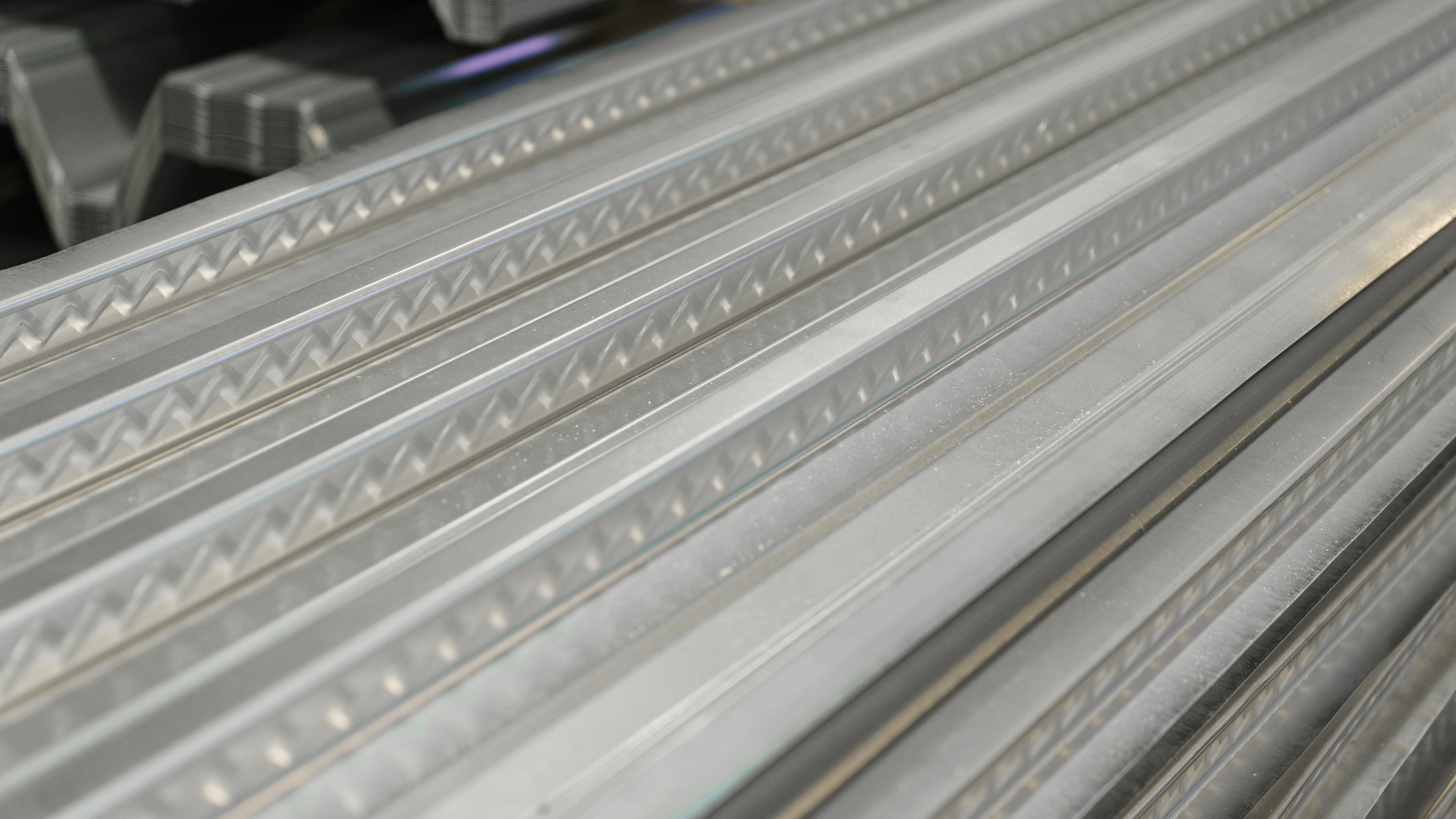

В практике устройства СБП наибольшее распространение получили профилированные листы типов СКН50Z-600 и СКН90Z-1000. Эти профлисты отличаются геометрией гофра, высотой профиля и несущей способностью, что позволяет подбирать оптимальное решение в зависимости от пролетов, расчетных нагрузок и схем опирания перекрытия. Наличие зигзагообразной выштамповки на вертикальных стенках гофров обеспечивает надежное сцепление стали с бетоном и стабильную работу перекрытия в эксплуатационной стадии.
К числу основных преимуществ сталебетонных перекрытий относятся снижение расхода бетона и арматуры, уменьшение массы конструкции, сокращение сроков строительства за счет отказа от съемной опалубки, а также высокая адаптивность к различным архитектурно-планировочным решениям. Дополнительным и принципиально важным преимуществом СБП является возможность рационального размещения инженерных коммуникаций в зоне гофров профилированного настила и крепления к ним подвесных конструкций.
Именно наличие стального профилированного настила с выраженной геометрией гофров создает конструктивную основу для применения специализированных систем подвесных креплений. В отличие от традиционных железобетонных плит, где крепление подвесных элементов требует сверления и установки анкеров в тело бетона, СБП позволяют организовать крепление непосредственно к профлисту, обеспечивая передачу нагрузки на несущие элементы каркаса с минимальным воздействием на бетонную плиту. Данная особенность делает сталебетонные перекрытия особенно эффективными при проектировании зданий с высокой насыщенностью инженерными и технологическими системами.
Подвесные элементы в зданиях со сталебетонными перекрытиями
Современные здания характеризуются высокой насыщенностью инженерными и технологическими системами, значительная часть которых размещается в подпотолочном пространстве и воспринимается перекрытиями через подвесные узлы крепления. В зданиях со сталебетонными перекрытиями (СБП) подвесные элементы формируют дополнительные длительно действующие нагрузки, которые должны учитываться при проектировании и эксплуатации конструкций.
К подвесным элементам относятся инженерные коммуникации и конструкции, не имеющие опоры на вертикальные несущие элементы: системы вентиляции и кондиционирования, трубопроводы различного назначения, кабельные лотки, шинопроводы, осветительные приборы, а также элементы слаботочных и телекоммуникационных систем. В отдельных случаях к данной категории относится и технологическое оборудование, размещаемое в подпотолочном пространстве.
Нагрузки от подвесных систем носят преимущественно сосредоточенный характер и прикладываются к перекрытию через отдельные точки или линии крепления. Их величина определяется собственной массой подвесных элементов, массой транспортируемых сред, а также эксплуатационными и, при необходимости, динамическими воздействиями. При высокой плотности подвесных систем возрастает значение корректного распределения нагрузок между точками крепления.
Особенностью зданий со сталебетонными перекрытиями является монтаж подвесных конструкций, как правило, после завершения бетонных работ и набора плитой требуемой прочности. Это предъявляет повышенные требования к надежности систем крепления и исключает применение решений, нарушающих целостность бетонной плиты и защитных слоев.
В условиях современной эксплуатации зданий важным фактором является возможность модернизации и изменения конфигурации инженерных систем. Частая реконфигурация помещений требует применения таких систем крепления подвесных элементов, которые допускают демонтаж и повторную установку без повреждения перекрытия. Конструктивные особенности СБП и наличие профилированного настила создают для этого принципиально иные возможности по сравнению с традиционными железобетонными плитами.
Принципы крепления подвесных элементов к сталебетонным перекрытиям
Крепление подвесных элементов к сталебетонным перекрытиям осуществляется с учетом особенностей совместной работы бетонной плиты и стального профилированного настила. Через узлы крепления на перекрытие передаются сосредоточенные длительно действующие нагрузки, которые должны быть включены в расчетную схему конструкции.
В традиционных железобетонных перекрытиях подвесные элементы крепятся анкерами в тело бетонной плиты, что сопровождается сверлением, нарушением защитного слоя и риском повреждения арматуры. В СБП наличие профилированного настила позволяет отказаться от анкерного крепления в бетон.
Профилированный настил после твердения бетона работает как внешняя рабочая арматура плиты. Гофры профлиста формируют конструктивные зоны, способные воспринимать нагрузки от подвесных элементов и передавать их через настил на стальные прогоны или балки каркаса.

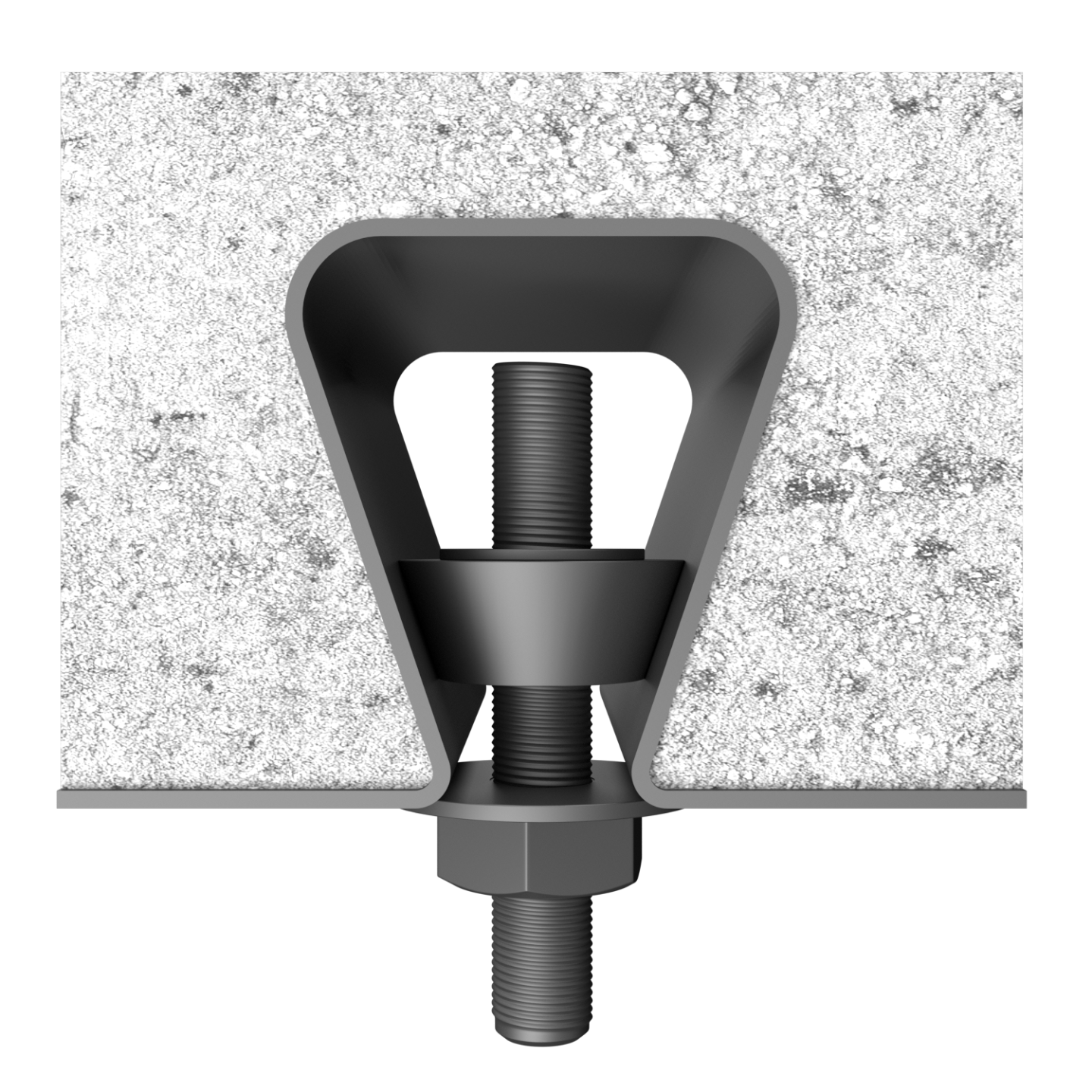

Принцип крепления подвесных элементов к СБП основан на установке крепежных элементов на полки гофров профнастила. Нагрузка воспринимается профлистом и перераспределяется на несущие элементы каркаса, при этом бетонная плита не подвергается локальному ослаблению.
Несущая способность узлов крепления определяется типом профлиста, высотой гофра и толщиной стали. Профили СКН50Z и СКН90Z обладают различной несущей способностью, что учитывается при выборе системы крепления и назначении шага подвесов.
Установка подвесных конструкций допускается после достижения бетоном плиты СБП прочности не менее 75% от проектной. Дополнительные нагрузки от подвесных элементов подлежат учету при расчете перекрытия на стадии эксплуатации.
Системы крепления подвесных элементов к сталебетонным перекрытиям
Системы крепления подвесных элементов к сталебетонным перекрытиям представляют собой совокупность конструктивных и технологических решений, обеспечивающих надежную передачу нагрузок от инженерных и технологических систем на несущие элементы здания через стальной профилированный настил. В отличие от анкерных систем, применяемых в традиционных железобетонных перекрытиях, данные решения ориентированы на использование гофров профнастила как основного несущего элемента узла крепления.
Общая классификация систем крепления
По принципу работы системы крепления подвесных элементов к СБП можно разделить на зажимные и опорные. На практике наибольшее распространение получили зажимные системы, фиксируемые на верхних полках гофров профилированного настила без нарушения его целостности. Такие системы обеспечивают передачу нагрузки через геометрию профиля на стальные прогоны или балки каркаса.
По назначению системы крепления подразделяются на универсальные, применяемые для большинства инженерных систем, и специализированные, рассчитанные на определенные типы нагрузок или конфигурации подвесных элементов (например, для тяжелых воздуховодов или трубопроводов).
Зажимные системы крепления к гофрам профнастила

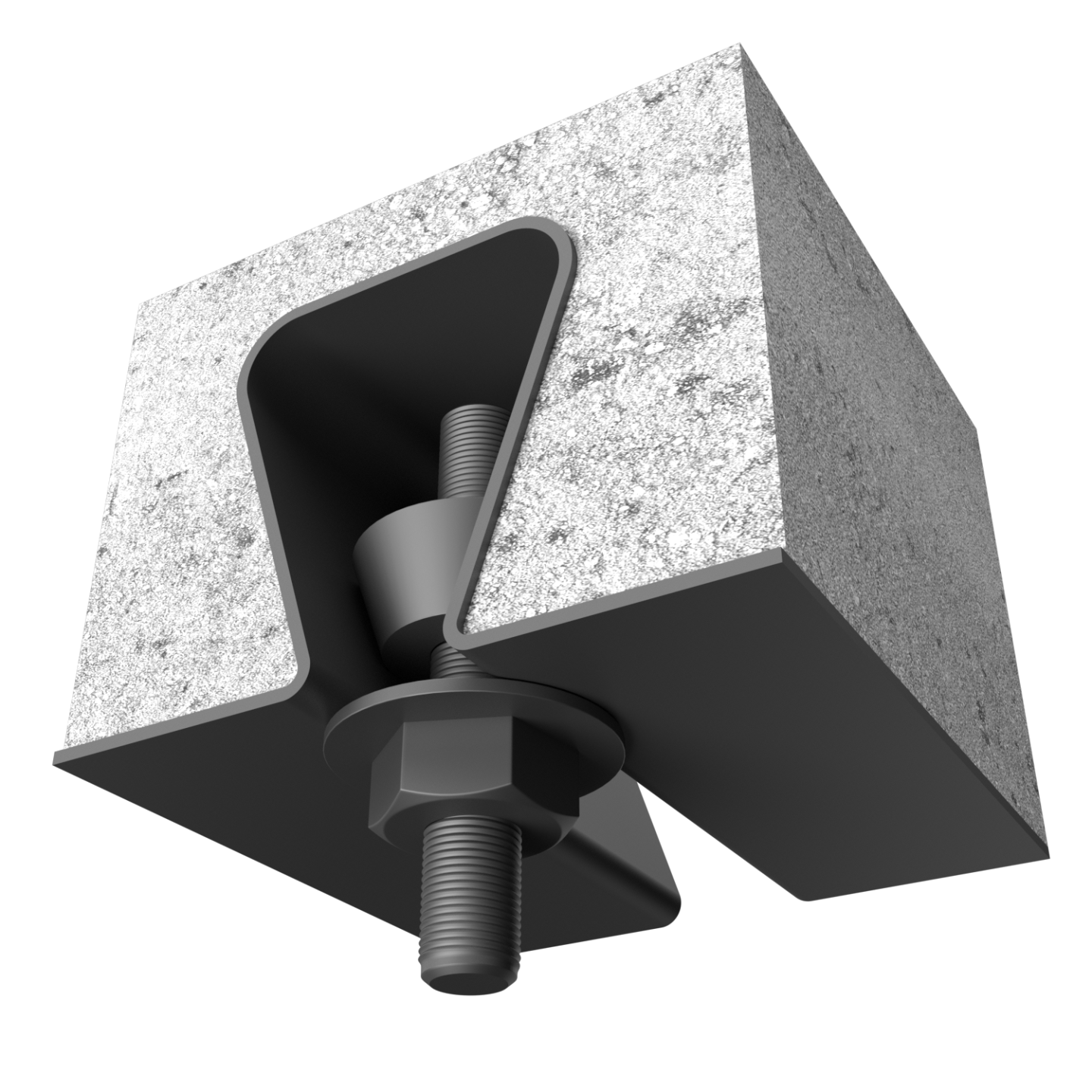

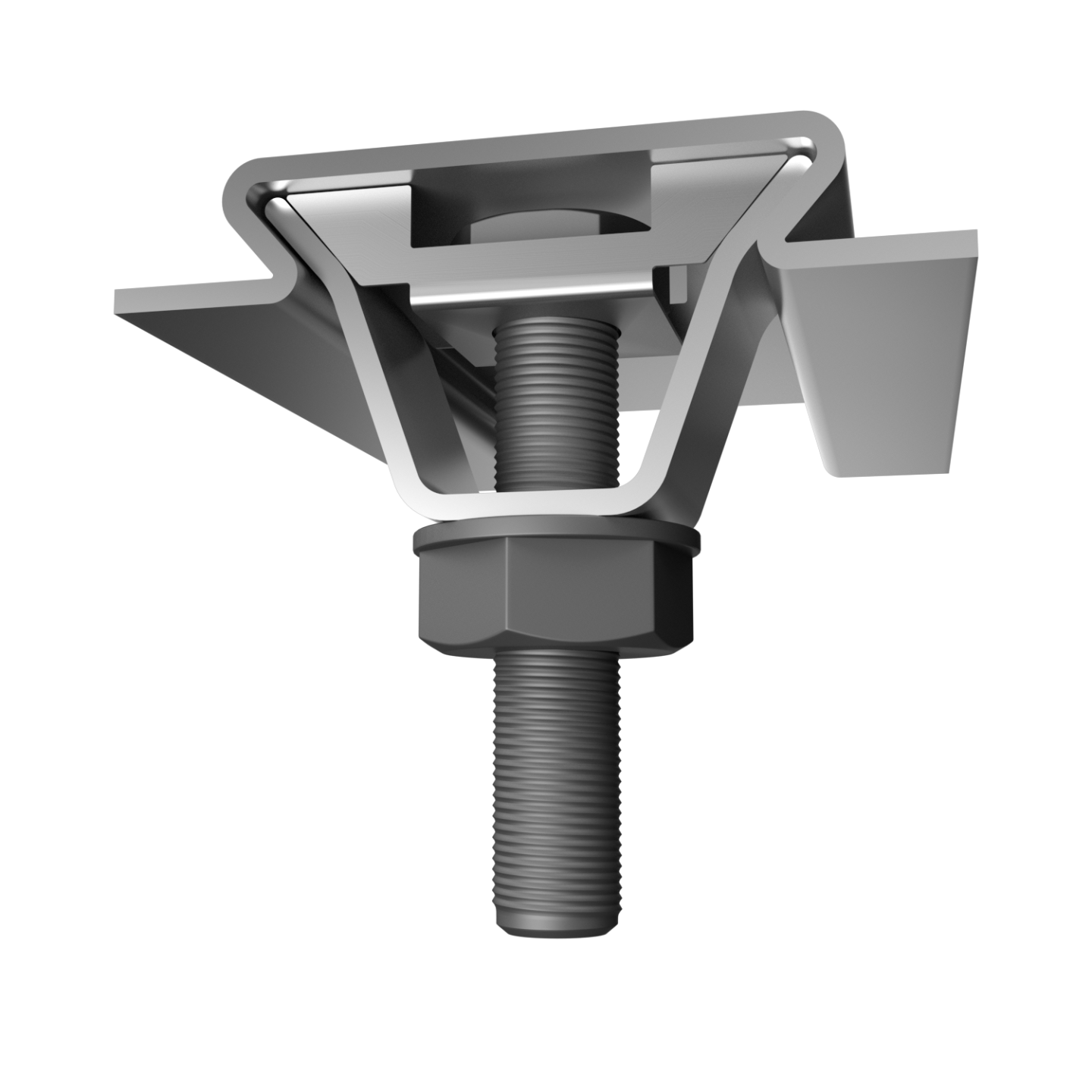

Зажимные системы крепления основаны на механическом обжатии полок гофра профлиста с использованием специальных скоб или кронштейнов. Конструкция таких элементов обеспечивает надежную фиксацию без сверления отверстий в профнастиле и бетонной плите. Усилие зажима воспринимается стальным листом, а возникающие напряжения перераспределяются по сечению гофра.
Принципиальным преимуществом зажимных систем является отсутствие локальных ослаблений сечения профнастила и исключение повреждения защитных покрытий. Это особенно важно в условиях эксплуатации зданий с повышенными требованиями к долговечности и пожарной безопасности.
Конструктивные элементы систем крепления
Типовая система крепления подвесных элементов к СБП включает следующие основные компоненты:
- зажимные скобы или кронштейны, устанавливаемые на полки гофра профлиста;
- резьбовые шпильки или подвесы, обеспечивающие передачу нагрузки от подвесного элемента;
- регулирующие элементы, позволяющие выравнивать положение подвесных конструкций по высоте;
- соединительные элементы для крепления кабельных лотков, трубных хомутов или несущих профилей.
Конструкция элементов крепления должна обеспечивать устойчивость узла при действии вертикальных и, при необходимости, горизонтальных нагрузок, а также возможность монтажа и демонтажа без нарушения целостности перекрытия.
Системы крепления для СБП на основе профлиста СКН50Z-600
Профлист СКН50Z-600 с высотой гофра 50 мм применяется в СБП при сравнительно небольших пролетах и нагрузках. Системы крепления, предназначенные для данного типа настила, рассчитаны на восприятие умеренных нагрузок от подвесных элементов и, как правило, используются для крепления кабельных трасс, осветительных приборов, слаботочных систем и легких воздуховодов.
Несущая способность одной точки крепления для СБП на основе СКН50Z-600 ограничена геометрией профиля и толщиной стали и должна назначаться с учетом проектных данных. Рекомендуемый шаг крепления определяется массой подвесной системы и условиями ее эксплуатации.
Системы крепления для СБП на основе профлиста СКН90Z-1000
Профлист СКН90Z-1000 отличается увеличенной высотой гофра (90 мм) и большей несущей способностью, что позволяет применять его в перекрытиях с большими пролетами и нагрузками. Соответственно, системы крепления для данного типа СБП обладают повышенной грузоподъемностью и допускают крепление более тяжелых инженерных и технологических элементов.
Для СБП на основе СКН90Z-1000 допускается установка усиленных зажимных элементов, рассчитанных на значительные сосредоточенные нагрузки. В соответствии с конструктивными требованиями масса подвесных конструкций на одну точку крепления не должна превышать 150 кг, при условии учета дополнительной нагрузки при расчете плиты СБП на стадии эксплуатации.
Универсальные и специализированные решения
В практике проектирования и строительства широко применяются универсальные системы крепления, совместимые с различными типами профилированного настила и позволяющие адаптировать подвесные системы под конкретные условия объекта. Вместе с тем для объектов с высокой плотностью инженерных коммуникаций или значительными нагрузками целесообразно применение специализированных крепежных решений, разработанных с учетом геометрии конкретного профлиста и расчетных нагрузок.
Выбор системы крепления должен осуществляться на стадии проектирования с учетом типа сталебетонного перекрытия, расчетных нагрузок, схемы размещения подвесных элементов и требований к эксплуатации. Корректно подобранная система крепления является ключевым фактором надежной и безопасной работы подвесных конструкций в зданиях со сталебетонными перекрытиями.
Расчетные и нормативные аспекты применения систем крепления
Применение систем крепления подвесных элементов к сталебетонным перекрытиям должно осуществляться с обязательным учетом расчетных и нормативных требований, так как подвесные конструкции формируют дополнительные нагрузки, воздействующие на перекрытие в течение всего срока эксплуатации здания. Независимо от выбранного типа крепежной системы, ее использование должно быть увязано с расчетной схемой СБП и соответствовать действующим нормативным документам.
Учет нагрузок от подвесных конструкций
Нагрузки от подвесных элементов относятся к постоянным или длительно действующим и должны учитываться при расчете плиты СБП на стадии эксплуатации. В расчет включается собственная масса подвесных конструкций, а также масса транспортируемых сред (для трубопроводов), оборудования и элементов крепления. В отдельных случаях необходимо учитывать динамические составляющие нагрузок, возникающие при работе вентиляционных установок или технологического оборудования.
Сосредоточенные нагрузки от подвесных элементов передаются на перекрытие через точки крепления, что требует проверки несущей способности каждого узла крепления и оценки их совместного влияния при групповом размещении подвесов.
Ограничения по нагрузке на одну точку крепления
Для сталебетонных перекрытий на основе профилированного настила типов СКН50Z и СКН90Z установлены ограничения по максимальной массе подвесных конструкций, приходящейся на одну точку крепления. В соответствии с конструктивными требованиями масса подвесного элемента на один узел крепления не должна превышать 150 кг. Данное ограничение связано с геометрией гофра профнастила, толщиной стали и условиями передачи нагрузки на несущие элементы каркаса.
Назначение нагрузки на точку крепления должно осуществляться с учетом коэффициентов надежности и возможного неравномерного распределения массы между подвесами.
Влияние подвесных нагрузок на расчет СБП
Дополнительные нагрузки от подвесных систем увеличивают расчетную нагрузку на плиту СБП и должны учитываться при проверке перекрытия по предельным состояниям первой и второй групп. В случае значительной насыщенности подвесными элементами возможно увеличение прогибов плиты и перераспределение усилий в профилированном настиле и несущих прогонах.
При проектировании рекомендуется учитывать подвесные нагрузки на ранней стадии, особенно для зданий с интенсивной инженерной инфраструктурой, что позволяет оптимизировать толщину плиты, тип профнастила и схему опирания перекрытия.
Нормативная база и требования стандартов
Проектирование сталебетонных перекрытий и систем крепления подвесных элементов осуществляется в соответствии с требованиями нормативных документов, регламентирующих расчет бетонных, железобетонных и стальных конструкций, а также нагрузок и воздействий. Для СБП на основе профилированного настила СКН50Z и СКН90Z применяются стандарты организации и своды правил, устанавливающие требования к конструкции перекрытий, анкеровке, монтажу и эксплуатации.
Нормативные документы определяют условия установки подвесных конструкций, минимальные требования к прочности бетона перед монтажом подвесов, а также необходимость учета дополнительных нагрузок при расчете перекрытия.
Окончательный выбор системы крепления подвесных элементов, схемы их размещения и величины расчетных нагрузок относится к зоне ответственности проектировщика. Назначение типа крепления должно выполняться на основании расчетов, учитывающих конструктивные особенности СБП, тип профилированного настила, эксплуатационные нагрузки и требования заказчика.
Использование типовых или универсальных систем крепления без привязки к расчетной модели перекрытия может привести к недооценке нагрузок и снижению надежности конструкции. В этой связи системы крепления подвесных элементов должны рассматриваться как полноценный элемент конструктивной схемы здания, а не как второстепенное монтажное решение.
Монтаж систем подвесных креплений
Монтаж систем крепления подвесных элементов к сталебетонным перекрытиям является завершающим этапом формирования конструктивно-инженерной схемы здания и требует строгого соблюдения технологических и расчетных требований. Корректно выполненный монтаж обеспечивает надежную работу подвесных систем в течение всего срока эксплуатации и исключает повреждение несущих конструкций перекрытия.
Установка подвесных креплений допускается только после достижения бетоном плиты СБП нормативной прочности, как правило не менее 75% от проектной 28-суточной прочности. Данное требование обусловлено необходимостью обеспечения совместной работы бетонной плиты и стального профилированного настила, а также предотвращения недопустимых деформаций перекрытия при приложении сосредоточенных нагрузок.
Перед началом монтажных работ должна быть проверена целостность профилированного настила, отсутствие локальных повреждений гофров, а также соответствие фактической схемы перекрытия проектной документации. Особое внимание уделяется типу примененного профлиста и его ориентации, так как от этого зависит допустимая схема установки крепежных элементов.
Последовательность монтажа крепежных элементов
Монтаж систем подвесных креплений выполняется, как правило, в следующей последовательности:
- разметка мест установки подвесных узлов в соответствии с проектной схемой;
- установка зажимных или опорных элементов на полки гофров профилированного настила;
- фиксация крепежных элементов с обеспечением требуемого усилия зажима;
- монтаж резьбовых шпилек, подвесов или регулирующих элементов;
- навешивание инженерных или технологических конструкций с последующей регулировкой по высоте и положению.
При монтаже необходимо исключить перекосы крепежных элементов и обеспечить их плотное прилегание к полкам гофра, что гарантирует равномерную передачу нагрузки и устойчивость узла крепления.
Типовые ошибки при монтаже и способы их предотвращения
Наиболее распространенными ошибками при монтаже систем подвесных креплений являются установка крепежных элементов на нерасчетные участки профлиста, превышение допустимой нагрузки на одну точку крепления, а также несоблюдение проектного шага подвесов. К числу критических ошибок относится попытка усиления крепления путем сверления профнастила или бетонной плиты, что противоречит принципам работы систем крепления для СБП.
Предотвращение ошибок достигается путем строгого соблюдения проектных решений, применения сертифицированных крепежных элементов и проведения инструктажа монтажного персонала.
Контроль качества и приемка работ
Контроль качества монтажа систем подвесных креплений включает визуальный осмотр установленных узлов, проверку правильности их расположения и соответствия проектной документации, а также контроль затяжки зажимных элементов. При необходимости выполняется выборочная проверка несущей способности узлов крепления расчетным или испытательным путем.
Приемка выполненных работ осуществляется в составе общих работ по монтажу инженерных систем и должна подтверждать, что подвесные конструкции надежно закреплены, не вызывают недопустимых деформаций перекрытия и соответствуют требованиям безопасности и эксплуатации.
Грамотно организованный монтаж систем подвесных креплений является ключевым условием эффективного использования сталебетонных перекрытий и обеспечивает долговечную и безопасную эксплуатацию инженерных и технологических систем здания.
Эксплуатационные и экономические преимущества систем подвесного крепления к СБП
Применение систем подвесного крепления, ориентированных на работу со сталебетонными перекрытиями, позволяет в полной мере реализовать конструктивные возможности СБП и существенно повысить эффективность монтажа и эксплуатации инженерных систем по сравнению с традиционными анкерными решениями.
Основные преимущества систем подвесного крепления к СБП:
- отсутствие сверления бетонной плиты и сохранение защитного слоя бетона;
- исключение локального ослабления перекрытия и повреждения рабочей арматуры;
- расчетно обоснованная передача нагрузок через профилированный настил на несущие элементы каркаса;
- сокращение сроков и трудоемкости монтажных работ;
- снижение затрат за счет отказа от анкерных и химических крепежных систем;
- возможность демонтажа, переноса и повторного использования элементов крепления;
- повышение гибкости эксплуатации и упрощение модернизации инженерных систем;
- отсутствие негативного влияния на огнестойкость и долговечность перекрытия.
Системы подвесного крепления к сталебетонным перекрытиям являются технически и экономически обоснованным решением, обеспечивающим надежность, эксплуатационную гибкость и снижение совокупных затрат на строительство и последующую эксплуатацию зданий.
Системы крепления подвесных элементов к СБП позволяют отказаться от традиционного анкерного крепления в бетонную плиту и связанного с ним сверления, что обеспечивает сохранение целостности перекрытия, повышение его долговечности и снижение рисков эксплуатационных дефектов. Передача нагрузок через гофры профнастила на несущие элементы каркаса формирует предсказуемую и расчетно обоснованную схему работы узлов крепления, отвечающую требованиям надежности и безопасности.
Практический опыт применения систем крепления подвесных элементов к СБП показывает их высокую эффективность в зданиях различного назначения — от промышленных и складских объектов до торговых и офисных комплексов. Гибкость, технологичность и экономическая целесообразность данных решений делают их важным инструментом при проектировании современных зданий с высокой насыщенностью инженерными системами.
Интеграция систем подвесного крепления с конструкцией сталебетонных перекрытий позволяет в полной мере реализовать потенциал СБП, обеспечивая надежность, эксплуатационную гибкость и долгосрочную эффективность строительных объектов.
