Профлист в сталебетонных перекрытиях: расчёт и проектирование

Сталебетонные перекрытия с использованием профилированного настила являются одной из наиболее технологичных конструктивных систем в современном каркасном строительстве. Их распространение обусловлено сочетанием высокой несущей способности, сокращённых сроков монтажа и рационального расхода материалов. При этом профилированный настил в составе перекрытия выполняет не вспомогательную, а полноценную расчётную функцию, участвуя в формировании композитного сечения.

Особенность данной системы заключается в стадийности работы конструкции. На монтажной стадии профлист работает как самостоятельный стальной элемент, воспринимая нагрузку от свежего бетона и временных воздействий. После набора прочности бетона формируется композитное сечение, в котором бетон воспринимает сжатие, а сталь — растяжение. Игнорирование этих этапов является одной из наиболее распространённых причин ошибок при проектировании.

Область применения и принципы работы сталебетонных перекрытий

Сталебетонные перекрытия с профилированным настилом широко применяются в зданиях со стальным каркасом — в промышленном, складском, торговом и административном строительстве. Их использование особенно эффективно при средних пролётах и значительных эксплуатационных нагрузках, когда требуется обеспечить достаточную жёсткость при ограниченной металлоёмкости.

Наиболее рационально применение СБП в следующих случаях:

• каркасные здания с металлическими балками
• объекты с любой сеткой колонн
• здания, где важна скорость монтажа
• сооружения с повышенными требованиями к пространственной жёсткости

Выбор конкретной схемы перекрытия определяется расчётом по предельным состояниям и технико-экономическим сравнением с альтернативными решениями.

Работа сталебетонного перекрытия основана на перераспределении усилий между материалами с различными механическими свойствами. Бетон эффективно воспринимает сжатие, а профилированный настил работает в растянутой зоне, выполняя функцию внешней арматуры.

Совместная работа обеспечивается сцеплением между сталью и бетоном. В расчёте принимается гипотеза плоских сечений и условие совместности деформаций. Однако применимость этой модели возможна только при достаточной анкеровке и корректном конструктивном решении узлов.

Нормативная база и расчётные предпосылки

Проектирование сталебетонных перекрытий с профилированным настилом не может выполняться в отрыве от действующей нормативной системы. Особенность СБП заключается в том, что конструкция одновременно относится к сталебетонным, железобетонным и стальным элементам, а значит, расчёт должен учитывать требования нескольких нормативных документов с корректным распределением областей их применения.

Основные нормативные документы

Ключевым документом, регламентирующим проектирование сталебетонных конструкций, является СП 266.1325800.2016. Он определяет общие принципы расчёта, требования к обеспечению совместной работы материалов, порядок проверки по предельным состояниям и особенности конструирования.

При расчёте бетонной части перекрытия применяются положения СП 63.13330.2018, в частности — в части прочности, трещиностойкости и расчёта по II группе предельных состояний. Для проверки стальных конструкций и профлиста используются требования СП 16.13330.2017 и СП 260.1325800.2023, особенно при анализе устойчивости тонкостенных элементов и работы профиля на стадии монтажа.

Нагрузки и их сочетания назначаются в соответствии с СП 20.13330.2016. Именно этот документ определяет нормативные и расчётные значения постоянных, временных и особых воздействий, а также коэффициенты надёжности по нагрузке.

Расчёт СБП носит комплексный характер и требует системного применения нормативов, а не выборочного использования отдельных положений.

Расчёт по предельным состояниям

Сталебетонные перекрытия рассчитываются по двум группам предельных состояний.

Первая (I) группа включает проверки по несущей способности. Для перекрытий это, прежде всего, расчёт на изгиб, сдвиг и продавливание (при соответствующей схеме). Определяется предельный изгибающий момент, который может быть воспринят композитным сечением при условии обеспечения совместной работы стали и бетона.

Вторая (II) группа связана с эксплуатационной пригодностью конструкции. Здесь выполняется проверка прогибов, ширины раскрытия трещин и, при необходимости, динамических характеристик. Для перекрытий общественных и производственных зданий требования по жёсткости могут играть не менее важную роль, чем расчёт по прочности.

Принципиально важно, что расчёт по I группе выполняется с использованием расчётных сопротивлений материалов и нагрузок, а по II группе — с нормативными характеристиками и пониженной степенью сочетаний нагрузок.

Стадии работы конструкции

Нормативная база требует раздельного рассмотрения стадий работы сталебетонного перекрытия:

1. Монтажная. На этой стадии профлист рассчитывается как самостоятельный стальной элемент по правилам проектирования стальных конструкций. Учитываются временные нагрузки от бетонной смеси, оборудования и персонала. При необходимости вводятся временные опоры, меняющие расчётную схему
2. Эксплуатационная. Здесь перекрытие рассматривается как композитное сечение. При этом необходимо учитывать, достигнута ли полная или частичная совместная работа, а также обеспечена ли достаточная анкеровка в зоне опирания

Игнорирование стадий противоречит требованиям нормативных документов и может привести либо к занижению несущей способности, либо к неоправданному увеличению металлоёмкости.

Нагрузки и сочетания

Назначение нагрузок выполняется в соответствии с СП 20.13330.2016. Для сталебетонных перекрытий обычно учитываются:

• собственный вес профлиста
• вес бетонной плиты
• вес дополнительных слоёв (стяжка, утеплитель, покрытия)
• эксплуатационные нагрузки
• снеговая нагрузка (для покрытий)
• технологические нагрузки (для промышленных объектов)

Формирование расчётных сочетаний должно учитывать коэффициенты сочетаний и коэффициенты надёжности по нагрузке. При этом необходимо отдельно формировать сочетания для расчёта по I и II группам предельных состояний.

Особое внимание следует уделять монтажной стадии, когда временная нагрузка от свежего бетона может превышать эксплуатационные воздействия. Именно в этот период часто формируются максимальные прогибы профлиста.

Расчётные предпосылки

При расчёте сталебетонных перекрытий принимаются следующие базовые предпосылки:

• выполняется гипотеза плоских сечений
• деформации стали и бетона в зоне совместной работы считаются совместными
• сцепление между профлистом и бетоном обеспечено конструктивно
• расчёт ведётся по упругопластической или пластической модели в зависимости от стадии и вида проверки

При этом инженер обязан проверить применимость этих предпосылок к конкретной конструкции. Например, при недостаточной длине анкеровки или отсутствии профилированных зацепов допущение полной совместной работы может быть некорректным.

Нормативная база проектирования сталебетонных перекрытий представляет собой комплекс взаимосвязанных требований. Корректное применение положений различных СП является обязательным условием получения достоверной расчётной модели.

Конструктивная схема и механика работы сталебетонного перекрытия

Сталебетонное перекрытие с профилированным настилом представляет собой композитную систему, в которой геометрия профиля, схема опирания и характер армирования напрямую определяют расчётную модель и распределение усилий.

Типовые конструктивные решения

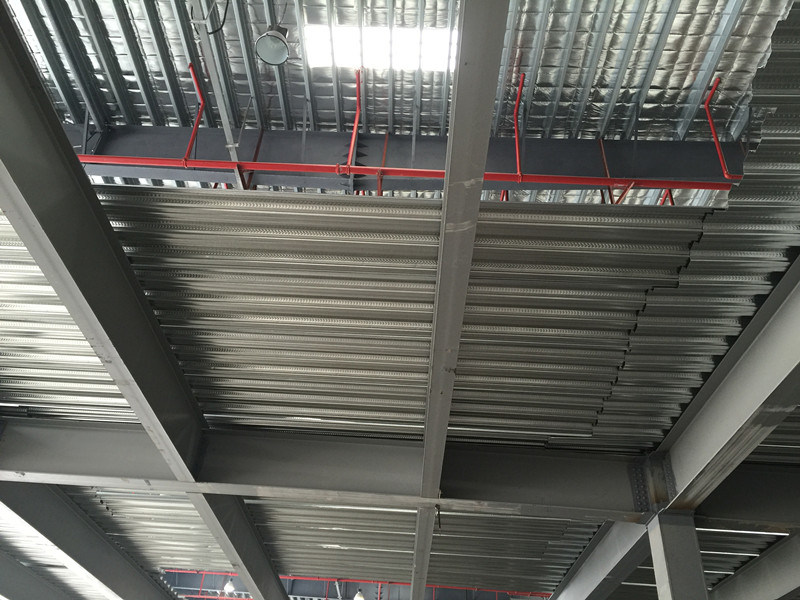

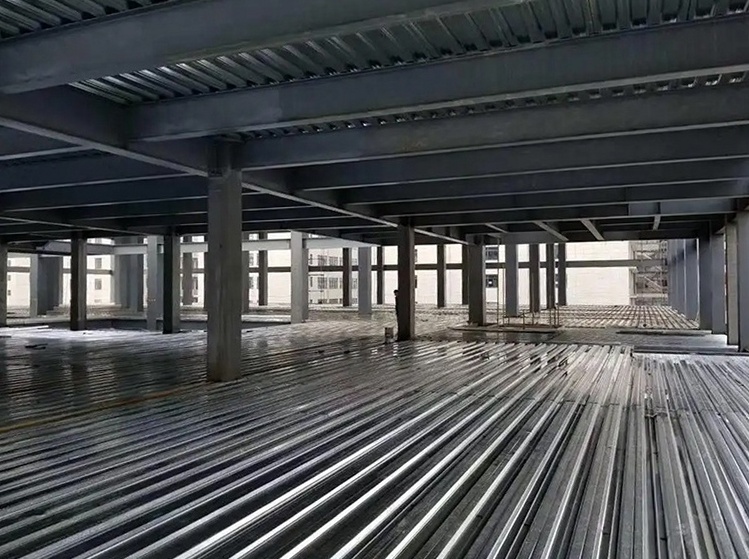

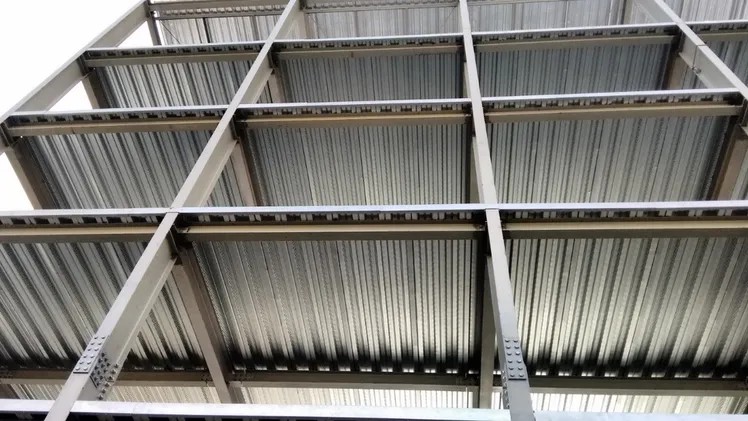

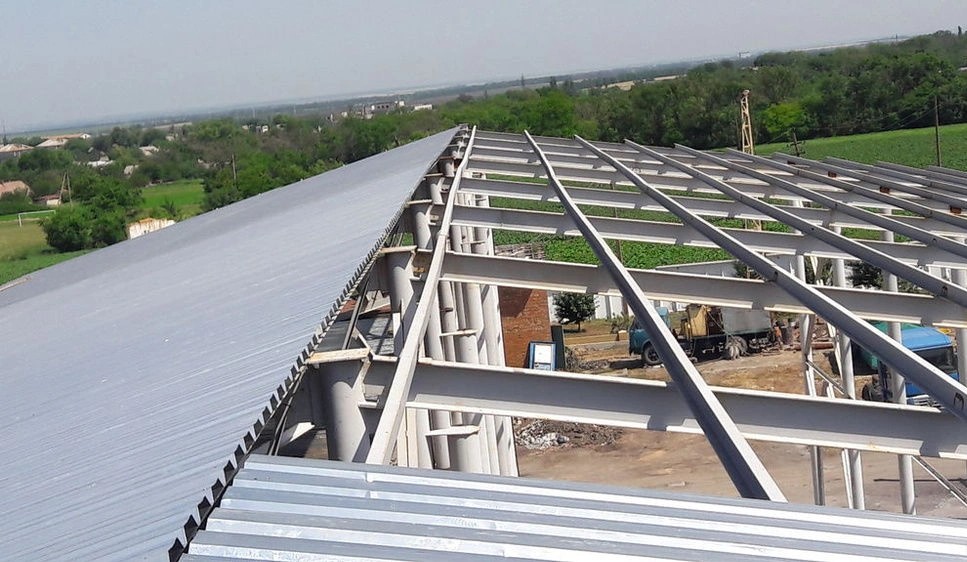

В большинстве случаев профилированный настил укладывается по стальным балкам или ригелям каркаса с опиранием на две или более опоры. Возможны следующие схемы:

• однопролётная схема (разрезная балка)
• неразрезная схема по нескольким пролётам
• схема с временными опорами на стадии бетонирования

Наиболее распространённым решением является неразрезная схема по нескольким пролётам, так как она позволяет перераспределять изгибающие моменты и снижать положительные моменты в пролёте. Однако в этом случае обязательно учитывается появление отрицательных моментов над опорами, требующих устройства верхнего армирования.

С точки зрения расчётной модели важно различать реальную конструктивную схему и упрощённую расчётную схему. Например, при отсутствии жёсткой связи между профлистом и балкой перекрытие может работать как разрезная система, даже если формально оно непрерывно.

Формирование композитного сечения

После набора прочности бетона профлист и бетонная плита образуют единое композитное сечение. Геометрия этого сечения определяется:

• высотой гофры профиля
• толщиной стального листа
• толщиной бетонного слоя над профилем
• шириной эффективной полосы перекрытия

При действии положительного изгибающего момента бетон работает в сжатой зоне, а профлист — в растянутой. Расчётное сечение формируется с учётом приведённых характеристик материалов и фактического положения нейтральной оси. В зависимости от соотношения прочностных характеристик возможно два варианта разрушения: по текучести стали либо по достижению предельных деформаций бетона в сжатой зоне.

Следует учитывать, что бетон в пределах гофры не всегда полностью включается в работу как сжатая зона. Его участие зависит от положения нейтральной оси и геометрии профиля. Это особенно важно при расчёте высоких профилей, где часть бетона может находиться ниже нейтральной оси и не участвовать в восприятии сжатия.

Работа надопорных зон

При неразрезной схеме над опорами возникают отрицательные изгибающие моменты. В этих зонах бетон нижней части сечения оказывается в растяжении, а профлист — в сжатии. Поскольку профлист является тонкостенным элементом, его устойчивость в сжатой зоне ограничена, и он не может рассматриваться как полноценный элемент, воспринимающий значительные сжимающие усилия.

Поэтому в надопорных зонах предусматривается дополнительное верхнее армирование, воспринимающее растягивающие усилия в бетоне. Расчёт выполняется по правилам проектирования железобетонных конструкций в соответствии с СП 63.13330.2018 с учётом особенностей композитной работы по СП 266.1325800.2016.

Игнорирование надопорного армирования приводит к развитию трещин, перераспределению усилий и снижению жёсткости перекрытия.

Сцепление и анкеровка

Совместная работа стали и бетона обеспечивается сцеплением по контактной поверхности. Передача продольных усилий происходит за счёт геометрической формы гофры, наличия выштамповок и рифлений, механической анкеровки в зоне опирания, а также трения между материалами.

При расчёте необходимо проверять возможность развития продольного сдвига между профлистом и бетоном. В случае недостаточной длины анкеровки или отсутствия конструктивных зацепов допускается только частичная совместная работа, что снижает расчётную несущую способность.

Особое внимание уделяется зоне опирания на балки, где возникают максимальные продольные усилия. Конструктивные решения (торцевые упоры, сварные соединения, механические анкеры) должны обеспечивать передачу усилий без развития скольжения.

Работа перекрытия как диска жёсткости

Помимо восприятия вертикальных нагрузок, сталебетонное перекрытие выполняет функцию горизонтального диска жёсткости, передающего ветровые и другие горизонтальные усилия на вертикальные элементы каркаса. В этом случае профилированный настил совместно с бетонной плитой образует жёсткую плоскость, работающую на сдвиг в своей плоскости.

Эта функция особенно важна для зданий с металлическим каркасом, где перекрытие участвует в пространственной работе сооружения. При расчёте необходимо учитывать наличие или отсутствие жёсткого крепления профлиста к балкам и связь перекрытия с вертикальными связевыми элементами.

Конструктивная схема сталебетонного перекрытия определяет его расчётную модель, характер распределения усилий и требования к армированию. Без корректного анализа механики работы невозможно выполнить достоверный расчёт по предельным состояниям.

Нагрузки и формирование расчётных сочетаний

Корректное определение нагрузок является ключевым этапом расчёта сталебетонного перекрытия. Практика проектирования показывает, что ошибки на этом этапе приводят либо к занижению несущей способности, либо к избыточной металлоёмкости конструкции. Особенность СБП заключается в необходимости раздельного анализа нагрузок для монтажной и эксплуатационной стадий.

Назначение нормативных и расчётных значений нагрузок выполняется в соответствии с СП 20.13330.2016. При этом учитываются требования к формированию сочетаний для расчёта по I и II группам предельных состояний.

Постоянные нагрузки

К постоянным нагрузкам относятся воздействия, действующие на протяжении всего срока эксплуатации конструкции. Для сталебетонного перекрытия в их состав входят:

• собственный вес профилированного настила
• вес бетонной плиты
• вес дополнительных конструктивных слоёв (стяжки, утеплителя, напольных покрытий, инженерных систем)
• вес подвесных потолков и оборудования (если они относятся к постоянным нагрузкам)

Особое внимание следует уделять точному определению веса бетонной плиты. Толщина слоя бетона в пределах гофры и над профилем различается, что влияет на фактический объём бетона на 1 метр квадратный перекрытия. Ошибка в определении объёма приводит к существенному искажению изгибающего момента.

На стадии монтажа к постоянным нагрузкам фактически относится только собственный вес профлиста, однако при бетонировании временно возникает нагрузка от свежего бетона, которая по своей величине сопоставима с эксплуатационной.

Временные нагрузки

Временные нагрузки назначаются в зависимости от функционального назначения здания. Для междуэтажных перекрытий это, как правило, нормативная эксплуатационная нагрузка, величина которой определяется категорией помещения (административные, производственные, складские и тому подобные) согласно СП 20.13330.2016.

Дополнительно учитывается снеговая нагрузка, зависящая от района строительства и схемы распределения снега по кровле. В промышленных зданиях могут также учитываться технологические нагрузки от оборудования или складируемых материалов.

На монтажной стадии учитываются:

• нагрузка от свежего бетона
• вес арматурных сеток
• нагрузка от рабочих и оборудования
• динамические воздействия при подаче бетонной смеси

В ряде случаев именно монтажная нагрузка формирует максимальные прогибы профлиста, особенно при отсутствии временных опор.

Состав нагрузок на сталебетонное перекрытие

Для систематизации расчётных воздействий на сталебетонное перекрытие целесообразно разделить нагрузки по стадиям работы конструкции и по их характеру.

Разделение нагрузок по стадиям позволяет исключить распространённую ошибку — применение эксплуатационной модели к монтажному периоду. Для СБП монтажная стадия нередко является определяющей по прогибам и устойчивости профлиста.

Особые воздействия

К особым воздействиям могут относиться температурные воздействия, динамические нагрузки от оборудования, а также сейсмические воздействия (при соответствующем районе строительства). Для производственных объектов с вибронагруженным оборудованием может потребоваться проверка перекрытия на динамическую жёсткость и ограничение амплитуды колебаний.

Температурные деформации особенно актуальны для покрытий, где возможен значительный нагрев профлиста. При расчёте необходимо учитывать совместимость температурных деформаций стали и бетона, а также наличие температурных швов.

Формирование расчётных сочетаний

Расчёт выполняется по двум группам предельных состояний, для каждой из которых формируются свои сочетания нагрузок.

Для I группы (несущая способность) используются основные сочетания с коэффициентами надёжности по нагрузке и коэффициентами сочетаний. Расчётный изгибающий момент определяется как сумма произведений нормативных нагрузок на соответствующие коэффициенты.

Для II группы (прогибы и трещиностойкость) применяются нормативные значения нагрузок и пониженные коэффициенты сочетаний. В этом случае проверяется эксплуатационная пригодность перекрытия без избыточного консерватизма.

Монтажная стадия рассчитывается отдельно. Формируется сочетание, включающее собственный вес профлиста и нагрузку от свежего бетона с учётом динамического коэффициента. Если предусматриваются временные опоры, расчётная схема изменяется, что должно быть отражено в модели.

Практические особенности расчёта нагрузок

При проектировании сталебетонных перекрытий необходимо учитывать несколько инженерных нюансов:

• фактическая толщина бетонной плиты может отличаться от проектной из-за технологических допусков
• временные перегрузки на стадии бетонирования часто недооцениваются
• для неразрезных схем важно корректно учитывать перераспределение моментов
• при больших пролётах следует проверять сочетание максимального изгибающего момента и поперечной силы

Также необходимо анализировать наиболее неблагоприятные сочетания для каждой стадии работы конструкции. Нельзя ограничиваться проверкой только эксплуатационного состояния, так как монтажная стадия может оказаться определяющей.

Раздел нагрузок и сочетаний формирует основу для дальнейшего расчёта несущей способности и жёсткости сталебетонного перекрытия.

Расчёт сталебетонного перекрытия по предельным состояниям

Расчёт сталебетонного перекрытия с профилированным настилом выполняется по двум группам предельных состояний в соответствии с требованиями СП 266.1325800.2016, с учётом положений СП 63.13330.2018 и СП 16.13330.2017.

Расчёт по I группе предельных состояний

В отличие от обычных железобетонных плит, СБП требуют обязательного учёта стадийности работы, механизма сцепления и возможной частичной совместной работы. Ошибка в любой из этих составляющих напрямую влияет на достоверность расчётной модели.

1. Расчёт по несущей способности выполняется для наиболее неблагоприятного сочетания нагрузок. Композитное сечение рассматривается с учётом совместной работы стали и бетона при условии обеспечения анкеровки. Основные допущения: гипотеза плоских сечений; совместность деформаций в зоне сцепления; ограничение деформаций бетона предельными значениями; достижение текучести стали профлиста при расчётной схеме.

   При этом инженер должен проверить, реализуется ли полная или частичная совместная работа. Если сцепление недостаточно, расчётная несущая способность уменьшается.

2. Расчёт на изгиб. Изгиб является определяющим видом работы для большинства перекрытий. Вначале необходимо определить расчётный изгибающий момент и положения нейтральной оси, далее вычислить внутренние усилия в бетоне и стали; проверить условия равновесия продольных сил. В положительной зоне изгиба бетон работает в сжатии, а профлист — в растяжении. При этом возможны два предельных состояния: разрушение по достижению предельной деформации бетона или текучесть стали профлиста.

   Расчёт ведётся до установления предельного момента, при котором выполняется равновесие продольных сил в сечении. При этом следует учитывать, что часть бетона в пределах гофры может не участвовать в формировании сжатой зоны.

3. Проверка по поперечной силе. Для композитного сечения рассматриваются: сопротивление бетона сдвигу, вклад профлиста, работа анкеровки в зоне максимальных продольных усилий. В приопорных зонах возможно развитие наклонных трещин. При необходимости предусматривается дополнительное армирование или изменение толщины плиты.
4. Один из ключевых расчётных вопросов — проверка по продольному сдвигу между профлистом и бетоном. В зонах максимальных изгибающих моментов возникают продольные усилия, которые должны быть переданы через контактную поверхность. Проверяется условие: расчётное продольное усилие ≤ несущая способность сцепления. При недостаточной длине анкеровки или слабовыраженной геометрии профиля допускается только частичная совместная работа, что приводит к снижению расчётной несущей способности.

   На практике именно игнорирование проверки продольного сдвига является одной из самых распространённых ошибок.

5. В неразрезных схемах над опорами возникают отрицательные изгибающие моменты. В этих зонах бетон нижней части оказывается в растяжении, а профлист попадает в сжатую зону. Поскольку профлист, как тонкостенный элемент имеет ограниченную устойчивость в сжатии, его вклад в восприятие сжимающих усилий, как правило, не учитывается. Расчёт выполняется как для железобетонного сечения с обязательным верхним армированием.

   Неправильный расчёт надопорных зон приводит к раскрытию трещин и перераспределению усилий.

Расчёт по I группе обеспечивает прочность изделий, которому нельзя пренебрегать. В противном случае, игнорирование данных расчётов приводит к серьёзным проблемам с надёжностью всей конструкции.

Расчёт по II группе предельных состояний

Расчёт по II группе определяет работоспособность перекрытия в процессе эксплуатации.

1. Проверка прогибов, которые определяются по нормативным сочетаниям нагрузок. При расчёте учитываются: приведённые характеристики композитного сечения, возможное образование трещин и перераспределение жёсткости по длине пролёта. Для перекрытий с пролётами более 5–6 метров именно жёсткость часто становится определяющим фактором выбора высоты профиля и толщины листа.

   Следует учитывать, что монтажные прогибы профлиста могут частично сохраняться после твердения бетона, формируя начальную кривизну конструкции.

2. Трещиностойкость. В положительной зоне изгиба бетон работает в сжатии, поэтому раскрытие трещин характерно для надопорных зон и участков с отрицательными моментами. Расчёт выполняется по правилам проектирования железобетонных конструкций с учётом класса бетона, диаметра и шага арматуры. Ограничивается ширина раскрытия трещин в зависимости от условий эксплуатации.

   Особое внимание следует уделять промышленным объектам с агрессивной средой, где чрезмерное раскрытие трещин может привести к ускоренной коррозии.

3. Для административных, торговых и производственных зданий с динамическими нагрузками может потребоваться проверка частоты собственных колебаний перекрытия. Недостаточная жёсткость приводит к дискомфорту пользователей и снижению эксплуатационной пригодности. В таких случаях дополнительно анализируется: расчётная жёсткость системы, масса перекрытия и частота собственных колебаний.
4. Особенности расчёта монтажной стадии. Монтажная стадия рассчитывается отдельно, поскольку в этот период профлист работает как самостоятельная стальная балка. Проверяются: прочность по изгибу, устойчивость стенок гофры, прогиб от нагрузки свежего бетона, а также необходимость временных опор.

   Часто именно монтажная стадия оказывается определяющей по прогибам. При недооценке монтажной нагрузки возможна остаточная деформация профлиста, которая затем включается в работу композитной системы.

5. Ключевые инженерные нюансы. При расчёте сталебетонных перекрытий необходимо учитывать следующие критические моменты: стадийность работы конструкции, возможность частичной совместной работы, устойчивость профлиста в сжатой зоне, корректное определение эффективной ширины, влияние длительных нагрузок на прогибы, технологические допуски при бетонировании.

   Комплексный учёт этих факторов позволяет получить достоверную расчётную модель и обеспечить нормативную надёжность перекрытия.

Основные проверки сталебетонного перекрытия

Систематизация проверок по I и II группам предельных состояний позволяет избежать пропуска обязательных расчётных этапов.

Данная таблица фактически представляет собой чек-лист проектировщика. При комплексном расчёте каждая из указанных проверок должна быть подтверждена либо аналитически, либо расчётной моделью.

Расчёт сталебетонного перекрытия представляет собой многоэтапный инженерный процесс, объединяющий проверки по прочности, жёсткости и устойчивости с обязательным учётом стадийности работы.

Расчёт профилированного настила на стадии монтажа

Монтажная стадия является одной из наиболее ответственных при проектировании сталебетонного перекрытия. До набора бетоном проектной прочности профилированный настил работает как самостоятельный стальной элемент, воспринимающий все вертикальные нагрузки. Именно на этом этапе возможны предельные прогибы, локальная потеря устойчивости гофр и остаточные деформации, которые впоследствии сохраняются в композитной системе.

Расчёт монтажной стадии выполняется по правилам проектирования стальных конструкций в соответствии с требованиями СП 16.13330.2017 с учётом нагрузок по СП 20.13330.2016. В отличие от эксплуатационной стадии, здесь не учитывается работа бетона, а расчётная схема определяется только условиями опирания профлиста на балки или временные подпорки.

Расчётная схема и нагрузки

Профлист рассматривается как тонкостенная балка, работающая на изгиб в одном направлении. Расчётная схема зависит от фактического способа укладки: настил может работать как разрезная балка на двух опорах либо как неразрезная система при наличии нескольких пролётов.

Основной нагрузкой на монтажной стадии является вес свежеуложенной бетонной смеси. В расчёт принимается объём бетона с учётом заполнения гофры и слоя над профилем. Дополнительно учитываются вес арматурных сеток, технологические нагрузки от рабочих и оборудования, а также возможные динамические эффекты при подаче бетона. Практика показывает, что именно недооценка монтажной нагрузки чаще всего приводит к превышению допустимых прогибов.

При расчёте необходимо учитывать, что бетон на стадии укладки ведёт себя как пластичная масса и полностью передаёт нагрузку на профлист, не участвуя в восприятии изгиба.

Проверка прочности и устойчивости

Проверка по прочности включает определение изгибающего момента в пролёте и сопоставление его с расчётным сопротивлением стали профлиста. Поскольку профилированный настил является тонкостенным элементом, особое внимание уделяется местной устойчивости стенок и полок гофры.

В соответствии с требованиями СП 16.13330.2017 необходимо проверить: устойчивость сжатых элементов профиля, возможность локальной потери устойчивости стенок, а также влияние ширины плоских участков на расчётное сопротивление.

Если геометрия профиля или толщина стали недостаточны, возможна преждевременная потеря несущей способности ещё до достижения предела текучести.

Ограничение прогибов

Прогиб на стадии монтажа часто является определяющим параметром. Даже если прочность профлиста обеспечена, чрезмерный прогиб приводит к накоплению остаточных деформаций и увеличению фактической кривизны перекрытия после твердения бетона.

Допустимые значения прогиба назначаются исходя из конструктивных требований и условий бетонирования. Как правило, они принимаются более жёсткими, чем предельные эксплуатационные значения. Это связано с тем, что прогиб, возникший до твердения бетона, не полностью компенсируется после включения бетонной плиты в совместную работу.

Особое внимание следует уделять большим пролётам, где прогиб пропорционален кубу пролёта. Незначительное увеличение расстояния между балками может существенно повлиять на деформации.

Влияние временных опор

При значительных пролётах или большой толщине бетонной плиты проектом могут предусматриваться временные подпорки. В этом случае расчётная схема меняется: уменьшается расчётный пролёт и снижается изгибающий момент.

Однако необходимо учитывать технологию демонтажа подпорок. Если их удаление производится до достижения бетоном достаточной прочности, возможно перераспределение усилий и дополнительное нагружение профлиста. Поэтому проектное решение по применению временных опор должно быть увязано с графиком производства работ.

Монтажная стадия требует самостоятельного инженерного анализа. Профилированный настил в этот период работает как полноценный несущий элемент, и его расчёт должен выполняться с той же тщательностью, что и расчёт композитного сечения на стадии эксплуатации.

Особенности проектирования сталебетонных перекрытий с профилированным настилом

Расчёт несущей способности и жёсткости является лишь частью инженерной задачи. Не менее важным этапом является корректное конструирование перекрытия, поскольку именно конструктивные решения определяют возможность реализации принятой расчётной модели. На практике нередко встречаются случаи, когда формально верный расчёт не подтверждается конструктивно — из-за недостаточной анкеровки, неправильного узла опирания или некорректного армирования надопорных зон.

Проектирование сталебетонного перекрытия должно вестись с обязательной увязкой требований СП 266.1325800.2016, СП 63.13330.2018 и СП 16.13330.2017, поскольку конструкция одновременно относится к нескольким нормативным областям.

Выбор геометрии профиля и толщины стали

Выбор высоты гофры и толщины листа напрямую связан с пролётом, расчётной нагрузкой и требуемой жёсткостью. Повышение высоты профиля увеличивает момент инерции и снижает прогиб, однако одновременно возрастает расход бетона и общий вес перекрытия.

Толщина стали влияет как на несущую способность на монтажной стадии, так и на вклад профлиста в растянутую зону при эксплуатации. При недостаточной толщине возрастает риск локальной потери устойчивости, при избыточной — увеличивается металлоёмкость без пропорционального прироста эффективности.

Инженерное решение должно основываться на сравнительном расчёте нескольких вариантов с анализом: пролётной схемы, толщины бетонной плиты, необходимости временных опор, требований по прогибам.

Влияние основных параметров на несущую способность

Несущая способность сталебетонного перекрытия зависит не от одного параметра, а от совокупности геометрических и прочностных характеристик.

Оптимальное решение достигается не максимизацией одного параметра, а балансом между жёсткостью, массой и стоимостью конструкции.

Толщина бетонной плиты и армирование

Толщина бетонного слоя над профилем определяется расчётом по прочности и жёсткости, а также требованиями по огнестойкости и долговечности. Недостаточная толщина снижает несущую способность по изгибу и ухудшает работу надопорных зон. Избыточная — приводит к увеличению постоянной нагрузки и перерасходу материалов.

В надопорных участках при неразрезной схеме обязательно предусматривается верхнее армирование. Его площадь определяется расчётом на отрицательный изгибающий момент. При этом важно учитывать фактическую ширину распределения усилий и шаг балок каркаса.

В пролётной зоне дополнительное армирование может назначаться конструктивно для контроля трещинообразования и ограничения ширины раскрытия трещин.

Узлы опирания и анкеровка

Узел опирания профлиста на стальную балку является критическим элементом конструкции. Именно в этой зоне концентрируются максимальные продольные усилия, передающиеся между бетоном и сталью.

Проектом должны быть обеспечены:

• достаточная длина опирания
• фиксация профлиста от смещения
• надёжная анкеровка для передачи продольных усилий

Недостаточная длина опирания или отсутствие конструктивных мер по предотвращению скольжения могут привести к частичной потере совместной работы и снижению расчётной несущей способности.

В зоне опирания необходимо учитывать местные напряжения в стенке профиля и проверять её устойчивость.

Защитный слой и долговечность

При проектировании необходимо учитывать требования к долговечности конструкции. Толщина защитного слоя бетона над верхним армированием назначается в зависимости от условий эксплуатации и класса среды.

Профилированный настил, как правило, выполняется из оцинкованной стали или стали с защитным покрытием. В случае эксплуатации в агрессивной среде следует дополнительно оценивать риски коррозии и возможность применения специальных покрытий.

В зонах возможного увлажнения и перепадов температур требуется предусматривать мероприятия по защите от коррозии, включая герметизацию стыков и контроль качества бетонирования.

Обеспечение огнестойкости

Сталебетонное перекрытие должно соответствовать требованиям по пределу огнестойкости. Огнестойкость определяется толщиной бетонной плиты, защитным слоем над арматурой и условиями нагрева профлиста.

При воздействии высокой температуры сталь теряет прочность значительно быстрее бетона. Поэтому расчёт на огнестойкость должен учитывать снижение прочностных характеристик стали и возможную перераспределённую работу бетонной части.

При необходимости проектом могут предусматриваться дополнительные меры — увеличение толщины плиты, применение огнезащитных покрытий или изменение конструктивной схемы.

Увязка расчёта и технологии производства работ

Проектные решения должны учитывать реальную технологию монтажа. Шаг балок, последовательность бетонирования, возможность установки временных опор и сроки их демонтажа напрямую влияют на расчётную схему.

Нередко формально корректное расчётное решение оказывается трудно реализуемым на строительной площадке. Поэтому проектирование СБП требует тесной увязки расчёта, конструктивных решений и технологии производства работ.

Особенности проектирования сталебетонного перекрытия заключаются в необходимости комплексного подхода: от выбора геометрии профиля до проработки узлов анкеровки и обеспечения долговечности. Конструкция должна быть не только обоснована расчётами, но и конструктивно реализуема без потери заложенных характеристик.

Узлы и конструктивные требования

Конструктивные решения сталебетонного перекрытия являются прямым продолжением расчётной модели. Даже при корректно выполненном расчёте по СП 266.1325800.2016 несоблюдение требований к узлам может привести к частичной потере совместной работы, снижению жёсткости и перераспределению усилий. Поэтому рабочая документация должна детально отражать все параметры, влияющие на фактическую работу конструкции.

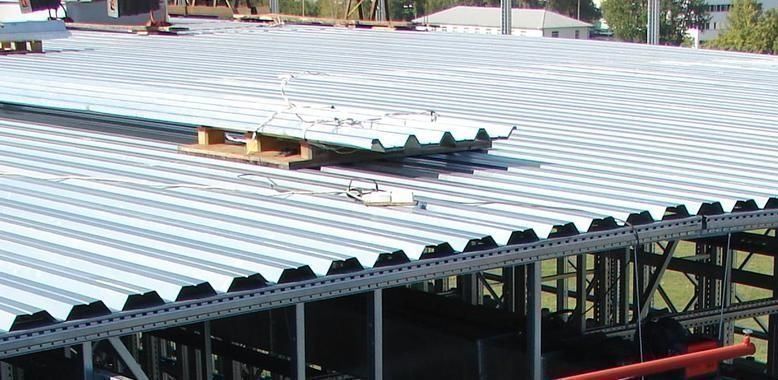

Узел опирания профилированного настила

Опирание профлиста на стальные балки или ригели является одной из наиболее нагруженных зон перекрытия. В этой области передаются поперечные силы и продольные усилия, возникающие при композитной работе. Длина опирания назначается расчётом и должна обеспечивать надёжную передачу усилий без локального смятия кромки профиля и без потери устойчивости стенки гофры.

Особенность данного узла заключается в сочетании нескольких факторов: концентрации напряжений, возможных монтажных отклонений и необходимости фиксации листа от продольного смещения. Проектом должна быть предусмотрена не только минимальная глубина опирания, но и способ закрепления профлиста к балке — с учётом усилий, действующих как в вертикальной, так и в горизонтальной плоскости.

При недостаточной длине опирания возможно развитие локальных деформаций, которые не учитываются в расчётной модели, но существенно влияют на фактическую несущую способность.

Крепление профлиста и обеспечение совместной работы

Крепление профилированного настила выполняет не только монтажную функцию. После твердения бетона оно участвует в обеспечении пространственной работы перекрытия и ограничивает возможное продольное смещение листа относительно балки.

Шаг и тип крепежа определяются расчётной схемой и требованиями к диску жёсткости перекрытия. Если перекрытие рассматривается как элемент, передающий горизонтальные усилия, жёсткость соединений должна быть подтверждена расчётом. В противном случае расчётная модель пространственной работы будет некорректной.

Важно учитывать, что фактическая несущая способность соединения зависит не только от типа крепежа, но и от качества монтажа, толщины стали балки и профиля, а также условий сварки или установки метизов.

Армирование надопорных зон

В неразрезных перекрытиях над опорами формируются отрицательные изгибающие моменты. В этих зонах бетон нижней части плиты работает в растяжении, а профлист оказывается в сжатой зоне и не может воспринимать значительные усилия из-за ограниченной устойчивости.

Поэтому проектом предусматривается верхнее рабочее армирование. Его площадь, шаг и длина анкеровки определяются расчётом по правилам СП 63.13330.2018. При этом необходимо учитывать фактическое расположение арматуры в пределах защитного слоя и обеспечить достаточную длину заделки в пролётную часть.

Неправильное расположение верхнего армирования или сокращение длины анкеровки приводит к раскрытию трещин в приопорной зоне и изменению распределения изгибающих моментов по пролёту.

Торцевые зоны и удержание бетонной смеси

В зоне торцов профилированного настила необходимо предусматривать конструктивные элементы, исключающие вытекание бетонной смеси во время бетонирования. Эти элементы одновременно влияют на формирование геометрии сечения в приопорной зоне и на условия анкеровки профиля.

Если торцевые элементы выполнены с нарушением проектных решений, возможны уменьшение фактической толщины бетонного слоя и снижение несущей способности в зоне максимальных усилий. Поэтому рабочая документация должна чётко регламентировать тип торцевых элементов и порядок их установки.

Геометрические и технологические требования

Проектируя перекрытие, необходимо учитывать соответствие конструктивных параметров принятой расчётной модели. Шаг балок, направление гофры, расположение стыков профлистов и фактическая толщина бетонного слоя должны строго соответствовать проектным значениям.

Направление гофры должно совпадать с направлением расчётной работы перекрытия. Ошибка в ориентации профиля приводит к резкому снижению жёсткости и несущей способности.

При назначении толщины бетонной плиты необходимо учитывать технологические допуски и возможные отклонения при бетонировании, чтобы фактические параметры не оказались ниже расчётных.

Обеспечение пространственной работы перекрытия

Если перекрытие включается в расчёт пространственной схемы здания как горизонтальный диск жёсткости, узлы должны обеспечивать передачу усилий в плоскости перекрытия. Это достигается достаточной жёсткостью соединений профлиста с балками и надёжной связью перекрытия с вертикальными связевыми элементами.

Недостаточная жёсткость узлов приводит к тому, что фактическая работа конструкции отличается от расчётной. В этом случае горизонтальные усилия перераспределяются на другие элементы каркаса, что может вызвать их перегрузку.

Конструктивные узлы сталебетонного перекрытия являются критическим элементом всей системы. Расчёт определяет требуемые усилия, но именно правильная проработка деталей обеспечивает реализацию заложенной несущей способности и долговечности конструкции.

Типовые ошибки при расчёте и проектировании сталебетонных перекрытий

Практика проектирования и обследования сталебетонных перекрытий с профилированным настилом показывает, что большинство проблем связано не с самим материалом, а с некорректной расчётной моделью или упрощениями, допущенными на стадии проектирования. Ошибки, как правило, носят системный характер и возникают при игнорировании стадийности работы конструкции, требований нормативной базы или конструктивных ограничений.

Игнорирование монтажной стадии

Одна из самых распространённых ошибок — выполнение расчёта только для эксплуатационной стадии. При этом профлист рассматривается исключительно как элемент композитного сечения, а его работа до набора прочности бетона не анализируется.

Между тем именно на монтажной стадии профилированный настил воспринимает максимальные изгибающие моменты от веса свежего бетона. Недооценка этой нагрузки или отсутствие проверки прогиба приводит к остаточным деформациям, которые затем сохраняются в композитной системе. В отдельных случаях возможна локальная потеря устойчивости гофры ещё до ввода конструкции в эксплуатацию.

Такой подход противоречит требованиям СП 16.13330.2017 и СП 20.13330.2016, регламентирующим расчёт стальных элементов и назначение нагрузок.

Некорректное допущение полной совместной работы

При расчёте по СП 266.1325800.2016 допускается использование модели полной совместной работы стали и бетона при условии обеспечения достаточной анкеровки. Однако на практике это условие нередко принимается без проверки.

Если длина опирания, геометрия профиля или качество крепления не обеспечивают передачу продольных усилий, фактическая работа конструкции становится частичной. В результате расчётная несущая способность оказывается завышенной.

Особенно критично это для перекрытий с большими пролётами и высокими нагрузками, где продольные усилия в зоне опирания достигают значительных величин.

Завышение эффективной ширины работы

Ещё одной типовой ошибкой является некорректное определение эффективной ширины полосы перекрытия, принимаемой в расчёте композитного сечения.

Иногда в расчёт включается вся геометрическая ширина плиты без учёта распределения усилий и шага балок. Это приводит к завышению момента сопротивления и, соответственно, к занижению требуемой толщины стали или площади армирования.

Корректное определение эффективной ширины должно выполняться с учётом реальной пролётной схемы и распределения нагрузок.

Недооценка надопорных зон

В неразрезных схемах отрицательные изгибающие моменты требуют обязательного верхнего армирования. На практике встречаются случаи, когда армирование назначается конструктивно, без расчётного обоснования, либо его длина анкеровки оказывается недостаточной.

В результате в приопорной зоне формируются трещины, происходит перераспределение усилий, увеличиваются прогибы в пролёте. Это особенно опасно для перекрытий с повышенными требованиями по жёсткости и трещиностойкости.

Игнорирование устойчивости профлиста в сжатой зоне

При отрицательных моментах профилированный настил оказывается в сжатой зоне. Поскольку это тонкостенный элемент, его устойчивость ограничена. Однако в ряде расчётов его вклад в сжатие принимается без проверки местной устойчивости.

Такой подход может привести к переоценке несущей способности сечения и ошибкам при назначении армирования.

Ошибки в назначении нагрузок и сочетаний

Нарушения при формировании сочетаний нагрузок — ещё одна распространённая проблема.

Чаще всего встречаются:

• использование эксплуатационных нагрузок без учёта коэффициентов надёжности
• отсутствие отдельного расчёта для монтажной стадии
• некорректное применение коэффициентов сочетаний для II группы предельных состояний

Несоблюдение требований СП 20.13330.2016 приводит к искажению результатов расчёта и может повлиять как на безопасность, так и на экономичность проекта.

Несоответствие проектных решений технологии монтажа

Даже корректно выполненный расчёт может оказаться нереализуемым, если в проекте не учтены реальные условия производства работ. Примером является назначение пролётов без временных опор при невозможности обеспечить требуемую жёсткость профлиста на стадии бетонирования.

Также распространённой проблемой является расхождение между проектной толщиной бетонной плиты и фактической толщиной после укладки смеси. Это напрямую влияет на массу конструкции и величину изгибающего момента.

Ошибки проектирования и их последствия

Для практического применения материала полезно свести типовые ошибки к их техническим последствиям.

Такая систематизация позволяет использовать статью не только как теоретический материал, но и как практическое руководство при проверке проектных решений.

Большинство ошибок при проектировании сталебетонных перекрытий связано с упрощённым подходом к расчётной модели и недооценкой стадийности работы конструкции. Композитная система требует комплексного анализа: от назначения нагрузок до проверки узлов анкеровки и устойчивости профиля.

Корректный инженерный подход предполагает не только соблюдение требований нормативных документов, но и критическую оценку применимости расчётных допущений к конкретному объекту.

Сталебетонное перекрытие с профилированным настилом представляет собой расчётно сложную композитную систему, в которой надёжность обеспечивается только при комплексном учёте стадийности работы, механизма сцепления и особенностей конструктивных узлов. Корректное проектирование требует системного применения положений СП 266.1325800.2016, СП 63.13330.2018, СП 16.13330.2017 и СП 20.13330.2016. Игнорирование монтажной стадии, продольного сдвига, устойчивости профиля или надопорных зон неизбежно приводит к расхождению между расчётной и фактической работой конструкции.

Экономическая эффективность СБП достигается не за счёт упрощения расчёта или минимизации сечений, а благодаря оптимизации всей системы — от выбора пролётной схемы и геометрии профиля до детальной проработки узлов опирания и армирования. Профилированный настил в составе перекрытия является полноценным несущим элементом, и только инженерно обоснованный подход позволяет обеспечить нормативную надёжность, требуемую жёсткость и предсказуемое поведение конструкции в эксплуатации.

Автор статьи

Дмитрий Дёмочкин

Эксперт в области строительства с многолетним опытом. Окончил МГТУ им. Н.Э. Баумана по направлению Машиностроительные технологии. Специалист по строительству высотных и большепролетных зданий и сооружений. На практике знаю, что проектирование и возведение таких зданий и сооружений кардинально отличается от типовых проектов.

5

5 отзывов

Задать вопрос
