Термопрофиль СПU-Т 150/66
Термопрофиль СПU-Т 150/66

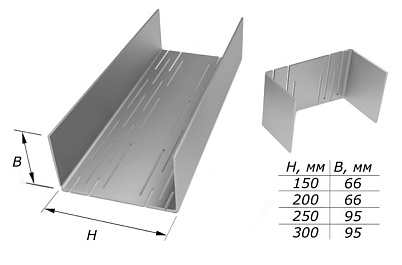

U-образный (швеллерный) термопрофиль используется в сборке легких стальных тонкостенных конструкций в качестве основного вертикального элемента. Из него составляется каркас кровли, мансарды или несущих стен.

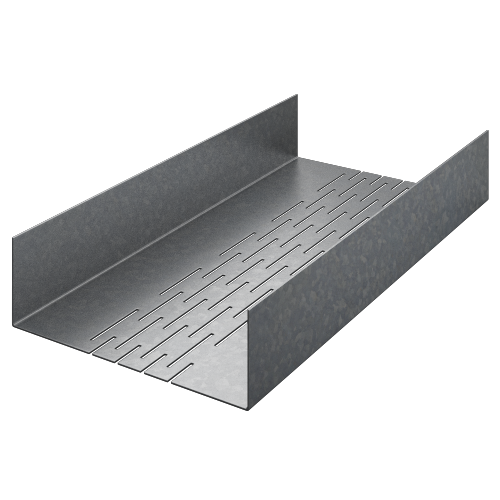

Термопрофили ЛСТК - это профили с продольными отверстиями (перфорацией). Назначение перфорации - устранение "мостиков холода", тепло- и звукоизоляция. Используется и как опоры или колонны в неотапливаемых строениях. Швеллерный термопрофиль имеет жесткую форму без загнутых краев.
Для защиты от коррозии эти изделия покрываются цинком . Изготавливается длиной от 0,2 до 15 метров из холоднокатаного оцинкованного проката толщиной от 1,2 до 4,0 мм. На заказ могут изготавливаться профили других размеров.

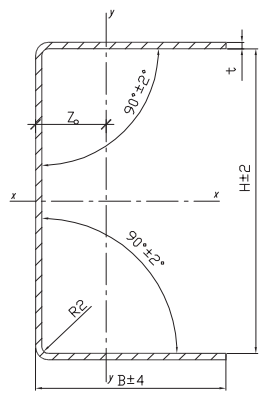

Чертеж U-образного швеллерного термопрофиля
Технические характеристики U-образного термопрофиля СПU-Т 150/66
|
Обозначение профиля |
H/B/C, мм |
t, мм |
Площадь сечения, см2 |
Масса |
Справочные значения |
||||||
|
Jx, см4 |
Wx, см3 |
Jy, см4 |
Wy, см3 |
rx, см |
ry, см |
Zo, см |
|||||
|
СПU-Т150x1,2 |
150/66 | 1,2 |
3,31 |
2,71 |
76,99 | 8,28 | 0,87 | 0,14 | 5,95 | 2,09 | 1,61 |
|
СПU-Т150x1,5 |
1,5 |
2,49 |
3,34 |
112,3 | 14,68 | 1,78 | 0,36 | 6,04 | 2,08 | 1,61 | |
|
СПU-Т150x2,0 |
2,0 |
3,31 |
4,39 |
160,2 | 20,81 | 4,56 | 0,92 | 6,06 | 2,07 | 1,62 | |
* - на основании ТУ 1122-004-56881834-2013
Ширина заготовки 279 мм.
