ГлавнаяКаталогМеталлопрокатПрофили для легких стальных тонкостенных конструкций (ЛСТК)
Z-образные профилиПрофиль Z-образный (Зет) Z-180x60x2,0

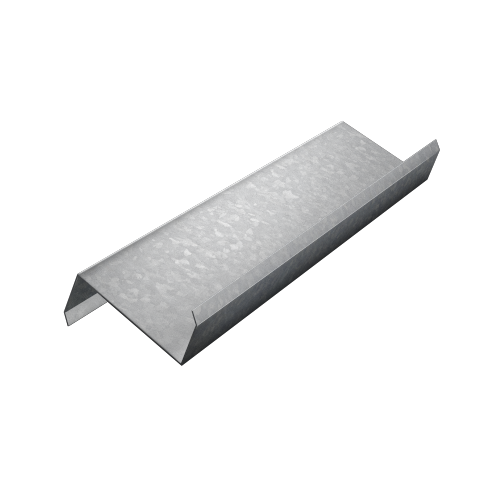

Профиль Z-образный (Зет) Z-180x60x2,0

В наличии
Тип покрытия:
Толщина (мм):
Цвет:
Ширина, мм
180
Цена за метр погонный
0
Длина, мм
Цена за лист
0
Количество листов
Расчет
0
Метраж
0 м²
Сумма
834.00 ₽
Купить

Профиль Z-образный (Зет) Z-180x60x2,0 — это прочный оцинкованный элемент, предназначенный для монтажа кровельных и стеновых прогонов в лёгких стальных тонкостенных конструкциях. Благодаря особой Z-образной форме он обеспечивает надёжное распределение нагрузок между несущими элементами, повышая устойчивость всей системы. Изготавливается из стали марки С350/08Ю в соответствии с требованиями ГОСТ Р 52246-2004 и 14918-80, а также ТУ 1122-004-56881834-2018. Поверхность профиля покрыта слоем цинка, который защищает металл от коррозии и продлевает срок службы конструкции.

Z-профиль широко используется при возведении каркасных зданий, монтаже кровель, стеновых панелей, перекрытий и ферм. Небольшой вес, высокая прочность и точная геометрия обеспечивают простоту монтажа и надёжное соединение с другими элементами ЛСТК.

  • Высота профиля, мм: 180
  • Ширина полки, мм: 60
  • Толщина металла, мм: 2,0
  • Вид профиля: Z-образный
  • Материал: Оцинкованная сталь
  • Марки стали: С250, С350
  • Класс цинкования, г/м²: 275
  • Вид изделия: ЛСТК

Технические характеристики профиля Z-180:

Тип профиля Сечение профиля Н/В/С, мм Толщина металла t, мм Момент инерции Ix (см4) Момент сопротивления Wx (см3) Момент инерции Iy (см4) Момент сопротивления Wy (см3) Радиус инерции ix (см) Радиус инерции iy (см) Координата центра масс Z0 (см)
Z-180х55х0,7
 180/55/15
 0,7
 105,66
 10,54
 12,85
 1,70
 6,93
 2,42
 5,90
Z-180х55х1,0
 180/55/15
 1,0
 150,94
 16,08
 18,35
 2,50
 6,97
 2,62
 5,90
Z-180х55х1,2
 180/55/16
 1,2
 181,13
 19,28
 22,03
 3,02
 6,97
 2,62
 5,90
Z-180х55х1,5
 180/55/17
 1,5
 226,42
 24,07
 27,53
 3,76
 6,97
 2,62
 5,90
Z-180х60х2,0
 180/60/13
 2,0
 307,80
 32,54
 43,60
 5,22
 6,97
 2,62
 5,90
Z-180х60х2,5
 180/60/16
 2,5
 358,28
 38,42
 48,69
 5,37
 6,85
 2,52
 6,30
Z-180х60х3,0
 180/60/17
 3,0
 429,41
 45,95
 58,44
 6,42
 6,85
 2,53
 6,30
Z-180х65х3,5
 180/65/14
 3,5
 554,56
 58,46
 104,27
 9,59
 6,98
 3,03
 7,30
Z-180х65х4,0
 180/65/15
 4,0
 633,08
 66,60
 119,19
 10,93
 6,98
 3,03
 7,30

Таблица стандартных сечений Z-образных профилей ЛСТК (размеры указаны в миллиметрах)

t Z-70 (Н=70) Z-100 (Н=100) Z-150 (Н=150) Z-150 (Н=150) Z-180 (Н=180) Z-200 (Н=200) Z-250 (Н=250)
В С В С В С В С В С В С В С
0,7 45 13 45 13 45 10 70 15 -
 -
 50 10 70 17
1 45 14 45 14 45 10 70 15 -
 -
 50 10 70 17
1,2 45 15 45 15 45 10 70 16 -
 -
 50 11 70 18
1,5 50 10 50 10 45 11 70 17 -
 -
 50 12 70 19
2 50 12 50 12 45 13 70 18 60 13 50 13 70 20
2,5 -
 -
 -
 -
 50 10 75 16 60 16 55 11 75 18
3 -
 -
 -
 -
 50 12 75 18 60 17 55 13 75 20
3,5 -
 -
 -
 -
 50 13 75 19 65 14 55 14 76 20
ширина заготовки (справочная величина) 178 208 250 312 312 312 416
У данного товара еще нет ни одного отзыва.
Полезная информация
Чертёж Z-образного профиля
