Профиль стоечный С-180x55x1,2

Нет в наличии

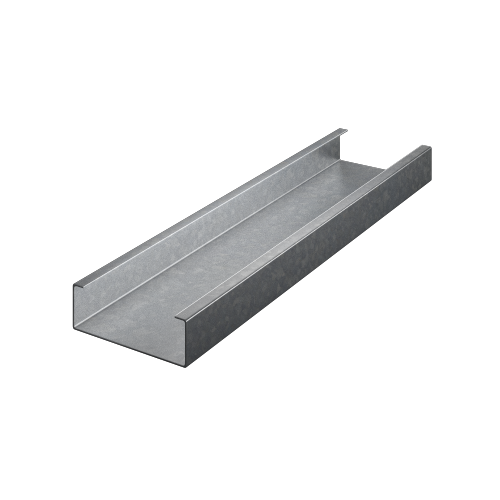

С-образный профиль С-180х55х1,2

Оцинкованный стоечный профиль небольшого размера применяется в качестве каркаса зданий с малым количеством этажей и прочих конструкциях, не подвергающихся высоким нагрузкам. Такой типоразмер направляющего профиля изготавливается длиной от 0,35 до 12 метров из оцинкованного холоднокатаного проката толщиной от 0,7 до 4 мм.

Чертеж С-образного стоечного профиля:

Чертеж С-образного стоечного профиля Производственное объединение «Эталон»

Технические характеристики стоечного профиля С-180:

Тип профиля Сечение профиля Н/В/С, мм Толщина металла t, мм Момент инерции Ix (см4) Момент сопротивления Wx (см3) Момент инерции Iy (см4) Момент сопротивления Wy (см3) Радиус инерции ix (см) Радиус инерции iy (см) Координата центра масс Z0 (см)
С-180х55х0,7 180/55/15 0,7 105,66 11,82 8,53 2,17
 6,93
 1,97
 1,4
С-180х55х1,0 180/55/15 1 150,94 16,86 12,19 3,09
 6,93
 1,97
 1,4
С-180х55х1,2 180/55/16 1,2 181,13 20,22 14,63 3,96
 6,93
 1,97
 1,4
С-180х55х1,5 180/55/17
 1,5 226,92 25,23 18,29 4,6
 6,93
 1,97 1,4
С-180х60х2,0 180/60/13 2.0 303,17 33,69 27,34 6,21
 6,95
 2,09
 1,5
С-180х60х2,5 180/60/16 2.5 371,97 41,45 34,53 8,04
 6,89 2,1 1,53
С-180х60х3,0 180/60/17 3.0 445,27 49,47 41,3 9,56 6,88 2,1 1,53
С-180х65х3,5 180/65/14 3.5 517,73 57,69 50,71 10,76 6,89 2,16 1,56
С-180х65х4,0 180/65/15 4.0 594,81 66,09 59,34
 12,61 6,89 2,18 1,59

Таблица стандартных сечений стоечных С-образных профилей ЛСТК (размеры указаны в миллиметрах)

t С-70 (Н=70) С-100 (Н=100) С-130 (Н=130) С-150 (Н=150) С-150 (Н=150) С-180 (Н=180) С-200 (Н=200) С-250 (Н=250) С-300 (Н=300)
В С В С В С В С В С В С В С В С В С
0,7 45 13 45 13 -
 -
 45 10 70 15 -
 -
 50 10 70 17 -
 -
1 45 14 45 14 50 15 45 10 70 15 -
 -
 50 10 70 17 -
 -
1,2 45 15 45 15 50 15 45 10 70 16 -
 -
 50 11 70 18 75 16
1,5 50 10 50 10 50 16 45 11 70 17 -
 -
 50 12 70 19 75 16
2 50 12 50 12 50 17 45 13 70 18 60 13 50 13 70 20 75 18
2,5 -
 -
 -
 -
 -
 -
 50 10 75 16 60 16 55 11 75 18 75 20
3 -
 -
 -
 -
 -
 -
 50 12 75 18 60 17 55 13 75 20 80 17
3,5 -
 -
 -
 -
 -
 -
 50 13 75 19 65 14 55 14 76 20 80 18
ширина заготовки (справочная величина) 178 208 250 250 312 312 312 416 470
