Профиль СПΣ 180/50/20

Нет в наличии

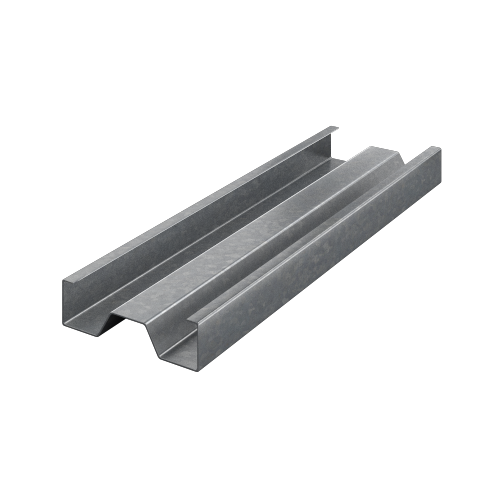

Профиль ЛСТК СПΣ 150х50х21

Оцинкованный профиль сложной Σ-образной формы строительства ЛСТК рассчитан для применения в местах со средней или высокой нагрузкой.

Специальная форма обеспечивает высокую жесткость во всех направлениях. Для защиты от коррозии эти изделия покрываются цинком .

Изготавливается длиной от 0,2 до 15 метров из холоднокатаного оцинкованного проката толщиной от 1,2 до 4,0 мм. На заказ могут изготавливаться профили других размеров.

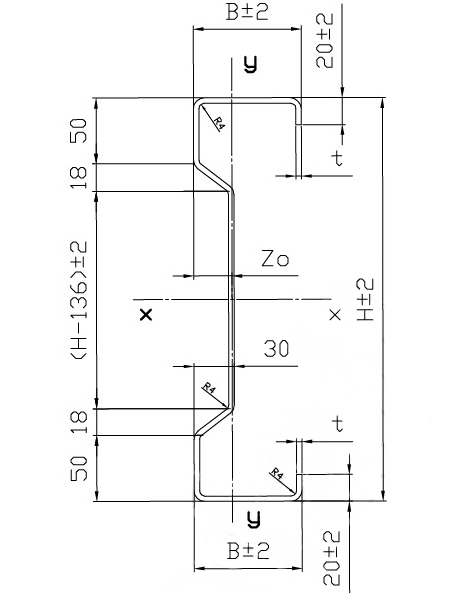

Чертеж Σ-образного стоечного профиля

Чертеж сигма-профиля ЛСТК
Технические характеристики Σ-образного профиля СПΣ 180x50х20 сталь марки С350*
Обозначение H/B/C, мм t, мм Площадь сечения, см2 Масса 1м, кг
Ix, см4 Wx, см4 Iy, см3 Wy, см3 rX, см rY, см Z0, см
СПΣ 180х1,2 180/50/20 1,2 3,97 3,21 164,21 17,74 10,97 1,79 6,59 1,66 1,88
СПΣ180х1,5 1,5 4,92 3,95 217,1 24,12 13,9 4,49 6,62 1,67 1,90
СПΣ 180х2,0 2,0 6,50 5,19 285,6 31,73 18,0 5,80 6,59 1,65 1,90
СПΣ 180х2,5 2,5 8,02 6,39 351,1 39,01 21,8 7,05 6,57 1,63 1,91
СПΣ 180х3,0 3,0 9,51 7,55 414,3 46,04 25,3 8,19 6,54 1,62 1,91
СПΣ 180х3,5 3,5 10,99 8,71 475,4 52,82 28,6 9,26 6,51 1,60 1,91
СПΣ 180х4,0 4,0 12,40 9,82 534,2 59,36 31,6 10,26 6,48 1,58 1,92

* на основании ТУ 1122-003-56881834-2011.
Ширина заготовки 331 мм.
