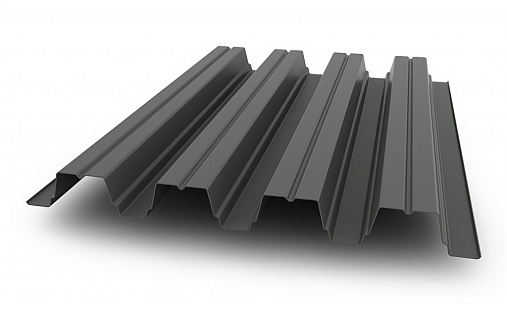

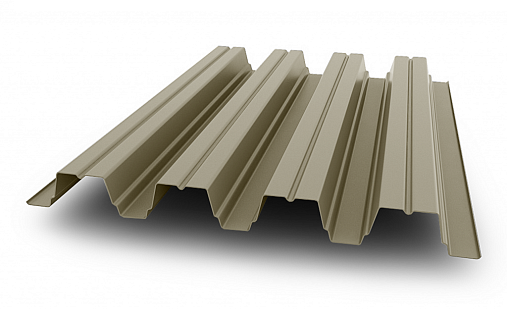

Профнастил Н75-750 0,7 мм
- Сертификат соответствия на профнастил Grand Line
- Сертификат соответствия ММК-Профиль Москва
- Сертификат соответствия на профнастил Металл Профиль
- Сертификат соответствия на профнастил для сталежелезобетонных конструкций
- Сертификат соответствия на стальные листовые гнутые профили
- Сертификат соответствия на профнастил (ГОСТ) Эталон
- Сертификат соответствия на профнастил (СТО) Эталон
- Описание
- Характеристики
- Цвета
Профнастил Н75-750 толщиной 0,7 мм относится к самонесущим материалам. Листы отличаются способностью выдерживать высокие нагрузки и при этом мало весят. Изделия устойчивы к атмосферным осадкам, сильному ветру и другим агрессивным воздействиям. Материал можно купить для возведения производственных цехов, облицовки объектов, монтажа кровель с большими пролетами.
Особенности профлиста 750 Н75 0,7 мм
Профилированные изделия производятся из качественной холоднокатаной стали. Профнастил Н75-750 0,7 мм имеет трапециевидную форму с выступами для повышения жесткости и прочности, оцинкованное или декоративно-защитное полимерное покрытие. Материал обладает стойкостью к температурным перепадам и используется в различных климатических условиях.
При выборе листов следует учесть предполагаемую нагрузку на поверхность и условия эксплуатации. Укладка металлического покрытия осуществляется с нахлестом.
Чертеж профиля Н75-750
Скачать чертёж профнастила Н75-750 в формате dwg.
Технические характеристики профилированного листа Н75-750
| Тип профиля | H75-750 | |||||||
|---|---|---|---|---|---|---|---|---|
| Толщина металла, мм | 0,55 | 0,60 | 0,65 | 0,70 | 0,80 | 0,90 | 1,00 | |
| Площадь сечения А, см² | 6,9 | 7,5 | 8,125 | 8,8 | 10,00 | 11,3 | 12,5 | |
| Масса 1м, кг | 5,9 | 6,4 | 6,9 | 7,4 | 8,4 | 9,3 | 10,3 | |
| Справочная величина на 1 м ширины. Момент инерции, lx, см4 | 76,66 | 85,55 | 24,53 | 27,14 | 32,01 | 37,08 | 42,16 | |
| Справочная величина на 1 м ширины. момент сопротивления, WX1,см³ | 20,23 | 22,48 | 24,53 | 27,14 | 32,01 | 37,08 | 42,16 | |
| Справочная величина на 1 м ширины. момент сопротивления, WX2, см³ | 17,01 | 18,90 | 19,76 | 22,81 | 26,90 | 31,17 | 35,32 | |
| Масса 1 м², кг. | 7,87 | 8,53 | 9,20 | 9,87 | 11,20 | 12,40 | 13,73 | |
| Ширина заготовки, мм | 1250 | |||||||
Таблица предельных нагрузок и варианты укладки профнастила
| Тип профиля | Шаг опор, м | Предельная нагрузка (кг/м²) при расчетной схеме | ||||
|---|---|---|---|---|---|---|
 один пролет |  два пролета |  три пролета | ||||
| H75-750-0,55мм | 2 | 710 | 710 | 888 | ||
| 3 | 205 | 316 | 394 | |||
| 4 | 116 | 177 | 222 | |||
| H75-750-0,6мм | 2 | 795 | 795 | 994 | ||
| 3 | 341 | 354 | 442 | |||
| 4 | 129 | 199 | 249 | |||
| H75-750-0,7мм | 2 | 976 | 976 | 1220 | ||
| 3 | 409 | 434 | 542 | |||
| 4 | 155 | 244 | 300 | |||
| H75-750-0,8мм | 2 | 1170 | 1170 | 1462 | ||
| 3 | 416 | 520 | 650 | |||
| 4 | 177 | 292 | 342 | |||
| H75-750-0.9мм | 2 | 1380 | 1380 | 1725 | ||
| 3 | 522 | 613 | 767 | |||
| 4 | 198 | 345 | 382 | |||
| H75-750-1,0мм | 2 | 1589 | 1589 | 1986 | ||
| 3 | 524 | 706 | 883 | |||
| 4 | 218 | 397 | 420 | |||
Графики нагрузок профнастила Н75 А
| Однопролетная схема |  |
| Двухпролетная схема |  |
| Трехпролетная схема |  |
| Четырехпролетная схема |  |
Графики нагрузок профнастила Н75 B
| Однопролетная схема |  |
| Двухпролетная схема |  |
| Трехпролетная схема |  |
| Четырехпролетная схема |  |
| RAL 1014 | RAL 1015 | RAL 1018 | RAL 2004 | RAL 3003 |

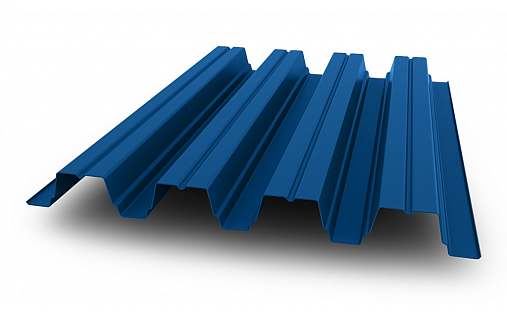

| RAL 3005 | RAL 3009 | RAL 3011 | RAL 5002 | RAL 5005 |
| RAL 5021 | RAL 6002 | RAL 6005 | RAL 6019 | RAL 6029 |

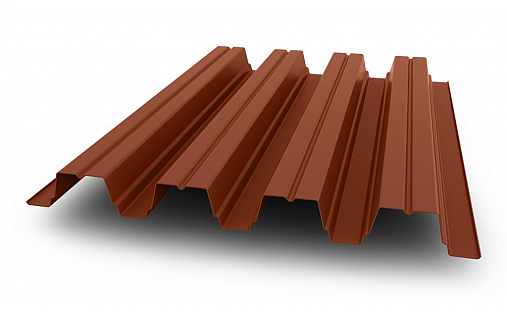

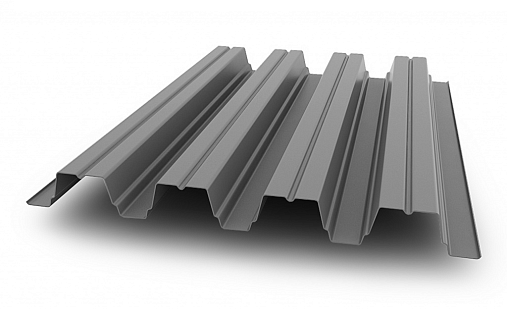

| RAL 7004 | RAL 7005 | RAL 7024 | RAL 8004 | RAL 8017 |

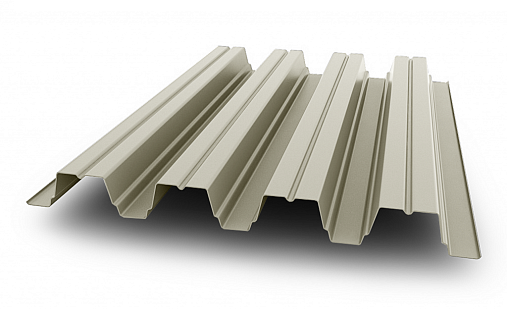

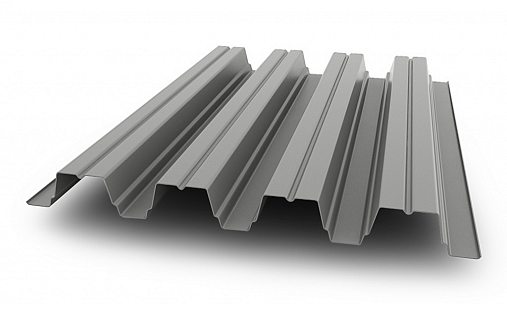

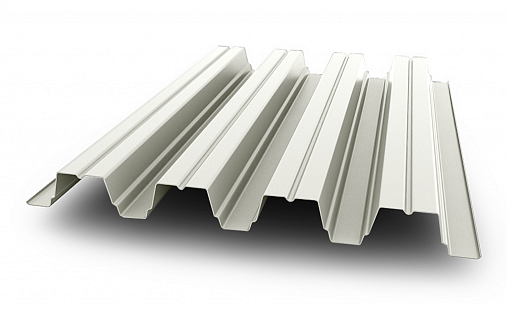

| RAL 9002 | RAL 9003 | RAL 9006 | RR 32 | RR 887 |
