Профлист С21 толщиной 0,5 мм – это популярный строительный материал. Волновое железо этого вида используется в качестве кровельного и стенового покрытия. Низкая стоимость профиля и увеличенная жесткость железа, благодаря гофре средней высоты, позволяет получить забор или крышу хорошего качестве за меньшую сумму.
Профлист С21 толщиной 0,5 миллиметра
Стандарт ГОСТ 24045-94 применяется при производстве профнастила из рулонной стали марки 350. Производитель получает стеновой профлист С21, толщиной 0,5 мм, используя метод холодного проката. Дополнительно, профилированный металл толщиной 0,5 мм покрывается одним из следующих видов полимеров:
- PVDF;
- пурал;
- глянцевый полиэстер;
- матовый полиэстер.

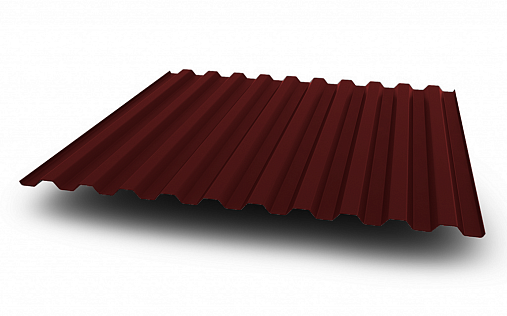

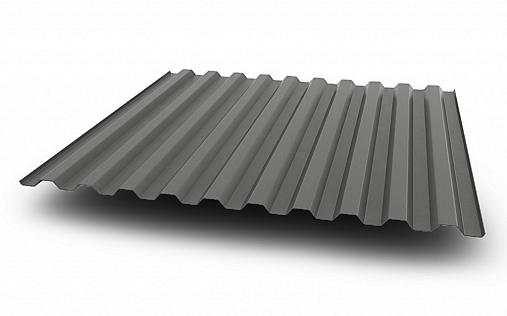

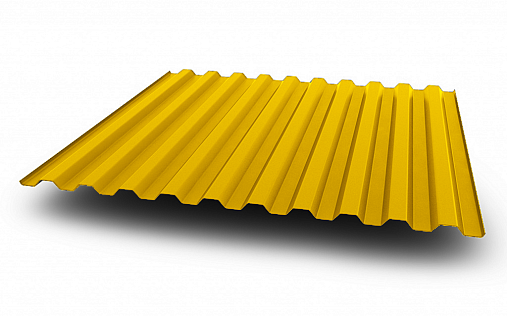

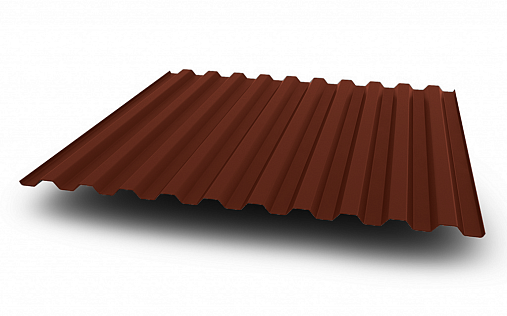

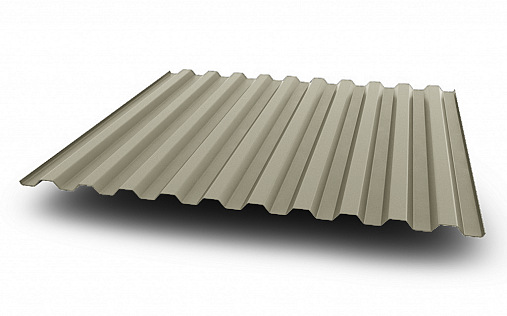

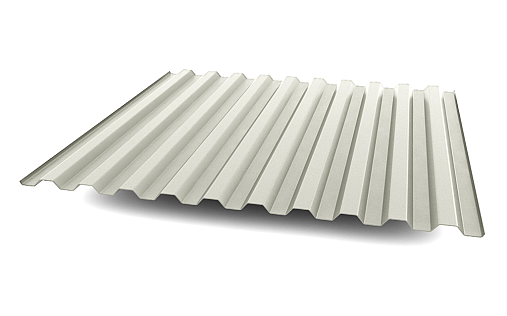

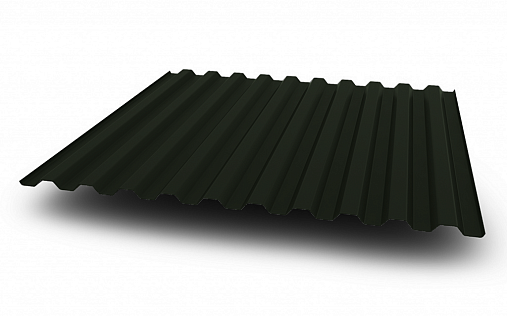

Производитель окрашивает лист по классической таблице RAL или RR. Владельцы частных участков берут в основном листы зеленого и коричневого цветов для монтажа заборов.
Характеристики
Технические параметры профилированного железа двадцать первой марки:
- полезная ширина – 1 метр;
- длина – до 6 метров;
- толщина металлопрофиля – 0,5 миллиметров.
Толщина полимерного покрытия зависит от того, как тип полиэстера был нанесен на металлическую поверхность. Она варьируется в пределах от 20 до 200 микрометров.
Преимущества и область применения
Достоинствами универсального металлопрофиля марки С21 являются высокие антикоррозийные свойства, устойчивость к выцветанию и относительно небольшая цена листа за квадратный метр. Профнастил С21 толщиной 0,5 миллиметра применяется в промышленном строительстве для изготовления сэндвич-панелей, возведения заборов вокруг рабочей территории. Также металл используют при монтаже ограждений на загородных участках и для облицовки фасадов домов. Цена профиля двадцать первой марки зависит от толщины волнового железа, а также от покрытия.
Чертёж профнастила С21
Технические характеристики профнастила С21-1000
|
Тип профиля
|
С21-1000
|
|
Толщина материала, мм
|
0,40
|
0,45
|
0,50
|
0,55
|
0,60
|
0,65
|
0,70
|
0,80
|
|
Площадь сечения А, см²
|
5,00
|
5,60
|
6,23
|
6,90
|
7,50
|
8,13
|
8,80
|
10,00
|
|
Масса 1м, кг
|
4,40
|
4,90
|
5,40
|
5,90
|
6,40
|
6,90
|
7,40
|
8,40
|
Справочная величина на 1 м ширины.
Момент инерции, lx, см4
|
3,49
|
4,08
|
4,64
|
5,08
|
5,51
|
5,94
|
6,35
|
7,18
|
Справочная величина на 1 м ширины.
Момент сопротивления, Wx1, см³
|
3,10
|
3,76
|
4,00
|
4,58
|
5,06
|
5,23
|
6,16
|
7,08
|
Справочная величина на 1 м ширины.
Момент сопротивления, Wx2,см³
|
2,90
|
3,50
|
3,74
|
4,27
|
4,72
|
5,62
|
5,76
|
6,61
|
|
Масса 1 м², кг.
|
4,00
|
4,90
|
5,40
|
5,90
|
6,40
|
6,90
|
7,40
|
8,40
|
|
Ширина заготовки, мм
|
1250
|
Таблица предельных нагрузок и варианты укладки профилированного листа С 21х1000
|
Тип профиля
|
Шаг опор, м
|
Предельная нагрузка (кг/м²) при расчетной схеме
|
один пролет
|
два пролета
|
три пролета
|
|
С21-1000-0,4мм
|
1,0
|
473
|
299*
|
340*
|
|
1,5
|
131
|
199
|
227
|
|
2,0
|
52
|
126
|
101
|
|
С21-1000-0,45мм
|
1,0
|
553
|
379*
|
431*
|
|
1,5
|
153
|
253
|
287*
|
|
2,0
|
61
|
147
|
118
|
|
С21-1000-0,5мм
|
1,0
|
623
|
471*
|
535*
|
|
1,5
|
174
|
277
|
355
|
|
2,0
|
69
|
167
|
134
|
|
С21-1000-0,55мм
|
1,0
|
688
|
569*
|
646*
|
|
1,5
|
191
|
322
|
367
|
|
2,0
|
76
|
181
|
146
|
|
С21-1000-0,6мм
|
1,0
|
747
|
680
|
772*
|
|
1,5
|
207
|
362
|
398
|
|
2,0
|
82
|
198
|
159
|
|
С21-1000-0,7мм
|
1,0
|
860
|
915*
|
1039*
|
|
1,5
|
238
|
456
|
458
|
|
2,0
|
95
|
229
|
183
|
|
С21-1000-0,8мм
|
1,0
|
973
|
1186
|
1347*
|
|
1,5
|
269
|
529
|
518
|
|
2,0
|
107
|
258
|
207
|
* - Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.
