Профнастил двусторонняя окраска С21-1000
- Сертификат соответствия на профнастил Grand Line
- Сертификат соответствия ММК-Профиль Москва
- Сертификат соответствия на профнастил Металл Профиль
- Сертификат соответствия на профнастил для сталежелезобетонных конструкций
- Сертификат соответствия на стальные листовые гнутые профили
- Сертификат соответствия на профнастил (ГОСТ) Эталон
- Сертификат соответствия на профнастил (СТО) Эталон
- Описание
- Характеристики
- Цвета

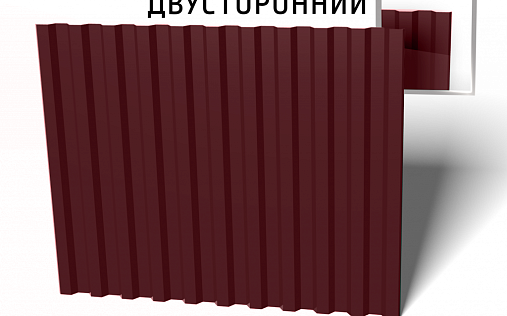

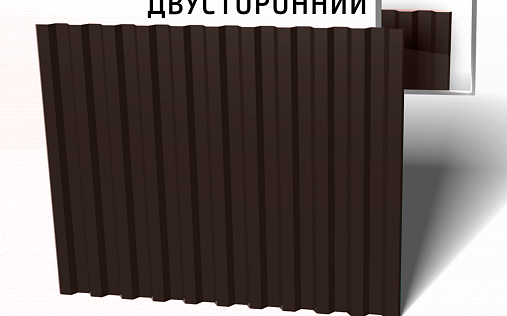

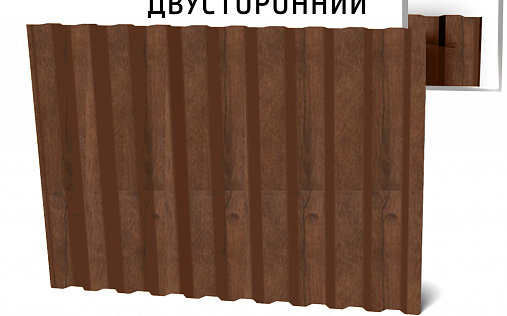

Профнастил С21 с двухсторонней окраской является разновидностью профилированного листа, который отличается своим уникальным дизайном и функциональностью. Полимерное покрытие с обеих сторон листа обеспечивает равномерную и красивую окраску, делая его привлекательным с обеих сторон. Такие листы лучше всего подходят для забора, где важна эстетика снаружи и внутри.
Профлист С21 с двухсторонней окраской обладает прочностью, что делает его надежным материалом для строительства и обеспечивает устойчивость к механическим воздействиям, включая удары, снеговые нагрузки и ветровые нагрузки.
Металлопрофиль доступен в различных цветах и оттенках, что позволяет выбрать подходящий вариант для соответствия дизайну и требованиям конкретного проекта. При выборе профилированного листа необходимо учитывать требования конкретного проекта и условия его эксплуатации для оптимального решения.
Чертёж профнастила С21
Технические характеристики профнастила С21-1000
| Тип профиля | С21-1000 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Толщина материала, мм | 0,40 | 0,45 | 0,50 | 0,55 | 0,60 | 0,65 | 0,70 | 0,80 | |
| Площадь сечения А, см² | 5,00 | 5,60 | 6,23 | 6,90 | 7,50 | 8,13 | 8,80 | 10,00 | |
| Масса 1м, кг | 4,40 | 4,90 | 5,40 | 5,90 | 6,40 | 6,90 | 7,40 | 8,40 | |
|
Справочная величина на 1 м ширины. Момент инерции, lx, см4 |
3,49 | 4,08 | 4,64 | 5,08 | 5,51 | 5,94 | 6,35 | 7,18 | |
|
Справочная величина на 1 м ширины. Момент сопротивления, Wx1, см³ |
3,10 | 3,76 | 4,00 | 4,58 | 5,06 | 5,23 | 6,16 | 7,08 | |
|
Справочная величина на 1 м ширины. Момент сопротивления, Wx2,см³ |
2,90 | 3,50 | 3,74 | 4,27 | 4,72 | 5,62 | 5,76 | 6,61 | |
| Масса 1 м², кг. | 4,00 | 4,90 | 5,40 | 5,90 | 6,40 | 6,90 | 7,40 | 8,40 | |
| Ширина заготовки, мм | 1250 | ||||||||
Таблица предельных нагрузок и варианты укладки профилированного листа С 21х1000
| Тип профиля | Шаг опор, м | Предельная нагрузка (кг/м²) при расчетной схеме | ||||
|---|---|---|---|---|---|---|
 один пролет |
 два пролета |
 три пролета |
||||
| С21-1000-0,4мм | 1,0 | 473 | 299* | 340* | ||
| 1,5 | 131 | 199 | 227 | |||
| 2,0 | 52 | 126 | 101 | |||
| С21-1000-0,45мм | 1,0 | 553 | 379* | 431* | ||
| 1,5 | 153 | 253 | 287* | |||
| 2,0 | 61 | 147 | 118 | |||
| С21-1000-0,5мм | 1,0 | 623 | 471* | 535* | ||
| 1,5 | 174 | 277 | 355 | |||
| 2,0 | 69 | 167 | 134 | |||
| С21-1000-0,55мм | 1,0 | 688 | 569* | 646* | ||
| 1,5 | 191 | 322 | 367 | |||
| 2,0 | 76 | 181 | 146 | |||
| С21-1000-0,6мм | 1,0 | 747 | 680 | 772* | ||
| 1,5 | 207 | 362 | 398 | |||
| 2,0 | 82 | 198 | 159 | |||
| С21-1000-0,7мм | 1,0 | 860 | 915* | 1039* | ||
| 1,5 | 238 | 456 | 458 | |||
| 2,0 | 95 | 229 | 183 | |||
| С21-1000-0,8мм | 1,0 | 973 | 1186 | 1347* | ||
| 1,5 | 269 | 529 | 518 | |||
| 2,0 | 107 | 258 | 207 | |||
* - Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.
| RAL 1014 | RAL 1015 | RAL 1018 | RAL 2004 | RAL 3003 |
| RAL 3005 | RAL 3009 | RAL 3011 | RAL 5002 | RAL 5005 |
| RAL 5021 | RAL 6002 | RAL 6005 | RAL 6019 | RAL 6029 |
| RAL 7004 | RAL 7005 | RAL 7024 | RAL 8004 | RAL 8017 |
| RAL 9002 | RAL 9003 | RAL 9006 | RR 32 | RR 887 |
