Профиль Z-образной (Зет) формы

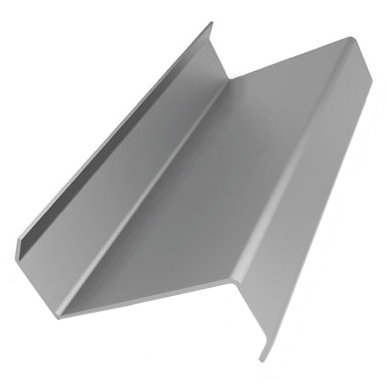

Профиль Z-образной (Зет) формы ЛСТК Производственное объединение «Эталон»Профиль Z-образной (Зет) формы, как правило, используется в качестве прогонов в каркасах лёгких стальных тонкостенных конструкций (ЛСТК). Использование профиля Z-образной (Зет) формы ЛСТК в большинстве случаев позволяет заменить сдвоенный стоечный профиль С-образной формы, тем самым сократив металлоёмкость прогонов практически в два раза. Зетовый профиль имеет Z-образную форму и представляет собой очень прочный элемент, который отлично заменяет тяжёлые сварные балки.

Профиль Z-образной (Зет) формы ЛСТК Производственное объединение «Эталон»Профиль Z-образной (Зет) формы может служить в качестве вертикальных направляющих при организации вентилируемого фасада, а также для устройства систем кровельного покрытия и стенового ограждения зданий. Профиль Z-образной (Зет) формы ЛСТК можно применять в независимости от материала основного каркаса, например, в сварных, деревянных и других конструкциях.

Специальная форма Z-образного зет профиля обеспечивает необходимую жёсткость и надёжность конструкций лёгких стальных тонкостенных конструкций (ЛСТК). Профиль Z-образной (Зет) формы обладает небольшой массой и позволяет избежать необходимость обустройства дорогостоящего фундамента. Монтаж профиля Z-образной (Зет) формы осуществляется с применением саморезов и на болтовые соединения.

При сборке не требуется тяжёлая техника или сварочное оборудование. Профиль Z-образной (Зет) формы ЛСТК изготавливается из качественных и долговечных материалов. В данном случае для производства используют высоколегированную оцинкованную сталь толщиной от 0,5 до 4 миллиметров (1-ый класс цинкования, 275г/м²). Профиль Z-образной (Зет) формы ЛСТК имеет высокий показатель отношения прочности материала к его плотности и длительный срок службы с полным сохранением потребительских характеристик вплоть до 100 лет. Профиль Z-образной (Зет) формы ЛСТК производится на высокотехнологичном и современном оборудовании, что гарантирует высокую точность размеров и отсутствие брака готовых изделий.

Чертеж Z-образного направляющего профиля:

Профиль Z-образный (Зет) ЛСТК Производственное объединение «Эталон»

Пример монтажа ЛСТК (лёгкие стальные конструкции):

Cтена ЛСТК (облицовка выполняется кирпичом)

Пример монтажа ЛСТК Производственное объединение «Эталон»

Межэтажное перекрытие ЛСТК или пол первого этажа (бетонная стяжка)

Пример монтажа ЛСТК Производственное объединение «Эталон»

Утеплённая мансарда

Пример монтажа ЛСТК Производственное объединение «Эталон»

Типы и характеристики профилей ЛСТК

Тип профиля Маркировка Толщина металла t, мм Чертёж
Стоечный С 0,7-4,0
Чертеж С-образного стоечного профиля Производственное объединение «Эталон»
Направляющий U 0.7-4.0 Направляющий профиль U ЛСТК Производственное объединение «Эталон»
Z-образный
Z 0,7-4,0 Профиль Z-образный (Зет) ЛСТК Производственное объединение «Эталон»
Σ-образный Σ(44) 1,2-4,0 Профиль Σ-образный (Сигма) ЛСТК Производственное объединение «Эталон»
Σ-образный Σ(Н-136) 1,2-4,0 Профиль Σ-образный (Сигма) ЛСТК Производственное объединение «Эталон»
Шляпный ПШ-25 0,5-1,2 Шляпный профиль ПШ-25 Производственное объединение «Эталон»
Шляпный ПШ-45 0,5-1,2 Шляпный профиль ПШ-45 Производственное объединение «Эталон»
Шляпный КПШ-50х20 1,2-1,5 ЛСТК КПШ 50х20.png
Шляпный КПШ-90х20 1,2-1,5 ЛСТК КПШ 90х20.png
Термопрофиль ЛСТК
Стоечный С-Т 0,7-2,0 ЛСТК C-T.png
Направляющий U-Т 0,7-2,0 Направляющий термопрофиль U-T ЛСТК Производственное объединение «Эталон»
Z-образный Z-T 0,7-2,0 Термопрофиль Z-T ЛСТК Производственное объединение «Эталон»
