Направляющий термопрофиль U-образной формы

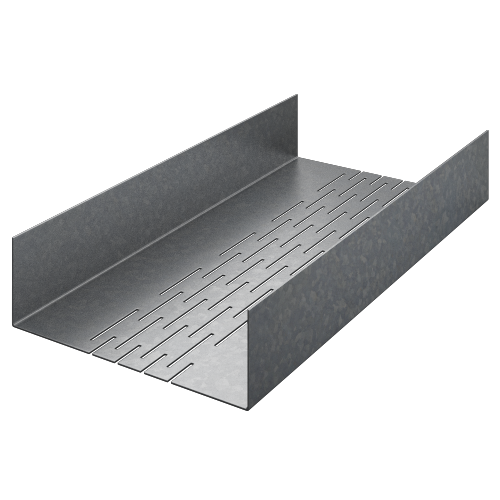

Направляющий термопрофиль U-образной формы ЛСТК Производственное объединение «Эталон»Направляющий термопрофиль используется в качестве направляющего элемента для стоечного профиля в каркасах лёгких стальных тонкостенных конструкций (ЛСТК). Направляющий термопрофиль имеет U-образную форму или П-образную форму и представляет собой горизонтально-ориентированную балку.

Отличительной особенностью направляющего термопрофиля являются сквозные поперечные сечения (перфорация) в несколько рядов проходящие вдоль всего профиля. Количество рядов зависит от сечения самого профиля. Например, при сечении профиля 150 миллиметров количество рядом перфорации составляет 6, а при сечении профиля 200 миллиметров уже 8. Ряды перфорации расположены относительно друг друга в шахматном порядке, что увеличивает путь так называемого "мостика холода".

Направляющий термопрофиль U-образной формы ЛСТК Производственное объединение «Эталон»Направляющий термопрофиль U-образной формы с перфорацией используется при сооружении перемычек между двумя стоечными С-образными термопрофилями с перфорацией. Направляющий термопрофиль с перфорацией ЛСТК имеет небольшую массу, что существенно позволяет уменьшить давление на фундамент. Направляющий термопрофиль с перфорацией ЛСТК монтируется на саморезы и болтовые соединения, при монтаже не требуется сварочное оборудование и тяжёлая техника. Направляющий термопрофиль ЛСТК изготавливается из качественных и долговечных материалов.

В данном случае для производства используют высоколегированную оцинкованную сталь толщиной от 0,7 до 2,0 миллиметров (1-ый класс цинкования, 275г/м²). Направляющий термопрофиль ЛСТК имеет высокий показатель отношения прочности материала к его плотности и длительный срок службы с полным сохранением потребительских характеристик вплоть до 100 лет. Направляющий термопрофиль ЛСТК производится на высокотехнологичном и современном оборудовании, что гарантирует высокую точность размеров и отсутствие брака готовых изделий.

Чертеж U-образного направляющего термопрофиля:

Направляющий термопрофиль U-T ЛСТК Производственное объединение «Эталон»

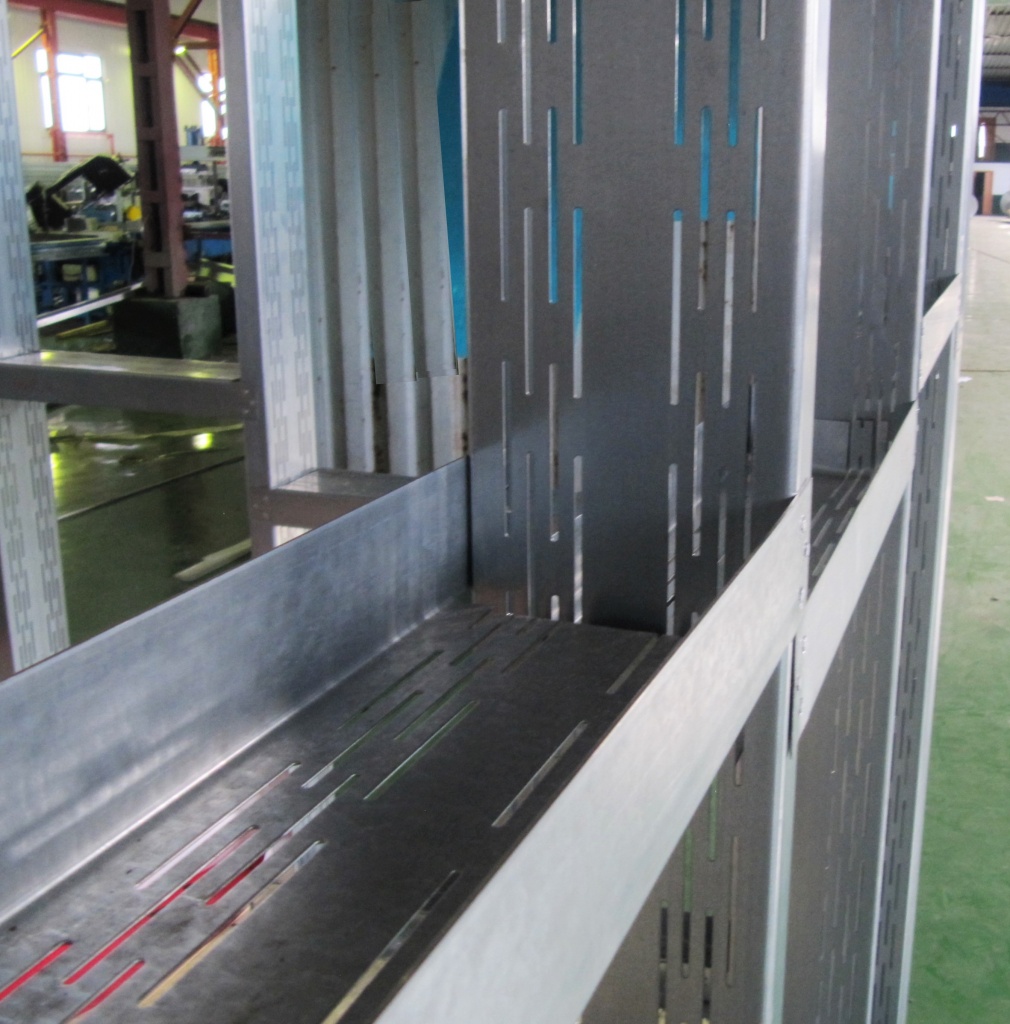

Пример монтажа ЛСТК (лёгкие стальные конструкции):

Cтена ЛСТК (облицовка выполняется кирпичом)

Пример монтажа ЛСТК Производственное объединение «Эталон»

Межэтажное перекрытие ЛСТК или пол первого этажа (бетонная стяжка)

Пример монтажа ЛСТК Производственное объединение «Эталон»

Утеплённая мансарда

Пример монтажа ЛСТК Производственное объединение «Эталон»

Типы и характеристики профилей ЛСТК

Тип профиля Маркировка Толщина металла t, мм Чертёж
Стоечный С 0,7-4,0
Чертеж С-образного стоечного профиля Производственное объединение «Эталон»
Направляющий U 0.7-4.0 Направляющий профиль U ЛСТК Производственное объединение «Эталон»
Z-образный
Z 0,7-4,0 Профиль Z-образный (Зет) ЛСТК Производственное объединение «Эталон»
Σ-образный Σ(44) 1,2-4,0 Профиль Σ-образный (Сигма) ЛСТК Производственное объединение «Эталон»
Σ-образный Σ(Н-136) 1,2-4,0 Профиль Σ-образный (Сигма) ЛСТК Производственное объединение «Эталон»
Шляпный ПШ-25 0,5-1,2 Шляпный профиль ПШ-25 Производственное объединение «Эталон»
Шляпный ПШ-45 0,5-1,2 Шляпный профиль ПШ-45 Производственное объединение «Эталон»
Шляпный КПШ-50х20 1,2-1,5 ЛСТК КПШ 50х20.png
Шляпный КПШ-90х20 1,2-1,5 ЛСТК КПШ 90х20.png
Термопрофиль ЛСТК

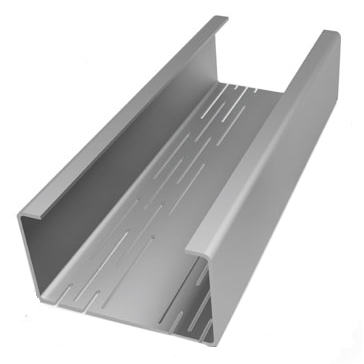

Стоечный С-Т 0,7-2,0 ЛСТК C-T.png
Направляющий U-Т 0,7-2,0 Направляющий термопрофиль U-T ЛСТК Производственное объединение «Эталон»
Z-образный Z-T 0,7-2,0 Термопрофиль Z-T ЛСТК Производственное объединение «Эталон»
