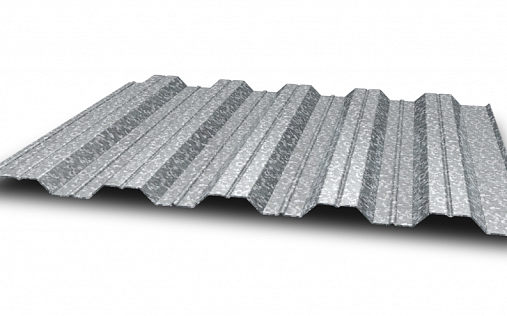

Оцинкованный профнастил НС35

Описание
Характеристики
Цвета
Видео

Профнастил оцинкованный НС35 - это универсальный строительный материал. Он предназначен для покрытия кровли на одно- и двухэтажных дома. Из металлопрофиля несуще-стеновой марки изготавливают заборы, ворота.

Профилированный лист оцинкованный НС 35 изготавливается из стали марки 350. При производстве волнового железа используется метод холодного проката. Производитель выпускает металлические листы с толщиной от 0,4 до 0,9 миллиметров. Это прочный материал, который выдерживает одинаково хорошо горизонтальные и вертикальные несущие нагрузки.

Характеристики оцинкованного профнастила НС35

Оцинкованный профнастил НС35 Технические параметры универсального строительного материала:

рабочая ширина - 1 метр;
длина - от 50 сантиметров до 8 метров;
высота профиля - 35 миллиметров.

Железо покрывается оксидом цинка или алюмоцинком. Металлопрофиль выдерживает резкие перепады температур, сильные порывы ветров. Производство профилированного железа проходит строго по ГОСТам 24045-94 и ТУ 1122-079-02494680-01. Профнастил НС35 используют для решения самых сложных задач, связанных с покрытием кровли, облицовки фасадов ломов.

Преимущества оцинкованного профнастила НС35

К достоинствам оцинкованного металлопрофиля относят:

высокие антикоррозийные свойства;
срок службы - 20 лет;
низкая стоимость продукции;
простой монтаж. Владельцу дома не нужно быть профессионалом, чтобы самому покрыть крышу профильным листом металла.

Стойкость к попаданию прямых лучей солнца делает незаменимым профиль в строительстве заборов и облицовки фасадов в южных регионах России.

Где применяется

Марка НС 35 профильного листа популярна, благодаря своим универсальным параметрам. Поэтому используют листовой металл в:

монтаже кровли в суровых регионах России с сильными ветрами;
изготовления утепленных и не утепленных ограждений;
возведение уличных туалетов;
облицовки стены во время реконструкции здания.

Профильное железо используют в монтаже подвесных потолков в гаражах или сельскохозяйственных жилых конструкциях. Цена покрытого оксидом цинка металла марки НС35-1000 зависит от толщины и длины листа.

Технические характеристики оцинкованного профнастила НС35-1000

Тип профиля	HС35-1000
Толщина материала, мм	0,40	0,45	0,50	0,55	0,60	0,65	0,70	0,80
Площадь сечения А, см²	5,00	5,63	6,25	6,88	7,50	8,13	8,75	10,00
Масса 1м. пог., кг	4,40	4,90	5,40	5,90	6,40	6,90	7,40	8,40
Справочная величина на 1 м ширины. Момент инерции, l_X, см⁴	10,35	11,59	12,89	14,18	14,92	16,54	17,36	19,89
Справочная величина на 1 м ширины. момент сопротивления, W_X1, см³	5,94	6,41	7,68	8,45	8,56	9,85	9,95	11,44
Справочная величина на 1 м ширины. момент сопротивления, W_X2, см³	4,80	5,94	7,07	7,78	8,27	9,09	9,58	10,92
Масса 1 м², кг.	4,40	4,90	5,40	5,90	6,40	6,90	7,40	8,40
Ширина заготовки, мм	1250

Таблица предельных нагрузок и варианты укладки оцинкованного профнастила НС35-1000

Тип профиля	Шаг опор, м	Предельная нагрузка (кг/м²) при расчетной схеме
Тип профиля	Шаг опор, м	один пролет	два пролета	три пролета
HС35-1000-0,4мм	1,0	864	409*	468*
	1,5	384	246*	284*
	2,0	154	174*	202*
HС35-1000-0,5мм	1,0	1732	530*	606*
	1,5	483*	334*	396*
	2,0	192	242*	278*
HС35-1000-0,55мм	1,0	1399	589*	671*
	1,5	531*	374*	440*
	2,0	212*	273*	321*
HС35-1000-0,6мм	1,0	559*	413*	484*
	1,5	223*	302*	356*
	2,0	59	143*	115*
HС35-1000-0,7мм	1,0	650*	490*	570*
	1,5	260*	362*	413*
	2,0	69*	171*	137*
HС35-1000-0,8мм	1,0	745*	568*	657*
	1,5	297*	420*	479
	2,0	79	194	156

* - Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.

Графики нагрузок оцинкованного профнастила НС35

Однопролетная схема
Двухпролетная схема
Трехпролетная схема
Четырехпролетная схема
