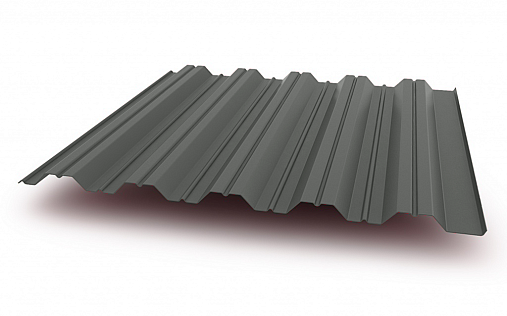

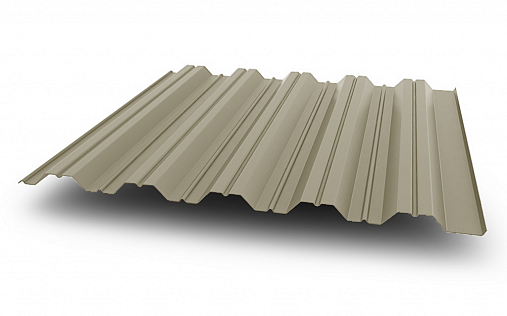

Профнастил НС35-1000 (0,8 мм)

Разделы и фильтр 2
Фильтры
close
Профиль 1
НС35-1000 (29)
С21-1000 (1)
МП35-1000 (3)
НС44-1000 (8)
С44-1000 (31)
СКН135-1000 (9)
СКН50Z-600 (1)
Н57-750 (26)
Н57-900 (9)
Н60-845 (34)
Н75-750 (38)
СКН90Z-1000 (1)
Н114-600 (37)
Н114-750 (36)
СКН127-1100 (2)
СКН153-900 (35)
СКН157-800 (35)
Показать товары
Показать еще 12
Окраска
не окрашеный (1)
окрашеный (28)
Показать товары
Минимальная цена
Показать товары
389.00 р.
3519.00 р.
Покрытие
Оцинкованный (1)
Полимерный (28)
Показать товары
Область применения
Гараж (29)
Кровля (29)
Показать товары
Высота волны (мм.)
Бренд
Grand Line (29)
Металл Профиль (29)
Эталон (29)
Показать товары
Цвет
Бежевый (2)
Белый (1)
Жёлтый (1)
Зеленый (8)
Коричневый (2)
Красный (3)
Оранжевый (1)
Серый (6)
Синий (3)
Черный (1)
Показать товары
Показать еще 5
Степень блеска
Глянцевая (28)
Показать товары
Рисунок
без рисунка (29)
Показать товары
Тип покрытия
Оцинкованный (Zn) (1)
Полиэстер (PE) (28)
Показать товары
Толщина (мм) 1
0.8 (29)
0.4 (30)
0.45 (31)
0.5 (42)
0.6 (31)
0.7 (31)
0.9 (31)
Показать товары
Показать еще 2
Калькуляторы
Рассчитать забор Рассчитать кровлю
Сортировка
Показывать по

В этом разделе вы найдете высококачественный профилированный лист, изготовленный из оцинкованной стали и покрытый слоем износостойкого полимера. Материал производится методом холодного проката и сочетает минимальный вес с жесткостью и долговечностью. Толщина профлиста НС35-1000 составляет 0,8 мм при полной (габаритной) ширине 1060 мм.

Материал используется в качестве материала стен и ограждений. Также из листа изготавливаются элементы кровли и несущие конструкции, рассчитанные на невысокие нагрузки.

Достоинства профнастила НС35-1000 толщиной 0,8 мм:

  • быстрый и дешевый монтаж, не требующий привлечения сложного оборудования и инструмента;
  • множество цветовых решений: профилированный лист может окрашиваться в любой оттенок из каталога RAL;
  • небольшой вес, снижающий нагрузку на несущие конструкции;
  • продолжительный срок службы.

Преимущество профнастила НС35-1000 0,8 мм перед более дешевыми аналогами – дополнительное ребро жесткости, проходящее по центру гребня. Подобное решение увеличивает прочность при сохранении исходного веса. При использовании в составе ограждений профилированный лист позволяет возводить конструкции большой высоты, не опасаясь деформации под воздействием веса материала.

Технические характеристики профнастила НС35-1000

Тип профиля HС35-1000
Толщина материала, мм 0,40 0,45 0,50 0,55 0,60 0,65 0,70 0,80
Площадь сечения А, см² 5,00 5,63 6,25 6,88 7,50 8,13 8,75 10,00
Масса 1м. пог., кг 4,40
4,90 5,40 5,90 6,40 6,90 7,40 8,40
Справочная величина на 1 м ширины. Момент инерции, lX, см4 10,35 11,59 12,89 14,18 14,92 16,54 17,36 19,89
Справочная величина на 1 м ширины. момент сопротивления, WX1, см³ 5,94 6,41 7,68 8,45 8,56 9,85 9,95 11,44
Справочная величина на 1 м ширины. момент сопротивления, WX2, см³ 4,80 5,94 7,07 7,78 8,27 9,09 9,58 10,92
Масса 1 м², кг. 4,40 4,90 5,40 5,90 6,40 6,90 7,40 8,40
Ширина заготовки, мм 1250

Таблица предельных нагрузок и варианты укладки профнастила НС35-1000

Тип профиля Шаг опор, м
Предельная нагрузка (кг/м²) при расчетной схеме
однопролетная схема
один пролет
двухпролетная схема
два пролета
трехпролетная схема
три пролета
HС35-1000-0,4мм 1,0 864 409* 468*
1,5 384 246* 284*
2,0 154 174* 202*
HС35-1000-0,5мм
1,0 1732 530* 606*
1,5 483* 334* 396*
2,0 192 242* 278*
HС35-1000-0,55мм 1,0 1399 589* 671*
1,5 531* 374* 440*
2,0 212* 273* 321*
HС35-1000-0,6мм 1,0 559* 413* 484*
1,5 223* 302* 356*
2,0 59 143* 115*
HС35-1000-0,7мм 1,0 650* 490* 570*
1,5 260* 362* 413*
2,0 69* 171* 137*
HС35-1000-0,8мм 1,0 745* 568* 657*
1,5 297* 420* 479
2,0 79 194 156

* - Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.

Графики нагрузок профнастила НС35

Однопролетная схема график нагрузок профнастила НС35 однопролетная схема
Двухпролетная схема график нагрузок профнастила НС35 двухпролетная схема
Трехпролетная схема график нагрузок профнастила НС35 трехпролетная схема
Четырехпролетная схема график нагрузок профнастила НС35 четырехпролетная схема

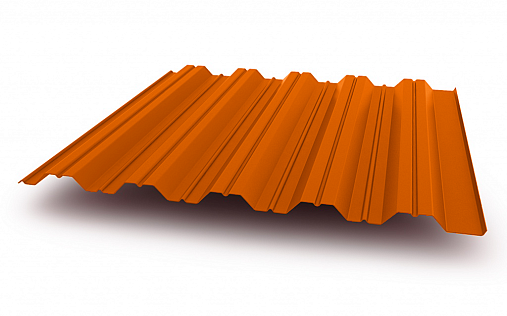

RAL 1014 RAL 1015 RAL 1018 RAL 2004 RAL 3003

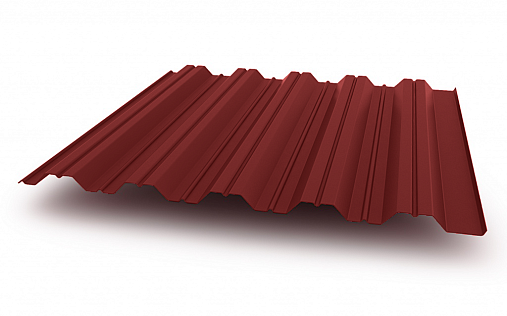

RAL 3005 RAL 3009 RAL 3011 RAL 5002 RAL 5005

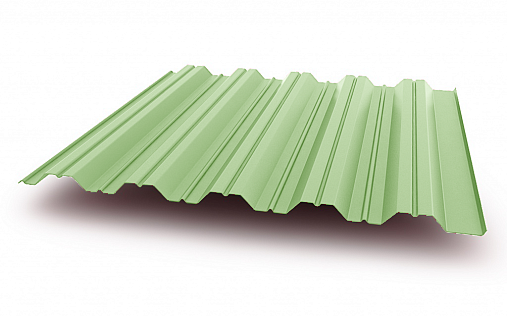

RAL 5021 RAL 6002 RAL 6005 RAL 6019 RAL 6029

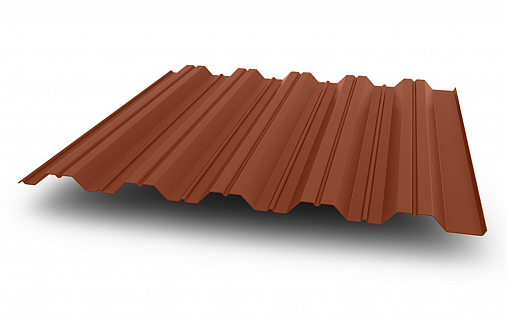

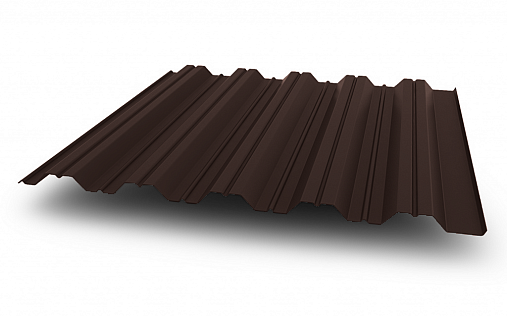

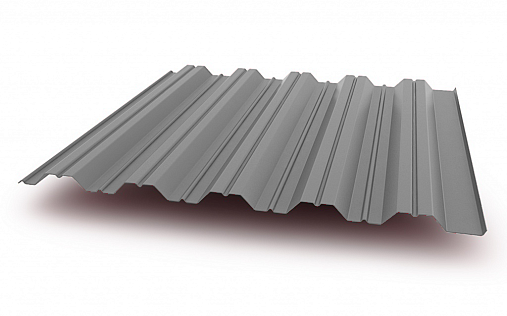

RAL 7004 RAL 7005 RAL 7024 RAL 8004 RAL 8017

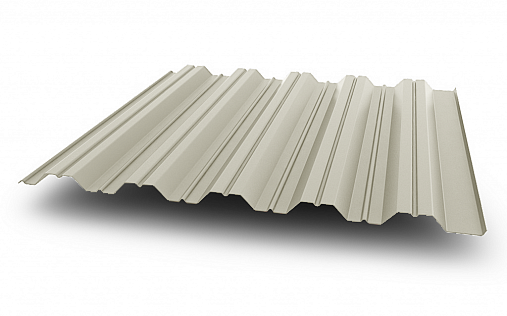

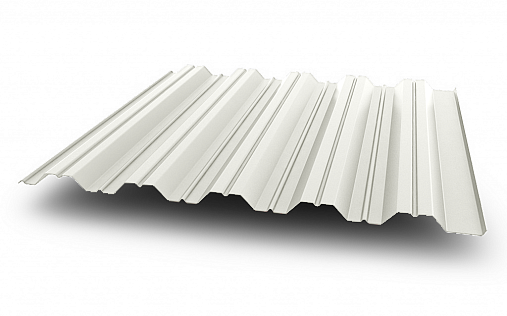

RAL 9002 RAL 9003 RAL 9006 RR 32 RR 887
