Профнастил НС35 толщиной 0,7 мм изготавливают по ГОСТу 24045-94. Этот строительный материал используют для облицовки фасадов домов. Покрытый ярким оттенками полиэстера металлопрофиль привлекает внимание и смотрится очень эстетично. Он отлично подходит для устройства скатных кровель.

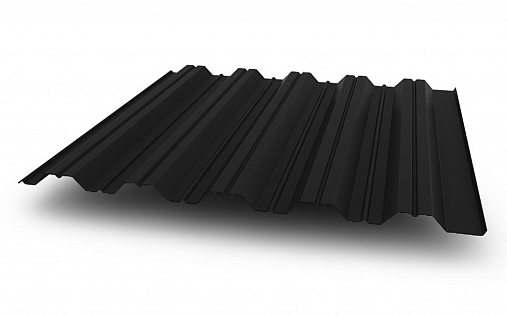

Профнастил НС35 толщиной 0,7 миллиметра

Листовой металл толщиной 0,7 миллиметров получают из рулонной стали. Ее прокатывают методом холодного проката. на выходе обрезают гильотинным ножницами. Профлист имеет хорошую несущую способность, поэтому строители кроют им кровли одно- и двухэтажных частных домов. Профнастил НС35 толщиной 0,7 мм считается универсальным строительным материалом. Сама марка говорит об этом: НС – "Несуще-стеновой". То есть имеющий высокую способность противостоять горизонтальным и вертикальным нагрузкам.

Характеристики

Технические параметры профилированного настила марки НС35:

полезная ширина - 1 метр;
длина - не более 8 метров;
высота профиля - 35 миллиметров.

Производитель выпускает оцинкованные металлические листы или с полимерным покрытием. Волновое железо, покрытое оксидом цинка, как и со слоем полимера, хорошо переносит жару и холод, сопротивляется ультрафиолету. Его нельзя деформироваться во время монтажа заборы или кровли.

Преимущества и область применения

Достоинства профилированного настила:

антикоррозийные свойства;
высокая декоративность;
эстетичность и привлекательный внешний вид;
устойчивость к сильным порывам ветра.

Профнастил используют для постройки павильонов, облицовки стена во время реконструкции здания, изготовления каркасных конструкций. Низкая цена профлиста обусловлена его малой металлоемкостью. Стоимость также разнится в зависимости от габаритов металла, вида полимерного слоя.

Чертеж профнастила НС35-1000

Профнастил нс 35х1000 чертеж - Производственное объединение Эталон

Технические характеристики профнастила НС35-1000

Тип профиля	HС35-1000
Толщина материала, мм	0,40	0,45	0,50	0,55	0,60	0,65	0,70	0,80
Площадь сечения А, см²	5,00	5,63	6,25	6,88	7,50	8,13	8,75	10,00
Масса 1м. пог., кг	4,40	4,90	5,40	5,90	6,40	6,90	7,40	8,40
Справочная величина на 1 м ширины. Момент инерции, l_X, см⁴	10,35	11,59	12,89	14,18	14,92	16,54	17,36	19,89
Справочная величина на 1 м ширины. момент сопротивления, W_X1, см³	5,94	6,41	7,68	8,45	8,56	9,85	9,95	11,44
Справочная величина на 1 м ширины. момент сопротивления, W_X2, см³	4,80	5,94	7,07	7,78	8,27	9,09	9,58	10,92
Масса 1 м², кг.	4,40	4,90	5,40	5,90	6,40	6,90	7,40	8,40
Ширина заготовки, мм	1250

Таблица предельных нагрузок и варианты укладки профнастила НС35-1000

Тип профиля	Шаг опор, м	Предельная нагрузка (кг/м²) при расчетной схеме
Тип профиля	Шаг опор, м	один пролет	два пролета	три пролета
HС35-1000-0,4мм	1,0	864	409*	468*
	1,5	384	246*	284*
	2,0	154	174*	202*
HС35-1000-0,5мм	1,0	1732	530*	606*
	1,5	483*	334*	396*
	2,0	192	242*	278*
HС35-1000-0,55мм	1,0	1399	589*	671*
	1,5	531*	374*	440*
	2,0	212*	273*	321*
HС35-1000-0,6мм	1,0	559*	413*	484*
	1,5	223*	302*	356*
	2,0	59	143*	115*
HС35-1000-0,7мм	1,0	650*	490*	570*
	1,5	260*	362*	413*
	2,0	69*	171*	137*
HС35-1000-0,8мм	1,0	745*	568*	657*
	1,5	297*	420*	479
	2,0	79	194	156

* - Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.

Графики нагрузок профнастила НС35

Однопролетная схема
Двухпролетная схема
Трехпролетная схема
Четырехпролетная схема

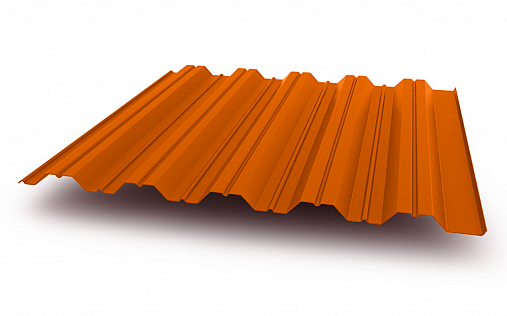

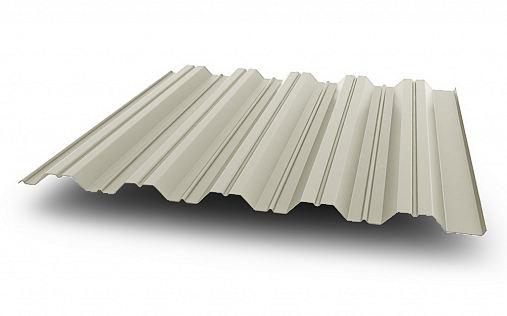

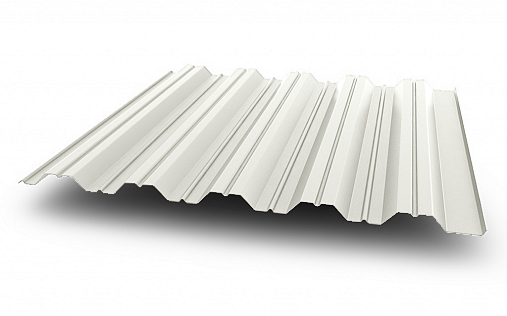

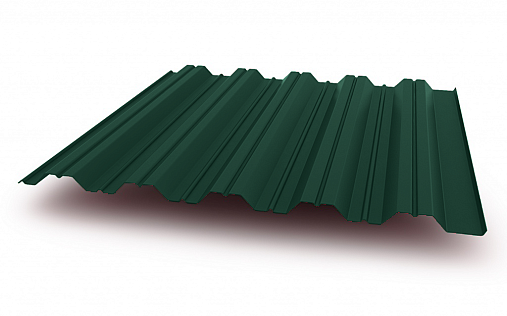

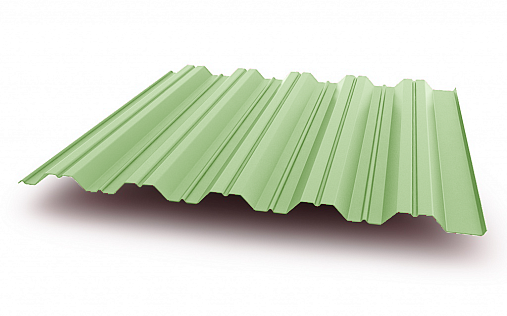

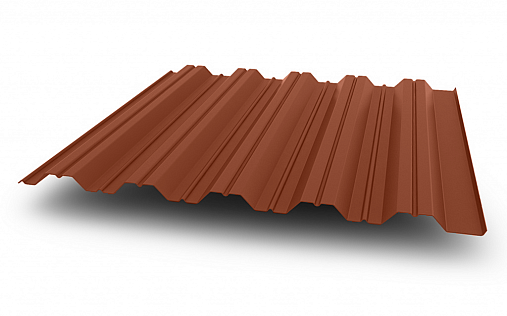

RAL 1014	RAL 1015	RAL 1018	RAL 2004	RAL 3003
RAL 3005	RAL 3009	RAL 3011	RAL 5002	RAL 5005
RAL 5021	RAL 6002	RAL 6005	RAL 6019	RAL 6029
RAL 7004	RAL 7005	RAL 7024	RAL 8004	RAL 8017
RAL 9002	RAL 9003	RAL 9006	RR 32	RR 887
