Профнастил Н57-900Профлист Н57 широко используется в промышленном и гражданском строительстве. У него небольшой удельный вес, он отличается надежностью, простотой укладки, устойчивостью к агрессивной среде. Цены на оцинкованный профлист Н57 зависят от толщины металла и типа защитного покрытия. Самыми популярными стали изделия с защитным декоративным поверхностным слоем из модифицированного полиэстера. Оттенок наносится на внутреннюю или внешнюю сторону заготовок.

Область применения профнастила Н57-900

Профлист Н57 используется при строительстве:

  • скатной и плоской кровли промышленных и жилых зданий с шагом обрешетки до 3 метров;
  • несъемной опалубки железобетонных перекрытий;
  • конструктивных диафрагм жесткости объектов с металлическим каркасом;
  • междуэтажных композитных перекрытий;
  • стен быстровозводимых зданий;
  • каркасных строений разного назначения на основе металлического профиля;
  • постоянных и временных ограждений, сборно-щитовых конструкций;
  • заборов промышленных, жилых и общественных площадок.

Характеристики профлиста Н57-900

Изделие имеет полную ширину 960 миллиметров и рабочую — 900 миллиметров. Высота гофра составляет 57 миллиметров. Толщина материала варьируется от 0.5 до 1 миллиметра, длина может быть до 12 метров. Вес профнастила Н57 — 9.8 килограмма. В тех случаях, когда ведется строительство не ответственных конструкций, допускается уменьшение толщины металла, при этом уменьшается и нагрузка на несущие части зданий.

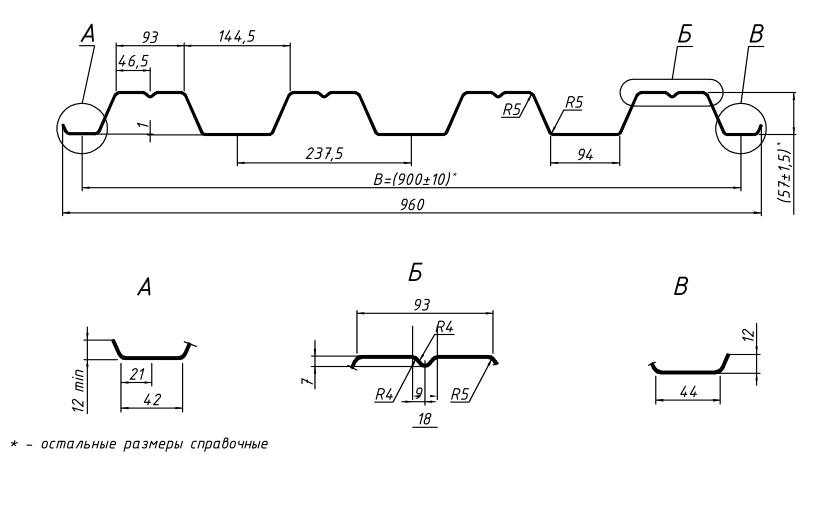

Чертеж профнастила Н57-900

Чертёж Профнастил Н57-900 | Производственное объединение

Технические характеристики профилированного листа Н57-900

Тип профиля H57-900
Толщина материала, мм 0,60 0,70 0,80
Площадь сечения А, см² 7,50 8,80 10,0
Масса 1м, кг 6,04 7,02 8,00
Справочная величина на 1 м ширины.
Момент инерции, lx, см4
36,10 43,90 50,20
Справочная величина на 1 м ширины.
момент сопротивления, WX1, см³
9,50 11,91 14,50
Справочная величина на 1 м ширины.
момент сопротивления, WX2,, см³
13,90 16,40 18,83
Масса 1 м², кг. 6,34 7,37 8,40
Ширина заготовки, мм 1250

Таблица предельных нагрузок и варианты укладки окрашенного профнастила Н57-900 (полиэстер)

Тип профиля Шаг опор, м Предельная нагрузка (кг/м²) при расчетной схеме
однопролетная схема
один пролет
двухпролетная схема
два пролета
трехпролетная схема
три пролета
H57-900-0,7мм 3 210 190 220
H57-900-0,8мм 3 253 230 276
RAL 1014 RAL 1015 RAL 1018 RAL 2004 RAL 3003
RAL 3005 RAL 3009 RAL 3011 RAL 5002 RAL 5005
RAL 5021 RAL 6002 RAL 6005 RAL 6019 RAL 6029
RAL 7004 RAL 7005 RAL 7024 RAL 8004 RAL 8017
RAL 9002 RAL 9003 RAL 9006 RR 32 RR 887
